Le schéma de câblage pour la radio du Tahoe 2003 est un outil clé pour toute installation ou réparation. Il vous aide à identifier rapidement chaque fil et sa fonction, permettant une connexion correcte et une installation sécurisée. Un câblage incorrect peut entraîner des dysfonctionnements du système audio, des court-circuits, ou même endommager d’autres composants électriques de votre véhicule.
Assurez-vous de bien respecter les couleurs des fils et leur correspondance avec les connecteurs du véhicule. Le fil rouge alimente la radio, tandis que le fil noir sert généralement de mise à la masse. Les fils jaune et bleu sont utilisés pour la mémoire et l’antenne respectivement. Vérifiez les raccordements avant d’effectuer toute modification.
En cas de doute, consultez le schéma détaillé fourni par le fabricant ou recherchez des ressources fiables en ligne. Ne tentez jamais de modifier le câblage sans connaître les implications pour la sécurité de votre véhicule et de ses occupants.
Voici un plan détaillé pour un article informatif sur le thème « 03 Tahoe radio wiring diagram » en format HTML avec six sous-titres pratiques et spécifiques, en français : htmlEditSchéma de câblage de la radio du Tahoe 03
Pour installer ou réparer le câblage de la radio dans un Tahoe 03, il est crucial de suivre un schéma précis pour éviter tout dysfonctionnement. Voici les étapes principales pour réussir l’installation, avec une description des fils essentiels à connecter.
1. Identification des fils principaux
Commencez par identifier les principaux câbles qui se connectent à la radio. Ces fils incluent généralement l’alimentation, la masse, et les câbles des haut-parleurs. Vous trouverez ces informations dans le schéma de câblage du véhicule. Vérifiez bien chaque fil avant de procéder à l’installation.
2. Connexion de l’alimentation
L’alimentation de la radio du Tahoe 03 se fait par un câble de 12V qui doit être raccordé à la source d’alimentation du véhicule. Ce câble est souvent de couleur rouge. Il est essentiel de bien connecter ce fil à la borne positive de la source d’alimentation pour un fonctionnement correct de la radio.
3. Masse et retour de courant
Le fil de masse, généralement noir, doit être connecté à une surface métallique du véhicule pour assurer un bon retour de courant. Ne sous-estimez pas cette étape, car une mauvaise connexion de masse peut entraîner des bruits ou des coupures dans le son de la radio.
4. Connexion des haut-parleurs
Les fils des haut-parleurs se divisent en deux types : les câbles pour les haut-parleurs avant et arrière. Vérifiez leur couleur et leur fonction, puis connectez-les aux bornes correspondantes de la radio et des haut-parleurs. Le câblage des haut-parleurs doit être précis pour garantir une qualité sonore optimale.
5. Fil de commande d’antenne électrique
Le fil de commande d’antenne, souvent bleu, permet d’activer l’antenne de votre véhicule lorsque la radio est allumée. Assurez-vous de connecter ce fil au bon terminal pour éviter que l’antenne ne reste déployée en permanence.
6. Vérification du câblage et test
Avant de finaliser l’installation, vérifiez une dernière fois chaque connexion pour garantir qu’il n’y a pas de câbles mal branchés ou endommagés. Une fois cela fait, allumez la radio et testez chaque fonction pour vérifier que le son, l’alimentation et les haut-parleurs fonctionnent correctement.
| Fil | Couleur | Fonction |
|---|---|---|
| Alimentation | Rouge | Alimentation 12V |
| Masse | Noir | Retour de courant |
| Haut-parleur avant | Vert | Connecter au haut-parleur avant |
| Haut-parleur arrière | Bleu | Connecter au haut-parleur arrière |
| Commande d’antenne | Bleu clair | Activer l’antenne |
Comprendre les connexions principales du câblage
Les connexions principales du câblage du système radio du Tahoe incluent plusieurs fils essentiels. D’abord, le fil d’alimentation (rouge) doit être connecté à une source d’alimentation en 12V pour que l’autoradio fonctionne correctement. Le fil de masse (noir) est crucial pour assurer un bon fonctionnement et éviter les interférences. Il se branche généralement à un point de terre solide dans le véhicule.
Le fil de l’antenne (souvent marqué en bleu ou bleu/rouge) est responsable de la réception du signal radio. Il doit être relié à l’antenne du véhicule pour une qualité de signal optimale. Ensuite, le fil de l’audio (souvent de couleur verte ou bleue) permet la connexion des haut-parleurs. Assurez-vous qu’il est correctement branché aux sorties de l’autoradio pour éviter tout problème de son.
Enfin, les fils de commande (souvent en jaune ou orange) servent à la gestion des fonctions supplémentaires comme la commande au volant ou la mise en marche automatique de l’appareil. Ils doivent être connectés selon le schéma de votre véhicule pour garantir leur bon fonctionnement. Vérifiez toujours deux fois les connexions avant d’allumer le système pour éviter toute erreur de câblage qui pourrait affecter le fonctionnement du système radio.

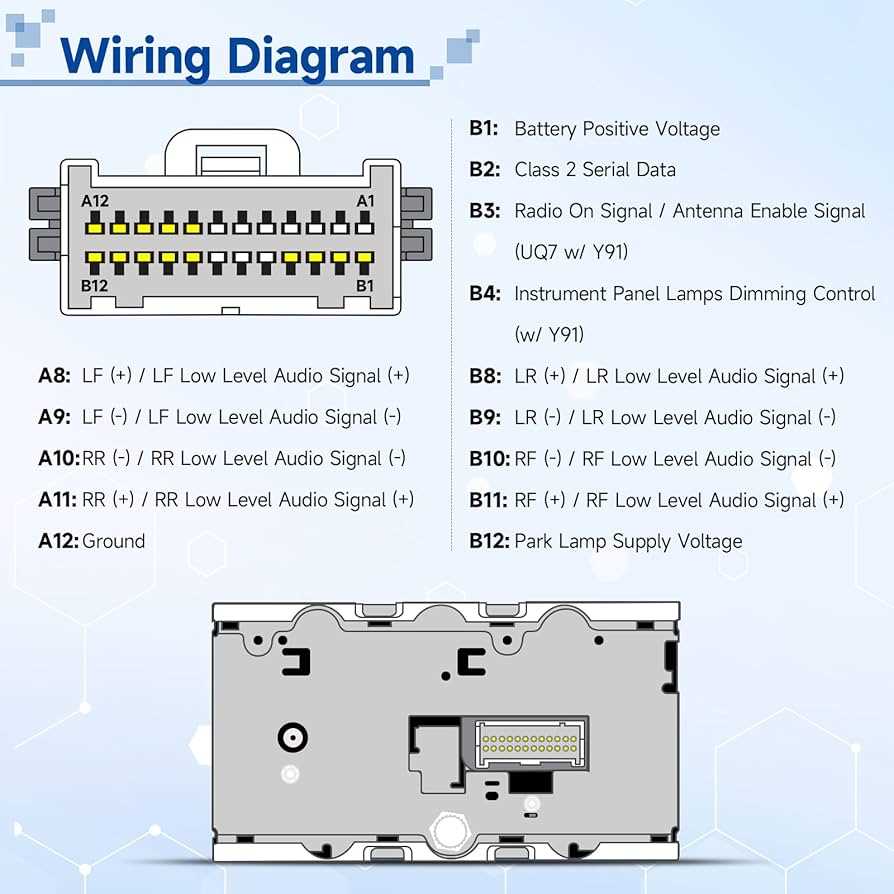

Localisation des broches du connecteur radio
Pour localiser correctement les broches du connecteur radio de votre Tahoe, suivez ces étapes détaillées :
- Identification du connecteur : Le connecteur principal du système radio se trouve généralement derrière l’unité, près du panneau central. Il comporte plusieurs broches dédiées à différentes fonctions (alimentation, audio, commande de l’écran, etc.).
- Repérer les broches d’alimentation : La broche d’alimentation est souvent située sur le côté gauche du connecteur. Elle est généralement marquée par des codes de couleur spécifiques (rouge pour le +12V et noir pour la masse).
- Broches audio : Les broches destinées à la sortie audio (haut-parleurs) sont généralement alignées avec des codes de couleur pour chaque canal (généralement bleu pour l’avant gauche, vert pour l’avant droit, etc.).
- Broches de commande : Les commandes du volant et les boutons de contrôle peuvent être connectés par des broches spécifiques souvent repérées par des couleurs comme le jaune ou le gris. Vérifiez la correspondance avec le schéma de câblage.
- Utilisation d’un multimètre : Pour confirmer la fonction des broches, un multimètre peut être utile. Mesurez la tension sur chaque broche pour vous assurer qu’elles sont correctement alimentées.
Vérifiez attentivement les diagrammes de câblage pour confirmer chaque broche et sa fonction. Cela assurera une connexion précise et fonctionnelle de votre système radio. En cas de doute, consultez toujours le manuel spécifique à votre modèle de Tahoe pour plus de détails.
Raccorder l’alimentation et les composants de base
Connectez le fil d’alimentation principal à la borne positive de l’autoradio. Utilisez un câble de calibre approprié pour éviter tout risque de surchauffe. Ensuite, reliez la borne négative à la masse du véhicule, en choisissant un point propre et stable pour assurer un bon contact.
Pour les haut-parleurs, vérifiez que les fils sont bien isolés avant de les connecter aux bornes correspondantes de l’autoradio. Assurez-vous que chaque câble est correctement connecté pour éviter des pertes de signal. Reliez les câbles audio selon les indications du schéma de câblage, en tenant compte de la polarité et de la position des haut-parleurs.
Si l’installation comprend un amplificateur, connectez-le à l’alimentation principale et à la sortie audio de l’autoradio. Utilisez des câbles adaptés à la puissance de l’amplificateur pour éviter toute surcharge. Enfin, raccordez l’antenne pour garantir une réception optimale.
Raccorder un amplificateur et un subwoofer
Pour connecter un amplificateur et un subwoofer, commencez par repérer les bornes de sortie de l’amplificateur et les bornes d’entrée du subwoofer. Utilisez un câble RCA pour relier la sortie subwoofer de l’amplificateur à l’entrée du subwoofer. Assurez-vous que les câbles sont bien fixés et qu’il n’y a pas de faux contacts.
Pour l’alimentation de l’amplificateur, branchez-le à la batterie du véhicule en utilisant un câble d’alimentation adapté, en veillant à installer un fusible de protection à proximité de la batterie. Connectez également le câble de masse de l’amplificateur à une partie métallique non peinte du châssis du véhicule.
Les réglages de l’amplificateur sont cruciaux pour obtenir un son optimal. Ajustez le gain de l’amplificateur pour éviter la distorsion, puis configurez les filtres de fréquence pour que seuls les basses fréquences atteignent le subwoofer. Vérifiez les connexions une dernière fois avant de tester le système audio pour assurer un fonctionnement sans problème.
Résoudre les problèmes courants de câblage
Vérifiez d’abord les connexions pour vous assurer qu’elles sont bien serrées et en bon état. Les fils déconnectés ou mal branchés sont souvent à l’origine des pannes. Si l’un des câbles semble endommagé, remplacez-le immédiatement pour éviter des courts-circuits. Assurez-vous également que les fils sont correctement isolés pour éviter tout contact accidentel avec d’autres composants.
En cas de bruit ou de dysfonctionnement de l’autoradio, inspectez les câbles de masse. Une mauvaise connexion à la masse peut entraîner des interférences ou des erreurs de fonctionnement. Vérifiez les points de connexion à la terre et serrez-les si nécessaire.
Les problèmes d’alimentation peuvent survenir si les câbles sont trop fins ou mal dimensionnés. Utilisez toujours des câbles adaptés aux besoins de votre autoradio pour éviter des surchauffes ou une perte de puissance. Si le problème persiste, mesurez la tension aux bornes de l’unité pour vérifier la présence d’un voltage correct.
Vérification finale et test du système audio
Avant d’achever l’installation du système audio dans votre Tahoe, vérifiez les connexions de tous les câbles selon le schéma de câblage. Assurez-vous que les fils sont correctement fixés et que les branchements sont sécurisés, en particulier les connexions à l’antenne, aux haut-parleurs et à l’alimentation électrique.
Test de la qualité du son
Allumez l’autoradio et testez chaque canal audio. Commencez par vérifier la sortie des haut-parleurs avant et arrière. Écoutez les sons de chaque haut-parleur pour détecter toute distorsion, faiblesse ou absence de son. Si un haut-parleur ne fonctionne pas, vérifiez les connexions du câble correspondant.
Vérification des fonctionnalités supplémentaires
Testez toutes les fonctions de l’autoradio, y compris le Bluetooth, le contrôle du volume, la gestion des stations de radio et la lecture audio via USB ou aux-in. Assurez-vous que les commandes répondent rapidement et correctement à vos actions. Si un problème survient, consultez le manuel pour diagnostiquer et ajuster les paramètres nécessaires.
