Pour une installation ou une réparation réussie de la radio dans un Chevrolet Silverado 2004, il est indispensable de connaître le schéma de câblage. Ce guide vous fournit une représentation claire des connexions nécessaires pour assurer une fonctionnalité correcte du système audio de votre véhicule.
Le câblage de la radio implique des connexions spécifiques pour l’alimentation, le son et les commandes. Assurez-vous de bien identifier chaque fil avant de procéder à toute modification. Le fil d’alimentation, par exemple, doit être connecté à la source d’énergie appropriée, tandis que les fils de haut-parleurs doivent être reliés correctement aux sorties correspondantes pour garantir une qualité sonore optimale.
En suivant ce schéma de manière précise, vous pourrez facilement réparer ou remplacer votre système audio sans risquer d’endommager d’autres composants électroniques de votre Silverado. Il est toujours recommandé de couper l’alimentation avant d’intervenir sur les connexions électriques pour éviter tout court-circuit.

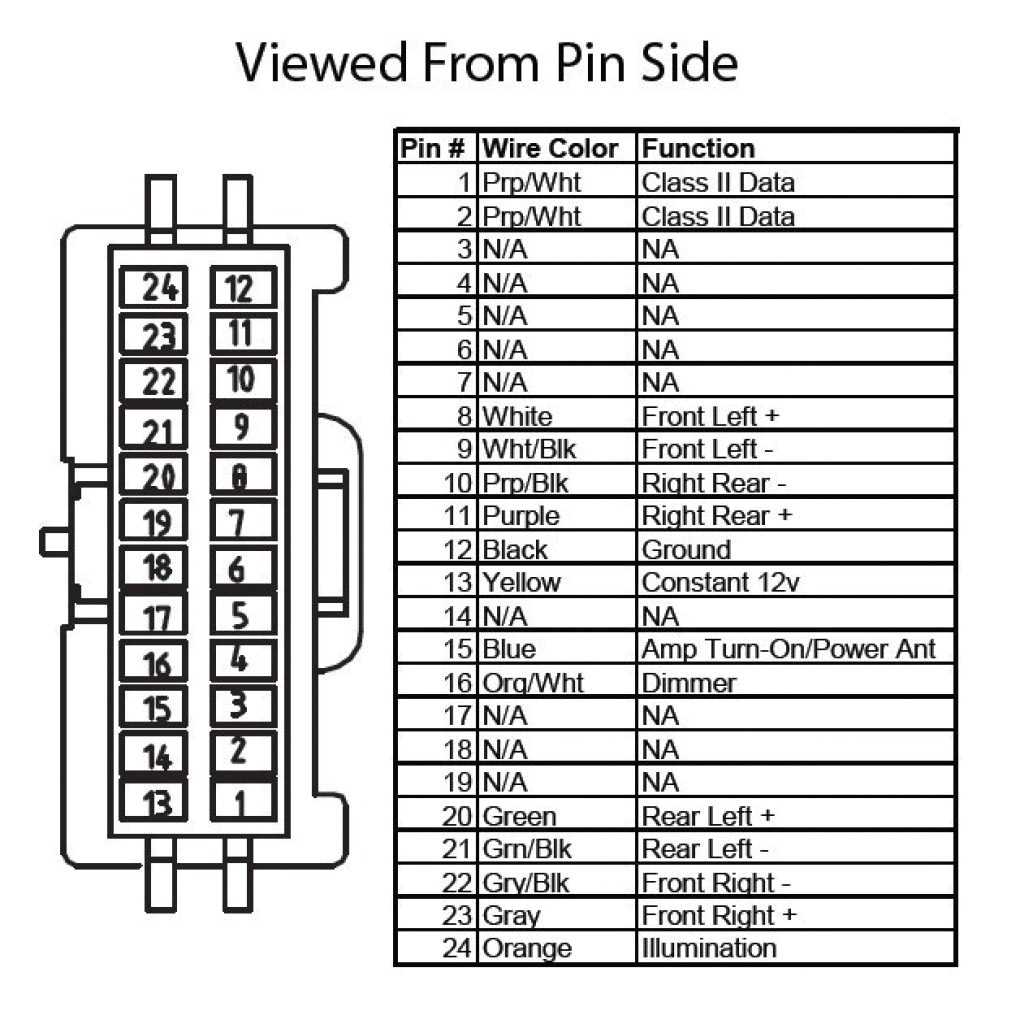

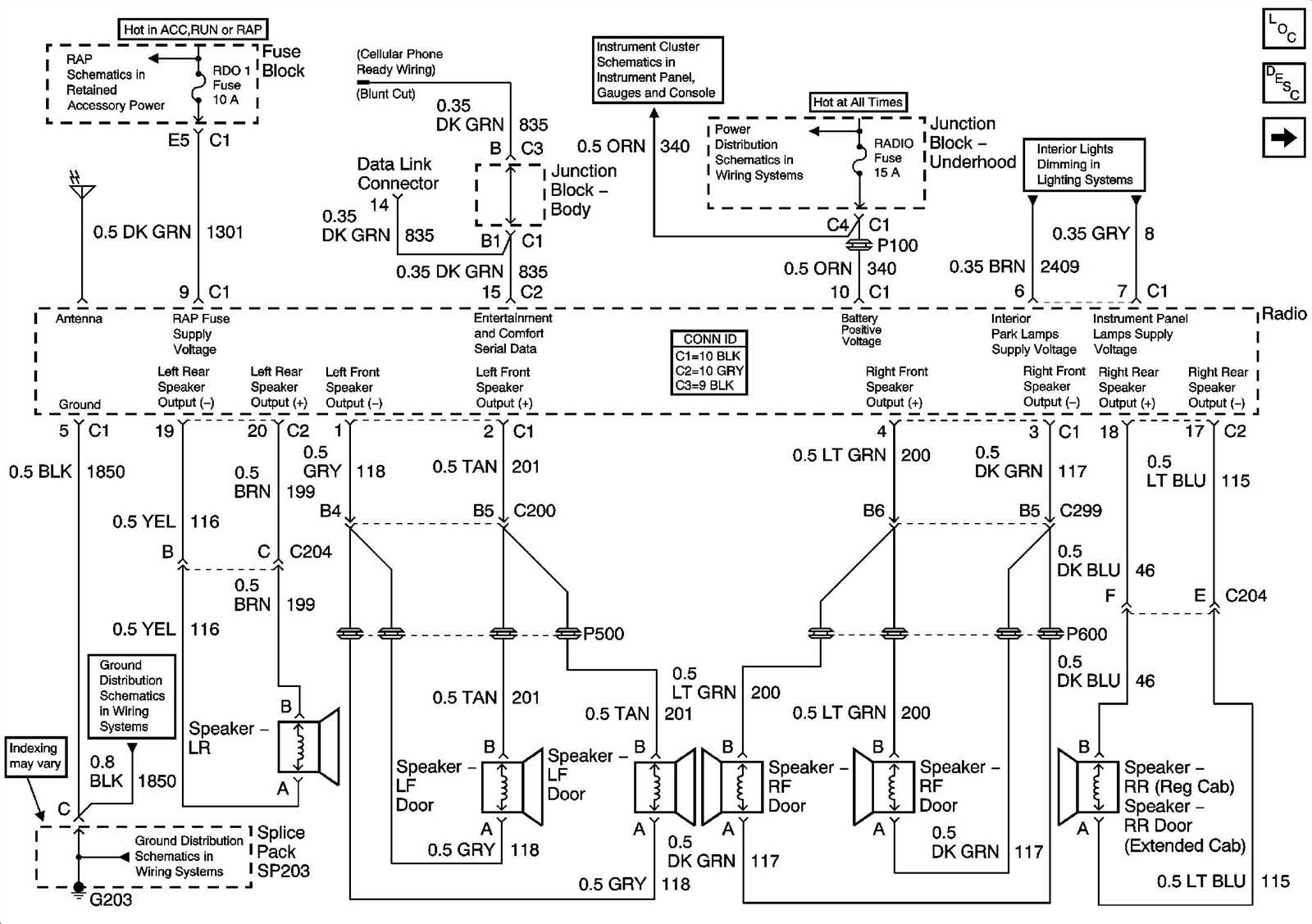

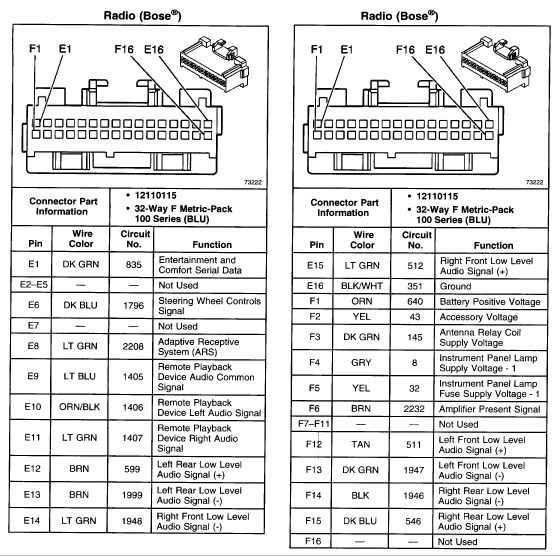

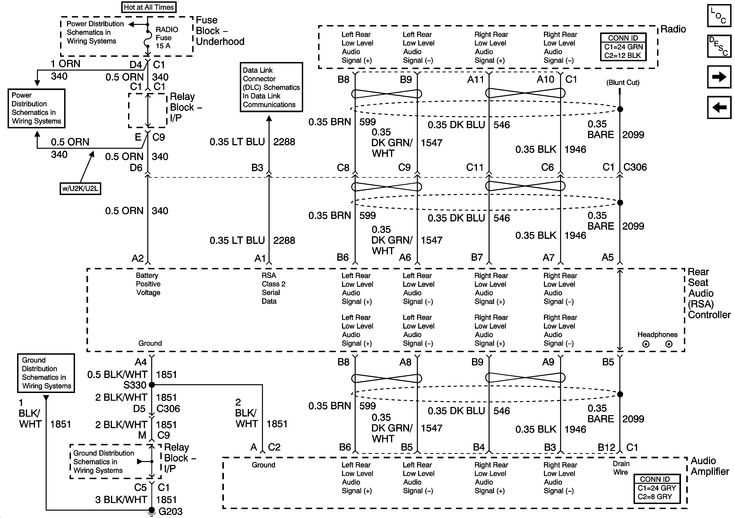

Schéma de câblage radio du Silverado 04
Pour connecter correctement un autoradio sur un Chevrolet Silverado 2004, il est important de suivre scrupuleusement le schéma de câblage. Le connecteur principal de l’autoradio est un connecteur de 24 broches. Les fils essentiels à identifier incluent l’alimentation (rouge), la masse (noir), l’antenne (bleu) et les fils des haut-parleurs.
Le fil rouge doit être relié à l’alimentation par contact, permettant à l’autoradio de s’allumer lorsque le moteur est en marche. Le fil noir doit être connecté à la masse du véhicule pour éviter toute interférence. Les fils des haut-parleurs (généralement identifiés par des couleurs comme bleu/vert et bleu/noir) doivent être reliés correctement aux sorties correspondantes de l’autoradio pour garantir un son optimal.
Vérifiez également les fils de commande de l’écran et du système de contrôle au volant, s’ils sont présents. Ceux-ci sont souvent raccordés à des fils spécifiques permettant l’intégration avec le véhicule.
Assurez-vous que chaque connexion est sécurisée et qu’il n’y a pas de courts-circuits avant d’allumer l’autoradio. Si nécessaire, utilisez des adaptateurs pour garantir une connexion correcte avec le faisceau d’origine du Silverado 2004.
Identification des fils principaux du câblage
Pour identifier correctement les fils principaux du câblage radio dans un Chevrolet Silverado 04, commencez par localiser le connecteur du faisceau. Vous y trouverez généralement des fils codés par couleur, chaque couleur correspondant à une fonction spécifique.
- Fil d’alimentation (+12V) : Il s’agit généralement d’un fil rouge. Il fournit l’alimentation nécessaire à l’unité centrale du radio.
- Fil de masse (Terre) : Ce fil est souvent noir ou de couleur brune. Il permet de relier le système au châssis du véhicule pour un bon fonctionnement électrique.
- Fil d’antenne : Ce fil, souvent métallique, permet de connecter l’antenne pour capter les signaux radio.
- Fil d’illumination : Il est généralement de couleur orange et sert à ajuster la luminosité du display du radio en fonction de l’éclairage intérieur du véhicule.
- Fil des haut-parleurs : Chaque haut-parleur est connecté par un fil spécifique, souvent de couleur distincte (par exemple, bleu pour le haut-parleur avant droit, vert pour le gauche, etc.).
Avant toute installation, vérifiez toujours que les fils sont correctement connectés et qu’il n’y a pas de court-circuit. Utilisez un multimètre pour tester la continuité des fils avant de brancher l’unité centrale.
Connexion de l’alimentation et de la masse
Pour assurer un fonctionnement optimal de votre système audio dans un Chevrolet Silverado 2004, la connexion de l’alimentation et de la masse est une étape clé. Assurez-vous que le fil d’alimentation est correctement relié à la source d’énergie de votre véhicule, généralement à la batterie ou au faisceau principal. Il est essentiel de sécuriser cette connexion afin d’éviter tout problème d’alimentation.
Alimentation
- Reliez le fil rouge (alimentation positive) au terminal positif de la batterie ou au faisceau d’alimentation du véhicule. Vérifiez que la connexion est bien isolée pour éviter tout court-circuit.
- Utilisez un fusible adapté, généralement de 10 à 15 ampères, pour protéger votre système contre toute surcharge ou court-circuit.
- Assurez-vous que le câble est suffisamment épais pour supporter la puissance de l’appareil sans risque de surchauffe.
Masse
- Connectez le fil noir (masse) à un point métallique non peint du châssis du véhicule. Cela garantit une bonne conduction de la masse.
- Nettoyez la surface du point de connexion avant d’y fixer le câble, pour éviter les mauvaises connexions dues à la rouille ou à la saleté.
- Assurez-vous que le câble de masse est suffisamment court pour limiter les interférences.
Branchement des haut-parleurs et de l’amplificateur
Pour garantir un branchement correct des haut-parleurs et de l’amplificateur sur le Silverado 2004, suivez ces étapes précises. Assurez-vous d’abord que l’amplificateur est éteint avant de commencer l’installation. Reliez les fils de sortie de l’amplificateur aux bornes des haut-parleurs, en respectant les polarités, pour éviter toute inversion du son. Le fil positif doit être connecté au terminal positif du haut-parleur, et le fil négatif au terminal négatif.
Branchement des haut-parleurs
Les haut-parleurs doivent être connectés correctement pour éviter tout problème de son. Les fils de chaque côté du véhicule doivent être raccordés aux sorties de l’amplificateur correspondantes. Utilisez des câbles de qualité pour assurer une transmission optimale du signal audio. Vérifiez également que chaque connexion est bien isolée afin d’éviter les courts-circuits.
Branchement de l’amplificateur
L’amplificateur doit être connecté à la source audio de votre véhicule. Reliez le fil d’alimentation à la batterie du Silverado en utilisant un fusible de protection pour prévenir les risques électriques. N’oubliez pas de relier le fil de mise à la terre de l’amplificateur à une surface métallique de votre véhicule. Cela garantit une bonne performance et évite les interférences.
Installation du fil de l’antenne radio
Pour installer correctement le fil de l’antenne radio sur un Chevrolet Silverado 2004, suivez ces étapes simples :
Étapes d’installation
1. Localisez l’emplacement de l’antenne. Généralement, elle se trouve près du pare-brise ou sur le toit du véhicule. Vérifiez si le câble est déjà installé ou s’il doit être ajouté. Si un câble est déjà en place, assurez-vous qu’il est en bon état.
2. Détachez le tableau de bord ou le panneau de garniture, si nécessaire. Pour un accès facile, vous devrez peut-être retirer certains éléments intérieurs de la voiture. Assurez-vous d’utiliser des outils appropriés pour ne pas endommager les surfaces.
3. Branchez le fil d’antenne sur le connecteur radio. Ce fil est souvent de type « femelle » et doit être correctement inséré dans la prise « mâle » à l’arrière de l’unité radio.
Vérification et tests
Une fois le fil installé, effectuez un test en allumant la radio et en recherchant les stations. Si le signal est faible ou inexistant, vérifiez les connexions pour vous assurer qu’elles sont bien fixées et non endommagées.
Assurez-vous également que l’antenne elle-même est correctement fixée, si elle est externe. Parfois, un mauvais alignement peut entraîner des problèmes de réception.
| Composant | Description |
|---|---|
| Fil d’antenne | Connecte l’antenne au récepteur radio. |
| Connecteur radio | Permet de relier le fil d’antenne à l’unité radio. |
| Antennes externes | Assurez-vous qu’elles sont correctement fixées pour une bonne réception. |
Réparation des câblages défectueux dans le système audio
Commencez par vérifier les câbles endommagés, surtout ceux reliant l’unité principale aux haut-parleurs. Un câble fissuré ou coupé peut entraîner une perte de signal ou un son de mauvaise qualité. Identifiez l’emplacement du dommage en suivant les câbles et en inspectant visuellement chaque section.
Réparation des câbles coupés
Si vous trouvez un câble coupé, utilisez un outil de dénudage pour enlever la gaine autour des fils. Assurez-vous de ne pas endommager les conducteurs. Utilisez un connecteur de câblage ou des dominos pour relier les fils, en veillant à les isoler correctement avec du ruban isolant ou une gaine thermorétractable pour éviter tout court-circuit.
Vérification des connexions et des connecteurs
Les connexions desserrées peuvent également provoquer des coupures de son. Assurez-vous que les connecteurs sont bien en place et qu’il n’y a pas de corrosion. Si nécessaire, nettoyez les contacts avec un nettoyant pour contacts électriques. Un mauvais contact peut être résolu en serrant correctement les connecteurs ou en les remplaçant si nécessaire.
Tests pour assurer le bon fonctionnement du câblage radio
Vérifiez la continuité du câblage à l’aide d’un multimètre. Testez chaque fil pour s’assurer qu’il n’y a pas de coupures ou de court-circuits. Cela garantit que l’électricité peut circuler correctement sans interruptions.
Testez la connectivité des prises et des bornes. Assurez-vous que les fils sont bien connectés aux bons ports, sans mauvais contacts. Si nécessaire, nettoyez les connecteurs avec un chiffon sec pour éliminer toute corrosion ou saleté.
Examinez la qualité du signal radio en branchant la radio et en écoutant plusieurs stations. Un signal faible peut indiquer un problème de câblage ou une mauvaise antenne. Si la réception est défectueuse, vérifiez les fils de l’antenne et leur connexion.
Testez les fonctions de commande. Vérifiez que les boutons du tableau de bord ou du volant contrôlent correctement le volume, la station et les autres réglages. Cela peut impliquer de tester le câblage des boutons et du boîtier de commande.
Enfin, réalisez une vérification de la mise à la terre du système. Une mauvaise mise à la terre peut causer des interférences et des dysfonctionnements. Utilisez un testeur de mise à la terre pour confirmer que la connexion est solide et sécurisée.
