Pour une installation radio réussie dans un Chevrolet Tahoe de 2004, commencez par identifier les câbles de connexion de chaque composant. Assurez-vous que le système d’alimentation, l’antenne et les câbles des haut-parleurs sont correctement raccordés, en suivant le schéma de câblage spécifique à ce modèle.
Les fils d’alimentation doivent être connectés de manière sécurisée pour garantir que l’unité radio fonctionne correctement. Le câble de puissance doit être relié au +12V pour fournir une alimentation stable, tandis que le câble de masse doit être raccordé à une bonne prise de terre pour éviter tout dysfonctionnement.
Les câbles des haut-parleurs sont également essentiels. Assurez-vous que chaque haut-parleur est relié à son terminal correspondant pour obtenir un son clair et équilibré. Ne négligez pas le branchement des fils d’antenne, qui assurent une réception radio optimale.
Une fois tous les câbles connectés selon le schéma, vérifiez chaque connexion avant de remettre en place le tableau de bord et de tester le système. Cela évite les erreurs et garantit un fonctionnement sans faille.
Voici un plan détaillé pour un article informatif sur le câblage du système audio d’un Chevrolet Tahoe 2004, avec six titres pratiques utilisant les balises HTML et :htmlEdit
1. Identification des câbles du système audio: Commencez par repérer les différents fils dans le faisceau de câblage. Chaque couleur représente une fonction spécifique, comme le câble d’alimentation, de masse, ou de signal audio. Utilisez un multimètre pour vérifier les connexions avant de procéder à l’installation.
2. Connexion de l’alimentation et de la masse: Le câble d’alimentation (généralement rouge) doit être connecté à la source d’alimentation de votre véhicule. La masse (noir) doit être reliée à une partie métallique du châssis pour assurer un bon fonctionnement.
3. Installation des câbles audio: Les câbles audio se connectent aux entrées et sorties des enceintes. Assurez-vous que les câbles de signal audio (souvent blancs et rouges) sont bien séparés des câbles d’alimentation pour éviter toute interférence.
4. Connexion des haut-parleurs: Reliez chaque haut-parleur à son câble correspondant. Vérifiez la polarité pour éviter des problèmes de phase audio. Respectez le code couleur des câbles pour les canaux avant et arrière.
5. Vérification du câblage: Avant d’allumer le système, vérifiez toutes les connexions. Assurez-vous qu’aucun câble n’est mal branché ou dénudé. Un court-circuit pourrait endommager l’équipement.
6. Test du système audio: Une fois le câblage terminé, testez chaque composant audio, y compris les haut-parleurs et l’amplificateur. Ajustez les niveaux de volume pour vérifier la qualité sonore de chaque partie du système.

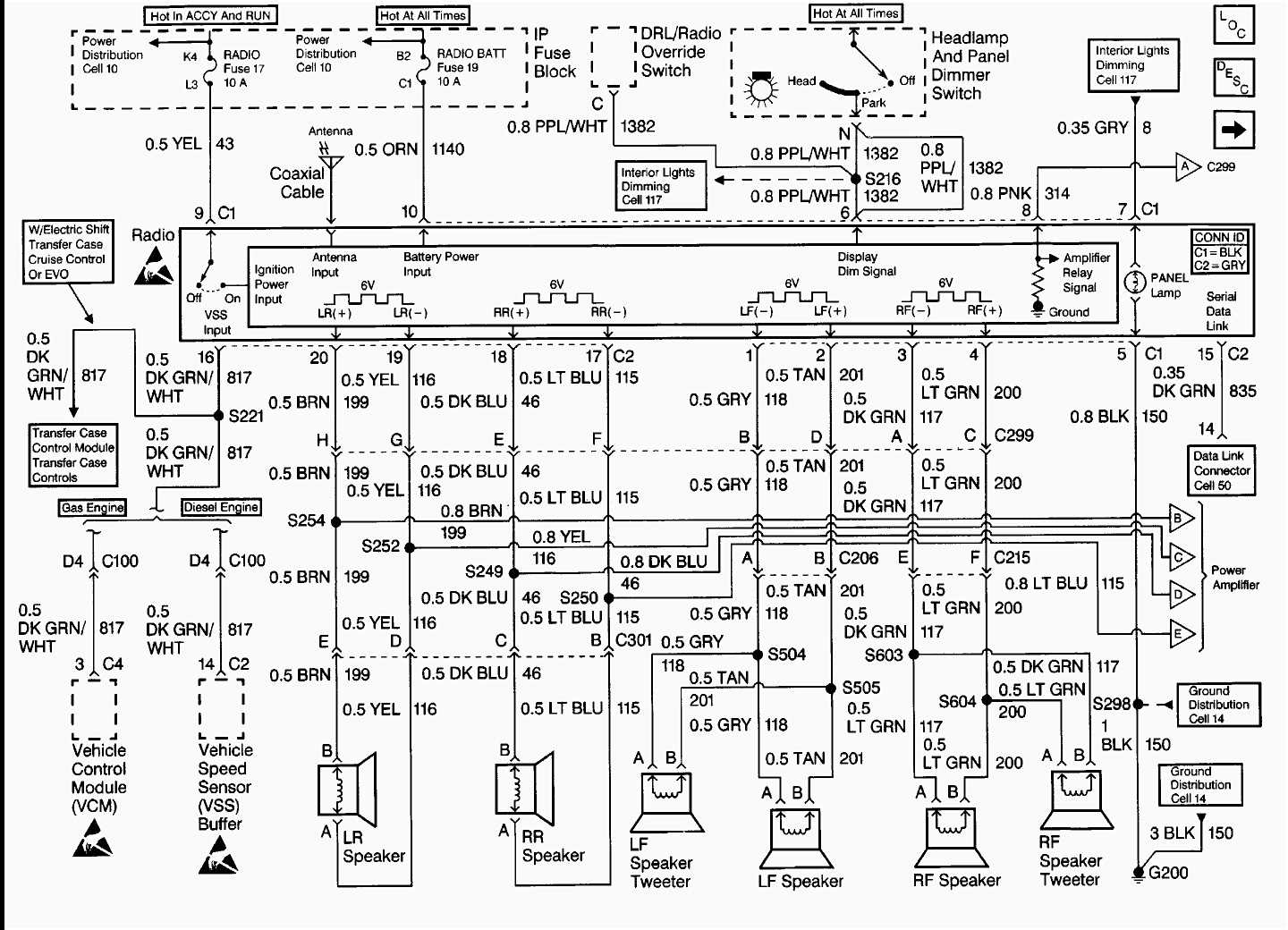

- Câblage du Radio Chevrolet Tahoe 2004 : Schéma Complet
Le câblage de la radio du Chevrolet Tahoe 2004 nécessite une attention particulière aux couleurs des fils pour garantir une installation correcte. Voici un aperçu des connexions les plus importantes à connaître.
- Alimentation principale : Le fil rouge est destiné à l’alimentation (+12V), et le fil noir assure la mise à la masse (terme négatif).
- Contrôle du volume : Le fil jaune gère l’activation du contact (ACC), ce qui permet de démarrer la radio lors de l’allumage du véhicule.
- Haut-parleurs : Les fils de haut-parleur sont généralement identifiés par des couleurs spécifiques. Le fil gris est pour le haut-parleur avant droit, le blanc pour le haut-parleur avant gauche, le violet pour le haut-parleur arrière droit et le vert pour l’arrière gauche.
- Alimentation de l’antenne : Le fil bleu est souvent utilisé pour alimenter l’antenne, permettant une réception radio optimale.
Assurez-vous que tous les câbles sont connectés correctement à leur emplacement respectif pour éviter des erreurs de fonctionnement. Si vous avez des doutes, il est recommandé de consulter un schéma de câblage détaillé ou un professionnel pour vérifier l’installation.

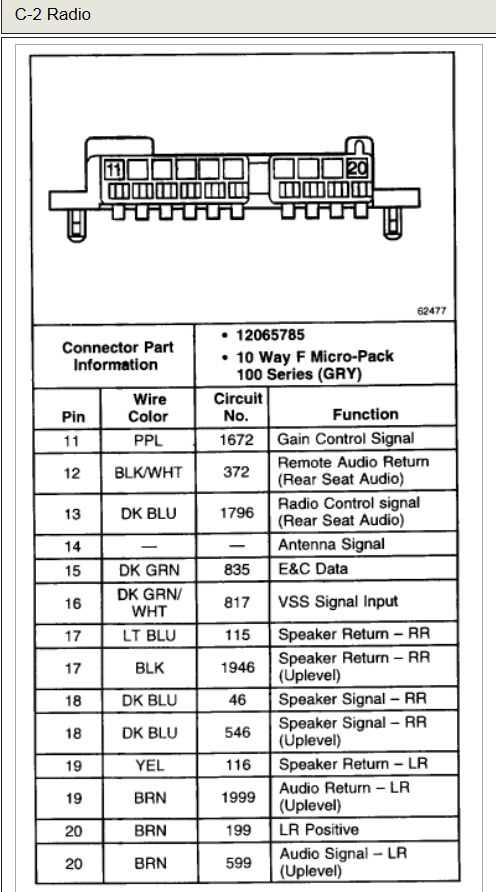

Les connecteurs principaux du système radio du Tahoe 04 sont facilement reconnaissables et doivent être correctement identifiés avant de procéder à l’installation ou à la réparation. Voici les points clés pour une identification rapide et précise.
| Connecteur | Fonction | Couleur |
|---|---|---|
| Connecteur d’alimentation | Alimente le système radio en électricité | Noir ou jaune |
| Connecteur d’antenne | Relie l’antenne au récepteur radio | Argenté ou noir |
| Connecteur de haut-parleur avant gauche | Transmission du signal audio vers le haut-parleur avant gauche | Gris ou bleu |
| Connecteur de haut-parleur arrière droit | Transmission du signal audio vers le haut-parleur arrière droit | Rouge ou vert |
| Connecteur de commande au volant | Permet de contrôler la radio depuis le volant | Violet ou marron |
Assurez-vous que chaque connecteur est correctement branché et sécurisé pour éviter tout dysfonctionnement du système audio. Vérifiez également les codes de couleurs pour une installation simplifiée et rapide. En cas de doute, consultez le manuel d’installation ou un professionnel pour des conseils supplémentaires.
Pour connecter le fil d’alimentation de votre radio dans un Tahoe 2004, il est crucial de respecter les bonnes couleurs de câblage et de les connecter correctement aux bornes correspondantes. Assurez-vous que l’alimentation est coupée avant de commencer. Le fil d’alimentation principal est généralement de couleur rouge, tandis que le fil de masse est souvent noir.
Connexion du Fil d’Alimentation Principal
Le fil d’alimentation rouge se connecte à la borne « ACC » ou « 12V ». Cette connexion permet d’alimenter la radio lorsque le contact est activé. Utilisez un connecteur à pression pour garantir un contact sécurisé et éviter les faux contacts. Vérifiez également que le fil est bien isolé avant de le brancher.
Connexion du Fil de Masse
Le fil noir, ou fil de masse, doit être relié à une partie métallique du véhicule, généralement à une vis de fixation ou à un point de masse déjà présent. Cela permet de garantir que la radio fonctionne correctement sans interférences.
Après avoir connecté les fils, il est recommandé de tester le système avant de remonter la radio pour vérifier que tout fonctionne correctement. Assurez-vous également que les câbles ne soient pas en contact avec des parties mobiles ou chaudes du véhicule.
Pour un câblage optimal des haut-parleurs dans un Chevrolet Tahoe de l’année 2004, suivez ces étapes simples. Il est essentiel de connecter chaque fil de manière correcte pour garantir la performance audio maximale sans interférences.
Connexion des Haut-parleurs avant
- Le fil positif (généralement de couleur rouge) doit être raccordé à la borne positive du haut-parleur.
- Le fil négatif (souvent noir) doit être relié à la borne négative du haut-parleur.
- Assurez-vous que les fils sont bien isolés pour éviter tout court-circuit.
Connexion des Haut-parleurs arrière
- Identifiez les fils correspondant aux haut-parleurs arrière, en vérifiant leur couleur ou leur code de pin selon votre diagramme spécifique.
- Connectez les fils positifs aux bornes positives et les fils négatifs aux bornes négatives des haut-parleurs arrière.
- Vérifiez la continuité des fils et testez chaque connexion avant de finaliser le montage.
Après avoir effectué ces connexions, assurez-vous que tout est solidement fixé et que les fils ne sont pas en contact avec des parties métalliques susceptibles de causer des courts-circuits. Vous pouvez alors procéder à un test du système audio pour confirmer la qualité du son et le bon fonctionnement du câblage.
Pour établir correctement la connexion de l’antenne, commencez par localiser le câble d’antenne à l’arrière de l’unité radio. Vous devrez déconnecter le câble d’antenne existant, en prenant soin de ne pas endommager les fils. Une fois cela fait, connectez l’antenne neuve en veillant à bien la fixer dans le port prévu, sans forcer pour éviter toute casse.
Vérifiez ensuite le bon contact des câbles dans les connecteurs. Utilisez un testeur de signal pour vous assurer que la réception fonctionne correctement. Si vous rencontrez des problèmes de signal, il peut être nécessaire de repositionner l’antenne pour améliorer la réception.
Enfin, assurez-vous que l’antenne est correctement fixée et protégée contre les conditions extérieures qui pourraient affecter la qualité du signal. Un bon placement garantira une réception optimale de la radio.
Pour connecter correctement le système audio dans un véhicule comme le 04 Tahoe, il est essentiel de suivre un schéma de câblage précis. Commencez par identifier les câbles d’alimentation et de terre, qui doivent être solidement reliés à la source d’énergie. Ensuite, assurez-vous que les câbles des haut-parleurs sont correctement raccordés aux bornes appropriées du récepteur et des enceintes.
Réglage des Options Audio
Les options audio du système incluent la possibilité de régler les niveaux de basses, de médiums et d’aigus. Pour ajuster ces paramètres, utilisez les câbles de contrôle qui permettent de relier l’amplificateur à l’autoradio, ce qui optimise la qualité sonore. Vérifiez que tous les câbles sont correctement isolés pour éviter les interférences.
Considérations sur les Connexions RCA et AUX
Si votre système audio inclut des connexions RCA ou AUX pour des appareils externes, assurez-vous que les câbles sont bien connectés et protégés contre toute usure. Ces connexions améliorent l’intégration d’appareils comme les lecteurs MP3 ou les smartphones pour une écoute plus fluide et de meilleure qualité.
Si votre radio ne fonctionne pas correctement, commencez par vérifier les connexions. Une connexion desserrée ou mal branchée peut causer des coupures de son ou empêcher la radio de s’allumer. Assurez-vous que tous les fils sont bien connectés aux bornes appropriées et que les câbles ne sont pas usés ou endommagés.
Vérification de l’Alimentation
Une des premières choses à faire est de vérifier si l’alimentation de la radio est correcte. Si la radio ne s’allume pas du tout, vérifiez le fusible du véhicule. Un fusible grillé peut être la cause de l’absence d’alimentation. Remplacez-le par un fusible de la même capacité pour éviter des problèmes supplémentaires.
Problèmes de Terre
Les problèmes de connexion à la terre sont fréquents. Si le son est intermittant ou déformé, cela peut être dû à une mauvaise connexion de terre. Assurez-vous que le fil de terre est correctement relié à une partie métallique non peinte du châssis du véhicule pour assurer une bonne conduction.
Si le problème persiste, vérifiez également la qualité de l’antenne. Une antenne endommagée ou mal connectée peut affecter la réception et la qualité du son. Testez une autre antenne ou rebranchez celle existante pour vérifier la réception.
Pour connecter correctement le système audio de votre 04 Tahoe, suivez les étapes suivantes :
1. Préparez les outils nécessaires : Vous aurez besoin d’un tournevis, d’un testeur de câbles, et d’un connecteur adapté. Assurez-vous que le véhicule est éteint avant de commencer l’installation.
2. Identifiez les fils : Consultez le diagramme de câblage pour comprendre les couleurs et les fonctions des fils. Vous trouverez souvent un guide avec les fils de l’alimentation, du haut-parleur, de la terre et de l’antenne.
3. Branchez les câbles correctement : Connectez chaque fil de manière précise, en vous assurant que les connexions sont solides et sécurisées. Vérifiez que les fils d’alimentation et de terre sont correctement reliés pour éviter tout dysfonctionnement.
4. Testez le système : Une fois l’installation terminée, effectuez un test pour vérifier que l’audio fonctionne correctement sur toutes les haut-parleurs. Si un problème survient, revérifiez les connexions et ajustez-les si nécessaire.
5. Fixez l’unité : Assurez-vous que l’unité principale est bien fixée dans son emplacement. Cela évitera tout mouvement ou endommagement pendant la conduite.
En suivant ces étapes, vous garantissez un branchement optimal et une performance de votre système audio sur votre 04 Tahoe.
