Pour connecter correctement la radio dans un Jeep Grand Cherokee 2005, il est nécessaire de comprendre le schéma de câblage spécifique. Assurez-vous que chaque fil est bien connecté à la borne correspondante pour éviter tout court-circuit ou dysfonctionnement. La prise principale de la radio se compose de plusieurs câbles, chacun ayant une fonction distincte.
Alimentation électrique: Le câble d’alimentation principal (généralement de couleur rouge) doit être raccordé à la borne d’alimentation de la radio. Ce fil fournit l’énergie nécessaire au bon fonctionnement de l’appareil. Un autre câble, souvent de couleur jaune, est destiné à la mémoire de la radio. Il assure que les paramètres de la radio sont enregistrés même lorsque le véhicule est éteint.
Connecter les haut-parleurs: Pour les haut-parleurs, chaque fil est codé par couleur pour une connexion correcte. Les fils audio doivent être raccordés aux bornes correspondantes sur la radio, en suivant le schéma pour garantir que le son sort des bons haut-parleurs. Le fil de terre (généralement noir) doit être connecté à la masse du véhicule.
Il est crucial de bien suivre les codes de couleurs et les spécifications du modèle afin d’éviter des erreurs de câblage et garantir un fonctionnement optimal de votre système audio.
Voici la version corrigée :
Pour un câblage correct du système audio du Jeep Grand Cherokee 2005, voici le diagramme détaillé avec les connexions essentielles :
| Couleur du fil | Fonction |
|---|---|
| Bleu | Alimentation antenne |
| Noir | Terre (Masse) |
| Rouge | Alimentation ACC |
| Jaune | Alimentation principale |
| Vert | Haut-parleur avant gauche (+) |
| Gris | Haut-parleur avant droit (+) |
| Violet | Haut-parleur arrière gauche (+) |
| Blanc | Haut-parleur arrière droit (+) |
Pour une installation correcte, assurez-vous de connecter les fils en fonction de leur couleur et de leur rôle dans le système. Vérifiez chaque connexion avant de brancher l’unité principale pour éviter tout court-circuit ou erreur. Si vous avez des doutes sur le câblage des haut-parleurs, consultez le manuel d’installation spécifique au modèle de votre Jeep Grand Cherokee.

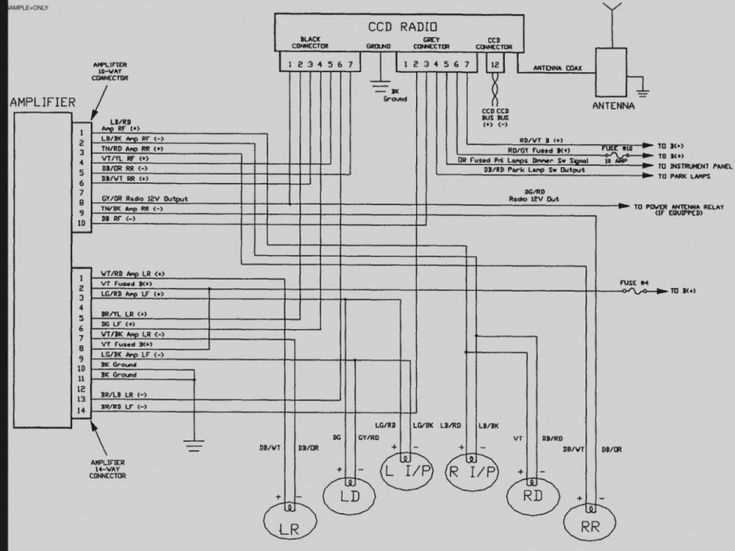

- Schéma de câblage du radio Jeep Grand Cherokee 05
Pour installer ou réparer le système audio du Jeep Grand Cherokee 2005, il est crucial de suivre un schéma de câblage précis. Voici les étapes principales :
Connexion des fils principaux
- Fil d’alimentation (+12V): Connectez-le à la borne d’alimentation pour fournir du courant au système.
- Fil de masse: Reliez-le à une partie métallique de la carrosserie pour assurer une bonne mise à la terre.
- Fil de l’antenne: Branchez-le au connecteur de l’antenne pour assurer la réception des ondes radio.
Gestion des haut-parleurs
- Fil avant gauche (+): Connectez ce fil à la borne de l’enceinte avant gauche.
- Fil avant droit (+): Connectez-le à l’enceinte avant droite.
- Fil arrière gauche (+): Branchez-le à l’enceinte arrière gauche.
- Fil arrière droit (+): Branchez-le à l’enceinte arrière droite.
Assurez-vous de bien isoler les connexions pour éviter les courts-circuits et de vérifier les câbles avant de remettre le système en marche.
Les connecteurs de câblage du système de radio du Jeep Grand Cherokee 2005 se trouvent principalement derrière le tableau de bord, près de l’unité centrale du système. Pour accéder à ces connecteurs, commencez par retirer le panneau de la console centrale avec un outil de levage en plastique pour éviter d’endommager les bords. Une fois le panneau enlevé, localisez les câbles principaux reliés à l’unité radio. Le connecteur de l’alimentation, ainsi que ceux des haut-parleurs et de l’antenne, sont généralement regroupés à cet endroit.
Vérifiez les couleurs des fils pour faciliter l’identification correcte. Le câble d’alimentation est souvent de couleur rouge, tandis que les fils des haut-parleurs sont généralement organisés par couleur en fonction des canaux audio. Assurez-vous de déconnecter la batterie avant de manipuler les câbles pour éviter tout court-circuit.
En cas de difficulté à localiser les connecteurs, consultez le manuel de service pour des diagrammes supplémentaires qui peuvent vous guider précisément. L’utilisation de gants antistatiques peut également protéger les composants électroniques sensibles pendant l’intervention.
Pour une installation correcte de votre autoradio dans le Jeep Grand Cherokee 2005, commencez par identifier les fils d’alimentation et de mise à la masse. Le fil d’alimentation est généralement de couleur rouge et se branche sur une source de 12V avec une clé d’allumage. Ce fil permet de fournir l’énergie nécessaire pour allumer l’autoradio lorsque le contact est activé.
Le fil de mise à la masse, souvent de couleur noire, doit être connecté à une partie métallique de la carrosserie du véhicule pour assurer un bon fonctionnement. Vérifiez que cette connexion soit propre et sans rouille afin de garantir une bonne circulation du courant.
En cas de doute, l’utilisation d’un multimètre pour tester les fils peut éviter des erreurs. Assurez-vous que le fil d’alimentation soit bien connecté à la borne 12V et que le fil de masse soit solidement fixé à un point de masse de qualité. Cela assurera un fonctionnement stable et fiable de votre autoradio.
Pour connecter les haut-parleurs au système audio du 05 Jeep Grand Cherokee, commencez par localiser les fils appropriés dans le faisceau de câblage. Identifiez les câbles de sortie audio, généralement marqués comme « Speaker Out » ou « Speaker+ », « Speaker-« . Vérifiez les couleurs pour ne pas vous tromper dans les connexions : le rouge est souvent pour le côté positif, tandis que le noir ou le bleu est pour le côté négatif.
Connexion des câbles aux haut-parleurs
Reliez chaque fil du système audio aux bornes correspondantes des haut-parleurs. Assurez-vous de bien enrouler le fil autour de chaque borne pour garantir un contact solide. Utilisez des pinces pour maintenir les câbles en place si nécessaire. Vérifiez deux fois les connexions avant de sécuriser les câbles dans le faisceau afin d’éviter tout court-circuit ou mauvaise connexion.
Vérification des connexions
Après avoir effectué les connexions, allumez le système audio pour tester chaque haut-parleur. Écoutez attentivement pour vérifier que le son est bien distribué sans interférences ou faiblesse de signal. Si vous remarquez un problème, inspectez les câbles pour des connexions mal serrées ou des câbles endommagés.
Vérifiez toujours l’emplacement de l’antenne avant de commencer l’installation pour éviter tout obstacle pouvant interférer avec la réception. L’antenne doit être installée sur une surface propre et dégagée, sans interférences dues à des éléments métalliques proches. Assurez-vous que le câblage est bien isolé et qu’il ne risque pas d’être endommagé par des frottements ou des températures extrêmes.
- Ne fixez pas l’antenne près d’objets métalliques tels que des portes, des grilles ou des structures en acier, car cela peut réduire la qualité du signal.
- Installez le câble d’antenne de manière à éviter les courbures sévères, qui pourraient l’endommager ou provoquer des interférences.
- Protégez le câble contre l’humidité et les conditions climatiques difficiles en utilisant des gaines étanches et résistantes.
- Lors de l’installation, ne serrez pas excessivement les vis ou les supports, afin de ne pas déformer ou casser l’antenne.
Assurez-vous que l’antenne est orientée correctement pour capter le meilleur signal possible. Vérifiez régulièrement les connexions pour vous assurer qu’elles sont bien fixées et qu’aucune corrosion ne s’est formée sur les contacts.
Vérifiez d’abord si le volume du système est correctement réglé et que le mode silencieux n’est pas activé. Un problème simple mais courant réside dans un câble débranché ou mal connecté. Inspectez les câbles de l’antenne et de l’alimentation, en particulier au niveau du connecteur de la radio. Un mauvais branchement peut causer une perte de signal ou des interférences.
Réinitialisation du système audio
Si les connexions sont en ordre mais que le son ne fonctionne toujours pas, essayez de réinitialiser le système. Pour cela, déconnectez la batterie pendant quelques minutes. Cela peut rétablir les paramètres d’usine et résoudre des problèmes liés au logiciel interne de l’unité.
Test des haut-parleurs
Il est aussi possible que des haut-parleurs défectueux soient à l’origine du problème. Testez chaque haut-parleur individuellement en envoyant un signal test à travers le système. Si un haut-parleur ne produit pas de son, il peut être nécessaire de le remplacer ou de vérifier les câblages internes.
Avant de commencer, débranchez la batterie pour éviter tout risque d’électrocution. Utilisez un outil adapté pour retirer le panneau de la radio sans l’endommager. Faites attention aux vis qui fixent l’unité radio dans le tableau de bord. Une fois l’unité retirée, prenez note de l’emplacement des câbles et des connexions.
Lorsque vous déconnectez les câbles, veillez à bien identifier les fils avant de les retirer. Vous pouvez utiliser un diagramme de câblage pour faciliter cette étape. Pour les nouveaux câbles, vérifiez la longueur avant de les installer pour garantir qu’ils s’adaptent correctement à l’espace disponible. Assurez-vous également que les câbles soient bien isolés pour éviter tout court-circuit.
Lorsque vous installez le nouveau système, vérifiez que chaque connexion est solide. Ne forcez pas les câbles et évitez de les plier de manière excessive. Une fois tout installé, testez le système avant de remettre le panneau en place. Assurez-vous que tous les composants fonctionnent comme prévu et que le son est clair.
Pour connecter correctement votre autoradio sur un Jeep Grand Cherokee de 2005, commencez par repérer les fils principaux : alimentation, masse, haut-parleurs et antenne. Assurez-vous d’avoir un connecteur compatible pour chaque branchement.
Le fil d’alimentation (rouge) doit être raccordé à la batterie ou à une source d’alimentation positive pour que l’autoradio fonctionne lorsque le moteur est en marche. La masse (fil noir) se connecte à une partie métallique du véhicule pour assurer le bon fonctionnement de l’équipement.
Les fils des haut-parleurs sont généralement codés par couleur. Assurez-vous de relier les fils correspondant à chaque haut-parleur aux bornes appropriées. Si le véhicule est équipé d’un amplificateur externe, il peut être nécessaire de connecter des fils supplémentaires pour l’alimentation de l’ampli.
Le fil de l’antenne (souvent bleu ou noir) doit être connecté à l’entrée prévue à cet effet sur l’autoradio pour garantir la réception optimale des stations radio.
