Le câblage de la radio dans un Dodge Ram 2007 peut parfois poser des problèmes si vous ne suivez pas les bonnes étapes. Commencez par identifier correctement les fils de l’unité principale pour éviter tout court-circuit. Le fil d’alimentation, généralement rouge, doit être raccordé à la source d’alimentation et non à la masse. Assurez-vous également de bien connecter les fils de haut-parleur pour garantir une qualité sonore optimale.
Pour les connexions de masse, recherchez le fil noir et assurez-vous qu’il est bien relié à une partie métallique du véhicule, ce qui assurera une bonne continuité de la masse. Les fils de signal, tels que ceux pour l’antenne ou la commande du volant, doivent être connectés selon leur couleur et leur fonction spécifiques, comme indiqué sur le schéma de câblage.
En cas de doute, consultez le manuel spécifique du modèle de votre véhicule pour vérifier les correspondances exactes. Si vous avez des doutes sur la compatibilité de l’équipement, il est recommandé d’utiliser un adaptateur de câblage. Cela évite les erreurs de connexion et simplifie grandement le processus d’installation de votre système audio.

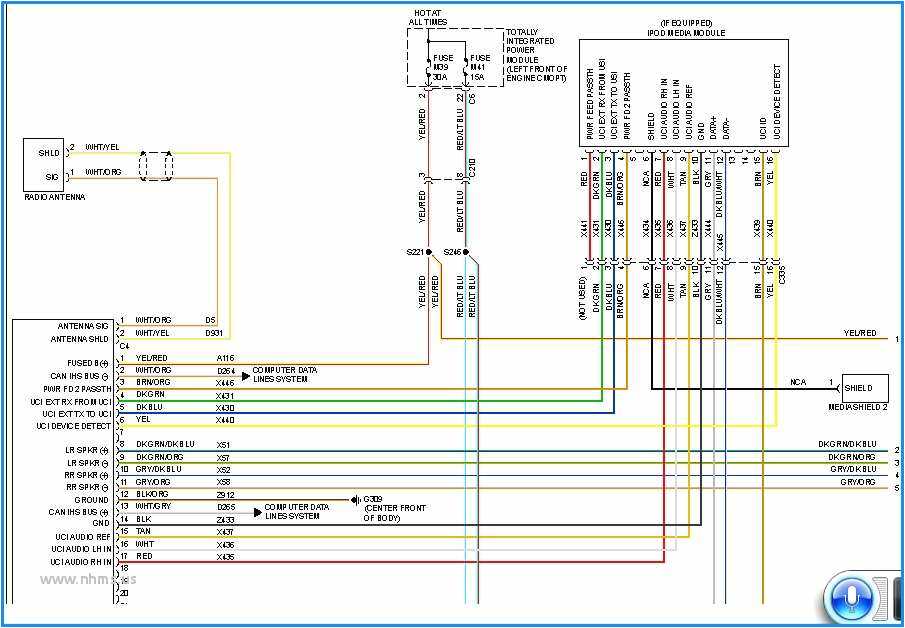

Diagramme de câblage de radio pour Dodge Ram 2007
Pour connecter correctement la radio dans un Dodge Ram 2007, il est important de connaître les codes des fils et leur fonction. Voici un guide simplifié des principales connexions à prendre en compte :
- Fil d’alimentation (Rouge) : Il fournit l’alimentation principale à la radio. Connectez-le à un circuit avec un contact, comme le fil d’alimentation du tableau de bord.
- Fil de masse (Noir) : Ce fil doit être connecté à une partie métallique du véhicule pour assurer une bonne mise à la terre.
- Fil d’antenne (Bleu) : Reliez ce fil au connecteur de l’antenne pour une réception radio correcte.
- Fil d’illumination (Jaune) : Il est connecté à la lumière du tableau de bord pour éclairer l’écran de la radio lorsque les phares sont allumés.
- Fil d’enceinte (Violet, Blanc, Vert, Gris) : Ces fils sont utilisés pour connecter les haut-parleurs avant et arrière. Assurez-vous de les connecter correctement selon les canaux gauche/droit et avant/arrière.
Vérifiez la couleur et l’emplacement de chaque fil en utilisant un multimètre avant de réaliser les connexions. Une mauvaise connexion peut entraîner des dysfonctionnements ou des courts-circuits.
Pour garantir un branchement optimal, utilisez un adaptateur de câblage spécifique pour votre modèle. Cela simplifie l’installation et évite toute modification complexe du faisceau existant.
Identification des fils d’alimentation du système radio
Pour identifier les fils d’alimentation de votre système radio, il est nécessaire de localiser le faisceau de câbles derrière l’autoradio. En général, le fil rouge est destiné à l’alimentation principale, tandis que le fil jaune est relié à la mémoire, ce qui permet à l’autoradio de garder les paramètres en mémoire lorsque le véhicule est éteint.
Fil d’alimentation principale
Le fil rouge est généralement connecté à l’alimentation principale. Ce câble est utilisé pour fournir l’énergie nécessaire au fonctionnement du système radio lorsqu’il est en marche. Vérifiez la continuité de ce fil avec un multimètre pour vous assurer qu’il n’y a pas de coupure ou de déconnexion.
Fil de mémoire
Le fil jaune sert à maintenir la mémoire des stations radio et des réglages de l’autoradio, même lorsque le moteur est éteint. Ce câble doit être alimenté en permanence, même lorsque le contact est éteint, pour que l’autoradio garde en mémoire ses paramètres. Il est important de vérifier que ce fil est bien relié à une source d’alimentation constante, généralement la batterie du véhicule.
Si vous avez des difficultés à identifier ces fils, consultez le schéma de câblage de votre véhicule pour plus de détails. Le câblage peut varier en fonction du modèle et de l’année de fabrication, mais ces deux fils sont souvent présents dans la majorité des systèmes audio automobile.
Connexion des haut-parleurs au câblage principal
Pour connecter correctement les haut-parleurs au câblage principal du système audio, il est essentiel de suivre les étapes de manière précise. Assurez-vous que les fils des haut-parleurs sont correctement insérés dans les bornes appropriées du faisceau de câblage. Les fils de chaque haut-parleur doivent être associés à un pôle positif (+) et un pôle négatif (-). Ne confondez pas ces pôles, car cela peut altérer la qualité du son ou entraîner des dysfonctionnements.
Étapes de connexion des haut-parleurs
1. Identifiez les fils pour chaque haut-parleur à l’arrière du véhicule. Chaque connexion doit correspondre à une paire de fils : un pour le signal positif et l’autre pour le signal négatif.
2. Utilisez des connecteurs adaptés pour éviter tout court-circuit. Insérez les fils dans les prises correspondantes sur le câblage principal et vérifiez qu’ils sont bien fixés.
Tableau des couleurs des fils pour chaque haut-parleur
| Haut-parleur | Fil positif | Fil négatif |
|---|---|---|
| Avant gauche | Violet | Violet/Blanc |
| Avant droit | Gris | Gris/Blanc |
| Arrière gauche | Bleu | Bleu/Blanc |
| Arrière droit | Vert | Vert/Blanc |
Vérifiez toujours les connexions une fois que vous avez terminé. Un test de fonctionnement est indispensable pour vous assurer que chaque haut-parleur reçoit correctement le signal audio. Si le son est faible ou déformé, revérifiez les connexions pour toute erreur de polarité ou de mauvais contact.
Installation d’un autoradio après remplacement
Avant de commencer l’installation, assurez-vous que votre nouveau autoradio est compatible avec le système électrique et les connecteurs de votre Dodge Ram. Vérifiez le type de câblage et les adaptateurs nécessaires. Si le modèle de remplacement nécessite un cadre ou un adaptateur spécifique pour s’ajuster correctement à votre tableau de bord, installez-le avant d’insérer l’autoradio.
Connexion des câbles
Reliez les fils de votre autoradio en suivant le schéma de câblage du véhicule. Le fil d’alimentation (généralement de couleur rouge) doit être connecté au fil d’alimentation de votre Dodge Ram. Assurez-vous que la masse (fil noir) est bien reliée à une bonne prise de terre. Les fils pour les haut-parleurs doivent être connectés aux câbles correspondants dans la voiture, en respectant les couleurs pour éviter toute confusion.
Installation physique de l’autoradio
Une fois les connexions vérifiées, insérez l’autoradio dans le logement prévu. Si vous utilisez un adaptateur de montage, assurez-vous qu’il est solidement fixé avant de poser l’appareil. Poussez doucement l’autoradio jusqu’à ce qu’il s’enclenche en place. N’oubliez pas de vérifier que tous les câbles sont correctement positionnés pour éviter toute obstruction ou dommage à l’autoradio lors du montage final.
Résolution des problèmes courants de connexion
Pour résoudre un problème de connexion avec le système radio du Dodge Ram 2007, commencez par vérifier les connexions des câbles. Assurez-vous que tous les fils sont correctement branchés, notamment les câbles d’alimentation et les câbles de haut-parleur. Un mauvais branchement peut entraîner des coupures de son ou un fonctionnement intermittent.
Problème de son faible ou absent
Si le son est faible ou absent, vérifiez les connexions des haut-parleurs. Assurez-vous que les câbles des haut-parleurs sont correctement connectés à l’unité principale. Parfois, un câble mal fixé peut provoquer un son faible ou un silence complet. Si tout est bien connecté, testez l’alimentation du système avec un multimètre pour confirmer que l’unité reçoit suffisamment de courant.
Problèmes de réception radio
Pour des problèmes de réception radio, vérifiez l’antenne. Si l’antenne est endommagée ou mal fixée, cela peut affecter la qualité du signal. Assurez-vous également que l’antenne est correctement connectée à l’unité radio. Si la réception reste médiocre, testez un autre appareil radio dans le véhicule pour exclure un problème avec l’unité elle-même.
Emplacement des fusibles associés à l’autoradio
Les fusibles associés à l’autoradio du Dodge Ram 07 se trouvent principalement dans deux endroits : le panneau de fusibles sous le tableau de bord et le boîtier de fusibles du moteur. Vérifiez d’abord le panneau sous le tableau de bord du côté conducteur. Si l’autoradio ne fonctionne pas, il se peut que le fusible soit grillé. Consultez le schéma du boîtier de fusibles pour identifier le fusible dédié à l’autoradio, souvent marqué comme « Radio » ou « Accessoires ».
Si le fusible sous le tableau de bord semble intact, inspectez ensuite celui du boîtier de fusibles moteur, généralement situé près de la batterie. Certains modèles de Dodge Ram 07 peuvent avoir un deuxième fusible lié à l’alimentation de l’autoradio dans cette zone. Remplacez tout fusible défectueux par un neuf du même ampérage pour éviter des dommages aux circuits électriques du véhicule.
Tests de fonctionnement après câblage et installation
Après avoir terminé le câblage de votre autoradio, il est essentiel de vérifier son bon fonctionnement avant de finaliser l’installation. Voici quelques étapes clés à suivre pour effectuer des tests précis.
- Vérification de l’alimentation : Assurez-vous que l’autoradio reçoit bien l’alimentation électrique. Testez la connexion du câble d’alimentation à l’aide d’un multimètre. Si vous ne recevez pas de courant, vérifiez les fusibles et les connexions principales.
- Contrôle du son : Mettez le système en marche et vérifiez le niveau sonore. Testez les haut-parleurs pour vous assurer que chaque unité fonctionne correctement. Si le son est faible ou absent, examinez les connexions des câbles des haut-parleurs.
- Connexion aux appareils externes : Testez la connexion Bluetooth ou USB pour vérifier la synchronisation des appareils externes, tels que votre téléphone ou une clé USB. Si la connexion échoue, revérifiez les câblages et les paramètres du système.
- Écran et commandes : Si votre autoradio dispose d’un écran tactile, testez la réactivité de l’écran en appuyant sur différentes zones. Assurez-vous également que les boutons physiques ou les commandes au volant répondent correctement.
- Test de la réception radio : Effectuez un test de réception pour vérifier si les stations sont captées correctement. Vous devriez essayer plusieurs fréquences pour garantir la performance de l’antenne.
Une fois ces tests effectués et tous les éléments fonctionnels confirmés, vous pouvez procéder à la fixation définitive de l’autoradio et à l’assemblage de l’ensemble du tableau de bord.
