Lorsque vous réparez ou installez une nouvelle radio dans une GMC Sierra 2008, il est crucial de connaître les connexions précises des fils pour éviter les erreurs. Un câblage incorrect peut entraîner des dysfonctionnements, des courts-circuits ou même des dommages irréversibles aux composants électriques du véhicule.
Le schéma de câblage pour la radio de la Sierra 2008 comprend plusieurs fils spécifiques pour l’alimentation, le son, et les commandes. Identifiez rapidement chaque fil grâce à son code couleur et assurez-vous de respecter l’ordre des connexions. Un câblage précis garantit que tous les composants fonctionnent sans interférence, en particulier les haut-parleurs et les commandes de volume ou de fréquence.
Les étapes principales incluent : vérifier les connexions de l’alimentation (généralement marquées en rouge et noir), connecter les fils des haut-parleurs en fonction de leur polarité, et assurer la bonne installation des câbles de commande. L’usage de connecteurs appropriés et d’outils de qualité peut faciliter l’installation tout en assurant la sécurité de l’ensemble du système.
Lorsque vous travaillez avec ce schéma, soyez attentif aux codes de couleurs et aux étiquettes des fils pour chaque fonction. Cela réduira le risque de confusion et accélérera l’installation ou la réparation de la radio.

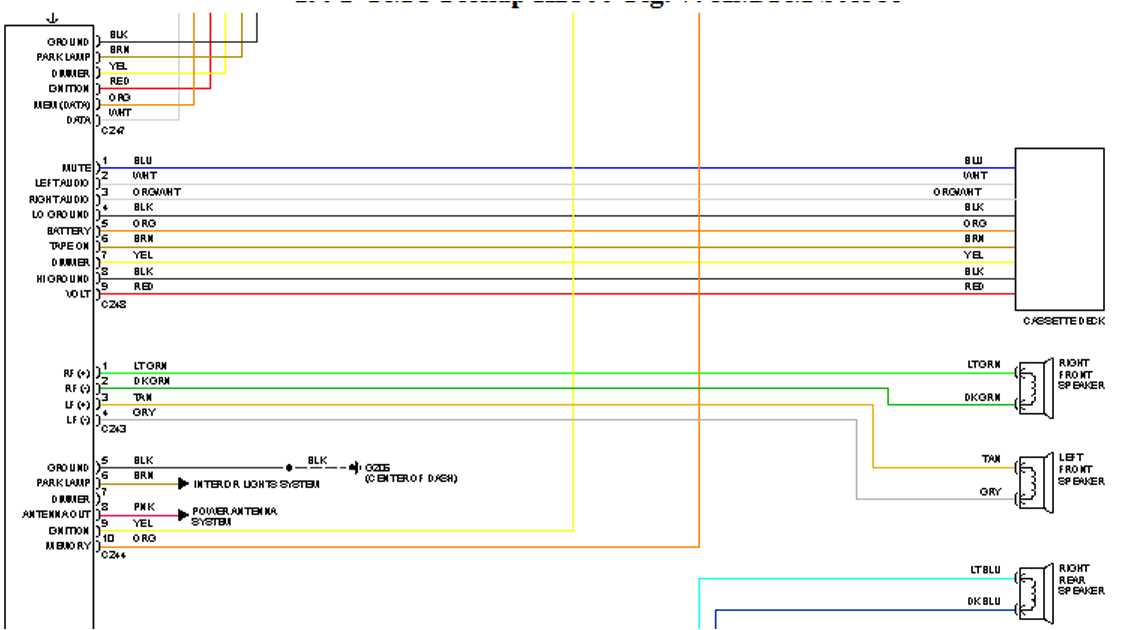

Schéma de câblage radio 08 GMC Sierra
Pour connecter correctement un autoradio dans un GMC Sierra 2008, commencez par localiser les fils d’alimentation, de haut-parleur et de signal. Le câblage standard de l’autoradio comprend plusieurs couleurs de fils qui correspondent à des fonctions spécifiques. Vérifiez les connexions pour éviter toute erreur avant de brancher le nouvel appareil.
Connexions principales
Le fil d’alimentation principal est généralement rouge, il doit être connecté à une source d’alimentation en 12V. Le fil noir sert de mise à la masse et doit être raccordé à la carrosserie du véhicule ou à un point de masse approprié. Le fil jaune, destiné à la mémoire, doit être connecté à une alimentation en permanence pour conserver les réglages de l’autoradio lorsque le moteur est éteint.
Connexions des haut-parleurs
Les fils des haut-parleurs sont souvent de couleurs spécifiques, telles que le bleu et le bleu clair pour les canaux avant et arrière. Il est important de vérifier la polarité pour éviter toute inversion des haut-parleurs, ce qui pourrait altérer la qualité du son. Les fils de chaque côté sont généralement identifiés par des couleurs distinctes : blanc pour l’avant gauche, gris pour l’avant droit, vert pour l’arrière gauche, et violet pour l’arrière droit.
Lors de l’installation, assurez-vous de bien isoler les connexions pour éviter les courts-circuits. Utilisez des connecteurs adaptés pour garantir une installation sécurisée et fiable.
Connexion de la prise d’alimentation pour un autoradio 08 GMC Sierra
Pour connecter la prise d’alimentation de l’autoradio sur un GMC Sierra 2008, vous devez d’abord identifier les fils principaux : le +12V, la masse, et l’alimentation pour l’antenne. Le +12V est souvent indiqué par un câble rouge, tandis que la masse est généralement un câble noir. L’alimentation de l’antenne peut être un fil bleu ou bleu/blanc, selon le modèle d’autoradio.
Étapes pour la connexion
1. Branchez le +12V : Connectez le câble rouge de l’autoradio au fil +12V du véhicule, habituellement trouvé dans le faisceau de câbles derrière le tableau de bord. Ce fil alimente l’autoradio dès que le véhicule est en marche.
2. Reliez la masse : Connectez le câble noir de l’autoradio au fil de masse du véhicule, qui est souvent un fil noir ou métallique. Cela permettra un bon fonctionnement et évitera les interférences dans le son.
3. Alimentation de l’antenne : Si votre autoradio nécessite une alimentation pour l’antenne, connectez le fil bleu ou bleu/blanc à la sortie prévue pour cela. Ce fil active l’antenne lorsque l’autoradio est allumé.
Conseils supplémentaires
Avant de brancher les fils, assurez-vous que le véhicule est éteint et que la batterie est déconnectée pour éviter tout risque de court-circuit. Utilisez des connecteurs de qualité pour une connexion sécurisée et durable. Si nécessaire, référez-vous au manuel de l’autoradio et au schéma de câblage spécifique de votre GMC Sierra pour vérifier les correspondances exactes des fils.
Identification des fils pour les haut-parleurs dans le schéma
Pour identifier correctement les fils des haut-parleurs dans le schéma, commencez par repérer les câbles qui proviennent de l’unité principale (autoradio). Les fils des haut-parleurs sont souvent groupés par couleurs spécifiques, mais la correspondance exacte peut varier en fonction du modèle de véhicule et de l’année de fabrication. Voici les étapes à suivre pour une identification précise :
1. Repérer les couleurs des fils
Les fils des haut-parleurs sont généralement de couleurs différentes. Selon les schémas, vous trouverez souvent :
- Fil rouge pour le haut-parleur avant droit (positif).
- Fil noir pour le haut-parleur avant droit (négatif).
- Fil bleu pour le haut-parleur avant gauche (positif).
- Fil gris pour le haut-parleur avant gauche (négatif).
- Fil vert pour le haut-parleur arrière droit (positif).
- Fil blanc pour le haut-parleur arrière droit (négatif).
- Fil violet pour le haut-parleur arrière gauche (positif).
- Fil marron pour le haut-parleur arrière gauche (négatif).
2. Vérifier la continuité des fils
Avant de connecter les fils aux haut-parleurs, il est important de tester la continuité des câbles. Utilisez un multimètre pour vérifier la continuité entre le fil et le haut-parleur. Cela permet d’éviter toute erreur de connexion qui pourrait endommager l’autoradio ou les haut-parleurs.
3. Consulter le manuel ou schéma spécifique
Bien que les couleurs des fils soient souvent standardisées, il est préférable de consulter le schéma électrique spécifique à votre modèle. Cela permettra de s’assurer que les connexions correspondent exactement à ce qui est prévu par le fabricant du véhicule.
Installation d’un autoradio après retrait de l’ancien
Pour installer un nouvel autoradio, commencez par débrancher la batterie de votre véhicule. Cela garantit une installation sécurisée, évitant tout court-circuit ou dommage aux composants électroniques. Ensuite, retirez les vis et les clips maintenant l’ancien appareil en place. Utilisez un outil de déverrouillage si nécessaire, surtout si l’autoradio est fixé avec un mécanisme de sécurité. Après avoir extrait l’ancien appareil, déconnectez les câbles d’alimentation, de haut-parleur et d’antenne.
Raccordement des câbles
Identifiez les câbles de votre nouvel autoradio en fonction des couleurs standardisées. Branchez chaque fil en suivant les indications sur le manuel du fabricant. Vérifiez que le câble d’alimentation est connecté à la bonne source d’alimentation et que les fils de haut-parleur sont correctement connectés aux sorties audio. Assurez-vous également que le câble d’antenne est bien fixé. Si votre véhicule a un câble supplémentaire pour la commande au volant, n’oubliez pas de le connecter aussi.
Montage et test
Placez le nouvel autoradio dans son emplacement. Fixez-le en utilisant les vis fournies ou celles retirées de l’ancien appareil. Une fois l’autoradio en place, rebranchez la batterie et testez l’appareil pour vérifier que tout fonctionne correctement. Vérifiez la réception radio, la lecture des fichiers audio, et assurez-vous que les haut-parleurs fonctionnent bien.
Branchement des fils de commande au volant à l’autoradio
Pour connecter correctement les fils de commande au volant à votre autoradio, suivez les étapes suivantes. Assurez-vous que les câbles de commande au volant sont compatibles avec votre modèle d’autoradio. Vous aurez généralement besoin d’un adaptateur spécifique pour établir la connexion entre les deux systèmes.
Identification des fils de commande
Commencez par identifier les fils de commande au volant. En général, ces fils sont numérotés et chaque fil correspond à une fonction spécifique : volume, changement de station, lecture/pause, etc. Référez-vous au schéma électrique de votre véhicule pour connaître l’emplacement exact des fils.
Connexion à l’autoradio
Une fois les fils identifiés, connectez-les à l’autoradio. Les autoradios modernes sont équipés de prises spécifiques pour connecter les commandes au volant. Si votre autoradio ne dispose pas de cette fonction, vous devrez utiliser un adaptateur de commande au volant compatible avec votre système.
| Fonction | Fil de commande au volant | Fil correspondant à l’autoradio |
|---|---|---|
| Volume + | Fil 1 | Fil A |
| Volume – | Fil 2 | Fil B |
| Changement de station | Fil 3 | Fil C |
| Lecture/Pause | Fil 4 | Fil D |
Après avoir fait ces connexions, assurez-vous que tout fonctionne correctement. Testez les commandes au volant pour vérifier la bonne transmission des signaux. Si des problèmes persistent, un réglage de l’adaptateur ou un diagnostic des fils pourrait être nécessaire.
Diagnostic des problèmes de câblage et solutions courantes
Vérifiez d’abord les connexions des câbles principaux du système audio. Si le son est coupé ou de mauvaise qualité, examinez les fils d’alimentation et de mise à la terre. Une mauvaise connexion ou un câble endommagé peut empêcher le bon fonctionnement de l’appareil. Assurez-vous que chaque fil est bien connecté à son terminal respectif et qu’aucun fil n’est coupé ou dénudé.
Si le problème persiste malgré des connexions solides, vérifiez les fusibles du circuit audio. Un fusible grillé peut empêcher le système de fonctionner correctement. Remplacez-le par un fusible de même capacité et testez à nouveau le système.
Un autre problème courant est la présence d’interférences électromagnétiques. Si vous entendez des bruits de fond ou des grésillements, cela peut provenir de câblages proches d’autres sources d’énergie. Essayez de repositionner les câbles ou d’utiliser des gaines pour réduire les interférences.
Les problèmes d’alimentation, comme une tension insuffisante, peuvent également affecter le bon fonctionnement du système. Utilisez un multimètre pour mesurer la tension aux bornes de l’appareil et comparez-la à la spécification du fabricant. Si la tension est inférieure à la norme, vérifiez les connexions de l’alimentation ou remplacez l’alimentation défectueuse.
Si vous avez un problème avec les boutons de commande, assurez-vous qu’ils ne sont pas obstrués ou endommagés. Parfois, un simple nettoyage ou un ajustement des câbles peut résoudre ce type de dysfonctionnement.
Enfin, si le problème persiste après avoir vérifié ces points, il est possible qu’un composant interne du système audio soit défectueux. Dans ce cas, une consultation avec un spécialiste en électronique automobile pourrait être nécessaire.
Utilisation des adaptateurs pour un câblage correct
Utiliser un adaptateur adapté facilite un câblage sans erreur, en particulier pour les installations de systèmes audio dans des véhicules. Un adaptateur de qualité garantit une connexion fiable entre les fils du véhicule et ceux du nouvel équipement audio.
Voici quelques étapes clés pour un câblage efficace avec un adaptateur :
- Vérifier la compatibilité : Avant d’acheter un adaptateur, assurez-vous qu’il est conçu pour votre modèle de véhicule. Chaque modèle peut avoir des configurations de câblage différentes.
- Suivre les instructions du fabricant : L’adaptateur doit être accompagné d’un guide de câblage. Il est crucial de suivre ce guide pour éviter les erreurs de connexion, qui peuvent entraîner des dysfonctionnements ou endommager l’équipement.
- Utiliser des connecteurs de qualité : Ne négligez pas la qualité des connecteurs. Optez pour des produits robustes, qui assureront une meilleure durabilité et sécurité des connexions électriques.
Un adaptateur de bonne qualité peut considérablement réduire les risques de câblage incorrect et vous faire gagner du temps pendant l’installation. Il permet également de minimiser les risques de court-circuit ou de dysfonctionnement de l’équipement audio.
Si vous avez un doute sur la compatibilité, consultez des forums spécialisés ou demandez l’avis d’un professionnel. L’achat d’un adaptateur compatible est une étape simple mais déterminante pour un câblage précis et fiable.
