Pour installer une radio dans un Chevrolet Silverado 1997, il est important de bien comprendre les connexions électriques. Le schéma de câblage indique où connecter chaque fil afin de garantir un fonctionnement optimal du système audio. Assurez-vous d’avoir un connecteur compatible avec le modèle de votre véhicule pour éviter tout problème lors de l’installation.
Les couleurs des fils sont déterminées par le constructeur pour chaque fonction spécifique, comme l’alimentation, le son ou les commandes au volant. Par exemple, le fil rouge est destiné à l’alimentation, tandis que le fil noir est généralement utilisé pour la mise à la terre. Il est recommandé d’utiliser un multimètre pour vérifier la polarité des fils avant de procéder à l’installation.
Gardez en tête que la configuration peut légèrement varier selon les modèles et les années. Vérifiez le manuel de votre véhicule pour des détails spécifiques à votre modèle. Une fois les connexions faites correctement, vous pourrez profiter de votre nouveau système audio sans tracas.

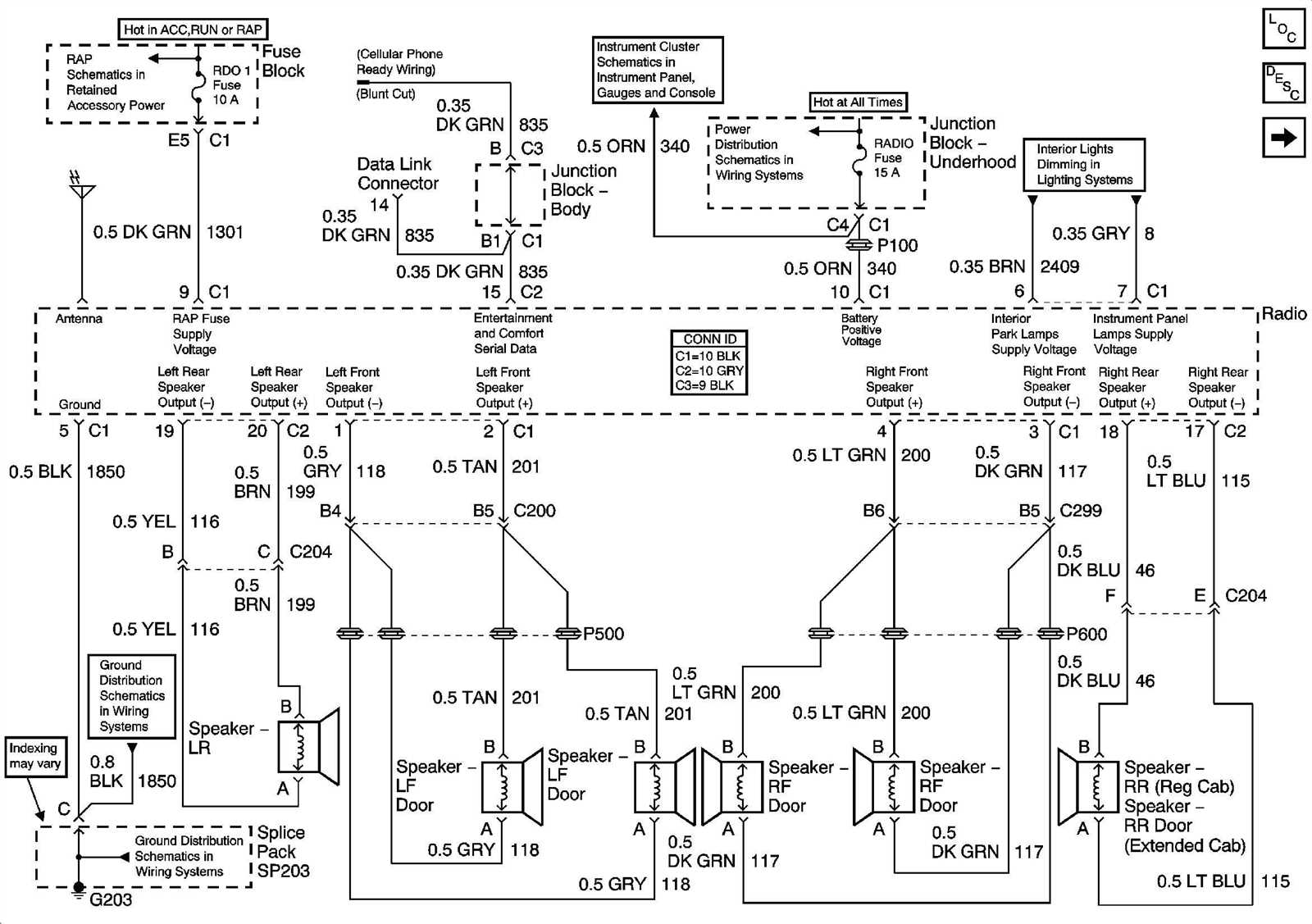

Diagramme du faisceau de câblage de la radio du Chevy Silverado 1997
Pour connecter correctement la radio du Chevy Silverado 1997, il est crucial de suivre le bon schéma de câblage. Voici un guide pratique pour vous aider à identifier chaque connexion et assurer un montage sans erreur.
Connexions principales
Le faisceau de câblage de la radio contient plusieurs fils essentiels pour le bon fonctionnement de l’appareil. Il est important de reconnaître chaque fil en fonction de sa couleur et de sa fonction avant de procéder au branchement. Vérifiez toujours les connexions avant de finaliser l’installation.
| Couleur du fil | Fonction |
|---|---|
| Rouge | Alimentation (batterie) |
| Noir | Masse (terre) |
| Jaune | Alimentation (contact) |
| Bleu | Antenne (contrôle) |
| Vert | Haut-parleur gauche (+) |
| Violet | Haut-parleur droit (+) |
| Gris | Haut-parleur avant gauche (-) |
| Blanc | Haut-parleur avant droit (-) |
Conseils pour l’installation
Avant de connecter les fils, assurez-vous de débrancher la batterie du véhicule pour éviter tout court-circuit. Vérifiez la polarité des haut-parleurs pour éviter des problèmes de son. Pour une meilleure connectivité, utilisez des connecteurs adaptés à chaque fil, surtout si le faisceau de câblage d’origine est endommagé. Une fois les branchements réalisés, testez la radio avant de fixer définitivement le tableau de bord.

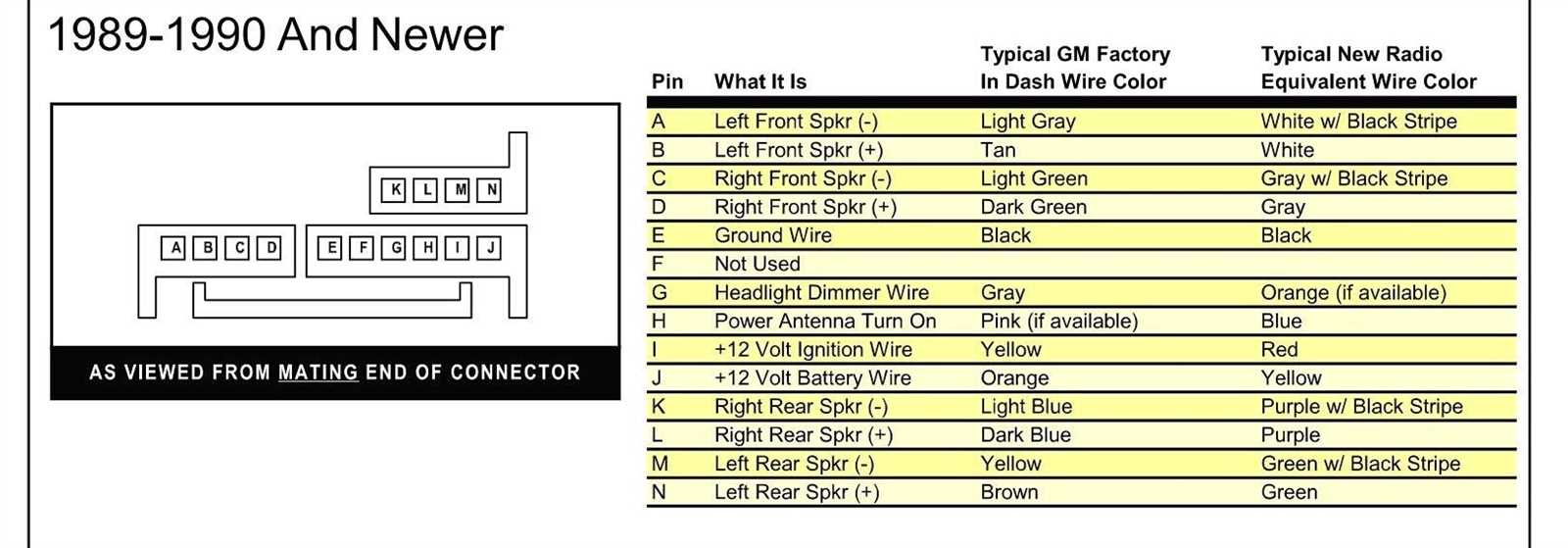

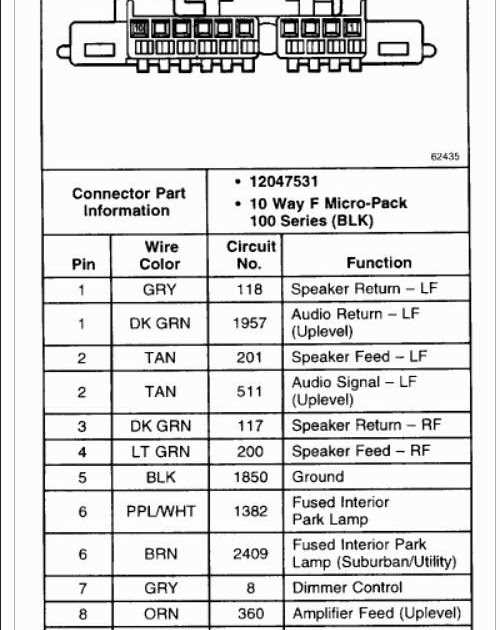

Identification des fils du faisceau de câblage
Commencez par examiner attentivement le faisceau de câblage pour repérer les fils principaux. Les couleurs des fils vous guideront généralement dans l’identification des fonctions associées. Voici les couleurs fréquemment utilisées et leur rôle typique :
- Noir : Masse ou terre.
- Rouge : Alimentation, généralement 12V.
- Jaune : Alimentation en mémoire ou batterie.
- Bleu : Fil de l’antenne électrique.
- Vert : Entrée audio (parfois pour les sorties audio).
Avant de connecter les fils, vérifiez à l’aide d’un multimètre pour confirmer les fonctions, surtout si les couleurs ne correspondent pas exactement à ce qui est attendu. Cette vérification est cruciale pour éviter les courts-circuits ou les mauvaises connexions.
Si vous n’êtes pas sûr de la correspondance entre les fils et les connexions de votre appareil, consultez le manuel du véhicule ou les spécifications du fabricant pour des informations supplémentaires sur le câblage exact. Un marquage clair sur le faisceau peut également simplifier le processus.
Connexions de l’alimentation et de la mise à la terre
Pour assurer une connexion fiable du système radio, commencez par vérifier les câbles d’alimentation et de mise à la terre. Assurez-vous que le fil d’alimentation est correctement connecté à la borne d’alimentation du faisceau et que le fil de mise à la terre est solidement fixé à un point métallique nu du châssis du véhicule.
Alimentation
L’alimentation est fournie par un câble généralement rouge, relié à la batterie ou à un fusible qui alimente le système radio. Il est crucial de vérifier la présence de 12 V sur ce câble à l’aide d’un multimètre. Si la tension est faible ou inexistante, le problème peut résider dans un fusible grillé ou une mauvaise connexion à la batterie.
Mise à la terre
Le câble de mise à la terre, souvent de couleur noire, doit être connecté à une partie du châssis du véhicule pour éviter tout problème de fonctionnement du système. Assurez-vous que le contact entre le fil de mise à la terre et le métal est propre et exempt de corrosion. Une mauvaise connexion de la mise à la terre peut entraîner des interférences ou un mauvais fonctionnement du système audio.
En vérifiant soigneusement ces connexions, vous garantissez une performance optimale et une réduction des risques de dysfonctionnement de votre radio dans le véhicule.
Analyse des câbles audio pour la sortie sonore
Vérifiez les câbles en commençant par les conducteurs qui transmettent le signal audio. Assurez-vous que chaque câble est correctement isolé pour éviter les interférences. La plupart des câbles audio utilisent des conducteurs en cuivre pour assurer une bonne conductivité.
Il est important de repérer les câbles destinés aux sorties stéréo ou aux autres systèmes multicanaux. Identifiez les couleurs de chaque câble pour garantir une connexion correcte aux différents canaux. En règle générale, le câble rouge est pour le canal droit, le câble blanc ou noir pour le canal gauche, et les câbles supplémentaires sont utilisés pour les fonctions comme la masse ou la terre.
- Vérifiez que le câble de masse est correctement connecté à la carrosserie ou à un autre point de mise à la terre pour éviter les bruits indésirables.
- Inspectez les connecteurs pour déceler toute corrosion ou usure. Des connecteurs endommagés peuvent causer une perte de qualité sonore ou une coupure du signal.
- Lors de la connexion des câbles, veillez à utiliser des adaptateurs compatibles si nécessaire pour éviter d’endommager les composants audio.
Il est recommandé de tester chaque câble après l’installation pour s’assurer que le son est clair et sans distorsion. Si des problèmes de connexion surviennent, il peut être nécessaire de vérifier la continuité des câbles ou d’envisager leur remplacement.
Comment connecter les câbles pour le contrôle du volume
Pour connecter les câbles du contrôle du volume, commencez par identifier les fils correspondant aux fonctions de volume, généralement marqués « Volume + » et « Volume -« . Ces fils doivent être raccordés au circuit de commande du volume du système audio.
Assurez-vous que les câbles du contrôle du volume sont bien isolés et raccordés de manière sécurisée à la fiche correspondante. La connexion de chaque fil doit être effectuée sur les bornes prévues à cet effet dans l’unité centrale de contrôle ou sur le module du tableau de bord, selon le modèle de votre véhicule.
Si votre système utilise un contrôleur de volume intégré dans le volant, vérifiez la compatibilité des connecteurs et reliez-les correctement à l’unité de commande. Certains véhicules nécessitent un adaptateur spécifique pour relier ces composants au faisceau principal.
Testez ensuite la fonctionnalité du contrôle du volume pour vérifier que la connexion est stable et que le volume réagit correctement aux ajustements.
Solutions pour les problèmes de signal radio
Pour améliorer la réception du signal radio dans votre Chevrolet Silverado 1997, commencez par vérifier l’antenne. Assurez-vous qu’elle est bien fixée et non endommagée. Une antenne défectueuse ou mal connectée peut causer une réception faible ou inexistante.
Optimiser les connexions
Examinez les câbles de l’harnachement. Des connexions desserrées ou corrodées peuvent affecter le signal. Nettoyez les bornes de connexion et serrez-les correctement. Envisagez de remplacer les câbles endommagés pour garantir une transmission de signal stable.
Installer un amplificateur de signal
Si le signal reste faible malgré les vérifications, l’ajout d’un amplificateur peut améliorer considérablement la réception. Ce dispositif renforce le signal capté par l’antenne, en particulier dans les zones à faible couverture radio.
Éviter les erreurs de câblage lors de l’installation
Vérifiez toujours deux fois les connexions avant de les fixer définitivement. Une mauvaise connexion peut entraîner des dysfonctionnements du système audio et des risques pour l’équipement. Assurez-vous de bien comprendre le schéma de câblage spécifique à votre modèle de véhicule pour éviter les erreurs fréquentes.
Utilisez des connecteurs de qualité et des outils appropriés pour éviter les courts-circuits ou les connexions lâches. Ne forcez pas les fils dans des espaces trop étroits et veillez à respecter les polarités des câbles, particulièrement pour les câbles d’alimentation et de masse.
Gardez les fils bien organisés et ne laissez pas de fils non connectés ou non isolés à proximité des composants électroniques sensibles. Cela réduit le risque de courts-circuits et facilite le dépannage en cas de problème.
