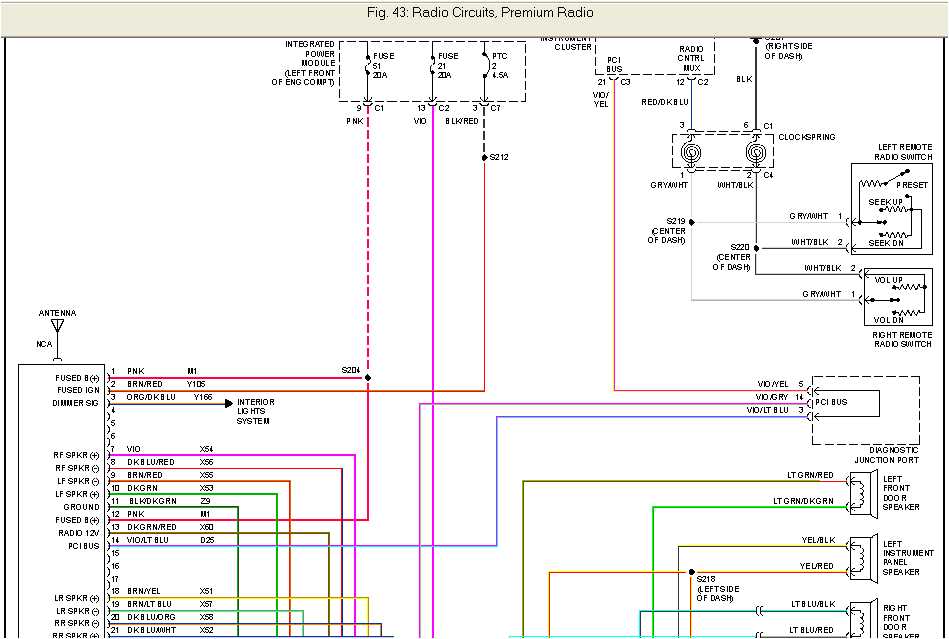

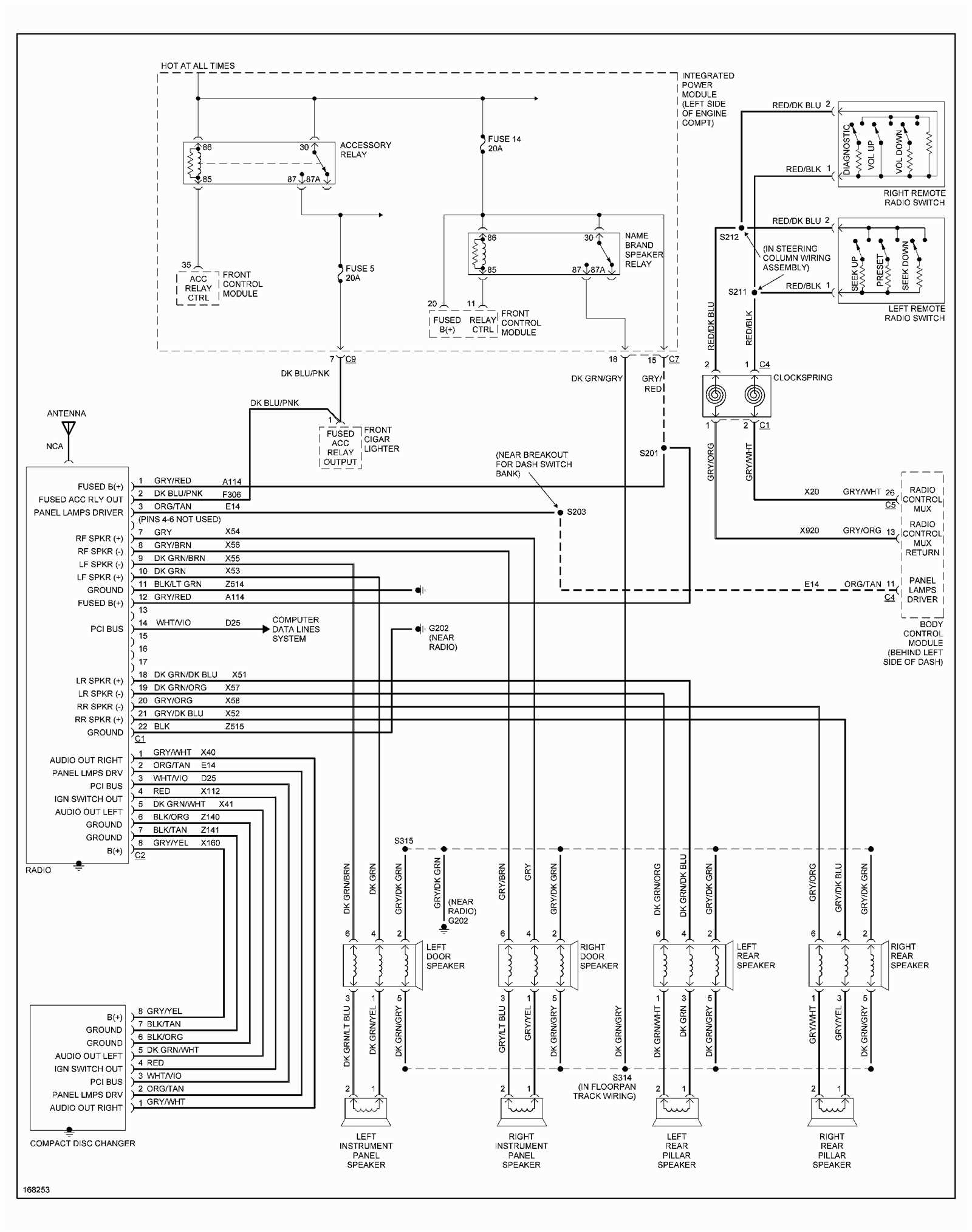

Si vous devez connecter ou réparer votre radio dans un Dodge Ram 1998, un schéma de câblage précis est indispensable pour éviter toute erreur. Ce diagramme vous guidera dans le branchement correct des fils, facilitant ainsi l’installation d’un nouveau système audio ou la réparation de l’existant.
Le schéma inclut des informations spécifiques sur les connexions de chaque fil, y compris les alimentations, les terrements et les fils de signal. En vérifiant chaque connexion et en suivant le plan étape par étape, vous pouvez vous assurer que le système audio fonctionne sans problème. Les couleurs des fils sont codées, ce qui permet de les identifier facilement, mais il est crucial de vérifier le tout avec un multimètre pour éviter toute confusion.
Avant de commencer l’installation, assurez-vous que le véhicule est éteint et que la batterie est déconnectée pour éviter les courts-circuits. Une fois le schéma en main, suivez-le méticuleusement pour garantir que chaque fil est connecté à son emplacement correspondant. Cela vous permettra de profiter d’une installation réussie et d’un système audio fonctionnel sans tracas.
Voici un plan détaillé pour un article sur le « schéma de câblage du radio de Dodge Ram 1998 », avec des sous-titres pratiques en français : Identification des fils d’alimentation du radio 1998 Dodge Ram
Pour installer un autoradio sur un Dodge Ram 1998, il est essentiel de connaître les fils d’alimentation. Voici comment les identifier précisément :
| Fil | Couleur | Fonction |
|---|---|---|
| Fil d’alimentation constant | Rouge | Fournit l’alimentation continue pour la mémoire de l’autoradio. |
| Fil d’alimentation avec contact | Jaune | Alimente l’autoradio lorsque le véhicule est en marche. |
| Fil de masse | Vert | Connexion à la masse du véhicule pour le bon fonctionnement de l’appareil. |
| Fil d’illumination | Blanc | Active l’éclairage de l’autoradio lorsque les phares sont allumés. |
Vérifiez chaque fil à l’aide d’un multimètre avant de procéder à l’installation. Une identification correcte des fils permet d’éviter des erreurs de connexion et assure un fonctionnement optimal de l’autoradio.
Comment connecter les haut-parleurs correctement
Connectez les fils du haut-parleur aux bornes appropriées du récepteur en veillant à respecter la polarité. Reliez le fil positif (généralement rouge) à la borne marquée « + » et le fil négatif (généralement noir) à la borne marquée « -« . Assurez-vous que les connexions sont bien serrées pour éviter toute perte de signal ou bruit. Utilisez des câbles de bonne qualité pour garantir une transmission claire du son.
Lorsque vous connectez plusieurs haut-parleurs, répartissez-les correctement entre les canaux gauche et droit pour éviter les interférences. Pour des connexions à plusieurs haut-parleurs, il peut être nécessaire d’utiliser des connecteurs en série ou en parallèle, selon la configuration de votre système audio. N’oubliez pas de vérifier que l’impédance des haut-parleurs est compatible avec celle de l’amplificateur pour éviter d’endommager les composants.
Testez le système après avoir effectué les connexions pour vérifier que chaque haut-parleur fonctionne correctement et qu’il n’y a pas de grésillement ou de bruit indésirable. En cas de problème, revérifiez les connexions et assurez-vous que tous les fils sont en bon état.
Schéma de câblage pour l’antenne de radio
Pour connecter correctement l’antenne de radio dans votre Dodge Ram 1998, vous devez d’abord identifier le câble principal de l’antenne qui est généralement situé à l’arrière du récepteur radio. Ce câble doit être relié au connecteur d’antenne qui se trouve souvent à proximité du tableau de bord ou du coffre, selon la configuration du véhicule.
Connexion de l’antenne au récepteur
Le câble d’antenne doit être inséré dans la prise d’antenne de votre récepteur. Vérifiez que le connecteur est bien fixé et que le câble est correctement orienté pour assurer une connexion stable. Si le récepteur utilise un connecteur FAKRA ou DIN, assurez-vous de choisir le bon adaptateur pour une installation sans problème.
Branchement à la masse
Assurez-vous que le câble d’antenne est bien connecté à la masse du véhicule. Cela peut être effectué en reliant un fil métallique au châssis ou à une partie métallique non peinte du véhicule. Une bonne connexion à la masse améliore la réception du signal radio et prévient les interférences.
Installation des fils pour les commandes du tableau de bord
Pour une installation correcte des fils pour les commandes du tableau de bord, commencez par localiser les câbles nécessaires sur le faisceau de câblage principal. Utilisez un testeur de câbles pour vérifier les connexions et assurez-vous de couper l’alimentation avant de travailler sur le circuit.
Reliez les fils aux bornes correspondantes de l’unité de commande du tableau de bord. Les couleurs des fils doivent être soigneusement vérifiées selon le diagramme de câblage du véhicule. Fixez les fils avec des serre-câbles pour éviter tout mouvement ou court-circuit pendant l’utilisation du véhicule.
Une fois les connexions établies, vérifiez leur solidité en les tirant légèrement. Si elles sont bien fixées, branchez le tableau de bord et testez les commandes pour vérifier que tout fonctionne correctement.
Si des dysfonctionnements apparaissent, revérifiez les connexions et assurez-vous qu’aucun fil n’est mal placé ou coupé. Un travail minutieux garantira un fonctionnement optimal des commandes du tableau de bord.
Test et dépannage du câblage du système audio
Vérifiez d’abord l’alimentation de votre radio. Assurez-vous que le fusible est en bon état et que les connexions à la batterie sont solides. Si la radio ne s’allume pas, il est souvent utile de tester les fils d’alimentation avec un multimètre pour vérifier qu’ils reçoivent bien du courant.
Contrôle des connexions des haut-parleurs
Examinez les fils des haut-parleurs pour détecter tout signe de dommage ou de déconnexion. Si vous avez des coupures ou des fils usés, il est conseillé de les remplacer ou de les isoler correctement. Utilisez un testeur de continuité pour vérifier chaque connexion individuelle. Si l’un des haut-parleurs ne fonctionne pas, la cause peut être une mauvaise connexion à l’arrière du récepteur ou un fil défectueux.
Vérification du fil de terre
Le fil de terre est essentiel pour une bonne performance du système audio. Assurez-vous qu’il est bien connecté à une surface métallique propre du véhicule, sans rouille ni saleté. Un mauvais contact peut entraîner des grésillements ou une mauvaise réception. Testez-le en débranchant et reconnectant le câble, puis vérifiez la qualité du son.
- Testez les câbles d’alimentation avec un multimètre pour vérifier qu’ils sont sous tension.
- Contrôlez la continuité des câbles des haut-parleurs à l’aide d’un testeur.
- Vérifiez les connexions de la terre et assurez-vous qu’elles sont sécurisées.
- Remplacez les câbles endommagés ou usés pour éviter toute perte de signal.
Solutions pour l’intégration de dispositifs supplémentaires
Pour intégrer des dispositifs supplémentaires à votre système de radio, commencez par vérifier les ports disponibles sur votre autoradio. Si votre modèle dispose d’un port auxiliaire ou USB, il est facile de connecter des périphériques comme un téléphone ou un lecteur MP3.
Utilisation de boîtiers d’adaptation
Si votre radio ne dispose pas de ces ports, un boîtier d’adaptation peut être nécessaire. Ces boîtiers se connectent directement à l’arrière de votre autoradio et permettent d’ajouter des entrées auxiliaires, des ports USB ou même des interfaces Bluetooth. Assurez-vous que l’adaptateur est compatible avec le modèle de votre véhicule.
Connexion Bluetooth sans fil
- Les kits Bluetooth sont des options populaires pour intégrer un son sans fil. Ils se branchent souvent sur le port AUX ou USB et permettent une connectivité Bluetooth avec des appareils mobiles.
- Vérifiez que l’adaptateur Bluetooth offre des fonctionnalités comme l’affichage des informations sur l’écran de la radio, la gestion des appels et la compatibilité avec différents appareils.
En utilisant ces solutions, vous pourrez facilement ajouter des dispositifs supplémentaires à votre radio sans modifier considérablement l’équipement existant. Les kits d’adaptation et les connexions Bluetooth sont des moyens simples et abordables pour améliorer les fonctionnalités de votre système audio automobile.
