Pour connecter correctement le système radio de votre Ford F150 1998, commencez par identifier les fils essentiels du faisceau. Assurez-vous d’avoir un diagramme précis pour éviter toute confusion et garantir que chaque connexion est réalisée dans le bon ordre. Ce guide vous fournira une vue d’ensemble des câblages nécessaires et des étapes à suivre.
Le câble d’alimentation principal, souvent de couleur jaune, alimente la radio. Le fil noir sert de terre, et vous trouverez le fil rouge comme celui qui gère l’allumage de l’unité. Pour la connexion des haut-parleurs, chaque couleur de fil a un rôle précis, comme les fils blanc et gris pour les haut-parleurs avant, et violet et vert pour les haut-parleurs arrière.
Utilisez un multimètre pour vérifier chaque fil avant de réaliser les connexions afin d’éviter tout court-circuit. Il est également conseillé de sécuriser les fils avec des connecteurs appropriés pour éviter les déconnexions ou les interférences dans le futur. Suivre ce schéma vous permettra de profiter d’un système audio fonctionnel sans tracas.

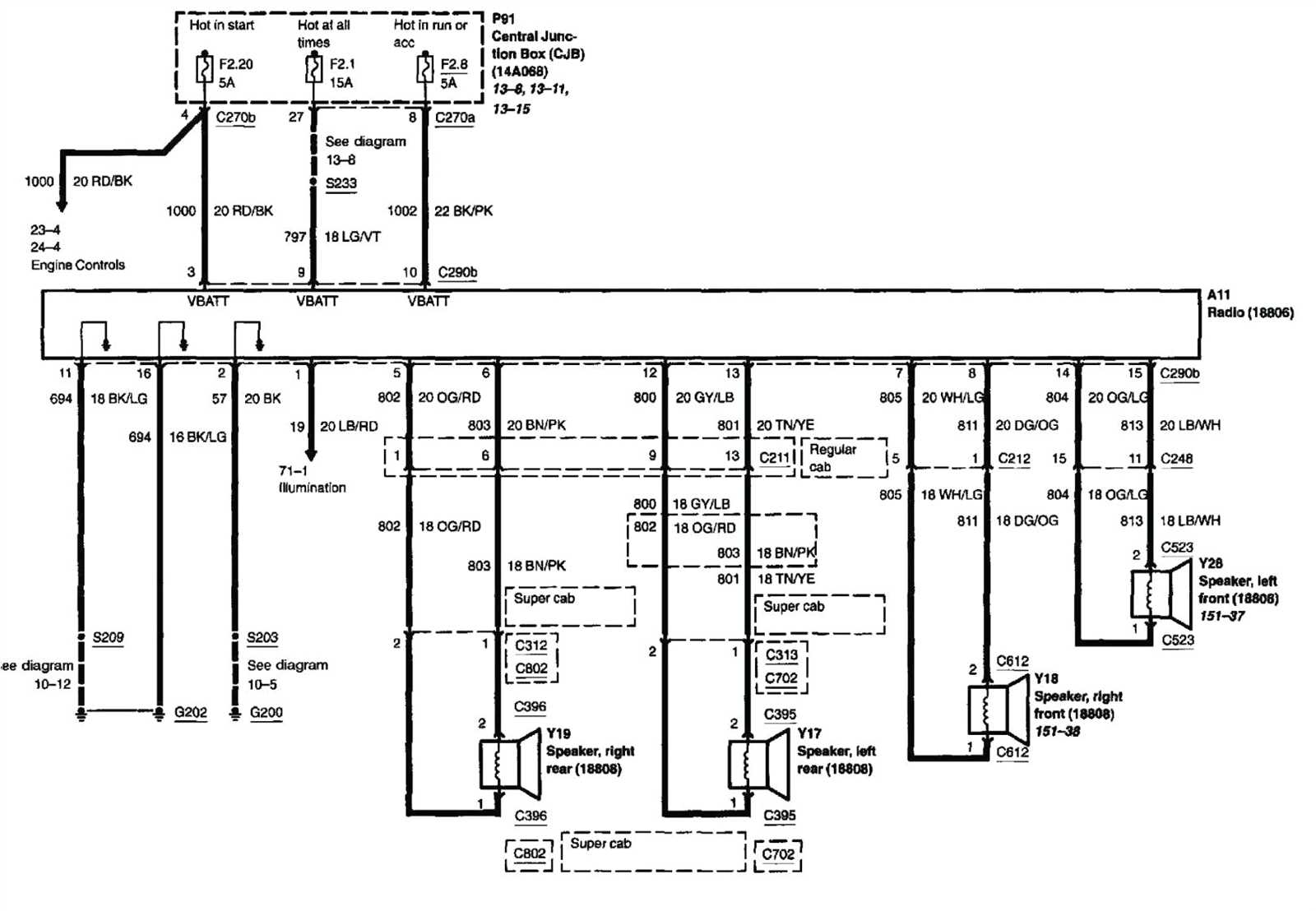

Schéma de câblage radio du Ford F150 1998
Pour connecter correctement la radio du Ford F150 1998, commencez par identifier les fils d’alimentation, de mise à la terre et de haut-parleurs. Le fil d’alimentation est généralement de couleur rouge, tandis que le fil de mise à la terre est noir. Les fils des haut-parleurs sont souvent codés par couleur: avant gauche (bleu), avant droit (blanc), arrière gauche (gris) et arrière droit (vert). Assurez-vous de vérifier la polarité des fils des haut-parleurs pour un son optimal.
Les autres connexions comprennent le fil d’antenne et le fil d’illumination. Le fil d’antenne peut être connecté directement à la prise d’antenne de la radio, tandis que le fil d’illumination, souvent de couleur jaune, sert à éclairer le panneau de la radio lorsque les phares sont allumés.
Si vous utilisez un adaptateur de faisceau, suivez les indications fournies avec cet adaptateur pour connecter chaque fil aux prises correspondantes. Un câblage incorrect peut entraîner des dysfonctionnements ou des courts-circuits. Vérifiez toujours deux fois les connexions avant de rebrancher la batterie et d’allumer l’appareil.
Enfin, avant de finaliser l’installation, testez la radio pour vous assurer que chaque fonction, y compris les haut-parleurs et l’antenne, fonctionne correctement. Un câblage bien effectué garantit une performance stable et fiable du système audio de votre Ford F150.
Identification des fils pour le système audio
Pour connecter correctement le système audio dans un Ford F150 de 1998, il est nécessaire de comprendre la fonction de chaque fil. Voici les couleurs et leurs correspondances générales dans le câblage du radio :
Fil d’alimentation (rouge) : Ce fil fournit l’alimentation au système audio. Il doit être connecté à une source d’alimentation 12V qui s’active lors de l’allumage du véhicule.
Fil de masse (noir) : Le fil de masse doit être relié à une surface métallique non peinte du véhicule pour assurer un bon retour électrique.
Fil d’illumination (jaune) : Ce fil permet d’éclairer les commandes du système audio lorsque les phares sont allumés.
Fil d’antenne (bleu) : Il est utilisé pour le signal radio et doit être connecté à l’antenne du véhicule afin de capter correctement les stations de radio.
Fils des haut-parleurs : Chaque haut-parleur a un fil positif et un fil négatif, généralement de couleur distincte. Les fils de couleur blanc et gris sont pour les canaux avant, tandis que violet et vert sont pour les canaux arrière.
Assurez-vous que les connexions sont fermes et que les fils ne sont pas exposés à des risques de court-circuit. Utilisez des connecteurs appropriés pour chaque fil afin de garantir la sécurité et la durabilité du système audio.
Connexion de l’alimentation et du système de mise à la masse
Pour établir une connexion correcte de l’alimentation, il est crucial de suivre les étapes suivantes afin d’assurer une installation sécurisée et fonctionnelle du système audio dans le Ford F150 de 1998.
La première étape consiste à connecter le fil d’alimentation principal à la borne positive de la batterie du véhicule. Utilisez un fil de section appropriée pour éviter toute perte de puissance. Assurez-vous que le fusible est installé près de la borne de la batterie pour une protection maximale contre les courts-circuits.
Ensuite, le fil de mise à la masse doit être relié à un point métallique nu du châssis du véhicule. Choisissez un endroit propre et sans peinture pour garantir une bonne conductivité. Il est conseillé d’utiliser un boulon ou une vis déjà existant pour fixer ce fil, afin d’éviter de percer de nouveaux trous dans le châssis.
| Composant | Connexion |
|---|---|
| Alimentation | Borne positive de la batterie |
| Mise à la masse | Point métallique nu sur le châssis |
Vérifiez que toutes les connexions sont bien serrées et qu’il n’y a pas de risques de court-circuit. Après avoir relié l’alimentation et la mise à la masse, testez le système pour vous assurer qu’il fonctionne correctement.
Raccordement des haut-parleurs pour un son optimal
Pour obtenir une qualité sonore maximale dans votre Ford F150 1998, il est important de connecter correctement vos haut-parleurs à votre système audio. Commencez par vérifier les spécifications des haut-parleurs et de l’amplificateur pour vous assurer de la compatibilité des puissances. Utilisez des câbles de qualité et évitez les fils trop fins pour garantir un son sans distorsion.
Choisir les bons câbles
Utilisez des câbles avec une bonne capacité de transmission. Des câbles de 16 AWG sont recommandés pour les connexions standard, tandis que des câbles de 14 AWG peuvent être nécessaires pour des configurations plus puissantes. Assurez-vous également d’utiliser des connecteurs adaptés, tels que des fiches bananes ou des connecteurs à vis, pour maintenir une connexion solide et sans interférences.
Respecter la polarité des connexions
Veillez à respecter la polarité (+ et -) lors du raccordement des haut-parleurs. Une inversion de la polarité peut entraîner un son déséquilibré, avec des basses moins présentes. Identifiez les bornes + et – sur chaque haut-parleur et connectez-les de manière cohérente à la sortie correspondante sur l’autoradio ou l’amplificateur.
Une fois ces étapes réalisées, vérifiez le fonctionnement du système en testant chaque haut-parleur. Un son clair et équilibré est le signe d’une installation correcte.
Solutions aux problèmes courants de câblage
Pour résoudre les problèmes de câblage de votre autoradio, commencez par vérifier les connexions. Les fils mal connectés ou usés peuvent entraîner des dysfonctionnements du son ou de l’alimentation.
- Fils déconnectés : Vérifiez chaque connexion pour vous assurer que les fils sont correctement branchés. Un fil mal connecté peut empêcher le bon fonctionnement de l’autoradio.
- Courts-circuits : Utilisez un multimètre pour tester les fils. Un court-circuit peut être la cause de l’arrêt soudain de l’appareil. Si un court-circuit est détecté, isolez et remplacez les fils endommagés.
- Problèmes de masse : Un mauvais raccordement à la masse peut causer une perte de signal. Assurez-vous que le câble de masse est bien fixé et qu’il n’y a pas de corrosion.
Si l’autoradio ne s’allume pas, il peut s’agir d’une fusible grillé. Vérifiez le fusible et remplacez-le si nécessaire. Si le problème persiste, inspectez les câbles d’alimentation pour détecter des signes d’usure ou de déconnexion.
- Fusibles : Si le fusible est grillé, il est important de le remplacer par un modèle de même intensité. Un fusible incorrect pourrait endommager le système électrique du véhicule.
- Vérification des câbles d’alimentation : Les câbles doivent être en bon état et bien fixés aux bornes de l’autoradio et de la batterie. Un câble desserré ou usé peut empêcher l’alimentation correcte de l’appareil.
Les problèmes de son peuvent également être dus à des connexions audio défectueuses. Examinez les fils qui relient l’autoradio aux haut-parleurs. Assurez-vous qu’il n’y a pas de fils cassés ou de contacts sales.
- Connexions des haut-parleurs : Si vous remarquez des coupures de son ou des bruits parasites, vérifiez les câbles audio et les connexions sur les haut-parleurs. Un fil débranché ou un contact défectueux peut être la cause.
Modification et personnalisation du câblage pour des fonctionnalités avancées
Pour ajouter des fonctionnalités avancées à votre système audio, commencez par ajuster le câblage pour permettre l’intégration de nouveaux appareils, comme des amplificateurs ou des lecteurs multimédia externes. Utilisez des câbles de qualité supérieure pour éviter toute perte de signal et garantir une bonne performance. Vérifiez que chaque composant est bien isolé pour éviter des courts-circuits ou des interférences.
Pour l’ajout d’un amplificateur, branchez les câbles de puissance directement à la batterie, en utilisant un fusible adapté pour la sécurité. Il est aussi important d’assurer que le câble de masse est correctement connecté pour minimiser les bruits indésirables. Les câbles de haut-parleur doivent être acheminés correctement et bien fixés pour maintenir une excellente qualité sonore.
Si vous souhaitez intégrer un module Bluetooth ou un système de navigation, vous devrez installer un adaptateur compatible. Assurez-vous que les connexions au système d’alimentation sont sécurisées et vérifiez les spécifications de chaque module pour éviter des incompatibilités.
Pour les véhicules équipés de commandes au volant, un câble de commande spécifique permet d’interfacer le système de radio avec le volant. Cette modification nécessite l’utilisation d’un adaptateur approprié, qui peut varier selon la marque et le modèle de votre voiture.
En personnalisant les câblages, vous créez un système plus flexible qui répond à vos besoins spécifiques, que ce soit pour améliorer la qualité sonore ou ajouter des fonctionnalités supplémentaires. L’essentiel est de toujours vérifier les schémas de câblage et de tester chaque connexion avant de procéder à l’installation complète pour éviter des erreurs coûteuses.
Vérification de la conformité avec les normes de sécurité électriques
Vérifiez toujours que tous les fils et connecteurs sont bien isolés et qu’aucune partie métallique n’est exposée. Cela prévient tout risque de court-circuit et d’électrocution. Utilisez des câbles conformes aux normes locales et assurez-vous qu’ils sont de la bonne section pour supporter la charge électrique de l’appareil.
Testez les connexions avec un multimètre pour vérifier qu’aucune tension n’est présente sur les fils non utilisés. Si vous remarquez des fluctuations ou des signes d’usure sur le câblage, remplacez immédiatement les composants défectueux pour éviter toute défaillance électrique.
Assurez-vous que tous les composants respectent les certifications de sécurité comme la norme CE. C’est un gage de conformité aux régulations européennes et un moyen de garantir que le montage est sécurisé et fiable.
Il est également recommandé d’utiliser des fusibles ou des disjoncteurs adaptés à la puissance du système. Cela permet de protéger votre véhicule en cas de surcharge électrique ou de court-circuit.
Avant de reconnecter le système, vérifiez les résistances de chaque câble. Si les valeurs mesurées sont trop faibles ou trop élevées, le câblage pourrait être endommagé ou mal installé, ce qui nécessite une intervention immédiate.
