Le câblage du radio pour un Ford Ranger de 1999 peut parfois être compliqué sans un schéma clair. Voici un guide détaillé pour comprendre les connexions nécessaires. Avant de commencer, il est essentiel de vérifier que l’alimentation du véhicule est coupée pour éviter tout risque de court-circuit.
Pour connecter correctement le radio, il faut s’assurer que les fils de l’alimentation, de la mise à la masse, et de l’antenne soient correctement identifiés. Les fils de la batterie sont généralement de couleur rouge, tandis que ceux de la masse sont noirs. Ces couleurs peuvent légèrement varier, il est donc recommandé de se référer au manuel du véhicule ou au schéma de câblage spécifique.
Une fois les fils d’alimentation et de masse connectés, il est crucial de connecter les fils des haut-parleurs de manière appropriée. Chaque enceinte doit être reliée à son propre fil, respectant le code de couleur. Par exemple, le fil vert et noir est souvent utilisé pour l’enceinte avant gauche, et ainsi de suite pour les autres haut-parleurs. Il est important de bien isoler les connexions pour éviter les interférences.
Si vous avez un modèle avec des fonctionnalités supplémentaires comme un lecteur CD ou un système de navigation, assurez-vous que les câbles supplémentaires (comme ceux de la commande de l’écran tactile ou du microphone) soient également bien raccordés en suivant les instructions du fabricant. Le respect des connexions peut garantir que toutes les fonctions du système multimédia fonctionneront correctement.

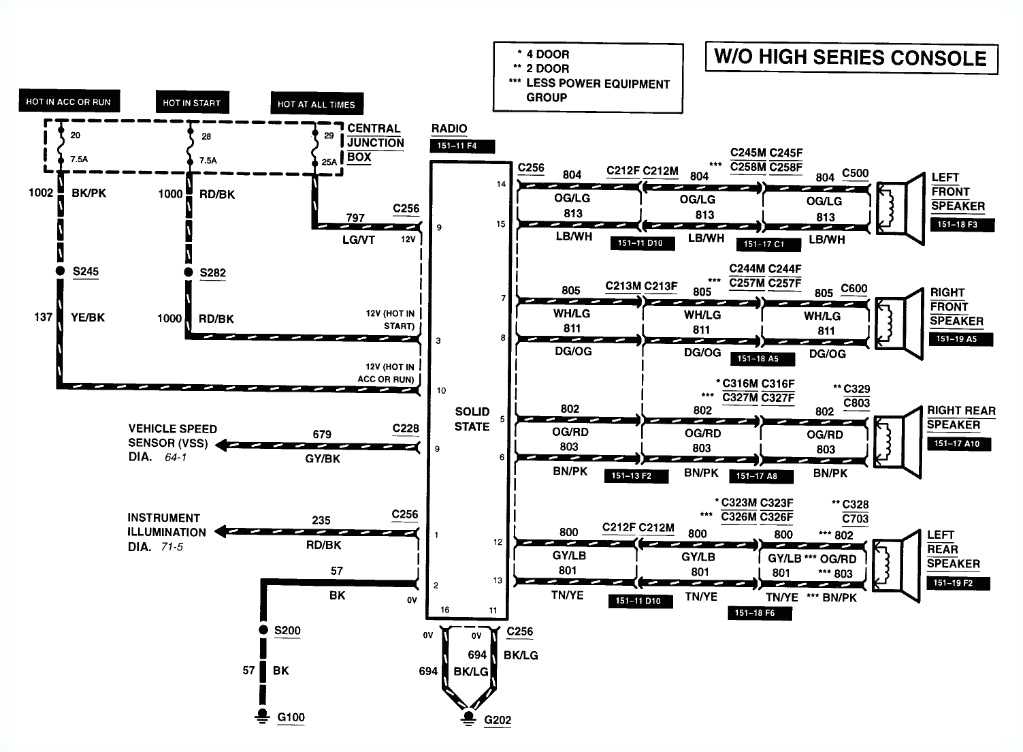

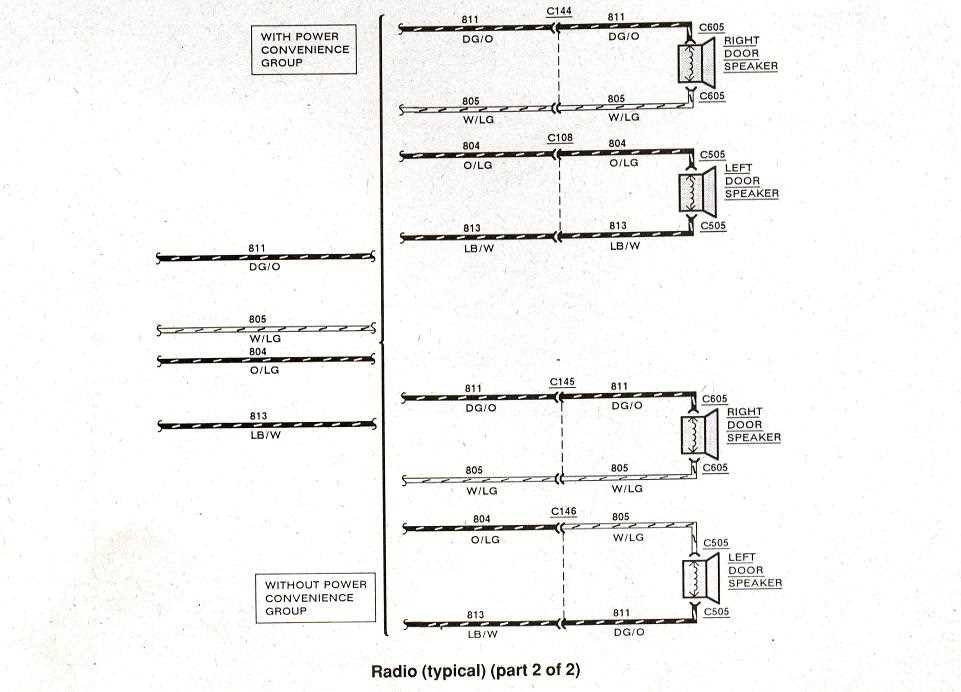

Schéma de câblage de radio pour le Ford Ranger 1999
Pour connecter une radio dans un Ford Ranger 1999, commencez par identifier les fils d’alimentation et de signal. Le fil rouge est généralement utilisé pour l’alimentation en 12V, tandis que le noir est destiné à la masse. Le jaune sert souvent pour la mémoire, permettant à la radio de se souvenir des paramètres même après l’arrêt du moteur.
Les fils d’enceintes sont divisés en paires. Le fil vert et vert avec une bande noire se connectent à l’enceinte avant gauche, tandis que le gris et le gris avec une bande noire vont à l’enceinte avant droite. Les fils blanc et blanc avec une bande noire sont pour l’enceinte arrière gauche, et le violet et violet avec une bande noire pour l’enceinte arrière droite.
Il est conseillé d’utiliser un adaptateur de faisceau de câblage pour éviter d’endommager les connexions d’origine du véhicule. Vérifiez également la polarité des fils avant de procéder à l’installation. Si la radio ne s’allume pas ou si le son est inversé, il peut être nécessaire de rebrancher les fils dans leur position correcte.
Identification des fils de connexion pour la radio
Pour connecter correctement la radio de votre Ford Ranger 1999, commencez par repérer les fils d’alimentation et de signal. Le fil rouge est généralement destiné à l’alimentation principale, tandis que le fil jaune est utilisé pour la connexion à la batterie, permettant ainsi à la radio de conserver les réglages même lorsque le véhicule est éteint.
Le fil noir sert de masse et doit être connecté à une partie métallique du véhicule. Le fil bleu, quant à lui, est destiné à l’antenne et se branche généralement à l’antenne de votre voiture pour améliorer la réception.
Les fils de haut-parleurs sont également importants. Les fils de couleur blanche et blanche/noire sont pour les haut-parleurs avant gauche, tandis que les fils gris et gris/noir correspondent aux haut-parleurs avant droit. Pour les haut-parleurs arrière, vous trouverez des fils verts (gauche) et violets (droit). Ces fils doivent être connectés aux bornes correspondantes de la radio.
Vérifiez toujours les codes couleur pour vous assurer de la bonne connexion des fils. Si des couleurs spécifiques ne correspondent pas, consultez un schéma de câblage spécifique à votre modèle pour éviter toute erreur. Les connexions sécurisées garantissent une bonne performance sonore et une utilisation sans problème de votre système audio.
Localisation des câbles d’alimentation et de terre
Pour localiser les câbles d’alimentation et de terre dans un modèle 1999 de Ford Ranger, commencez par identifier le faisceau principal situé derrière le tableau de bord. Il s’agit généralement de fils de couleur noire pour la terre et rouge ou jaune pour l’alimentation. Les câbles d’alimentation sont souvent connectés à la batterie via un relais, tandis que les câbles de terre se fixent directement à la carrosserie du véhicule.
Identification des câbles d’alimentation
Les câbles d’alimentation sont généralement plus épais et souvent associés à des fusibles ou à un bloc de distribution d’énergie. Vérifiez le côté positif de la batterie, où le câble rouge est relié à une prise de fusible qui alimente directement le système audio. Si un relais est présent, il est également connecté à ce faisceau.
Identification des câbles de terre
Les câbles de terre sont souvent noirs et se connectent à la carrosserie du véhicule. Ils servent à compléter le circuit électrique et garantir une bonne mise à la terre de l’équipement. Ils sont situés près du boîtier de la batterie ou sous le tableau de bord. Assurez-vous que le câble de terre est propre et bien fixé pour éviter tout problème de signal ou de bruit.
Connexion des haut-parleurs à la radio
Pour connecter correctement les haut-parleurs à la radio de votre Ford Ranger 1999, suivez ces étapes précises :
Étapes de connexion
- Identifiez les fils de chaque haut-parleur. Ils sont généralement codés par couleur : rouge pour le positif et noir pour le négatif.
- Localisez les connecteurs sur le câblage de la radio. Vous trouverez des fils spécifiques pour chaque haut-parleur. Assurez-vous que chaque fil de la radio est correctement relié à celui du haut-parleur correspondant.
- Utilisez des connecteurs adaptés pour chaque connexion afin d’assurer un contact sûr et sans interférences.
Vérifications importantes
- Avant de finaliser la connexion, vérifiez les polarités des haut-parleurs. Un branchement incorrect pourrait entraîner une perte de qualité sonore.
- Testez le système après avoir tout raccordé pour vous assurer que chaque haut-parleur fonctionne correctement.
- Évitez les fils endommagés, car cela pourrait affecter la performance sonore ou provoquer des courts-circuits.
Ces étapes vous permettront de connecter efficacement les haut-parleurs à la radio, assurant ainsi une meilleure expérience audio.
Utilisation du fil de commande d’antenne électrique
Le fil de commande d’antenne électrique permet d’activer et de désactiver l’antenne de votre véhicule selon le fonctionnement du système audio. Il est essentiel de connecter ce fil correctement pour garantir que l’antenne s’étende automatiquement lors de l’allumage de la radio et se rétracte lorsque la radio est éteinte.
Localisation du fil de commande
Le fil de commande d’antenne se trouve généralement dans le faisceau de câblage du système radio. Il est souvent de couleur bleue ou bleue avec une rayure blanche, bien que cela puisse varier. Assurez-vous de consulter le schéma de câblage de votre véhicule pour identifier le bon fil.
Connexion correcte
Il est crucial de connecter ce fil au terminal de commande d’antenne de l’unité radio. Si ce fil n’est pas correctement connecté, l’antenne ne fonctionnera pas comme prévu, ce qui peut entraîner des problèmes de réception.
| Étape | Action |
|---|---|
| 1 | Localisez le fil de commande d’antenne (souvent bleu) dans le faisceau de câblage de votre véhicule. |
| 2 | Vérifiez la connexion avec le fil de l’unité radio prévu à cet effet. |
| 3 | Reliez le fil de commande à la borne appropriée de l’unité radio. |
| 4 | Testez le fonctionnement de l’antenne après avoir tout connecté. |
Vérifiez régulièrement que le fil de commande est intact, car une défaillance peut empêcher l’antenne de fonctionner correctement et affecter la qualité du signal radio.
Problèmes courants et solutions de câblage
Si votre radio ne s’allume pas, vérifiez d’abord les fusibles. Un fusible grillé est une cause fréquente. Remplacez-le et vérifiez si la radio fonctionne. Si le problème persiste, inspectez le câblage pour détecter des fils desserrés ou coupés. Assurez-vous que les connexions sont sécurisées et sans corrosion.
Un autre problème courant est l’absence de son malgré l’allumage de la radio. Cela peut être dû à une mauvaise connexion entre les fils d’alimentation et les haut-parleurs. Vérifiez chaque fil connecté aux haut-parleurs et assurez-vous qu’ils sont bien fixés. Si nécessaire, resserrez ou remplacez les connexions défectueuses.
Si la radio se coupe de manière aléatoire, il est probable qu’il y ait un problème avec le fil d’alimentation. Un mauvais contact ou un fil usé peut provoquer une coupure intermittente. Examinez les câbles d’alimentation et de mise à la terre pour vous assurer qu’ils ne sont ni endommagés ni mal connectés.
Dans certains cas, des interférences ou un bruit de fond peuvent se produire. Cela résulte souvent de mauvaises connexions ou de câbles mal isolés. Assurez-vous que les fils sont correctement installés et éloignés des autres câbles susceptibles de provoquer des interférences électromagnétiques.
Conseils pour l’amélioration du système audio
Pour améliorer la qualité sonore de votre véhicule, commencez par remplacer les haut-parleurs d’origine. Optez pour des modèles offrant une meilleure réponse en fréquence et une plus grande puissance pour des basses plus profondes et des aigus plus clairs.
Choisir un amplificateur adapté
Un amplificateur de qualité peut faire une grande différence. Il permet de fournir plus de puissance aux haut-parleurs, réduisant ainsi la distorsion à volume élevé. Sélectionnez un amplificateur qui correspond à la capacité de vos enceintes et à la taille de votre véhicule pour un son équilibré et puissant.
Installer un subwoofer
Ajouter un subwoofer améliore considérablement la réponse des basses. Veillez à choisir un modèle compatible avec l’amplificateur et les haut-parleurs pour éviter les problèmes d’impédance. Une bonne installation du subwoofer dans un caisson bien conçu assurera une basses plus profondes et une meilleure immersion sonore.
