Pour connecter correctement la radio dans un Chevrolet Silverado 2000, commencez par identifier les fils principaux : alimentation, terre, et les lignes de haut-parleur. Utilisez un connecteur adapté aux fils de l’installation d’origine pour assurer une connexion stable et éviter tout court-circuit.
Alimentation principale: Le fil d’alimentation se connecte généralement au fusible de la boîte à fusibles. Vous pouvez vérifier sa continuité à l’aide d’un testeur de circuit. Un fil de couleur rouge est souvent utilisé pour l’alimentation, tandis que le fil noir sert de terre.
Haut-parleurs: Les fils pour les haut-parleurs sont souvent colorés, avec une combinaison de couleurs pour chaque côté. Par exemple, les fils pour le haut-parleur gauche avant sont souvent bleus et noirs, tandis que le côté droit peut être vert et noir. Assurez-vous que chaque fil est correctement branché selon le schéma de câblage spécifique pour éviter les inversions de polarité.
Il est aussi conseillé de vérifier les connexions du système d’antenne et d’utiliser un adaptateur si nécessaire, pour garantir que la réception de la radio soit optimale. Si vous avez des doutes, il peut être utile de consulter le manuel du véhicule pour des détails plus précis sur l’installation des composants.

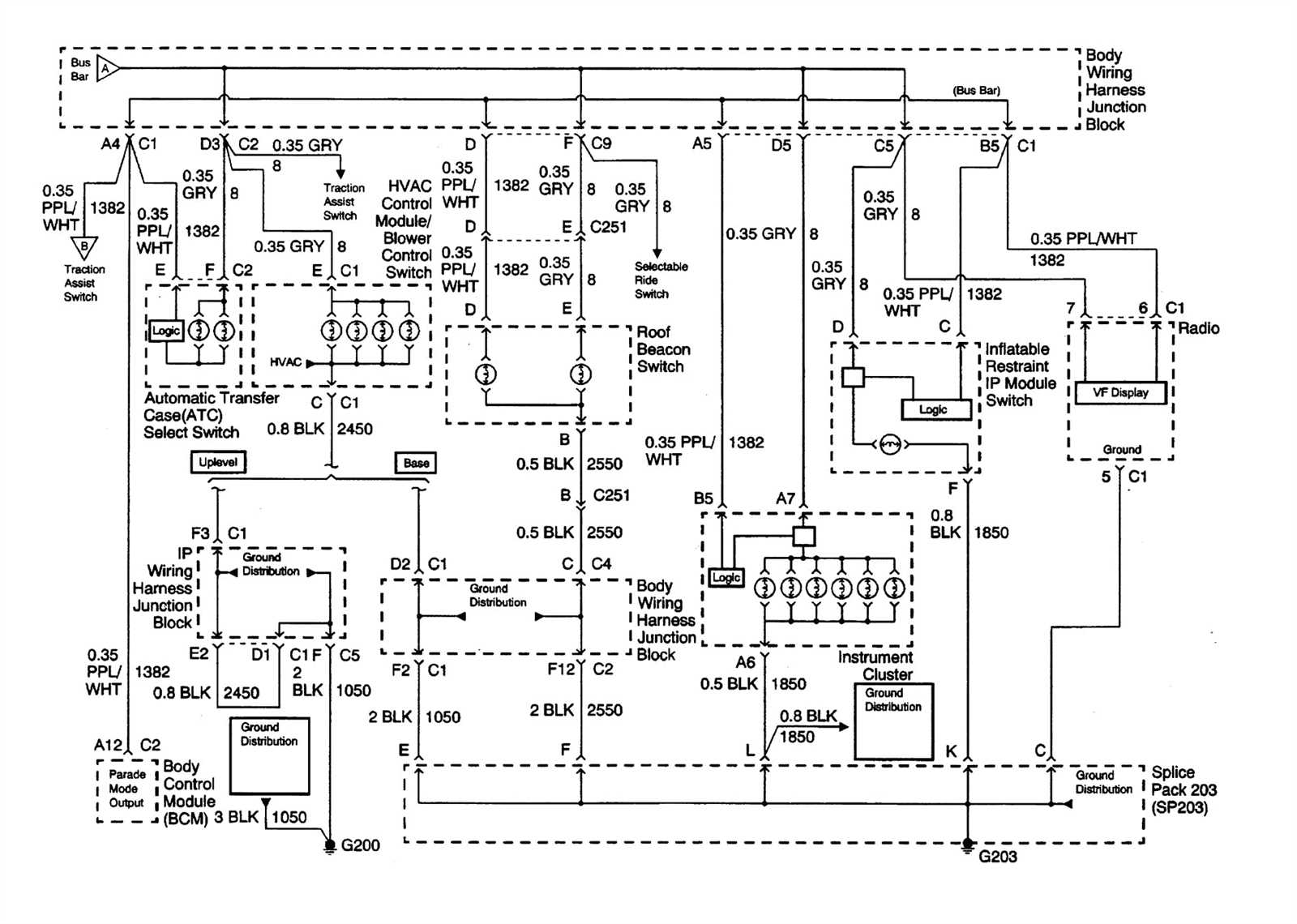

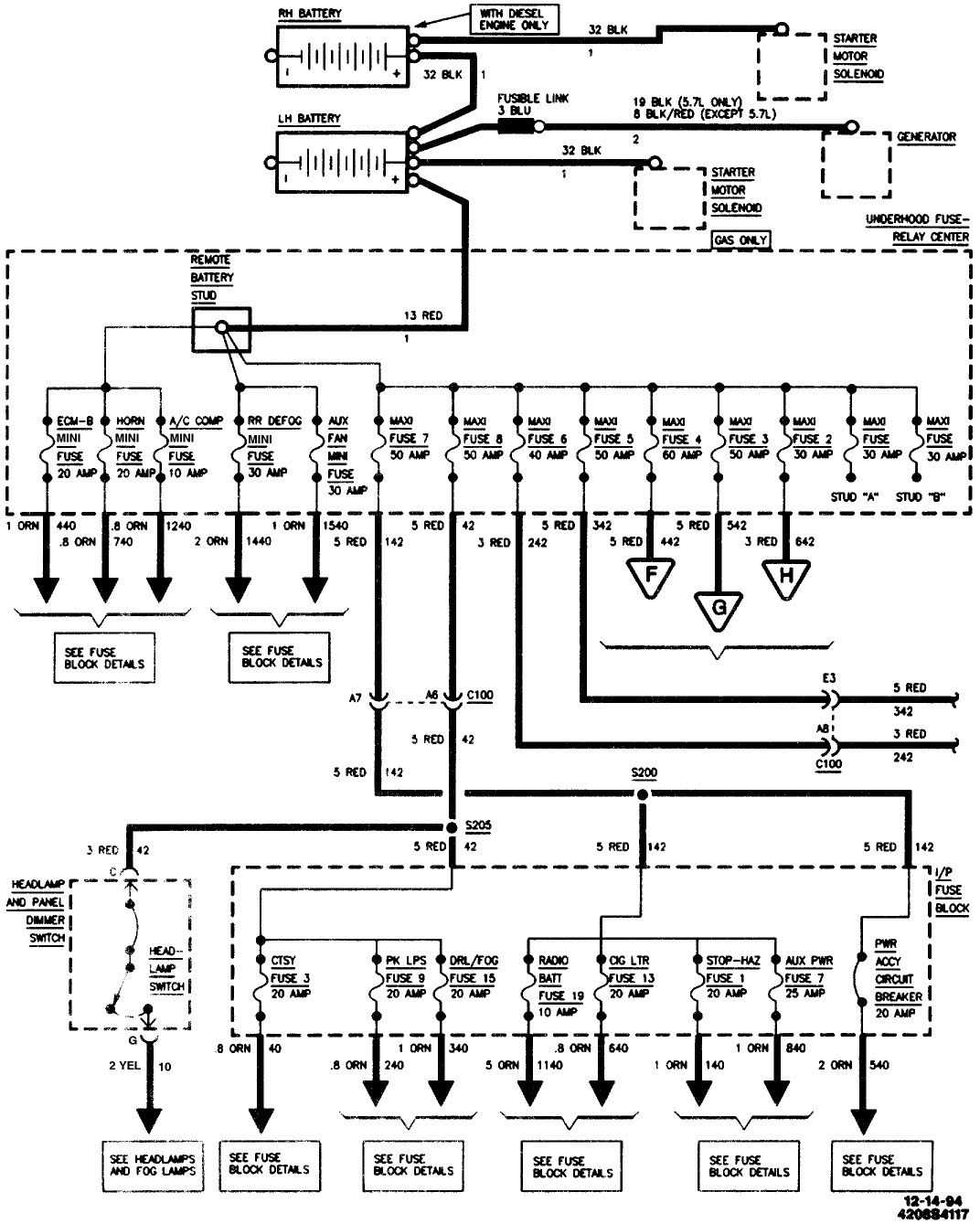

Schéma de câblage de radio pour Chevrolet Silverado 2000
Pour connecter correctement l’autoradio dans votre Chevrolet Silverado 2000, il est essentiel de suivre un schéma précis des fils. Commencez par localiser le connecteur du faisceau de câblage du véhicule derrière l’autoradio. Les fils sont généralement codés par couleur pour faciliter l’identification.
Connexion de l’alimentation
Le fil d’alimentation principal (généralement de couleur rouge) doit être connecté à la source d’alimentation. Ce câble alimente l’autoradio lorsque le contact est mis. Le fil de masse (souvent noir) doit être raccordé à la structure métallique de votre véhicule pour éviter tout problème de court-circuit.
Connexion des haut-parleurs
Les fils des haut-parleurs se distinguent par leur couleur et sont regroupés par paire (un pour chaque côté de l’enceinte). Assurez-vous que les fils pour les haut-parleurs avant gauche, avant droit, arrière gauche et arrière droit sont correctement connectés aux bornes correspondantes de l’autoradio.
Comprendre les composants du câblage de radio
Les câblages de radio dans un Chevrolet Silverado de 2000 comprennent plusieurs fils qui assurent la connexion correcte entre le système audio et le véhicule. Identifiez d’abord le câble d’alimentation, souvent de couleur rouge, qui fournit le courant nécessaire pour faire fonctionner la radio. Ensuite, localisez le fil de masse, généralement noir, qui sert à compléter le circuit électrique et évite les interférences.
Les fils de haut-parleur sont les suivants : les fils avant sont souvent verts et violets pour le côté conducteur et les fils arrière sont de couleur bleue et grise. Les fils d’alimentation de l’antenne, quant à eux, sont souvent blancs ou oranges, et ils permettent à l’antenne de recevoir le signal radio.
Pour un branchement propre, utilisez des connecteurs adaptés pour éviter tout court-circuit ou problème d’interférence. Il est également essentiel de vérifier la polarité des fils de haut-parleur pour assurer une bonne qualité sonore et une configuration correcte du système audio.
Identification des fils de l’alimentation électrique
Le fil rouge est généralement celui de l’alimentation principale, connecté directement à la batterie ou au fusible d’alimentation. Assurez-vous que ce fil est bien isolé pour éviter tout court-circuit. Le fil noir, souvent désigné comme la masse, doit être relié à une surface métallique non peinte pour garantir une bonne connexion à la terre. Le fil jaune ou bleu est souvent utilisé pour l’alimentation secondaire, comme l’alimentation pour l’antenne ou les accessoires. Il est important de vérifier sa polarité avant de le connecter.
Vérifiez toujours la continuité des fils avec un multimètre avant toute connexion. Cela garantit que le circuit est intact et prêt à être utilisé. Si le fil rouge n’est pas connecté correctement, le système audio ne s’allumera pas. Pour les fils de contrôle d’alimentation (souvent verts ou orange), assurez-vous qu’ils sont bien reliés au circuit d’activation du contact pour éviter des défaillances du démarrage.
Connexion des fils de haut-parleur pour un son optimal
Pour obtenir une qualité sonore optimale sur votre Chevy Silverado 2000, il est crucial de connecter correctement les fils des haut-parleurs. Assurez-vous de bien identifier chaque câble de sortie et de les connecter aux bornes correspondantes de l’amplificateur ou de l’unité centrale. Ne négligez pas les polarités pour éviter des problèmes de phase.
Identification des fils
Le diagramme de câblage de la radio vous aidera à localiser les fils pour chaque haut-parleur. Le fil positif est généralement de couleur rouge ou blanc, tandis que le fil négatif est noir ou bleu. Ces couleurs peuvent varier légèrement en fonction du modèle, mais elles suivent généralement cette convention.
Connexion correcte des fils
Une connexion correcte garantit un son clair et équilibré. Assurez-vous que les fils sont bien serrés dans les bornes et ne présentent pas de jeu. Utilisez des connecteurs adaptés pour éviter les courts-circuits et les pertes de signal.
| Couleur du fil | Fonction |
|---|---|
| Rouge / Blanc | Fil positif (haut-parleur) |
| Noir / Bleu | Fil négatif (haut-parleur) |
En cas de doute sur la polarité, vérifiez avec un multimètre ou suivez le manuel de votre véhicule. Une polarité inversée peut entraîner un son déphasé et une expérience audio moins agréable.
Le câblage de l’antenne et son installation correcte
Vérifiez que le câble de l’antenne est bien connecté à la prise d’antenne sur le récepteur radio. Utilisez un câble coaxial de bonne qualité pour minimiser la perte de signal. Assurez-vous que la connexion est propre et bien fixée, sans câbles frisés ou endommagés.
Positionnement de l’antenne
Installez l’antenne à un endroit optimal pour recevoir un signal fort. Si vous utilisez une antenne extérieure, placez-la loin des sources d’interférences comme les fenêtres teintées ou les appareils électroniques. Pour les antennes intérieures, choisissez un emplacement proche du toit pour une réception améliorée.
Réglage et test du signal
Une fois l’antenne installée, effectuez un test pour vous assurer de la qualité du signal. Si la réception est faible, essayez de déplacer légèrement l’antenne ou d’ajuster l’orientation. Un bon signal doit être stable, sans coupures ni distorsions.
Diagnostic des problèmes courants de câblage
Vérifiez les connexions pour détecter tout fil desserré ou corrodé. Les câbles mal connectés sont souvent responsables de dysfonctionnements dans le système audio. Si le son grésille ou disparaît, inspectez les points de connexion, en particulier les fiches et les relais. Remplacez les câbles endommagés pour restaurer une transmission stable du signal.
Problème de court-circuit
Un court-circuit peut se produire si des fils sont en contact avec des parties métalliques du véhicule. Cela provoque une déconnexion ou une panne totale du système audio. Examinez soigneusement chaque segment du câblage et assurez-vous qu’aucun fil n’est exposé ou abîmé.
Interférences dues aux câbles
Les interférences peuvent être causées par une mauvaise isolation des câbles ou un mauvais agencement des fils près des composants générant des champs électromagnétiques. Assurez-vous que les câbles audio sont éloignés des sources d’interférences comme le câblage de l’alimentation ou du moteur.
- Vérifiez que tous les câbles sont bien isolés.
- Évitez les passages de câbles près des moteurs ou des systèmes d’allumage.
- Utilisez des câbles blindés pour minimiser les interférences.
Une attention particulière aux détails lors du diagnostic des câblages garantit une meilleure performance du système audio de votre Chevrolet Silverado. Inspectez régulièrement pour éviter des problèmes à long terme.
Considérations pour les mises à jour de système audio
Assurez-vous de vérifier la compatibilité des nouvelles unités avec le câblage existant avant d’installer un système audio amélioré dans votre Chevrolet Silverado 2000. Beaucoup de modèles modernes peuvent nécessiter des adaptateurs ou des câbles supplémentaires pour s’intégrer parfaitement à l’ancien système.
Compatibilité avec le câblage d’origine
La première étape consiste à vérifier que les fils de l’unité principale sont compatibles avec votre véhicule. Vous pourriez avoir besoin d’un adaptateur de faisceau pour connecter un autoradio moderne aux câbles d’origine, particulièrement pour des éléments comme l’antenne et le contrôle au volant.
Puissance et qualité sonore
Lors du choix des composants audio, tenez compte de la puissance de sortie de l’amplificateur et de l’unité principale. Une puissance trop élevée peut causer des distorsions ou des risques de surchauffe. Assurez-vous également que les haut-parleurs choisis correspondent à la capacité de l’amplificateur pour obtenir une meilleure qualité sonore sans dégradation.
