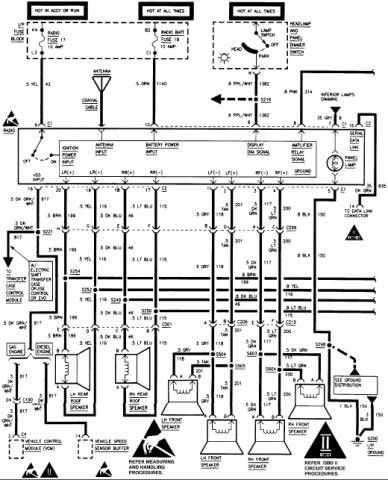

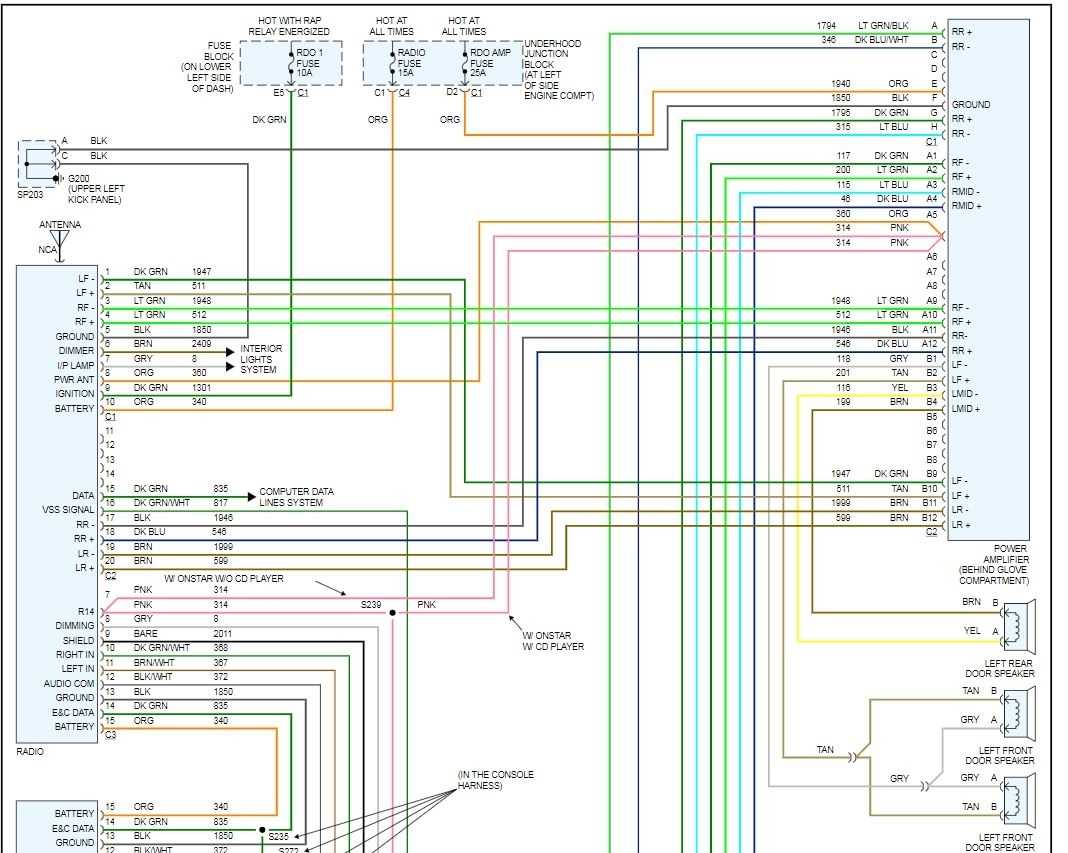

Pour connecter correctement votre autoradio dans un Chevy Suburban 2001, commencez par identifier les câbles principaux qui alimentent et contrôlent l’appareil. Le schéma de câblage suivant vous guidera à travers les étapes nécessaires pour une installation sans accroc.
Premier étape : Identification des câbles principaux. Assurez-vous de bien distinguer les fils d’alimentation, de masse et d’antenne. Le câble rouge est généralement destiné à l’alimentation, tandis que le noir est pour la mise à la terre. Les fils d’antenne doivent être reliés au câble spécifique pour garantir une réception optimale.
Deuxième étape : Connexion des haut-parleurs. Chaque haut-parleur aura un câble positif et un négatif. Connectez les fils correspondants aux prises marquées sur le connecteur du radio pour éviter des interférences ou des mauvais contacts.
Troisième étape : Test et ajustement. Une fois les câblages effectués, vérifiez que tous les systèmes fonctionnent correctement. Allumez le véhicule et testez le son, les commandes et les autres fonctionnalités de l’autoradio. Si nécessaire, ajustez les connexions pour un fonctionnement optimal.
Voici un plan détaillé pour l’article sur le thème « 2001 Chevy Suburban radio wiring diagram », avec six titres de sections pratiques et spécifiques, en français : Identification des fils d’alimentation du radio
Pour identifier les fils d’alimentation de votre radio dans un Chevrolet Suburban 2001, commencez par localiser le faisceau de câbles derrière le tableau de bord. Vous trouverez généralement les fils d’alimentation principaux, tels que le fil d’alimentation constant et le fil d’alimentation en contact, qui permettent à la radio de fonctionner et de conserver ses paramètres lorsque le véhicule est éteint.
1. Localisation du faisceau de câbles
Les câbles sont généralement situés dans le compartiment où se trouve la radio. Vous devrez peut-être retirer les panneaux de tableau de bord pour avoir un accès direct au faisceau de câbles. Veillez à déconnecter la batterie avant de commencer pour éviter les courts-circuits ou les risques de choc électrique.
2. Identification des câbles d’alimentation
- Fil d’alimentation constant : Il est généralement de couleur rouge. Il fournit l’énergie nécessaire à la radio pour conserver les paramètres de l’horloge et de la station radio même lorsque le véhicule est éteint.
- Fil d’alimentation en contact : Habituellement de couleur jaune, ce fil reçoit l’énergie uniquement lorsque le contact du véhicule est allumé.
3. Vérification de la polarité
Il est crucial de vérifier la polarité des câbles avant de les connecter. Utilisez un multimètre pour tester les fils et vous assurer que la tension correspond à ce qui est attendu pour chaque connexion. Cela évite d’endommager la radio et d’autres composants électriques du véhicule.
4. Connecter les fils correctement
Une fois les câbles identifiés et vérifiés, connectez-les à la radio en respectant les codes de couleurs et les instructions du fabricant. Utilisez des connecteurs appropriés pour garantir une connexion solide et éviter tout court-circuit.
5. Tester le système
Avant de remonter le tableau de bord, testez le système pour vous assurer que la radio s’allume correctement et que tous les paramètres sont sauvegardés après avoir éteint le véhicule. Vérifiez également que la radio fonctionne lorsque le contact est mis.
6. Remontage et sécurité
- Assurez-vous que tous les câbles sont correctement isolés et fixés pour éviter les interférences ou les risques de courts-circuits.
- Rebranchez la batterie une fois l’installation terminée et remontez le tableau de bord.
Connexion des haut-parleurs au système
Connectez chaque haut-parleur aux bornes correspondantes du système audio. Les fils sont généralement codés par couleur pour faciliter la connexion. Les fils positifs (généralement rouges) doivent être reliés aux bornes positives de l’amplificateur ou de la tête de lecture. Les fils négatifs (noirs) se branchent aux bornes négatives.
Vérifiez toujours les spécifications des haut-parleurs pour éviter toute surcharge ou mauvais branchement. Une connexion incorrecte peut endommager le système audio.
Assurez-vous que les connexions sont bien serrées, sans laisser de fils dénudés. Cela évitera les courts-circuits ou les déconnexions accidentelles pendant l’utilisation.
| Composant | Couleur du fil | Type de connexion |
|---|---|---|
| Haut-parleur gauche | Rouge (positif) | Borne positive de l’amplificateur |
| Haut-parleur gauche | Noir (négatif) | Borne négative de l’amplificateur |
| Haut-parleur droit | Rouge (positif) | Borne positive de l’amplificateur |
| Haut-parleur droit | Noir (négatif) | Borne négative de l’amplificateur |
Si vous avez plusieurs haut-parleurs, assurez-vous de bien répartir les connexions pour éviter des variations de volume ou des distorsions sonores. Vérifiez également les résistances des haut-parleurs et assurez-vous qu’elles sont compatibles avec le système. Un câblage propre et bien réalisé garantira un son de qualité sans interférences.
Branchement de l’antenne au système audio
Pour connecter correctement l’antenne à votre système audio, commencez par localiser le port d’entrée dédié à l’antenne sur l’unité principale du véhicule. Ce port est généralement situé à l’arrière de l’autoradio ou dans son compartiment supérieur.
Vérification des câbles
Assurez-vous que le câble de l’antenne est en bon état. S’il présente des signes d’usure ou de dégradation, remplacez-le avant de procéder au branchement. Le câble doit être solidement connecté au connecteur approprié sans être trop tendu pour éviter toute dégradation à long terme.
Connexion au port de l’autoradio
Insérez le connecteur de l’antenne dans le port prévu à cet effet sur le système audio, en veillant à ce qu’il soit bien enclenché. Une fois connecté, testez la réception pour vérifier la qualité du signal. Si le signal est faible, vérifiez les connexions ou envisagez un réajustement de l’antenne.
Conseils pour une installation sans erreur
Vérifiez toujours la compatibilité du câblage avant de commencer. Assurez-vous que les fils sont bien identifiés et ne confondez pas les couleurs. Par exemple, le fil rouge correspond généralement à l’alimentation, tandis que le noir est souvent utilisé pour la masse.
Utilisez des connecteurs de qualité pour éviter toute mauvaise connexion. Des connecteurs défectueux peuvent entraîner des coupures de son ou des courts-circuits. Il est préférable d’utiliser des connecteurs à sertir pour garantir une bonne fixation.
Testez les connexions avant de finaliser l’installation. Connectez brièvement les câbles et vérifiez le bon fonctionnement du système. Si le son est clair et que le fonctionnement est stable, vous pouvez sécuriser les connexions.
Veillez à isoler correctement les fils non utilisés. L’isolement prévient les courts-circuits et assure une installation propre et durable. Ne laissez aucun fil à nu, même si vous pensez qu’il ne sert à rien.
Pour un montage plus rapide, utilisez un schéma de câblage précis. Cela vous aidera à éviter toute confusion et vous permettra de localiser facilement chaque fil pendant l’installation.
Enfin, faites preuve de patience pendant l’installation. Prenez le temps de vérifier chaque connexion pour garantir un résultat fiable et stable. Une installation bien réalisée vous évitera de futurs problèmes techniques.
Diagnostiquer les problèmes de connectivité
Pour résoudre les problèmes de connectivité de votre système audio, commencez par vérifier les câbles d’alimentation et les connexions de masse. Assurez-vous qu’ils sont correctement fixés et qu’il n’y a pas de fils desserrés ou endommagés. Un mauvais contact sur ces câbles peut empêcher l’unité de recevoir l’alimentation nécessaire pour fonctionner correctement.
Vérification des connexions des haut-parleurs
Les haut-parleurs doivent être connectés aux bornes correspondantes sur l’unité principale. Si vous remarquez une faible qualité sonore ou aucun son, inspectez les fils des haut-parleurs pour détecter d’éventuelles coupures ou courts-circuits. Testez également les haut-parleurs avec un autre appareil pour vous assurer qu’ils fonctionnent correctement.
Test de l’unité principale
Si les câbles sont en bon état, mais que vous rencontrez toujours des problèmes de connectivité, il est possible que l’unité principale soit défectueuse. Testez l’appareil en le connectant à un autre système ou en utilisant un autre appareil compatible. Si le problème persiste, il peut être nécessaire de faire vérifier ou remplacer l’unité principale.
Réparation des fils endommagés ou usés
Commencez par couper l’alimentation du système électrique avant de manipuler les fils. Si vous repérez un fil endommagé, dénudez soigneusement la section affectée en retirant l’isolant sur environ 2 à 3 cm de chaque côté du dommage. Utilisez un cutter ou une pince coupante pour éviter d’endommager les fils internes.
Une fois les fils dénudés, examinez-les pour vérifier s’ils sont complètement cassés ou simplement usés. Si le fil est coupé, raccordez les extrémités avec une connexion solide en utilisant un connecteur à vis ou un manchon. Assurez-vous que les connexions sont bien isolées pour éviter les courts-circuits.
Si le fil est simplement usé, vous pouvez appliquer une réparation en enroulant un ruban isolant de qualité autour de la zone affectée. Pour une réparation plus durable, remplacez la section endommagée par un nouveau fil de même type et de même calibre, puis soudez les deux extrémités pour garantir une connexion fiable.
Testez le système après la réparation pour vous assurer que tout fonctionne correctement et qu’il n’y a pas de perte de signal. Une réparation réussie doit être à la fois solide et sûre, sans risque d’usure future prématurée.
