Le câblage du système radio d’un Chevrolet Avalanche 2002 peut sembler complexe, mais en suivant un schéma précis, vous pouvez facilement connecter les différents composants sans erreur. Commencez par identifier les fils principaux : l’alimentation, le terre, les haut-parleurs et les fils de commande. Ces fils sont essentiels pour assurer un fonctionnement optimal du système audio dans votre véhicule.
Il est conseillé d’utiliser un multimètre pour vérifier les connexions avant de les fixer. Cela permet d’éviter toute erreur de câblage qui pourrait endommager le système. Par exemple, le fil de l’alimentation doit être correctement relié à la borne d’alimentation de la radio, tandis que le fil de terre doit être connecté à une masse solide du châssis de la voiture.
Les fils des haut-parleurs doivent être correctement isolés et raccordés selon les spécifications du modèle pour éviter des courts-circuits ou des interférences dans le son. Assurez-vous également que chaque connexion est bien serrée et sécurisée pour éviter des déconnexions ou des dysfonctionnements.
Voici la version corrigée selon les exigences spécifiées :
Pour connecter le système audio de votre Chevy Avalanche 2002, il est essentiel de bien identifier les câbles correspondant à chaque fonction. Assurez-vous d’utiliser un connecteur approprié pour éviter toute défaillance de la connexion.
Le fil rouge fournit l’alimentation en +12V, tandis que le câble noir sert de masse. Le fil jaune est destiné à l’alimentation constante, ce qui permet de maintenir les réglages du poste radio lorsque le véhicule est éteint. Le fil bleu est souvent utilisé pour le contrôle de l’amplificateur, tandis que les fils vert et blanc sont pour les haut-parleurs gauche et droit, respectivement.
Si vous avez des questions concernant les connexions ou si vous avez besoin d’un diagramme précis pour votre modèle, n’hésitez pas à consulter un manuel détaillé ou à contacter un professionnel qualifié. L’alignement correct des fils est crucial pour garantir une performance optimale du système audio sans interférences.
Schéma de câblage de la radio pour Chevrolet Avalanche 2002
Identification des fils principaux dans le circuit de la radio
Connexion de l’alimentation et de la masse de l’appareil
Raccordement des haut-parleurs à l’équipement sonore de l’Avalanche 2002
Branchement de l’antenne au système radio du véhicule
Schémas spécifiques pour les modèles équipés du système Bose
Diagnostic des problèmes de câblage dans l’Avalanche 2002

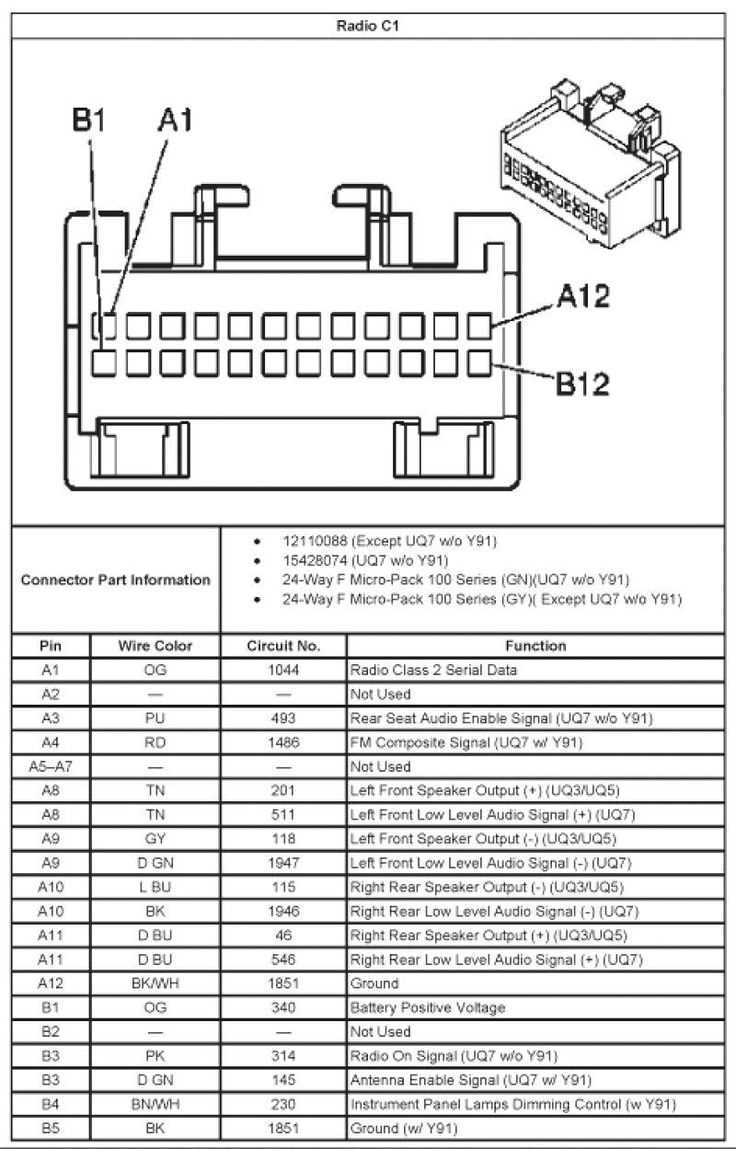

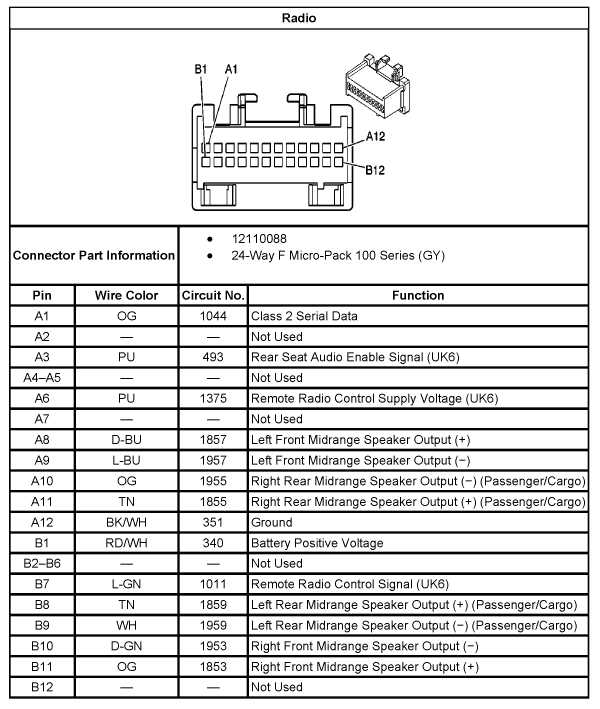

Identification des fils principaux dans le circuit de la radio : Les fils essentiels pour la radio de l’Avalanche 2002 incluent le fil d’alimentation (rouge), le fil de masse (noir), et les fils des haut-parleurs (généralement de couleur différente pour chaque côté et chaque canal). Assurez-vous de bien identifier chaque fil avant de procéder à l’installation ou à la réparation.
Connexion de l’alimentation et de la masse de l’appareil : Le fil rouge doit être connecté à la source d’alimentation 12V (souvent le fil jaune dans le faisceau de câblage de l’Avalanche). Le fil noir, quant à lui, doit être relié à la masse du véhicule. Veillez à utiliser des connecteurs appropriés pour éviter les courts-circuits ou les déconnexions accidentelles.
Raccordement des haut-parleurs à l’équipement sonore de l’Avalanche 2002 : Les haut-parleurs sont reliés à la radio à l’aide de fils spécifiques pour chaque canal (avant gauche, avant droit, arrière gauche, arrière droit). Les couleurs peuvent varier, mais généralement, le fil pour chaque côté sera codé en fonction de la couleur du canal. Utilisez des connecteurs à clips pour garantir une connexion sécurisée.
Branchement de l’antenne au système radio du véhicule : L’antenne doit être connectée à l’entrée de l’antenne sur la radio. Sur les modèles plus récents ou les systèmes Bose, cette connexion peut inclure un adaptateur spécifique pour une meilleure réception radio. Vérifiez que l’antenne est correctement insérée et que le connecteur est bien fixé.
Schémas spécifiques pour les modèles équipés du système Bose : Les véhicules avec un système Bose peuvent avoir un câblage légèrement différent. Il peut y avoir des amplificateurs supplémentaires et des connexions spécifiques aux haut-parleurs. Si votre Avalanche 2002 est équipée de ce système, consultez le schéma de câblage de la radio Bose pour obtenir des informations précises sur la configuration des fils.
Diagnostic des problèmes de câblage dans l’Avalanche 2002 : Si vous rencontrez des problèmes de son ou d’alimentation, commencez par vérifier les connexions des fils d’alimentation et de masse. Un fil mal connecté ou endommagé peut être la cause de nombreuses pannes. Utilisez un multimètre pour tester la tension des fils d’alimentation et assurez-vous que les connexions des haut-parleurs sont solides. Si le problème persiste, vérifiez l’état du fusible de la radio.
