Si vous avez besoin de connecter ou de remplacer la radio de votre Ford F150 2002, il est crucial de comprendre les connexions électriques du faisceau de câblage. Cela vous permettra de réaliser l’installation correctement et de garantir un fonctionnement optimal de votre système audio. Pour faciliter ce processus, voici le schéma du faisceau de câblage de la radio spécifique à ce modèle.
Le schéma de câblage vous indique les différentes couleurs et les broches correspondantes des câbles d’alimentation, des haut-parleurs et de l’antenne. Cela vous permet de savoir où chaque fil doit être connecté. Assurez-vous de bien identifier chaque fil avant de procéder à l’installation. En cas de doute, il est toujours préférable de vérifier deux fois les connexions.
Le diagramme inclut également les câbles pour le contrôle du volume, les commandes de station et les autres fonctions spécifiques à la radio. Pour éviter les erreurs, référez-vous toujours à ce schéma pour un montage sécurisé et fonctionnel.

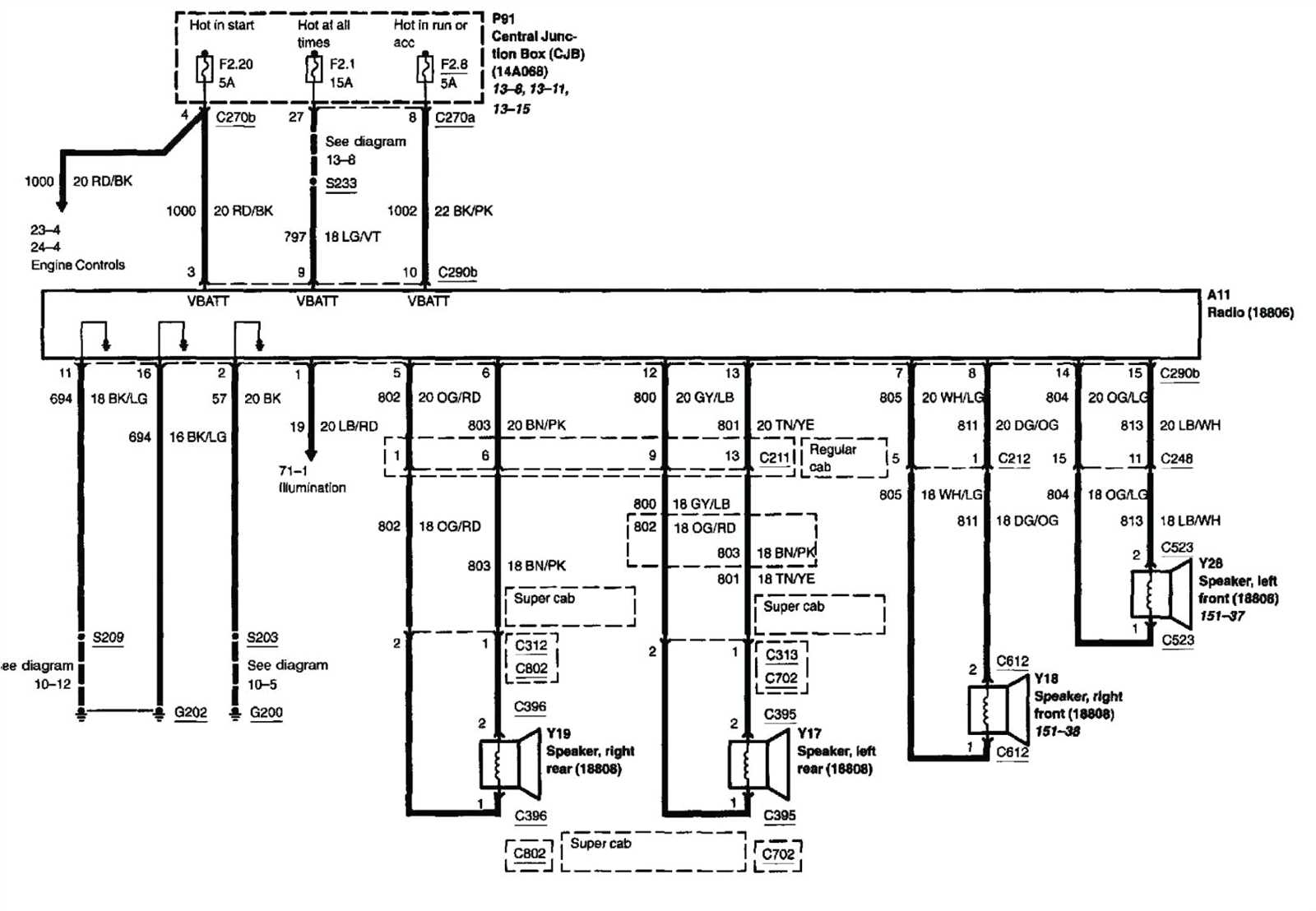

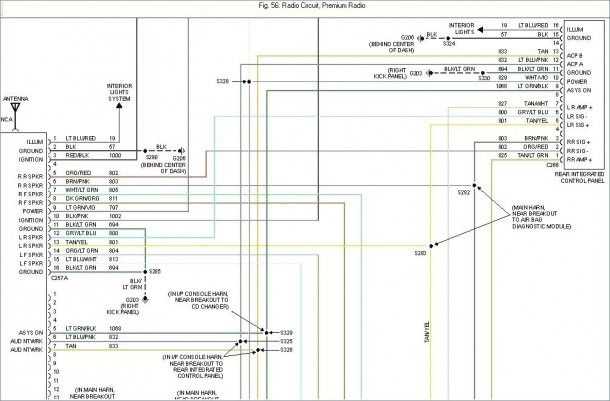

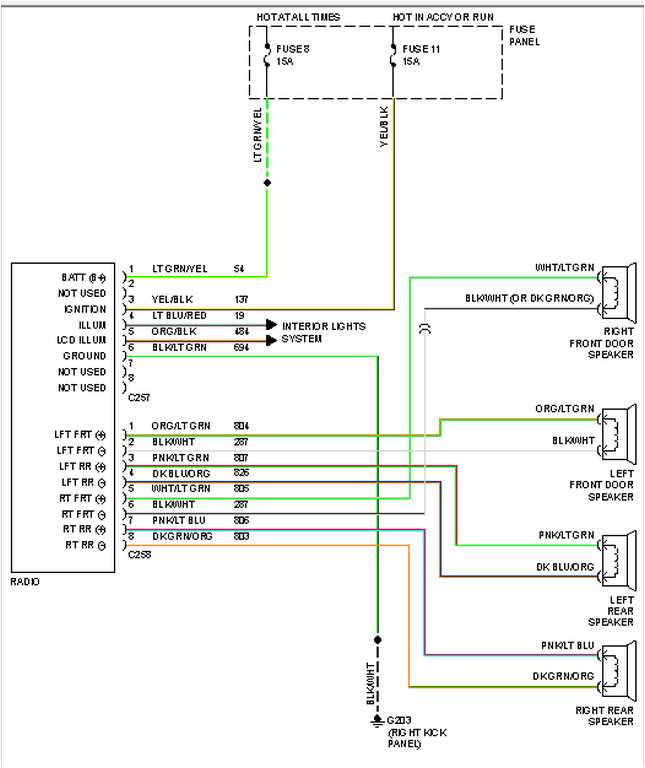

Diagramme du faisceau de câblage radio du Ford F150 2002
Pour connecter correctement la radio dans un Ford F150 2002, commencez par identifier les couleurs des fils de chaque câble du faisceau. Le faisceau standard inclut des fils pour l’alimentation, la masse, les haut-parleurs et la télécommande. Voici un aperçu des couleurs et des fonctions principales :
Connexion d’alimentation
Le fil d’alimentation est généralement de couleur rouge. Il doit être raccordé à un câble d’alimentation constant afin de permettre le bon fonctionnement de la radio, même lorsque le moteur est éteint. Le fil jaune, quant à lui, est pour l’alimentation sous clé (alimenté uniquement lorsque le contact est activé).
Connexion des haut-parleurs
Les fils pour les haut-parleurs sont souvent marqués par des couleurs spécifiques, notamment :
- Avant gauche : fil gris
- Avant droit : fil gris avec une bande blanche
- Arrière gauche : fil violet
- Arrière droit : fil violet avec une bande blanche
Ces fils doivent être raccordés aux bornes correspondantes de la radio ou de l’amplificateur, en fonction du système sonore de votre véhicule.
Assurez-vous de vérifier la polarité des connexions pour éviter toute distorsion sonore ou court-circuit. Les connexions doivent être sécurisées pour assurer un bon signal audio. Pour les câbles de masse, utilisez généralement le fil noir, qui doit être relié à la carrosserie du véhicule pour un bon fonctionnement de la radio.
Identification des fils dans le faisceau de câblage
Pour identifier correctement les fils dans le faisceau de câblage de votre Ford F150 2002, commencez par vérifier la couleur et la position de chaque fil. Chaque fil correspond à une fonction spécifique du système audio. En règle générale, les couleurs de câblage suivent un schéma standard qui peut être utilisé comme référence pour connecter les fils aux bons ports.
Couleurs des fils
Voici une liste des couleurs communes et de leurs fonctions typiques dans le faisceau de câblage :
- Rouge : Alimentation positive (12V) pour le poste radio.
- Jaune : Alimentation continue pour la mémoire du poste radio.
- Noir : Masse (terre).
- Bleu : Fil d’activation de l’antenne électrique.
- Vert et vert/noir : Sortie audio pour l’enceinte gauche (avant et arrière).
- Gris et gris/noir : Sortie audio pour l’enceinte droite (avant et arrière).
Recommandations pour une installation correcte
Utilisez un testeur de câbles pour vérifier la polarité des fils avant de procéder à la connexion. Assurez-vous que le fil d’alimentation est bien relié à la source correcte afin de garantir un bon fonctionnement du système. La masse doit être connectée à une partie métallique du véhicule pour une mise à la terre sécurisée.
Si vous êtes incertain concernant l’une des connexions, référez-vous à un diagramme de câblage spécifique à votre modèle, ou consultez un professionnel pour éviter toute erreur de connexion qui pourrait endommager le système audio.
Connexions principales du radio du Ford F150 2002
Lorsque vous installez ou remplacez la radio du Ford F150 2002, il est essentiel de bien comprendre le câblage pour éviter des erreurs et garantir une installation correcte. Voici un aperçu des connexions principales à connaître.
- Alimentation +12V (fil rouge) : Ce fil fournit l’alimentation principale à la radio. Il doit être connecté à un fil d’alimentation constant pour que la radio fonctionne même lorsque le véhicule est éteint.
- Fil de mise à la masse (fil noir) : Le fil de masse permet de fermer le circuit électrique. Il doit être connecté à un point de la carrosserie pour assurer la sécurité de l’installation.
- Alimentation par contact (fil jaune) : Ce fil est relié à l’allumage du véhicule, ce qui permet à la radio de s’allumer et de s’éteindre avec le contact.
- Fil de commande d’antenne (fil bleu) : Ce fil active l’antenne électrique lorsque la radio est allumée. Il est essentiel pour une réception optimale.
- Sortie audio (fils orange et vert) : Ces fils sont utilisés pour la connexion des haut-parleurs. Il y a généralement quatre fils, chacun pour un haut-parleur spécifique (avant/gauche, avant/droit, arrière/gauche, arrière/droit).
Vérifiez également que tous les fils sont bien isolés et fixés correctement afin d’éviter tout risque de court-circuit. Une installation propre et sécurisée garantira un fonctionnement sans problème du système audio de votre Ford F150 2002.
Localisation du connecteur du faisceau dans le véhicule
Le connecteur du faisceau pour la radio dans le Ford F150 2002 se trouve généralement derrière le tableau de bord, à proximité de l’unité principale du système audio. Pour y accéder, retirez les panneaux et les vis qui maintiennent le tableau de bord en place. Vous devrez peut-être démonter le panneau central qui entoure la radio afin d’exposer le câblage.
Une fois que vous avez dégagé l’accès, le faisceau est relié à un connecteur de forme rectangulaire avec plusieurs broches. Ce connecteur est souvent fixé avec une petite broche ou un clip, ce qui permet de le débrancher facilement. Il est crucial de vérifier les couleurs des fils pour bien identifier chaque connexion, surtout si vous remplacez l’ancienne radio.
Astuce : Pour faciliter l’installation de la nouvelle radio, utilisez un outil de déverrouillage de connecteur pour éviter d’endommager les fils ou les broches lors de la déconnexion.
Si vous avez des difficultés à localiser le faisceau, vérifiez les instructions spécifiques au modèle de votre F150, car les configurations peuvent légèrement varier selon l’équipement d’origine et les modifications apportées par des précédents propriétaires. Il est également conseillé de se référer au manuel du véhicule pour des indications précises sur la disposition des câblages.
Schéma de câblage pour l’installation d’un nouveau système audio
Pour installer un nouveau système audio dans un Ford F150 2002, il est crucial de comprendre le câblage du véhicule. Voici le schéma de câblage pour vous aider à connecter correctement votre nouvel autoradio et ses composants.
| Couleur du fil | Fonction |
|---|---|
| Bleu | Sortie de l’amplificateur |
| Gris | Audio avant droit (+) |
| Gris/Noir | Audio avant droit (-) |
| Violet | Audio arrière droit (+) |
| Violet/Noir | Audio arrière droit (-) |
| Vert | Audio avant gauche (+) |
| Vert/Noir | Audio avant gauche (-) |
| Blanc | Audio arrière gauche (+) |
| Blanc/Noir | Audio arrière gauche (-) |
| Jaune | Alimentation constante |
| Rouge | Alimentation clé (en marche) |
| Noir | Masse |
| Orange | Éclairage |
| Violet/Blanc | Sortie Subwoofer (+) |
| Violet/Noir | Sortie Subwoofer (-) |
Vérifiez que chaque connexion est sécurisée et que les fils sont correctement isolés pour éviter tout court-circuit. En cas de doute, utilisez un testeur de continuité pour valider vos connexions avant de tester le système audio. Ce schéma vous guidera tout au long du processus et assurera un câblage précis pour un fonctionnement optimal de votre nouveau système audio.
Résolution des problèmes de câblage du radio
Pour résoudre un problème de câblage de radio dans un Ford F150 2002, vérifiez d’abord les connexions de la prise de câblage. Une mauvaise connexion peut entraîner des dysfonctionnements ou un son de mauvaise qualité. Suivez ces étapes pour une vérification approfondie :
- Vérifier les câbles d’alimentation : Assurez-vous que les câbles de l’alimentation (12V) sont correctement connectés et qu’il n’y a pas de fils dénudés ou usés. Les mauvais contacts peuvent causer des coupures intermittentes de l’alimentation.
- Inspecter les câbles de terre : Si le système de radio n’a pas de terre solide, le signal peut être perturbé. Reliez le fil de masse (terre) à une partie métallique du véhicule.
- Contrôler le câble d’antenne : Un câble d’antenne mal connecté peut altérer la réception du signal radio. Vérifiez si le câble est correctement branché et en bon état.
- Tester les câbles des haut-parleurs : Si certains haut-parleurs ne fonctionnent pas, il peut y avoir un câble déconnecté. Vérifiez chaque connexion des fils des haut-parleurs, et assurez-vous qu’ils ne sont pas coupés ou corrodés.
Si tout semble en ordre mais que le problème persiste, utilisez un testeur de continuité pour vérifier si chaque fil transporte correctement le courant. En cas de doute, remplacez les câbles défectueux par des câbles neufs et adaptés aux spécifications de votre modèle de radio.
Enfin, un remplacement complet du harnais de câblage peut être nécessaire si des dommages importants sont détectés. Assurez-vous de choisir un kit de câblage compatible pour éviter tout dysfonctionnement à long terme.
Compatibilité avec les autoradios après-vente
Pour installer un autoradio après-vente sur un Ford F-150 de 2002, il est important de choisir un faisceau de câblage compatible. Le modèle de radio d’origine utilise un connecteur spécifique, mais des kits de conversion sont disponibles pour adapter les autoradios modernes. Le faisceau de câblage doit correspondre aux spécifications électriques de votre nouveau système audio. Vérifiez que le kit de raccordement est conçu pour les véhicules Ford des années 2000, car ils peuvent différer en fonction de l’équipement d’origine.
Si votre F-150 est équipé d’un système audio premium comme celui de la version Lariat, il est nécessaire de s’assurer que le nouvel autoradio est également compatible avec les amplificateurs externes et les haut-parleurs. Certains kits de câblage après-vente incluent des adaptateurs pour garantir une intégration parfaite de l’amplification et du contrôle du volume via le volant.
Un autre point important est la compatibilité de la connectivité. Si vous souhaitez conserver les fonctions d’intégration au volant, comme le contrôle du volume et des pistes, assurez-vous que votre autoradio supporte cette fonctionnalité ou que vous utilisez un module d’interface adapté. L’absence de ce module pourrait entraîner la perte de ces fonctions pratiques.
Enfin, pour l’alimentation électrique, il est crucial de bien vérifier les spécifications de la radio et d’utiliser un faisceau de câblage qui fournit la bonne tension et la bonne capacité de courant pour éviter tout risque de court-circuit ou de défaillance du système électrique du véhicule.
