Si vous avez besoin de connecter ou de remplacer la radio dans un Chevrolet Silverado 2002, consultez le schéma de câblage spécifique pour éviter toute confusion. Ce schéma vous permettra de comprendre rapidement les connexions nécessaires pour le bon fonctionnement de votre système audio.
Le câble de l’alimentation principale est essentiel pour fournir l’énergie à l’unité. Assurez-vous de bien connecter le fil de alimentation +12V au bon port pour éviter toute défaillance du système. Le fil de masse doit être relié solidement pour garantir la stabilité de la radio.
Les fils de haut-parleur doivent être correctement acheminés vers les zones correspondantes du véhicule. Le schéma de câblage précise quels fils vont aux haut-parleurs avant et arrière, à gauche et à droite. Vérifiez également les fils pour les commandes de volume et les connexions de l’antenne pour s’assurer que tout fonctionne parfaitement.

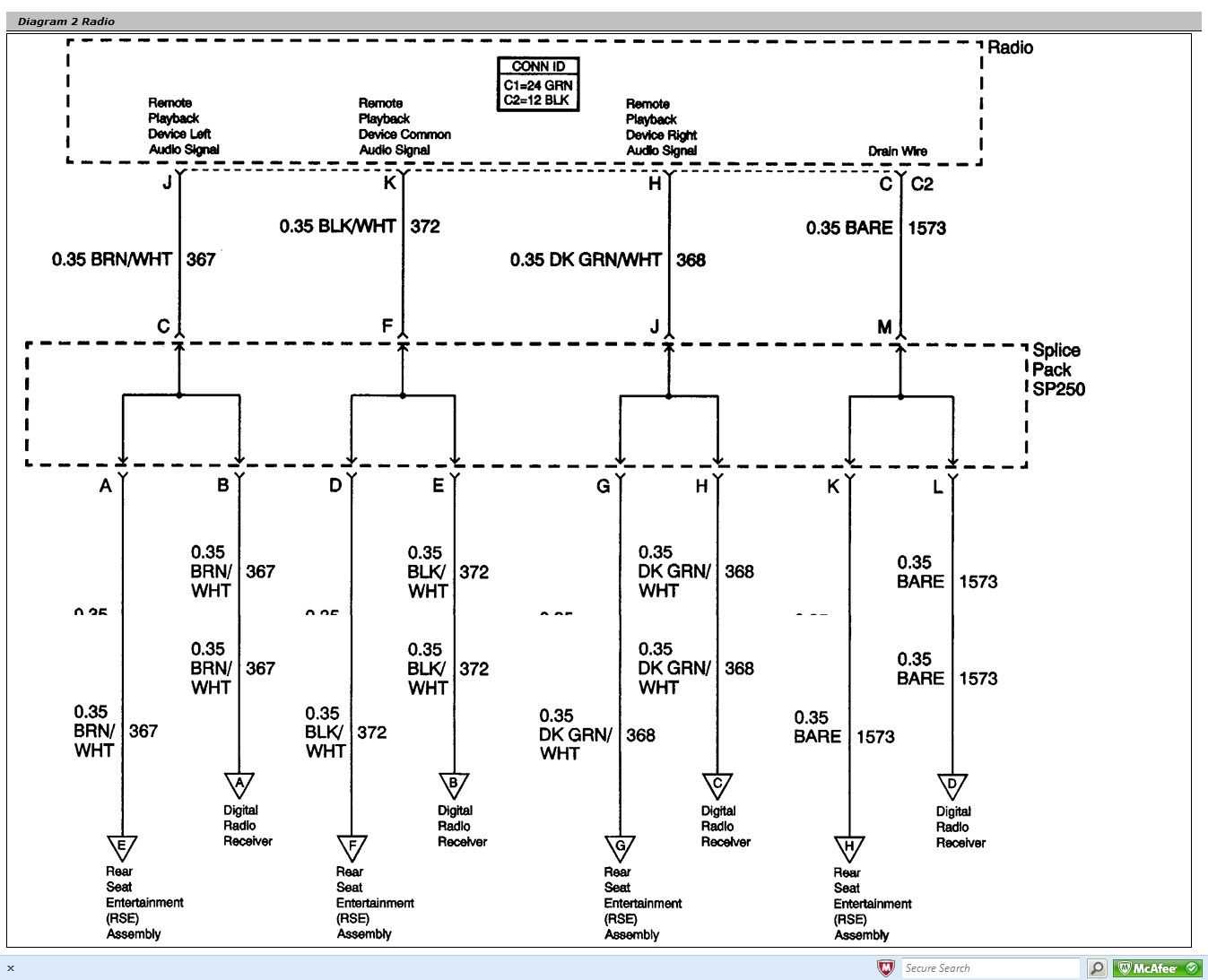

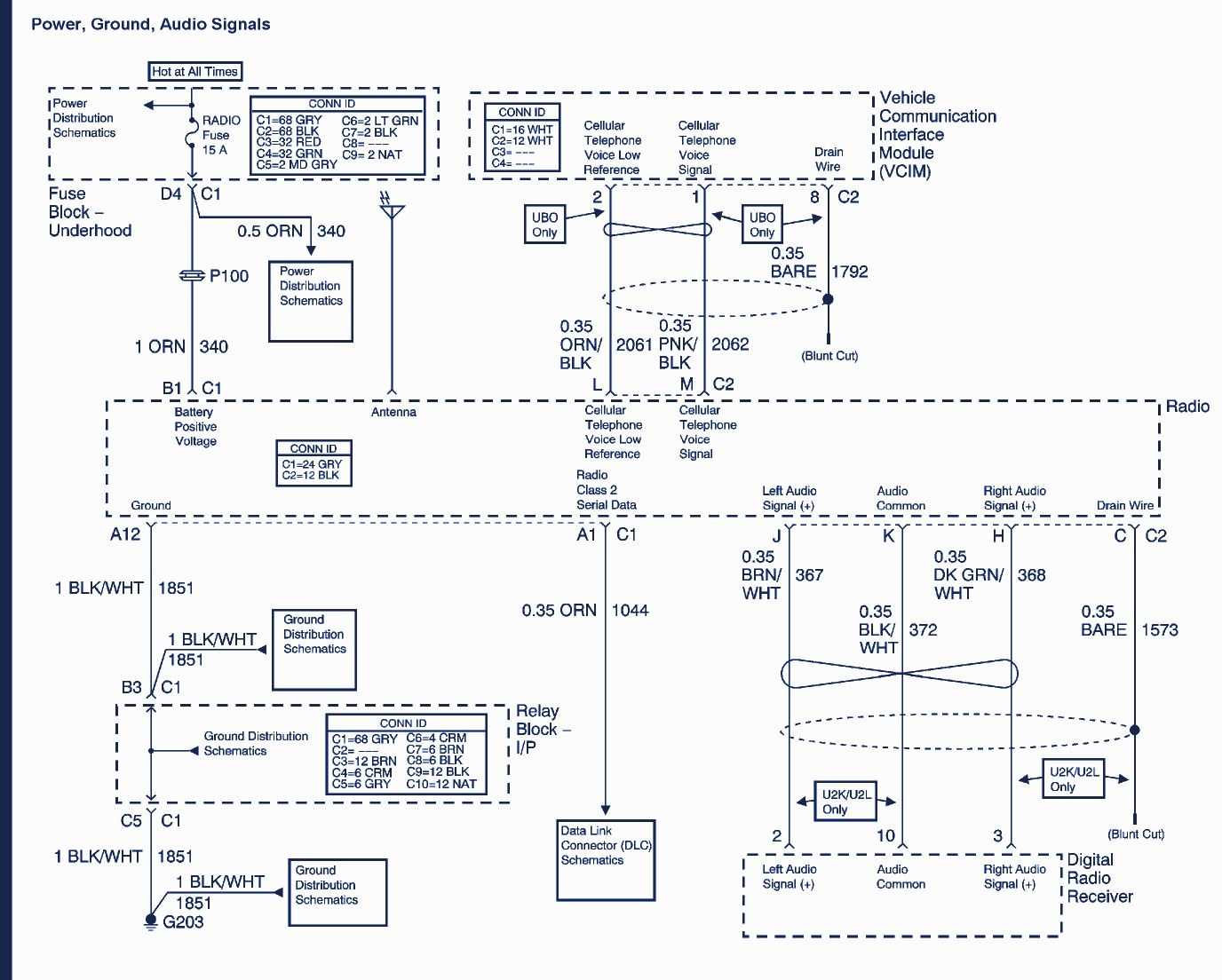

Schéma de câblage radio 2002 Silverado
Pour connecter correctement une radio dans un Chevrolet Silverado 2002, identifiez d’abord les fils nécessaires à l’alimentation, à la terre, et aux enceintes. Le fil d’alimentation principal est généralement le fil rouge, qui doit être raccordé à la source d’alimentation en 12V. Le fil noir sert de masse et se connecte au châssis du véhicule.
Les fils pour les haut-parleurs sont souvent codés par couleur. Les fils avant gauche et avant droit sont généralement blancs et noirs, respectivement, tandis que les fils arrière gauche et arrière droit sont souvent verts et violets. Assurez-vous de bien les connecter aux haut-parleurs correspondants pour un son optimal.
Les fils d’antenne et de commande de la radio peuvent également être présents. Le câble d’antenne est souvent de couleur bleu clair et doit être connecté à l’antenne du véhicule pour recevoir les signaux. Si la radio est équipée de fonctions de commande au volant, vérifiez la présence d’un fil de commande (souvent de couleur orange) et raccordez-le au système de commande intégré du véhicule.
Enfin, assurez-vous que tous les connecteurs sont sécurisés pour éviter tout problème de connexion. Après avoir effectué les branchements, testez la radio pour vérifier son bon fonctionnement avant de remonter le tableau de bord. Cette méthode garantit une installation sans erreur pour le système audio du 2002 Silverado.
Identification des fils du tableau de bord
Pour identifier les fils du tableau de bord d’un Silverado 2002, commencez par repérer les différents fils qui relient le système radio à l’alimentation et aux autres composants du véhicule. Chaque couleur de fil a une fonction spécifique que vous devez connaître pour éviter tout raccord incorrect.
Les fils principaux à repérer
Voici une liste des fils les plus courants dans le câblage du tableau de bord de votre Silverado 2002 :
| Couleur du fil | Fonction |
|---|---|
| Rouge | Alimentation (fil d’alimentation principal) |
| Noir | Masse (terre) |
| Jaune | Alimentation en veille (maintien de l’alimentation lorsque le moteur est éteint) |
| Vert | Entrée audio (auxiliaire) |
| Bleu | Sortie de l’antenne (activation de l’antenne électrique) |
| Blanc | Sortie avant gauche (haut-parleur) |
| Gris | Sortie avant droite (haut-parleur) |
Vérifications supplémentaires
Avant de connecter les fils, assurez-vous qu’il n’y ait pas de court-circuit ou de fil endommagé. Utilisez un multimètre pour tester chaque connexion et valider les fonctions. Si des fils sont mal identifiés, il est préférable de consulter le schéma spécifique à votre modèle pour éviter des erreurs. Une installation incorrecte peut endommager les composants du tableau de bord ou provoquer des dysfonctionnements.
Connexion de l’alimentation et de la masse
Pour connecter correctement l’alimentation et la masse du système radio du Silverado 2002, commencez par identifier les fils d’alimentation et de masse dans le faisceau de câblage. Le fil rouge, généralement, représente l’alimentation 12V qui doit être raccordée à la borne d’alimentation du récepteur. Assurez-vous qu’il est bien connecté à une source d’alimentation continue, comme la batterie ou le circuit de fusible. Le fil noir, en revanche, est destiné à la masse et doit être relié à une partie métallique du véhicule pour assurer une bonne mise à la terre.
Vérifiez que les connexions sont sécurisées et qu’aucun câble n’est exposé ou en contact avec des surfaces conductrices autres que celles prévues pour la mise à la masse. Un mauvais contact avec la masse peut provoquer des interférences ou des dysfonctionnements du système. Il est également recommandé d’utiliser des connecteurs de qualité pour éviter toute usure prématurée des câbles.
Raccordement des haut-parleurs aux bornes correspondantes
Pour un raccordement sécurisé, commencez par identifier les bornes positives et négatives de votre système audio. Chaque haut-parleur est équipé de deux fils, généralement un rouge (positif) et un noir (négatif). Il est important de connecter le fil rouge à la borne positive du récepteur et le fil noir à la borne négative.
Vérifiez que les câbles sont bien insérés dans les bornes sans jeu excessif. Si vous utilisez des connecteurs, assurez-vous qu’ils sont solidement fixés et ne présentent aucun risque de court-circuit. Pour les haut-parleurs à haut rendement, l’utilisation de câbles plus épais peut améliorer la qualité sonore.
Une fois les connexions effectuées, testez chaque haut-parleur en allumant le récepteur et en écoutant le son. Si un haut-parleur ne fonctionne pas, revérifiez la connexion des câbles et assurez-vous qu’il n’y a pas de faux contact. Ces vérifications simples garantissent une performance optimale du système audio.
Connexions pour les commandes au volant
Les commandes au volant du Silverado 2002 se connectent principalement via un câble de commande, souvent intégré dans le faisceau principal de l’autoradio. Le fil des commandes au volant est généralement identifié par une couleur spécifique dans le schéma de câblage. Vous trouverez souvent un câble de type « SW » (pour Steering Wheel) ou « SWC » (Steering Wheel Control) qui permet de transmettre les signaux des boutons au volant vers l’unité principale de l’autoradio.
Vérifiez toujours les spécifications du fabricant de votre autoradio pour vous assurer de la compatibilité avec votre modèle de véhicule. Certains autoradios nécessitent un adaptateur de commande au volant pour fonctionner correctement avec les systèmes existants. Si votre système est compatible, il suffira de connecter ce fil à l’entrée correspondante sur l’unité de commande de l’autoradio.
Si votre véhicule dispose d’un système de contrôle par CAN bus, il peut être nécessaire d’utiliser un module supplémentaire pour intégrer les commandes au volant. Ce module traduit les signaux du volant en un format compréhensible par l’autoradio, permettant ainsi un contrôle fluide sans fil supplémentaire. Il est aussi possible que les véhicules équipés de ce type de système nécessitent une reprogrammation pour que les commandes au volant fonctionnent correctement.
Veillez également à tester toutes les fonctions des commandes après installation, telles que la gestion du volume, la sélection des stations, et la gestion des appels Bluetooth, pour garantir que chaque bouton réagit comme prévu.
Installation de l’antenne et du récepteur radio
Pour installer correctement l’antenne et le récepteur radio de votre Chevrolet Silverado 2002, suivez ces étapes détaillées.
Étapes de l’installation de l’antenne
- Commencez par localiser l’emplacement de l’antenne, généralement à l’arrière du véhicule ou près du pare-brise.
- Déconnectez la batterie avant de commencer l’installation pour éviter tout risque électrique.
- Dévissez l’ancienne antenne si nécessaire et retirez-la. Assurez-vous que l’emplacement est propre avant d’installer la nouvelle antenne.
- Installez la nouvelle antenne en veillant à bien la visser et à vérifier qu’elle est solidement fixée.
Raccordement du récepteur radio
- Connectez le câble d’antenne au récepteur radio. Assurez-vous que la connexion est ferme et qu’il n’y a pas de jeu dans le câble.
- Branchez les autres câbles nécessaires, comme ceux pour l’alimentation et les haut-parleurs, en suivant le schéma de câblage du véhicule.
- Rebranchez la batterie et testez le récepteur pour vérifier la qualité du signal et la bonne réception de la radio.
Vérifiez tous les raccords avant de finaliser l’installation. Si la réception est faible, assurez-vous que l’antenne est correctement positionnée et qu’il n’y a pas de câbles endommagés.
Dépannage des problèmes de connexion radio
Si votre radio ne capte pas bien le signal, vérifiez d’abord les connexions des câbles. Assurez-vous que le fil d’antenne est bien fixé à l’arrière de l’appareil et qu’il n’est pas endommagé.
- Vérifiez si le câble d’alimentation est correctement connecté à la radio. Si ce n’est pas le cas, rebranchez-le et testez à nouveau.
- Inspectez les câbles audio et assurez-vous qu’ils sont bien branchés. Un câble mal connecté peut provoquer une perte de son ou de signal.
- Examinez le fusible de la radio. Si celui-ci est grillé, remplacez-le par un nouveau de la même valeur pour rétablir le fonctionnement.
Si la radio reste muette, il est possible que le problème vienne de l’unité principale. Vérifiez les réglages de la radio, notamment les options de sortie audio. Un mauvais paramétrage peut empêcher la diffusion du son.
Enfin, si le problème persiste, consultez un professionnel pour vérifier le câblage interne ou la réception de l’antenne. Cela pourrait être lié à un problème plus complexe nécessitant des réparations spécifiques.
