Le schéma de câblage du radio de votre Dodge Ram 1500 2003 est un outil précieux pour toute installation ou réparation. Assurez-vous de suivre le diagramme à la lettre pour éviter tout dommage aux composants électroniques et garantir un fonctionnement optimal. Chaque fil a un rôle spécifique, et il est essentiel de connecter correctement les câbles d’alimentation, de signal, et de mise à la terre.
Avant de commencer, vérifiez toujours que la batterie de votre véhicule est déconnectée pour éviter tout court-circuit. Utilisez un multimètre pour confirmer que les fils sont correctement isolés et qu’ils sont connectés au bon terminal. Le diagramme fournit les codes couleurs des fils, facilitant l’identification des connexions à établir entre le système audio et les autres composants du véhicule.
Lorsque vous suivez le schéma de câblage, il est aussi important de vérifier les spécifications de votre radio afin de vous assurer que vous utilisez les bons adaptateurs et accessoires pour une installation réussie. Cette approche minimisera les risques de dysfonctionnement et prolongera la durée de vie de votre système audio.

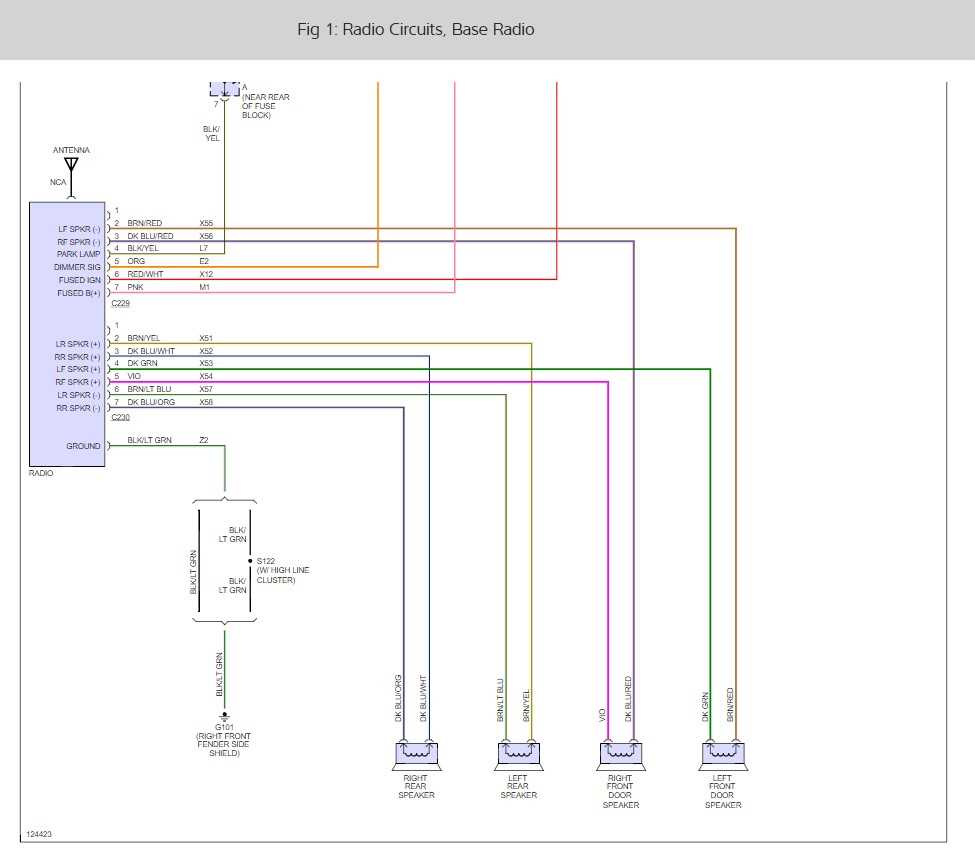

Schéma de câblage de la radio pour Dodge Ram 1500 2003
Pour connecter correctement la radio d’un Dodge Ram 1500 2003, il est crucial de suivre le schéma de câblage adapté. Voici les principales connexions à connaître :
Connexions principales
| Couleur des fils | Fonction |
|---|---|
| Rouge | Alimentation 12V (allumé) |
| Noir | Masse |
| Jaune | Alimentation 12V (permanente) |
| Bleu | Amplificateur (si applicable) |
| Vert | Haut-parleur avant gauche |
| Violet | Haut-parleur arrière gauche |
| Blanc | Haut-parleur avant droit |
| Gris | Haut-parleur arrière droit |
Connexions supplémentaires
Assurez-vous que chaque fil est correctement isolé et connecté pour éviter tout court-circuit. L’utilisation d’un adaptateur de câblage spécifique peut faciliter l’installation, notamment pour les modèles sans système de sonorisation haut de gamme.
Identification des fils principaux du câblage
Pour identifier les fils principaux du câblage de votre radio, commencez par repérer les couleurs des fils. Voici une répartition standard des fils que vous rencontrerez souvent dans un modèle de 2003 Dodge Ram 1500 :
Fils d’alimentation
Le fil d’alimentation principal est généralement rouge. Il est utilisé pour fournir l’énergie nécessaire au fonctionnement de la radio. Il doit être connecté à un fil d’alimentation constant, permettant à la radio de fonctionner dès que vous mettez le contact.
Fils de terre
Le fil de terre est souvent de couleur noire ou de métal nu. Ce fil sert à établir la connexion à la masse du véhicule, assurant une mise à la terre correcte pour éviter les courts-circuits.
Le fil de la lumière (habituellement orange ou jaune) permet à la radio d’ajuster automatiquement son éclairage selon l’intensité de la lumière dans l’habitacle.
Assurez-vous de vérifier les couleurs des fils dans le manuel de votre radio pour garantir une installation sans erreur. Utilisez des connecteurs adaptés pour chaque fil afin de garantir des connexions sécurisées et stables.
Connexion de l’alimentation et de la masse
Pour connecter l’alimentation et la masse de votre autoradio Dodge Ram 1500 2003, commencez par repérer les fils correspondants sur le câblage de votre véhicule. Le fil d’alimentation est généralement rouge, et le fil de masse est noir. Assurez-vous que ces fils sont correctement isolés et protégés avant de les connecter.
Connexion de l’alimentation
Le fil rouge d’alimentation doit être raccordé à la borne positive du véhicule. Utilisez un connecteur sécurisé pour garantir un bon contact et évitez tout risque de court-circuit. Si nécessaire, ajoutez un fusible entre le fil d’alimentation et la borne pour protéger l’autoradio en cas de surcharge.
Connexion de la masse
Le fil de masse noir doit être relié à une partie métallique non peinte du châssis du véhicule. Utilisez une vis ou un boulon pour fixer solidement le fil de masse, garantissant ainsi une connexion stable et sûre. Évitez de connecter la masse à une pièce qui pourrait être isolée, comme une partie plastifiée.
Configuration des haut-parleurs dans le véhicule
Pour assurer une qualité sonore optimale, commencez par vérifier les spécifications du système audio de votre Dodge Ram 1500. Chaque haut-parleur doit être correctement raccordé aux bornes correspondantes sur le câblage de l’autoradio. Les fils doivent être bien fixés pour éviter toute interférence ou perte de signal. Lors de l’installation, assurez-vous que la polarité des fils est respectée : le fil positif est généralement marqué par une couleur distincte, souvent rouge ou blanc.
Disposition des haut-parleurs
La configuration des haut-parleurs dépend de la version du véhicule. Dans les modèles standards, les haut-parleurs avant sont placés dans les portes, tandis que les haut-parleurs arrière sont souvent installés dans le toit ou les panneaux arrière. Vérifiez la compatibilité des haut-parleurs avec les emplacements disponibles et assurez-vous que les dimensions sont adaptées pour éviter tout problème lors du montage.
Connexion correcte des câbles
Lorsque vous branchez les haut-parleurs, veillez à connecter les câbles aux bonnes entrées. Il est crucial de respecter les couleurs et les polarités des fils. Un câblage incorrect peut entraîner un son déformé ou même endommager l’équipement. Utilisez des connecteurs de haute qualité pour garantir une connexion stable et éviter toute dégradation du signal audio.
Installation du système de commande du volant
Pour installer correctement le système de commande du volant sur votre Dodge Ram 1500 de 2003, suivez ces étapes précises :
- Débranchez la batterie du véhicule pour éviter tout risque d’électrocution.
- Retirez le cache du volant en utilisant un tournevis adapté pour éviter d’endommager les clips.
- Localisez le connecteur de câblage du système de commande du volant. Il se trouve généralement derrière le volant, près de la colonne de direction.
- Reliez le câblage du système de commande du volant au module correspondant dans le tableau de bord en suivant les indications de votre schéma de câblage spécifique.
- Vérifiez toutes les connexions pour s’assurer qu’elles sont bien fixées et sécurisées.
- Rebranchez la batterie et testez les commandes du volant pour confirmer leur bon fonctionnement.
Si vous avez un problème avec le câblage ou l’installation, consultez un manuel de réparation spécifique ou demandez l’aide d’un professionnel qualifié.
Connexions pour les dispositifs d’entrée auxiliaire
Pour connecter un dispositif d’entrée auxiliaire dans le Dodge Ram 1500 de 2003, identifiez les bornes spécifiques sur le connecteur de l’autoradio. Vous trouverez généralement un port pour l’audio auxiliaire sous forme de prise jack 3,5 mm ou RCA.
Connexions nécessaires
Suivez ces étapes pour assurer une installation correcte :
- Fil de masse (ground) : Connectez-le à une surface métallique du véhicule pour garantir un bon fonctionnement.
- Fil audio gauche (left audio) : Connectez-le à la borne correspondante de l’entrée auxiliaire.
- Fil audio droit (right audio) : Assurez-vous qu’il est bien relié à la borne audio droite de l’entrée auxiliaire.
- Alimentation : Vérifiez que le dispositif auxiliaire est alimenté selon ses besoins électriques.
Tableau des connexions
| Fil | Description | Couleur |
|---|---|---|
| Fil de masse | Connexion à la masse du véhicule | Noir |
| Fil audio gauche | Signal audio gauche | Blanc |
| Fil audio droit | Signal audio droit | Rouge |
| Fil d’alimentation | Alimentation électrique pour l’appareil | Rouge ou bleu |
Assurez-vous que les connexions sont sécurisées pour éviter toute interférence ou coupure de son. Une fois les branchements effectués, vous pourrez profiter de votre musique via l’entrée auxiliaire sans problème.
Dépannage des problèmes de connexion fréquents
Si votre radio dans le Dodge Ram 1500 ne reçoit pas de signal ou présente des problèmes de connexion, vérifiez d’abord les câbles d’alimentation et les connexions des haut-parleurs. Une connexion lâche ou corrodée peut être la cause de coupures de son. Inspectez le câblage à la recherche de signes d’usure ou de déconnexion.
Vérification du câblage et des connecteurs
Examinez soigneusement les connecteurs derrière l’unité radio. Un connecteur mal branché ou endommagé peut provoquer une perte de signal. Nettoyez les connecteurs avec un chiffon sec ou un produit de nettoyage pour contacts électroniques. Assurez-vous également que les fils sont correctement insérés dans les bornes de la radio et du système de son.
Test des fusibles et de l’alimentation
Un fusible grillé peut entraîner l’arrêt total de la radio. Vérifiez le fusible du circuit audio et remplacez-le si nécessaire. Si l’alimentation semble être en cause, utilisez un multimètre pour tester la tension à l’arrière de l’unité radio. Si l’alimentation est faible, vérifiez les câbles d’alimentation et remplacez-les si nécessaire.
En cas de doute, consultez un professionnel pour un diagnostic plus approfondi. Le remplacement des câbles ou des connecteurs défectueux peut résoudre rapidement de nombreux problèmes de connexion.
