Le câblage de la radio d’une Chevrolet Silverado 2003 nécessite une attention particulière pour garantir une installation correcte et une qualité sonore optimale. Commencez par identifier les fils correspondants aux fonctions principales de la radio, comme l’alimentation, l’antenne, et les connexions aux haut-parleurs.
Alimentation: Le fil d’alimentation est généralement de couleur rouge, tandis que le fil de masse (terre) est souvent noir. Il est crucial de bien connecter ces fils pour éviter tout court-circuit ou dysfonctionnement de l’appareil.
Haut-parleurs: Les fils des haut-parleurs se trouvent généralement en groupes, avec des couleurs distinctes pour chaque côté (avant, arrière, gauche, droit). Assurez-vous de connecter chaque haut-parleur à son fil respectif pour une restitution sonore équilibrée. Les couleurs des fils peuvent varier légèrement en fonction du modèle de radio installé, alors vérifiez toujours deux fois la correspondance avant de connecter.
Antennes et accessoires: Le câble de l’antenne, souvent de couleur bleue ou grise, doit être correctement relié pour assurer une bonne réception du signal radio. Pour les radios avec des fonctionnalités supplémentaires (comme les commandes au volant), il peut être nécessaire de connecter des fils spécifiques à ces systèmes.
Avant de commencer le câblage, consultez toujours le manuel de la radio et le schéma électrique du véhicule pour confirmer les couleurs des fils et leur fonction. Un mauvais raccordement peut endommager les composants ou entraîner une perte de fonctionnalité.

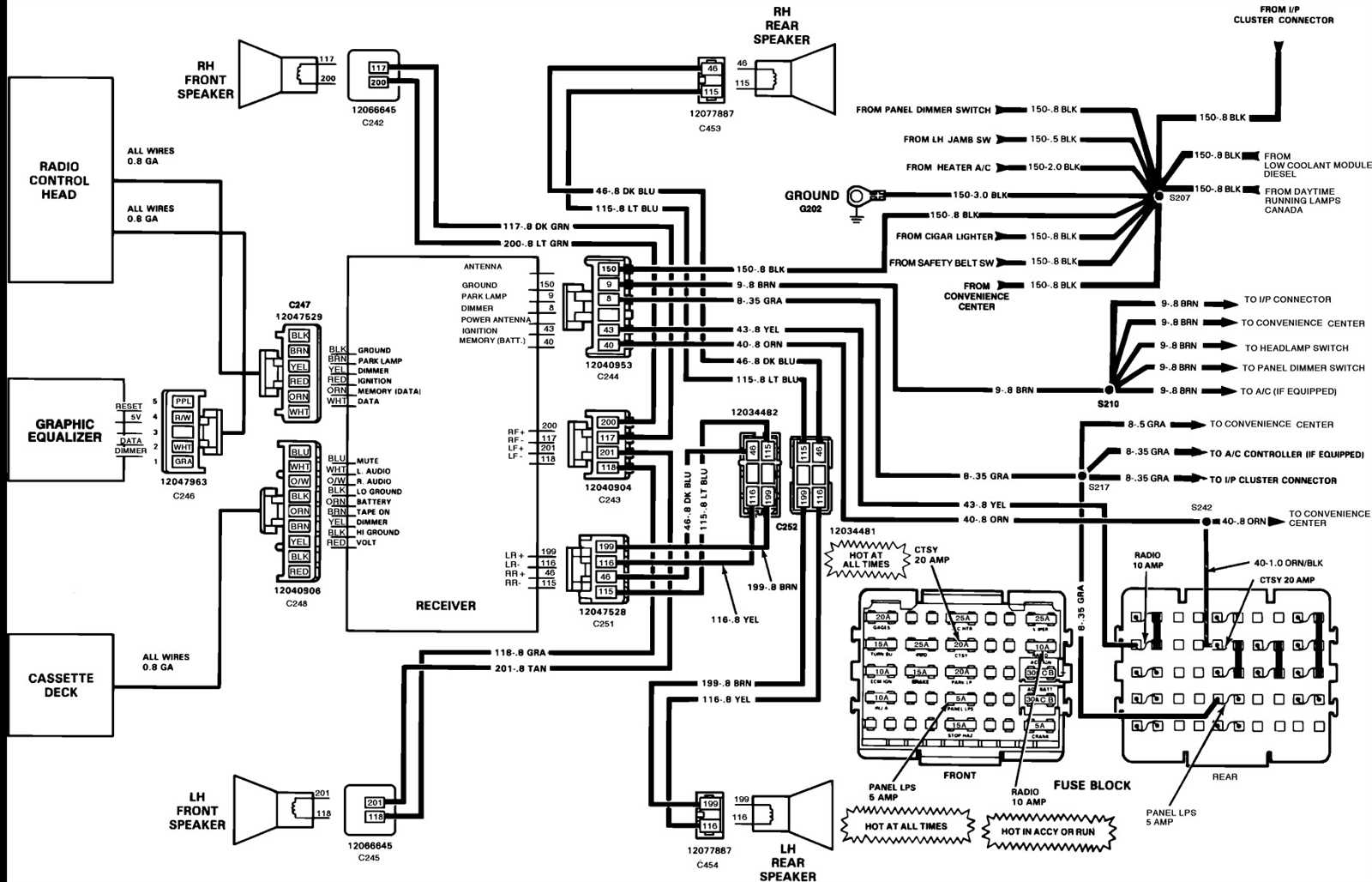

Schéma de câblage de la radio du Silverado 2003
Pour connecter correctement la radio du Silverado 2003, commencez par identifier les câbles d’alimentation, de terre, et les câbles audio. La plupart des câbles de la radio sont standardisés, mais il est important de vérifier les couleurs et les connexions spécifiques à votre modèle.
Alimentation: Le câble rouge fournit l’alimentation principale, tandis que le câble jaune alimente le circuit en continu pour la mémoire de la radio. Connectez-les respectivement aux bornes d’alimentation et de mémoire du véhicule.
Terre: Le câble noir doit être connecté à la masse du véhicule. Assurez-vous qu’il est bien fixé pour éviter toute interférence.
Audio et contrôle: Les fils pour les haut-parleurs sont généralement marqués par des couleurs spécifiques. Le fil de gauche avant est souvent de couleur grise, le droit avant est blanc, le gauche arrière est violet, et le droit arrière est vert. Vérifiez le manuel pour chaque haut-parleur, car certaines variations peuvent exister en fonction des options installées sur le véhicule.
Antennes: Le câble d’antenne est souvent une prise métallique ronde, à connecter sur la borne dédiée de la radio.
Vérifiez les câblages avec un multimètre pour vous assurer qu’il n’y a pas de court-circuit avant de tester la radio. Cela garantit un fonctionnement optimal et évite tout dommage à votre système électrique.
Identification des fils d’alimentation de la radio
Pour connecter correctement une radio dans un Chevrolet Silverado de 2003, il est essentiel d’identifier les fils d’alimentation. Voici un guide clair pour vous aider à les repérer rapidement :
- Fil d’alimentation principal (12V constant) : Ce fil fournit l’alimentation principale à la radio. Il est généralement de couleur jaune. Il doit être connecté à une source d’alimentation constante pour que la radio garde ses paramètres en mémoire même après l’arrêt du moteur.
- Fil d’alimentation sous contact (12V après contact) : Ce fil, souvent rouge, s’active uniquement lorsque le contact est allumé. Il permet à la radio de s’allumer lorsque vous démarrez le véhicule.
- Fil de masse : Ce fil est essentiel pour compléter le circuit électrique. Il est généralement de couleur noire et doit être relié à une partie métallique du véhicule pour assurer une bonne mise à la terre.
- Fil de commande d’antenne (si applicable) : Ce fil est souvent bleu et se connecte à l’antenne électrique pour l’extension et la rétraction automatiques de l’antenne lorsque la radio est allumée ou éteinte.
Assurez-vous de bien vérifier les couleurs et les connexions avant de brancher les fils pour éviter tout court-circuit ou dysfonctionnement de la radio. Utilisez un multimètre si nécessaire pour confirmer les tensions sur chaque fil avant de les connecter. Un raccordement correct garantit une bonne fonctionnalité de la radio dans votre véhicule.
Connexion des câbles de haut-parleur à la radio
Pour connecter les câbles de haut-parleur à la radio, identifiez d’abord les bornes correspondantes sur l’arrière de l’unité. Chaque canal de sortie possède généralement une borne marquée pour chaque haut-parleur, souvent codée par couleur. Assurez-vous que les fils des haut-parleurs soient bien séparés pour éviter tout court-circuit.
Connectez les fils positifs (souvent rouges) à la borne positive de la radio et les fils négatifs (souvent noirs) à la borne négative. En cas de doute, consultez le manuel de votre modèle pour les codes couleurs spécifiques. Il est recommandé d’utiliser des connecteurs appropriés ou de sertir les fils pour garantir une bonne connexion.
Vérifiez une dernière fois chaque connexion avant d’allumer l’unité. Un câblage incorrect peut endommager la radio ou les haut-parleurs. Une fois les connexions terminées, testez le système audio pour vérifier que tous les haut-parleurs fonctionnent correctement. Si le son est faible ou si un haut-parleur ne fonctionne pas, re-vérifiez les branchements pour détecter d’éventuelles erreurs.
Raccordement de l’antenne pour une réception optimale
Pour assurer une réception radio stable et claire, connectez correctement l’antenne à l’entrée dédiée. Utilisez un câble de bonne qualité pour éviter les interférences et les pertes de signal. Le câble coaxial doit être bien isolé et exempte de coupures qui pourraient nuire à la transmission. Vérifiez que la prise de l’antenne est bien fixée et qu’il n’y a pas de jeu entre le connecteur et l’entrée du récepteur.
Choisissez un emplacement pour l’antenne qui minimise les obstacles physiques, comme les structures métalliques, qui peuvent bloquer ou affaiblir le signal. Si possible, placez l’antenne à l’extérieur ou près d’une fenêtre pour maximiser la portée du signal.
Un autre aspect important est de s’assurer que l’antenne est correctement orientée. Selon le type d’antenne, cela peut être un ajustement simple ou un recalibrage complet pour capter les stations les plus éloignées. N’oubliez pas de vérifier régulièrement l’antenne pour vous assurer qu’elle reste en bon état de fonctionnement et qu’elle est propre, car la saleté et la rouille peuvent affecter la qualité du signal.
Gestion des câbles de contrôle et des signaux de commande
Pour assurer une gestion efficace des câbles de contrôle dans un véhicule, il est primordial de les organiser de manière claire et sécurisée. Commencez par identifier les câbles dédiés à la gestion des signaux audio, comme ceux du volume, de l’alimentation et de la connexion aux différents composants. Utilisez des serre-câbles ou des gaines pour éviter que ces câbles ne se croisent ou ne s’emmêlent.
Éviter les interférences électriques
Les câbles de commande doivent être séparés des fils d’alimentation et des câbles susceptibles de produire des interférences. Si possible, placez-les dans des conduits dédiés ou à une distance suffisante des sources de courant, pour éviter que des parasites n’affectent les signaux. Un bon blindage des câbles contribue également à limiter ces interférences.
Connexions et maintien de la qualité du signal
Vérifiez que toutes les connexions soient solides et exemptes de corrosion. Les connecteurs doivent être bien fixés et isolés pour garantir un contact stable. Lors du montage, prenez soin de ne pas trop tendre les câbles, ce qui pourrait endommager les fils internes et altérer le signal. L’utilisation de connecteurs de qualité assure également une transmission claire et précise des signaux.
Solutions pour les problèmes de connexion au système audio
Si le système audio ne fonctionne pas correctement, commencez par vérifier les connexions des câbles. Assurez-vous que les fils d’alimentation sont correctement branchés et qu’ils ne sont pas endommagés. Un câble mal connecté ou coupé peut être la cause de l’absence de son.
Vérification des câbles et des prises
Inspectez les câbles qui relient le système radio à l’alimentation et aux enceintes. Les câbles doivent être solidement connectés et sans corrosion. Si vous remarquez des signes d’usure, remplacez-les par des câbles neufs de qualité similaire.
Contrôle du fusible
Si le son est complètement absent, il est possible qu’un fusible ait sauté. Localisez le fusible associé au système audio dans le panneau de fusibles et remplacez-le si nécessaire. Si le fusible grille à nouveau, un problème sous-jacent peut être en cause, comme un court-circuit ou un défaut dans l’alimentation.
Si ces étapes ne résolvent pas le problème, un test plus approfondi des composants électroniques internes du système pourrait être nécessaire.
Considérations pour l’installation d’un système audio après-vente
Assurez-vous que l’alimentation de votre véhicule est bien coupée avant de commencer l’installation. Cela évite tout risque de court-circuit ou de dommage au système électrique du véhicule.
Compatibilité avec le système existant
Avant d’installer un nouveau système audio, vérifiez la compatibilité avec le câblage d’origine. Certains véhicules, comme le 2003 Silverado, ont des configurations de fils spécifiques pour le système d’enceintes et le contrôle du volume. Utiliser un adaptateur de faisceau de câblage peut simplifier l’installation et éviter des modifications complexes.
Répartition des haut-parleurs
Assurez-vous de bien comprendre la répartition des haut-parleurs et leur raccordement. Vous devrez peut-être ajouter des amplificateurs pour améliorer la puissance ou installer des haut-parleurs supplémentaires. La puissance des amplificateurs doit correspondre à celle des haut-parleurs pour éviter les distorsions ou dommages.
| Couleur du câble | Fonction |
|---|---|
| Rouge | Alimentation (12V) |
| Noir | Terre |
| Vert | Haut-parleur gauche avant |
| Violet | Haut-parleur droit avant |
| Bleu | Contrôle de l’amplificateur |
Utilisez des fils de qualité pour garantir une transmission sans interférences et une durée de vie optimale du système. Vérifiez également l’absence de câbles mal isolés qui pourraient provoquer des courts-circuits ou endommager d’autres composants électriques.
