Le câblage de l’autoradio dans un Toyota Tundra 2003 peut sembler complexe, mais avec le bon schéma de câblage, le processus devient simple. Pour éviter tout problème lors de l’installation ou du remplacement de votre autoradio, il est crucial d’avoir un plan précis. Ce guide vous offre un aperçu détaillé des connexions nécessaires pour un montage sans erreur.
En analysant le schéma de câblage, vous verrez que les fils sont organisés de manière logique, chacun ayant une fonction spécifique, comme l’alimentation, la terre, les sorties audio, et plus encore. Assurez-vous de bien identifier chaque fil avant de procéder à toute manipulation. Un mauvais branchement peut entraîner des dysfonctionnements ou même endommager les composants électroniques de votre véhicule.
Les couleurs des fils et leur disposition suivent des standards communs, ce qui facilite l’installation. Le schéma vous indique clairement où connecter chaque câble pour l’antenne, les haut-parleurs, et les commandes de l’écran. Si vous n’êtes pas sûr de la connectique, il est toujours préférable de consulter le manuel d’installation ou de demander l’avis d’un professionnel pour éviter des erreurs.

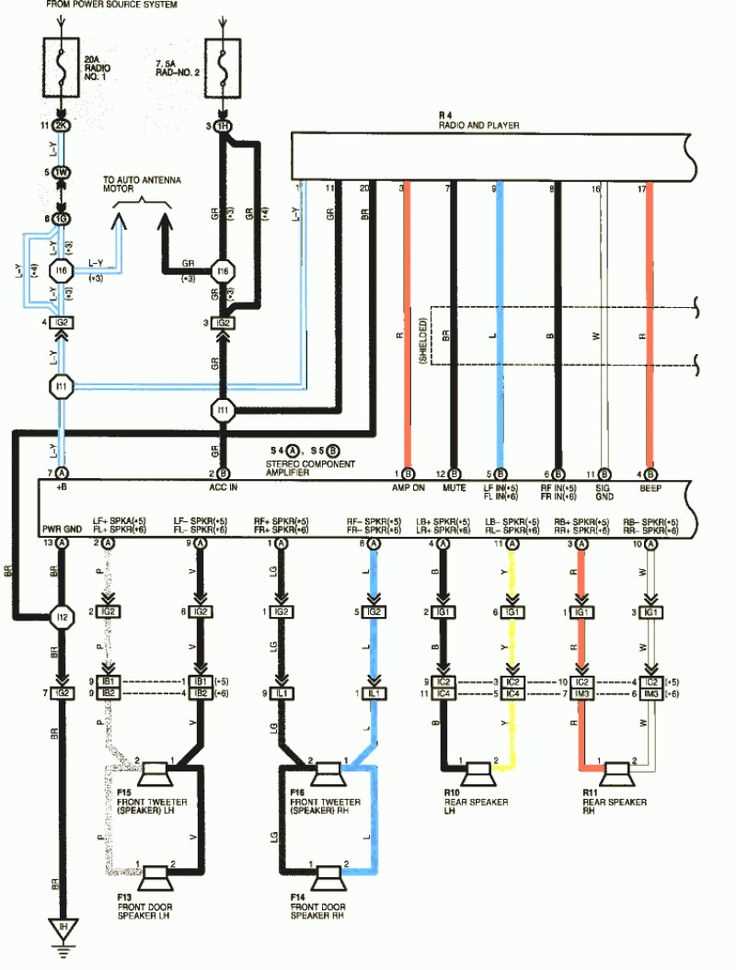

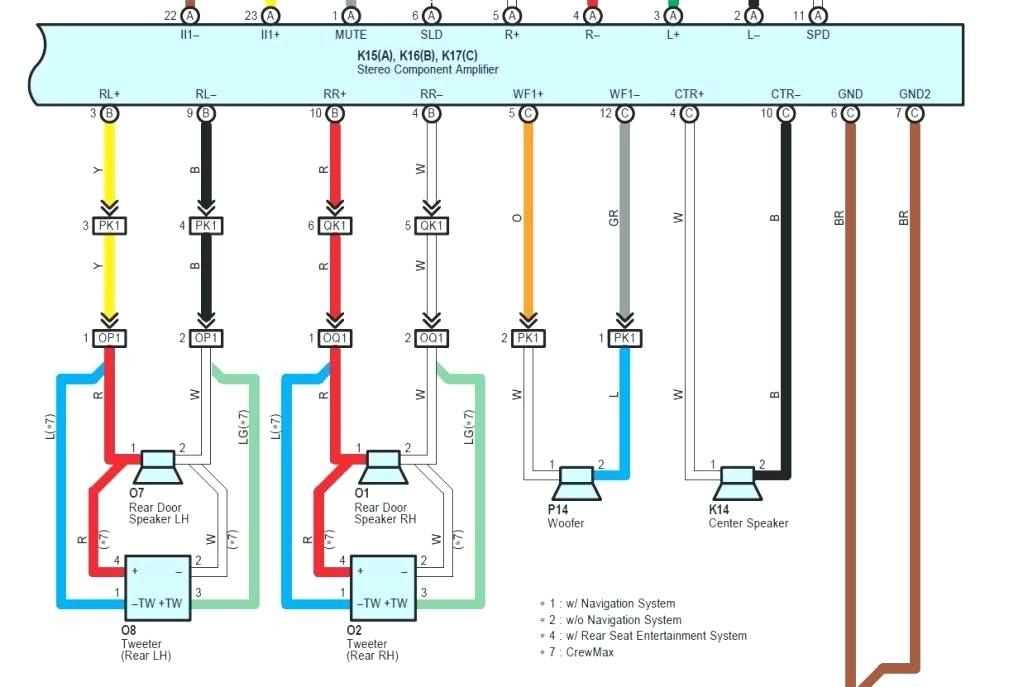

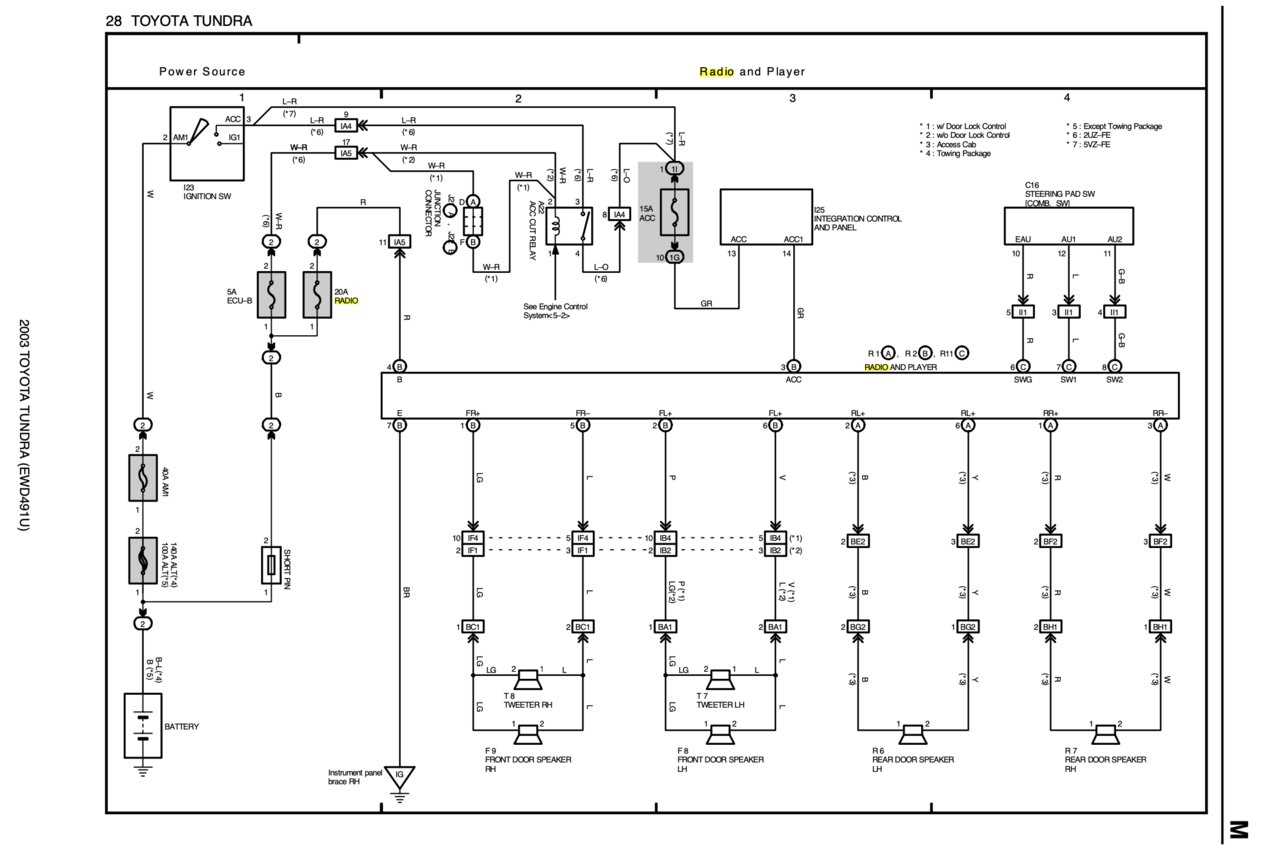

Schéma de câblage de radio de Toyota Tundra 2003
Pour connecter correctement la radio de votre Toyota Tundra 2003, il est nécessaire de comprendre le schéma de câblage. Voici les informations clés pour un montage sans erreur.
| Couleur du fil | Fonction |
|---|---|
| Rouge | Alimentation en 12V (Acc) |
| Noir | Terre |
| Jaune | Alimentation en 12V (Batterie) |
| Bleu | Commande de l’antenne électrique |
| Blanc | Canal avant gauche (haut-parleur) |
| Gris | Canal avant droit (haut-parleur) |
| Vert | Canal arrière gauche (haut-parleur) |
| Violet | Canal arrière droit (haut-parleur) |
| Blanc/Noir | Fil de signal pour haut-parleur avant gauche (négatif) |
| Gris/Noir | Fil de signal pour haut-parleur avant droit (négatif) |
| Vert/Noir | Fil de signal pour haut-parleur arrière gauche (négatif) |
| Violet/Noir | Fil de signal pour haut-parleur arrière droit (négatif) |
Pour une installation correcte, veillez à bien isoler chaque connexion et à utiliser des câbles de qualité pour éviter toute interférence. Si vous n’êtes pas sûr des connexions, consultez un professionnel. Une mauvaise installation peut entraîner des dysfonctionnements de la radio et des autres composants du véhicule.
Localisation des fils de la radio dans une Toyota Tundra 2003
Pour localiser les fils de la radio dans une Toyota Tundra 2003, commencez par retirer le panneau de la console centrale. Utilisez un outil en plastique pour éviter d’endommager les plastiques autour de l’unité. Une fois le panneau retiré, vous aurez accès à la vis qui maintient l’unité radio en place.
Identification des fils principaux
Les fils de la radio sont regroupés selon leur fonction. Voici les principaux :
- Alimentation : Le fil rouge fournit l’alimentation à l’unité radio lorsqu’il est mis sous tension.
- Masse : Le fil noir est relié à la masse de la voiture, permettant ainsi de compléter le circuit électrique.
- Antenne : Le fil bleu permet de capter le signal radio. Il est essentiel de le relier correctement pour un bon fonctionnement de la réception.
- Haut-parleurs : Les fils correspondant aux haut-parleurs sont généralement de couleur grise (avant droit), verte (avant gauche), violette (arrière droit), et bleue (arrière gauche).
Étapes pour connecter les fils
- Identifiez chaque fil à l’aide du schéma fourni avec le nouvel autoradio ou utilisez un multimètre pour vérifier la tension sur les câbles.
- Connectez le fil rouge à la source d’alimentation et le fil noir à la masse du véhicule.
- Branchez les fils des haut-parleurs aux sorties correspondantes de l’autoradio.
- Reliez le fil de l’antenne à la prise d’antenne de l’unité radio pour garantir une réception optimale.
- Assurez-vous que tous les fils sont bien isolés pour éviter les courts-circuits.
Une fois les connexions effectuées, remontez l’unité radio et testez son fonctionnement pour vérifier que tous les câblages sont corrects.
Comment débrancher correctement l’autoradio sans causer de dégâts
Avant de débrancher l’autoradio, éteignez toujours le moteur et déconnectez la batterie pour éviter tout risque de court-circuit ou de choc électrique. Utilisez un outil spécifique, comme une clé à douille ou un extracteur d’autoradio, pour retirer l’unité sans abîmer les connecteurs ou le tableau de bord. Ne tirez jamais directement sur les câbles. Ils doivent être débranchés proprement à partir des fiches d’alimentation et des autres connecteurs.
Assurez-vous de noter ou de photographier l’ordre des connexions des fils avant de les débrancher. Cela facilitera le remontage ou l’installation d’un nouveau système. Si des adaptateurs sont utilisés, retirez-les soigneusement pour éviter de les casser. Enfin, vérifiez toujours que les fils ne sont ni effilochés ni endommagés lors du processus. Un débranchement soigneux permettra d’éviter des réparations coûteuses et d’assurer la longévité du système.
Interpréter les couleurs des fils pour une installation correcte
Les couleurs des fils sont un indicateur clé pour connecter correctement votre autoradio. Assurez-vous de bien comprendre leur signification avant d’effectuer l’installation. Voici les correspondances les plus courantes pour une Toyota Tundra de 2003 :
- Rouge : Connexion au fil d’alimentation principal (12V).
- Jaune : Alimentation permanente (pour la mémoire du radio).
- Noir : Masse ou terre, à connecter au châssis de la voiture.
- Bleu : Télécommande du système d’amplification (si applicable).
- Vert et vert/noir : Connexions pour les haut-parleurs avant gauche (vert) et droit (vert/noir).
- Violet et violet/noir : Connexions pour les haut-parleurs arrière gauche (violet) et droit (violet/noir).
- Blanc et blanc/noir : Connexions pour les haut-parleurs avant droit (blanc) et gauche (blanc/noir).
Pour éviter toute confusion, consultez le manuel de votre autoradio et celui de votre véhicule pour des détails spécifiques. Ne jamais connecter les fils de manière incorrecte, car cela peut endommager le système ou provoquer des dysfonctionnements.
En cas de doute, utilisez un testeur de circuit pour vérifier les connexions avant de finaliser l’installation.
Remplacer l’autoradio d’origine de la Toyota Tundra 2003 avec un modèle compatible
Pour remplacer l’autoradio d’origine de votre Toyota Tundra 2003, commencez par vérifier la compatibilité du modèle que vous souhaitez installer. Assurez-vous qu’il s’agit d’un autoradio conçu pour s’adapter aux dimensions de l’emplacement et aux connecteurs de votre véhicule. La majorité des autoradios après-vente utilisent des connecteurs ISO standard, mais il est possible que vous deviez utiliser un adaptateur de faisceau pour garantir une installation correcte.
Étapes de remplacement de l’autoradio
1. Retirer l’autoradio d’origine : Utilisez un kit d’extraction d’autoradio pour retirer l’unité. Ce kit permet de déloger l’autoradio sans endommager les panneaux de la voiture. Insérez les outils dans les fentes sur les côtés de l’autoradio et tirez doucement pour le faire sortir.
2. Débrancher les connecteurs : Une fois l’autoradio retiré, déconnectez les câbles d’alimentation, d’antenne et de haut-parleurs. Gardez à l’esprit qu’il est important de noter la configuration des fils pour faciliter le raccordement du nouvel appareil.
3. Installer le nouveau modèle : Branchez les connecteurs de l’autoradio compatible. Si nécessaire, utilisez un adaptateur de faisceau pour faire correspondre les câbles. Insérez ensuite l’autoradio dans le logement prévu à cet effet et assurez-vous qu’il est bien fixé.
Conseils supplémentaires
Testez les fonctionnalités : Avant de finaliser l’installation, vérifiez que toutes les fonctions de l’autoradio (son, connectivité Bluetooth, radio) fonctionnent correctement. Assurez-vous également que l’écran tactile, le cas échéant, est bien calibré.
Adapter le style : Vous pouvez personnaliser l’apparence de votre autoradio avec des kits de montage spécifiques à votre modèle pour que l’unité s’intègre parfaitement à l’intérieur de votre Toyota Tundra 2003. Cela améliorera l’esthétique tout en maintenant une installation propre et soignée.
Dépanner les problèmes de connexion audio courants dans le véhicule
Vérifiez les câbles de connexion. Si le son est intermittent ou absent, inspectez les fils reliant le poste de radio à l’amplificateur ou aux haut-parleurs. Assurez-vous que les connecteurs sont bien fixés et qu’il n’y a pas de fils endommagés. Un mauvais contact peut causer une perte de signal.
Contrôlez les fusibles. Un fusible grillé peut couper l’alimentation du système audio. Localisez les fusibles associés à l’audio et remplacez-les si nécessaire. Consultez le manuel du véhicule pour identifier les fusibles spécifiques à vérifier.
Examinez l’antenne. Si vous perdez la réception radio, vérifiez si l’antenne est correctement installée. Une antenne endommagée ou mal branchée peut nuire à la qualité du signal. Assurez-vous aussi qu’elle n’est pas obstruée par des objets extérieurs.
Testez les réglages du système audio. Parfois, une simple erreur de configuration dans les paramètres peut causer des problèmes. Vérifiez que les niveaux de volume, de balance et de fader sont correctement ajustés. Il est également utile de réinitialiser le système pour éliminer d’éventuels dysfonctionnements logiciels.
Vérifiez la source audio. Si vous utilisez des appareils externes comme un lecteur MP3 ou un téléphone, assurez-vous que le câble de connexion fonctionne bien et que l’appareil est correctement configuré pour transmettre le son au système audio du véhicule.
Consultez un professionnel si les problèmes persistent. Si vous avez suivi ces étapes et que le problème persiste, il peut s’agir d’un défaut matériel plus complexe, nécessitant l’intervention d’un technicien qualifié.
Installer un système audio supplémentaire via les bornes de câblage existantes
Pour ajouter un système audio supplémentaire dans votre Toyota Tundra de 2003, il est préférable d’utiliser les bornes de câblage déjà présentes dans le véhicule. Cela permet une installation plus simple et moins invasive tout en maintenant l’intégrité du câblage d’origine. Voici comment procéder.
Étape 1 : Identifier les bornes adéquates
Commencez par localiser les bornes de câblage du système audio d’origine. Elles sont généralement situées derrière l’unité principale, à proximité du tableau de bord. Utilisez un testeur de continuité pour vérifier les connexions de chaque fil et déterminer lesquels correspondent à l’alimentation, à la masse, aux haut-parleurs, et aux signaux audio.
Étape 2 : Connecter le nouveau système audio
Une fois les bornes identifiées, vous pouvez connecter les nouveaux câbles en utilisant des adaptateurs ou des connecteurs universels. Si vous ajoutez un amplificateur, assurez-vous de relier les câbles d’alimentation et de mise à la terre aux bornes correspondantes. Veillez à bien isoler chaque connexion pour éviter tout court-circuit ou interférence.
En utilisant cette méthode, vous intégrez facilement un système audio supplémentaire sans modifier le câblage d’origine du véhicule, garantissant ainsi une installation propre et fiable.
