Pour remplacer ou réparer votre autoradio dans un Chevrolet Trailblazer 2005, il est crucial de comprendre le schéma de câblage spécifique à ce modèle. Ce guide vous fournira un aperçu clair des connexions électriques nécessaires pour installer ou dépanner le système audio.
Le câblage de l’autoradio est généralement divisé en plusieurs catégories : alimentation, haut-parleurs et antenne. Assurez-vous de repérer chaque fil correspondant à son rôle. Par exemple, le fil de masse doit être relié à une source de terre solide, tandis que les fils des haut-parleurs doivent être correctement appariés pour un son optimal.
Avant de commencer, vérifiez que la batterie du véhicule est déconnectée pour éviter tout court-circuit. Vous aurez besoin d’un multimètre pour tester la continuité des fils et assurer une installation correcte. Si vous n’êtes pas certain des connexions, un schéma de câblage précis vous permettra de vérifier chaque étape, évitant ainsi des erreurs coûteuses.
En cas de doute, il est toujours recommandé de consulter un professionnel ou de se référer à un manuel spécifique pour ce modèle. Grâce à ces informations, vous pourrez facilement effectuer l’installation ou la réparation de votre radio sans difficulté.

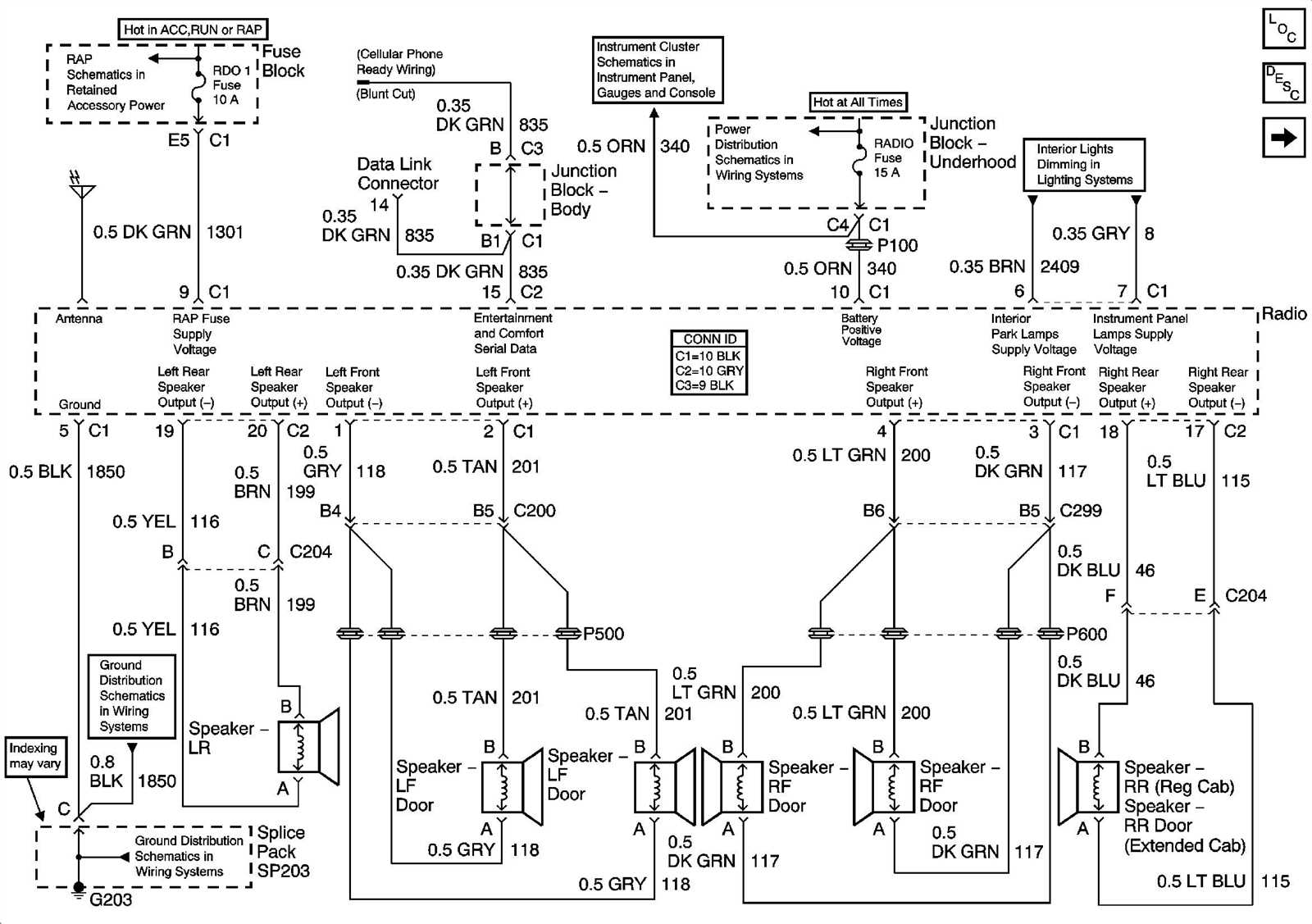

- Schéma de câblage de la radio du Chevrolet Trailblazer 2005
Pour connecter correctement la radio dans un Chevrolet Trailblazer 2005, suivez les étapes suivantes pour vous assurer d’une installation réussie. Le schéma de câblage de la radio varie en fonction de la version du véhicule et de l’équipement d’origine, mais voici un guide de base pour vous orienter.
- Câble d’alimentation (12V+): Le fil rouge est utilisé pour l’alimentation de la radio, fournissant l’énergie nécessaire pour le démarrage du système.
- Terre (Ground): Le fil noir est relié à la masse du véhicule. Assurez-vous que la connexion à la carrosserie est solide pour éviter les interférences.
- Sortie audio (haut-parleurs): Les fils sont généralement de couleur blanche (avant gauche), gris (avant droit), violet (arrière gauche) et vert (arrière droit). Vérifiez les couleurs et la correspondance des câbles pour chaque côté du véhicule.
- Alimentation accessoires: Le fil jaune est souvent utilisé pour fournir l’alimentation en mode accessoires, permettant à la radio de fonctionner lorsque le moteur est éteint.
- Antennes: Le câble d’antenne, généralement de type coaxial, doit être correctement connecté pour recevoir des signaux radio sans perte de qualité.
- Sortie pour le contrôle du volume: Un câble de signal spécifique pour les systèmes de contrôle au volant ou de gestion du volume à distance peut être inclus. Vérifiez les instructions de votre autoradio.
Assurez-vous de tester toutes les connexions avant de fixer la radio dans le tableau de bord. Une fois les câbles connectés et sécurisés, vous pouvez procéder à l’installation complète du système audio.
Vérifiez toujours la documentation spécifique à votre modèle de radio et à votre Trailblazer 2005 pour toute variation dans les couleurs des fils ou les connexions.
Le câblage d’origine du système audio du Trailblazer 2005 est conçu pour une installation simple, mais il est important de bien comprendre les couleurs des fils pour éviter des erreurs. Les fils principaux sont généralement organisés de manière à correspondre aux connecteurs du système d’origine. Vous trouverez souvent un connecteur pour l’alimentation, un pour les haut-parleurs et un pour les signaux de commande. Assurez-vous de repérer chaque connexion avant de commencer l’installation d’un nouveau système.
Les fils d’alimentation comprennent un fil rouge pour la mise sous tension et un fil noir pour la masse. Les fils des haut-parleurs sont séparés par des couleurs pour chaque côté, avec du blanc et du gris pour les canaux avant, et du violet et du vert pour les canaux arrière. Chaque fil de haut-parleur est accompagné d’une seconde couleur pour la polarité, comme le blanc avec une ligne noire pour le côté gauche avant.
Avant d’effectuer toute modification, il est recommandé de couper l’alimentation du véhicule pour éviter les courts-circuits. Utiliser un multimètre peut être utile pour confirmer la continuité des fils, surtout si le câblage semble avoir été modifié auparavant.
Enfin, si vous prévoyez d’installer un nouveau système audio, il est conseillé de consulter un schéma de câblage spécifique pour vérifier la compatibilité et assurer une installation sans accroc. Le manuel d’entretien ou les forums spécialisés peuvent fournir des schémas détaillés pour chaque modèle spécifique du Trailblazer 2005.
Lors de l’installation d’un autoradio après-vente dans un Chevrolet Trailblazer 2005, il est important de repérer les fils essentiels pour un branchement correct et sécurisé. Commencez par examiner le faisceau de câblage fourni avec le nouvel autoradio, puis identifiez les fils correspondants aux fonctions de base comme l’alimentation, la masse et les haut-parleurs.
Fils d’alimentation
Pour alimenter l’autoradio, vous devrez connecter les fils d’alimentation à la source d’énergie du véhicule. Les fils principaux sont souvent indiqués par des couleurs spécifiques dans le diagramme de câblage. Voici les fils à repérer :
| Couleur | Fonction |
|---|---|
| Rouge | Alimentation au contact |
| Jaune | Alimentation principale (constante) |
| Noir | Masse |
Connexion des haut-parleurs
Les câbles des haut-parleurs doivent être reliés aux sorties audio de l’autoradio. Il est crucial de respecter les polarités positives et négatives pour éviter tout problème de son. Vérifiez que chaque haut-parleur reçoit le bon signal en suivant les couleurs des fils :
| Couleur | Haut-parleur |
|---|---|
| Blanc | Haut-parleur avant gauche |
| Gris | Haut-parleur avant droit |
| Vert | Haut-parleur arrière gauche |
| Violet | Haut-parleur arrière droit |
En suivant ce guide de câblage, vous pouvez facilement connecter votre nouvel autoradio sans risquer des erreurs de branchement. Veillez à toujours bien isoler les fils pour éviter les courts-circuits et garantir une installation propre. Si vous avez des doutes, il est conseillé de consulter un professionnel pour assurer une installation correcte et sécurisée.

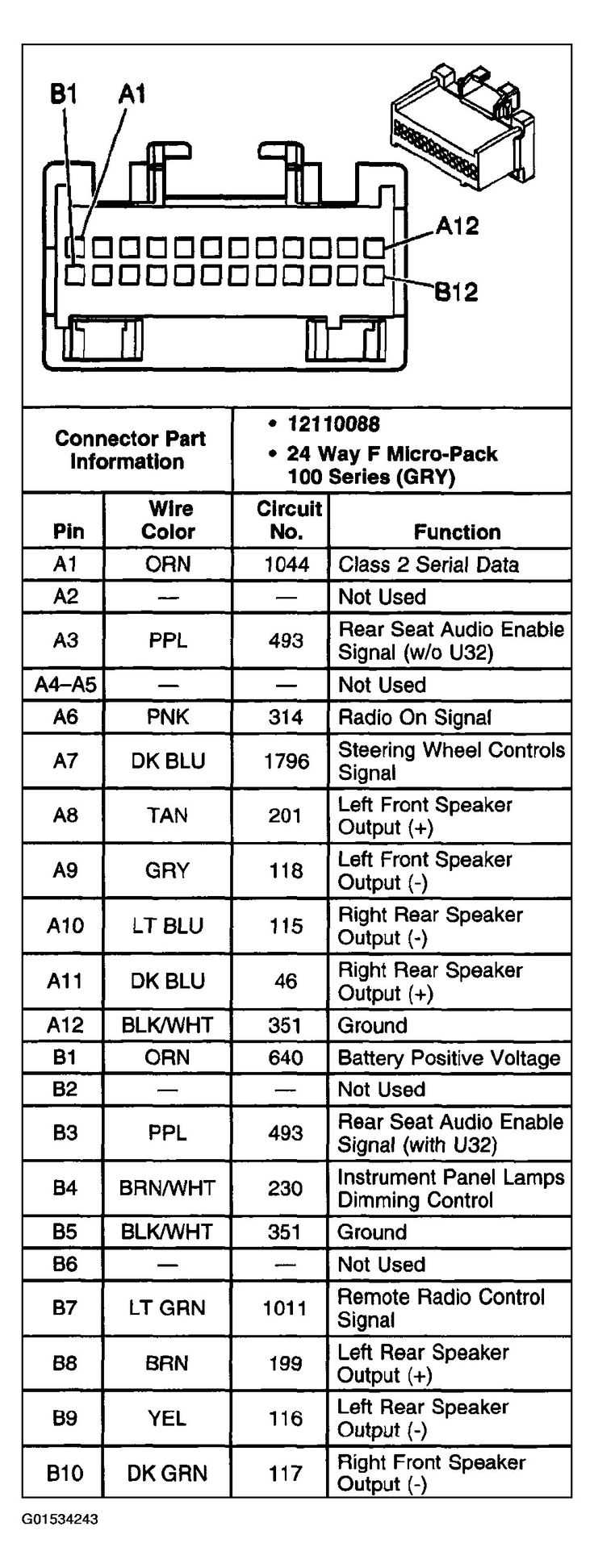

Identifiez d’abord l’emplacement de chaque connecteur en suivant le faisceau depuis le panneau arrière du véhicule jusqu’à l’unité principale du système radio. Chaque connecteur est marqué avec un code de couleur et un numéro de pin, ce qui vous aidera à le repérer rapidement. En général, les connecteurs principaux sont situés à proximité du tableau de bord ou derrière l’écran radio, selon la configuration spécifique du modèle.
Connecteurs et bornes principaux
Le faisceau radio sur le Chevrolet Trailblazer 2005 comprend plusieurs connecteurs pour l’alimentation, la terre, l’audio et les signaux de commande. Voici un tableau décrivant les principaux connecteurs et leurs bornes associées :
| Connecteur | Position | Fonction |
|---|---|---|
| Connecteur d’alimentation | Proche du boîtier radio | Fournit l’alimentation 12V au système |
| Connecteur de terre | Connecté au châssis du véhicule | Assure la mise à la masse du système |
| Connecteur audio (haut-parleurs) | À côté de l’unité radio | Distribue le son aux haut-parleurs |
| Connecteur de commande du volant | Au niveau de la colonne de direction | Permet la gestion des fonctions via le volant |
Conseils pratiques
Assurez-vous que les connecteurs sont bien fixés et que les fils ne sont pas endommagés avant de reconnecter le faisceau. Utilisez des pinces pour ajuster les connexions si nécessaire et évitez toute tension excessive sur les câbles. Lors de l’installation de nouveaux composants, double vérifiez les broches pour éviter les courts-circuits.
Assurez-vous de connecter le câble d’alimentation de l’amplificateur au fusible principal pour éviter tout court-circuit. Choisissez un emplacement proche de la batterie pour une alimentation stable et un son sans interférences. Utilisez un câble de calibre 8 ou 10 pour le câble d’alimentation afin de garantir une transmission optimale de la puissance.
Reliez ensuite le câble de mise à la terre directement à la carrosserie du véhicule. Choisissez une zone propre et sans peinture pour assurer un contact métal sur métal, ce qui est nécessaire pour un bon fonctionnement de l’amplificateur.
Pour la connexion audio, branchez le fil RCA de l’autoradio à l’amplificateur en suivant les bonnes polarités : rouge pour le canal droit et blanc pour le canal gauche. Vérifiez les entrées et sorties de votre amplificateur avant de connecter les câbles.
Les fils de haut-parleur doivent être raccordés à l’amplificateur en respectant les valeurs de résistance recommandées pour éviter d’endommager le système. Assurez-vous également que les câbles sont correctement isolés pour prévenir les courts-circuits ou les bruits parasites.
Une fois les connexions effectuées, effectuez un test pour vous assurer que l’amplificateur fonctionne correctement avant de remettre en place les composants du véhicule. Cela vous permettra de vérifier que chaque câble est bien connecté et qu’aucun problème de son ne persiste.
Vérifiez les connexions électriques avant de remplacer l’autoradio. Un problème courant dans le Chevrolet Trailblazer 2005 est l’absence de son provenant du système audio, souvent causée par des câbles mal connectés ou endommagés. Voici quelques solutions simples à ces problèmes.
1. Pas de son
- Si l’écran de l’autoradio s’allume mais aucun son ne sort, vérifiez les fils de haut-parleurs. Un fil déconnecté ou mal connecté peut être la cause.
- Assurez-vous que les fils de mise à la terre sont bien connectés. Une mise à la terre défectueuse peut entraîner l’absence de son.
2. Court-circuit dans le câblage
- Inspectez les câbles d’alimentation et de mise à la terre. Un court-circuit peut survenir si ces câbles sont mal isolés ou endommagés.
- Si un court-circuit est détecté, vérifiez toutes les connexions pour vous assurer qu’aucune partie métallique ne touche un câble exposé.
3. Problèmes d’interférences
- Si vous entendez des bruits statiques ou des interférences, les câbles mal isolés ou les connecteurs lâches en sont souvent la cause. Assurez-vous que tous les câbles sont correctement isolés.
- Vérifiez l’antenne et ses connexions. Une antenne mal connectée peut également provoquer des interférences.
Réparez rapidement ces problèmes pour éviter des dysfonctionnements supplémentaires et améliorer la performance de votre système audio.
Déconnectez toujours la batterie avant de commencer toute installation. Cela permet d’éviter des courts-circuits accidentels qui peuvent endommager votre système électrique. Prenez le temps de repérer les fils d’alimentation et les câbles de mise à la terre avant de commencer à les manipuler.
Vérifiez l’intégrité des câbles avant de les connecter. Les fils usés ou mal isolés peuvent entraîner des courts-circuits. Utilisez des connecteurs de qualité et assurez-vous que les fils sont bien fixés, sans risque de contact avec d’autres conducteurs ou surfaces métalliques.
Utilisez un multimètre pour tester les circuits avant de les connecter à la radio. Cela vous permettra de vérifier l’absence de tensions indésirables qui pourraient provoquer un court-circuit une fois le système sous tension.
Ne surchargez pas les câbles. Respectez les spécifications du fabricant concernant l’épaisseur et la capacité des fils pour chaque branchement. Une surcharge peut entraîner des risques de surchauffe et de court-circuit.
Assurez-vous que les fils sont bien isolés et protégés des sources potentielles de chaleur, de frictions ou de mouvements. En utilisant des gaines ou des manchons de protection, vous réduisez considérablement les risques de court-circuit.
Enfin, effectuez un contrôle complet une fois l’installation terminée. Vérifiez toutes les connexions et assurez-vous qu’aucun fil n’est à proximité de matériaux conducteurs. Testez le système avant de remettre la batterie en place.
Pour installer ou réparer le système de câblage radio sur un Chevy Trailblazer 2005, il est crucial de comprendre la disposition des fils. Tout d’abord, repérez le connecteur de l’autoradio. Il se compose généralement de plusieurs fils de couleurs différentes, chacun ayant une fonction spécifique : alimentation, mise à la masse, audio, etc.
Le fil rouge correspond à l’alimentation par contact, permettant d’activer l’autoradio une fois le véhicule mis sous tension. Le fil jaune, en revanche, fournit l’alimentation constante, assurant que l’heure et les paramètres de l’autoradio soient maintenus même lorsque le véhicule est éteint. Assurez-vous que ces fils sont correctement connectés aux sources d’alimentation appropriées de votre voiture.
Le fil noir est souvent relié à la masse et doit être connecté à un point métallique du châssis de votre véhicule pour éviter les interférences. Les fils d’enceintes sont en général codés en bleu, vert, blanc et gris, chacun correspondant à un canal spécifique : avant gauche, avant droit, arrière gauche et arrière droit.
Lors de l’installation, utilisez des connecteurs à sertir pour assurer des connexions solides et éviter les déconnexions accidentelles. Vérifiez également que les fils sont bien protégés contre les coupures ou l’usure excessive. Cela garantit non seulement le bon fonctionnement du système audio, mais aussi la sécurité de votre véhicule.
Enfin, consultez toujours le manuel d’entretien spécifique à votre modèle pour confirmer les détails des fils et les couleurs exactes, car des variations peuvent exister en fonction de la version ou de l’équipement optionnel installé sur votre Trailblazer.
