Pour réparer ou remplacer le système audio de votre Jeep Liberty 2005, il est crucial de comprendre le schéma de câblage du radio. Un câblage incorrect peut entraîner des problèmes de fonctionnement, voire endommager les composants internes. Voici un guide pour vous aider à connecter correctement votre autoradio.
Le schéma de câblage de l’autoradio du Jeep Liberty 2005 se compose de plusieurs fils essentiels : alimentation, terre, haut-parleurs et antenne. Le fil d’alimentation est généralement de couleur rouge et fournit l’énergie nécessaire au fonctionnement de l’appareil. Le fil de masse, souvent noir, assure le retour du courant et évite les court-circuits.
Les fils des haut-parleurs sont répartis en fonction des canaux audio. Le schéma indique clairement la couleur de chaque fil correspondant à un haut-parleur spécifique, permettant une connexion facile et sans erreur. De plus, assurez-vous de bien connecter le fil d’antenne, souvent de couleur bleu, pour garantir une bonne réception radio.
Une fois les câbles correctement installés, vérifiez à nouveau toutes les connexions avant de remettre l’autoradio en place. Cela permet d’éviter toute déconnexion accidentelle ou erreur de câblage, assurant ainsi une performance optimale du système audio dans votre Jeep Liberty 2005.
Voici la version corrigée :
Pour connecter correctement l’autoradio de votre Jeep Liberty 2005, commencez par repérer les câbles principaux : l’alimentation, la terre, le son, et l’antenne. Utilisez un connecteur ISO compatible si nécessaire pour faciliter l’installation. Vérifiez que le fil d’alimentation est bien connecté au faisceau électrique de la voiture et que le fil de terre est solidement relié à une partie métallique du véhicule pour éviter les interférences.
Assurez-vous que les fils de haut-parleur sont correctement câblés, en respectant la polarité pour éviter toute distorsion sonore. Les couleurs des fils peuvent varier, mais généralement, les fils de haut-parleur sont codés comme suit : rouge pour le positif, noir pour le négatif. Si vous utilisez un adaptateur, suivez les instructions spécifiques fournies.
Enfin, avant de remettre l’autoradio en place, testez-le pour vérifier le bon fonctionnement des connexions. Si l’équipement ne s’allume pas ou si vous avez des problèmes de son, vérifiez chaque connexion une par une pour identifier l’éventuel mauvais branchement.

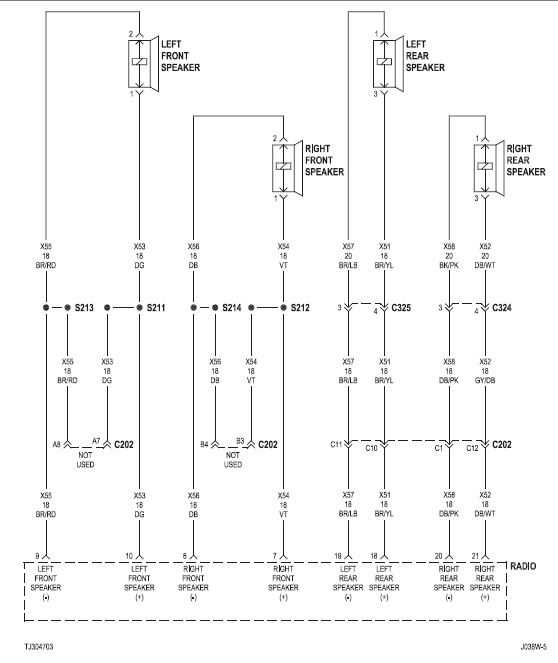

- Schéma de câblage radio du Jeep Liberty 2005
Pour connecter correctement la radio du Jeep Liberty 2005, il est nécessaire de suivre le schéma de câblage précis. Ce diagramme vous indique les connexions électriques nécessaires pour l’installation ou le remplacement de l’autoradio.
Connexion des fils principaux
Les fils d’alimentation de la radio incluent généralement un fil d’alimentation constant (jaune) et un fil d’alimentation qui se connecte à l’allumage (rouge). Le fil jaune assure la mémoire de la radio, tandis que le fil rouge est activé lorsque vous tournez la clé de contact. Pour un fonctionnement optimal, ces fils doivent être correctement reliés à leur source respective dans le véhicule.
Gestion des haut-parleurs
Le câblage des haut-parleurs varie en fonction du modèle d’origine. Il est recommandé de vérifier les connexions des fils des haut-parleurs (généralement des fils gris, gris/noir, blanc, blanc/noir, etc.) pour éviter toute confusion. Assurez-vous que les fils des haut-parleurs sont correctement isolés pour éviter les courts-circuits. Chaque fil de haut-parleur doit être connecté à son terminal correspondant dans le véhicule ou à l’amplificateur si applicable.
Le schéma électrique du Jeep Liberty 2005 pour le système audio se trouve généralement dans le manuel du véhicule, ou peut être consulté via des ressources en ligne spécialisées. Voici quelques étapes pour vous aider à localiser ces informations :
- Consultez le manuel du propriétaire: La première étape consiste à vérifier le manuel du véhicule. Vous y trouverez une section dédiée aux systèmes électriques et à la configuration des circuits, y compris ceux du système audio.
- Utilisation des forums spécialisés: De nombreux propriétaires de Jeep partagent leurs expériences et diagrammes dans des forums en ligne. Ces sites sont une excellente ressource pour obtenir des schémas précis, souvent accompagnés d’explications détaillées.
- Recherche sur les sites de pièces détachées: Certains sites de vente de pièces automobiles proposent des schémas électriques pour différents modèles, y compris le Jeep Liberty 2005. Ils peuvent être consultés après avoir recherché le modèle exact de votre véhicule.
- Applications de réparation automobile: Des applications comme Haynes ou Alldata offrent l’accès à des schémas électriques complets. Ces services sont payants mais fournissent des informations détaillées et vérifiées sur les systèmes électriques de votre voiture.
Ces ressources vous permettront de trouver facilement le schéma électrique du système radio de votre Jeep Liberty 2005 et d’effectuer les réparations ou modifications nécessaires.
Pour identifier correctement les fils dans le diagramme de câblage du 2005 Jeep Liberty, commencez par repérer les codes de couleur des fils. Chaque couleur correspond à une fonction spécifique, comme l’alimentation, la masse ou les connexions audio. Par exemple, le fil rouge est généralement associé à l’alimentation principale, tandis que le fil noir est utilisé pour la masse.
Consultez le manuel du véhicule pour confirmer les spécifications des câbles. Si le diagramme contient des symboles, assurez-vous de les interpréter correctement selon leur signification, par exemple, un cercle avec une croix représentant un connecteur. Utilisez un multimètre pour tester les fils et vérifier les connexions avant d’effectuer tout branchement.
Les fils de haut-parleur sont souvent regroupés par couleur avec des chiffres qui désignent chaque canal. Pour les câbles de haut-parleur, le bleu ou le blanc sont couramment utilisés pour l’avant, et le vert ou le violet pour l’arrière. Chaque canal doit être correctement câblé pour assurer un son optimal.
Il est aussi crucial de vérifier les numéros de terminal sur le connecteur. Ceux-ci indiquent quel fil va dans quel port du connecteur, ce qui facilite le branchement correct et évite des erreurs de câblage.
Pour installer correctement votre système audio dans un Jeep Liberty 2005, commencez par déconnecter la batterie pour éviter tout court-circuit. Identifiez les fils principaux : alimentation, mise à la terre, haut-parleurs et antenne. Utilisez des connecteurs adaptés et évitez les fils dénudés pour garantir une connexion sûre et durable.
Assurez-vous que les fils d’alimentation sont correctement connectés à la source d’énergie et que les câbles de mise à la terre sont fixés à une partie métallique non peinte du véhicule pour éviter les interférences. Pour les haut-parleurs, associez chaque câble à son extrémité correspondante en vérifiant les codes de couleurs sur le schéma de câblage.
Vérifiez également que l’antenne est bien connectée à la prise prévue à cet effet, ce qui permettra de capter les signaux radio sans problème. Une fois toutes les connexions effectuées, testez le système audio avant de réassembler les éléments de l’intérieur pour vérifier la bonne marche de chaque fonction.
Vérifiez d’abord les fusibles. Si la radio ne s’allume pas, un fusible grillé pourrait être la cause. Remplacez-le si nécessaire avec un fusible de même intensité.
Assurez-vous que les câbles d’alimentation sont correctement connectés. Les câbles rouge et jaune doivent être reliés à la source d’alimentation et à la batterie pour que la radio fonctionne. Si les connexions sont desserrées ou corrodées, nettoyez-les ou resserrez-les pour garantir un bon contact.
Si le son ne sort pas, examinez les câbles de haut-parleur. Un câble endommagé ou mal connecté peut provoquer l’absence de son. Vérifiez chaque câble de haut-parleur et assurez-vous qu’il est bien raccordé aux bornes appropriées.
Les problèmes de réception peuvent être causés par une antenne défectueuse ou un mauvais câblage de celle-ci. Assurez-vous que l’antenne est bien connectée et en bon état. Si nécessaire, remplacez l’antenne ou les câbles associés pour améliorer la réception.
Si votre radio s’éteint de manière intermittente, vérifiez la connexion de masse. Un mauvais contact à la masse peut entraîner des coupures de courant. Assurez-vous que le fil de masse est bien fixé et non endommagé.
Les autoradios compatibles avec le schéma électrique du Jeep Liberty doivent respecter certaines spécifications techniques. La première étape consiste à vérifier la connectique de l’unité audio d’origine. Les modèles Jeep Liberty 2005 utilisent un connecteur de 24 broches, ce qui permet d’assurer une compatibilité avec de nombreux autoradios après-vente, à condition qu’ils soient conçus pour s’adapter à ce type de connecteur.
Avant de procéder à l’installation, il est recommandé de s’assurer que le nouveau autoradio dispose des bonnes fonctionnalités pour la gestion de la puissance et de l’alimentation. Vérifiez que le système est adapté aux tensions électriques du véhicule, soit généralement entre 12 et 14 volts, afin d’éviter tout risque de surtension ou de court-circuit.
De plus, pour garantir un son de qualité, il est important de vérifier la compatibilité des sorties audio. Les autoradios doivent pouvoir se connecter efficacement aux amplificateurs et aux haut-parleurs présents dans le véhicule, en particulier si vous souhaitez conserver le système de sonorisation d’origine. Les adaptateurs de câblage peuvent être nécessaires pour certains modèles si des modifications doivent être apportées aux fils de haut-parleurs.
Enfin, pour un montage rapide et sécurisé, optez pour un autoradio conçu spécifiquement pour le Jeep Liberty 2005 ou un modèle générique accompagné d’un kit d’adaptation pour autoradio. Cela vous permettra de réduire les risques d’incompatibilité et d’installer votre nouvel appareil sans complications majeures.
Pour remplacer la radio d’une Jeep Liberty 2005, commencez par débrancher la batterie. Cette précaution empêche les courts-circuits pendant le processus. Utilisez un tournevis pour retirer les vis du panneau de la radio. Une fois le panneau retiré, déconnectez les câbles de l’ancienne radio. Suivez le diagramme de câblage pour vous assurer que chaque fil est connecté correctement à la nouvelle radio.
Identification des fils de connexion
Référez-vous au diagramme de câblage pour identifier les fils principaux : alimentation, masse, antenne et haut-parleurs. Assurez-vous que les fils sont propres et en bon état avant de procéder à la connexion. Utilisez des connecteurs adaptés pour chaque câble afin de garantir des connexions sécurisées.
Installation de la nouvelle radio
Une fois les connexions effectuées, fixez la nouvelle radio dans l’emplacement prévu. Revissez le panneau et testez le fonctionnement de la radio. Vérifiez le son, les commandes et la réception de l’antenne. Si tout fonctionne correctement, vous avez terminé le remplacement.
| Fil | Couleur | Fonction |
|---|---|---|
| Alimentation | Rouge | Alimentation principale de la radio |
| Masse | Noir | Connexion à la masse du véhicule |
| Antenne | Bleu | Connexion à l’antenne de la radio |
| Haut-parleur avant gauche | Vert | Connexion au haut-parleur avant gauche |
| Haut-parleur avant droit | Blanc | Connexion au haut-parleur avant droit |
