Pour une installation correcte de votre radio dans une Chevrolet Colorado 2006, il est crucial de suivre un schéma de câblage précis. Cela garantit non seulement un son de qualité, mais aussi la sécurité de votre véhicule et de son système électrique. Vous trouverez ci-dessous les connexions spécifiques dont vous aurez besoin pour que tout fonctionne parfaitement.
Les câbles principaux à connecter sont le fil d’alimentation (généralement de couleur rouge), le fil de mise à la masse (souvent noir), et les fils des haut-parleurs. Pour une performance optimale, assurez-vous que chaque connexion est sécurisée et bien isolée pour éviter tout court-circuit.
Il est conseillé de consulter un diagramme détaillé et de suivre les instructions étape par étape pour éviter toute erreur. De plus, l’utilisation d’un outil de dénudage adapté à la taille des fils vous permettra de réaliser des connexions propres et durables.
Notez que le câblage peut varier légèrement selon les modèles de véhicules et les équipements installés. Assurez-vous de vérifier chaque étape avant de procéder à l’assemblage final.

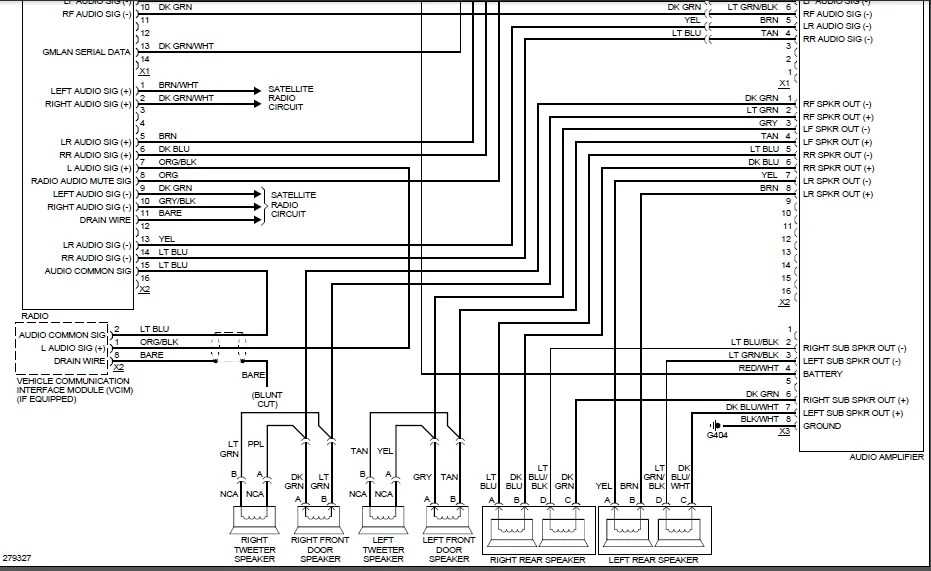

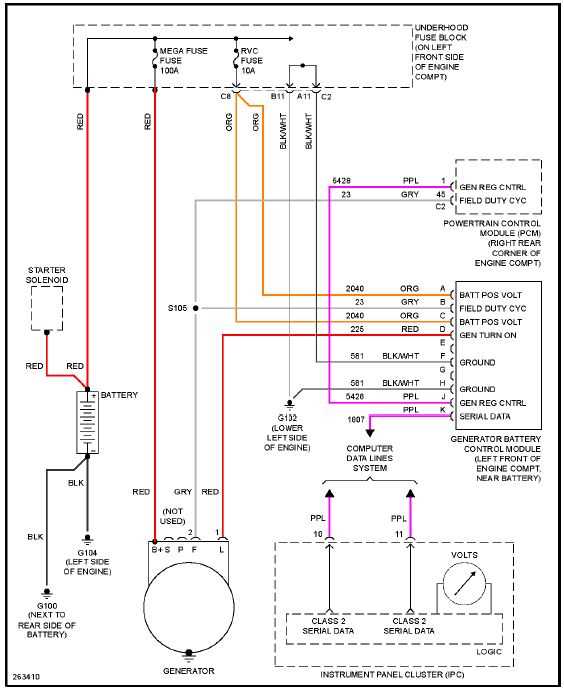

Schéma de câblage du radio pour le Chevy Colorado 2006
Pour connecter correctement votre autoradio dans un Chevy Colorado 2006, il est essentiel de suivre le câblage spécifique. Commencez par débrancher la batterie pour éviter tout court-circuit. Assurez-vous d’utiliser les bonnes connecteurs ISO pour une installation sans problème.
Câblage des fils principaux
Le fil d’alimentation principal (généralement rouge) doit être connecté au port d’alimentation du véhicule. Le fil noir sert à la mise à la masse. Les fils de haut-parleurs, souvent de couleur différente, doivent être connectés selon leur position sur le véhicule: avant gauche, avant droit, arrière gauche et arrière droit. Utilisez un multimètre pour tester la continuité des fils avant de finaliser la connexion.
Fil de mise à la terre et d’antenne
Le fil de mise à la terre (souvent noir ou métallique) doit être relié à une partie métallique du châssis du véhicule. Pour l’antenne, il est important de connecter le fil spécifique à l’entrée antenne de l’autoradio, ce qui assure une bonne réception des ondes radio.
Vérifiez toujours les schémas de câblage avant de commencer l’installation pour vous assurer que chaque connexion est correcte. En cas de doute, consultez un professionnel pour éviter tout dommage au système électrique du véhicule.

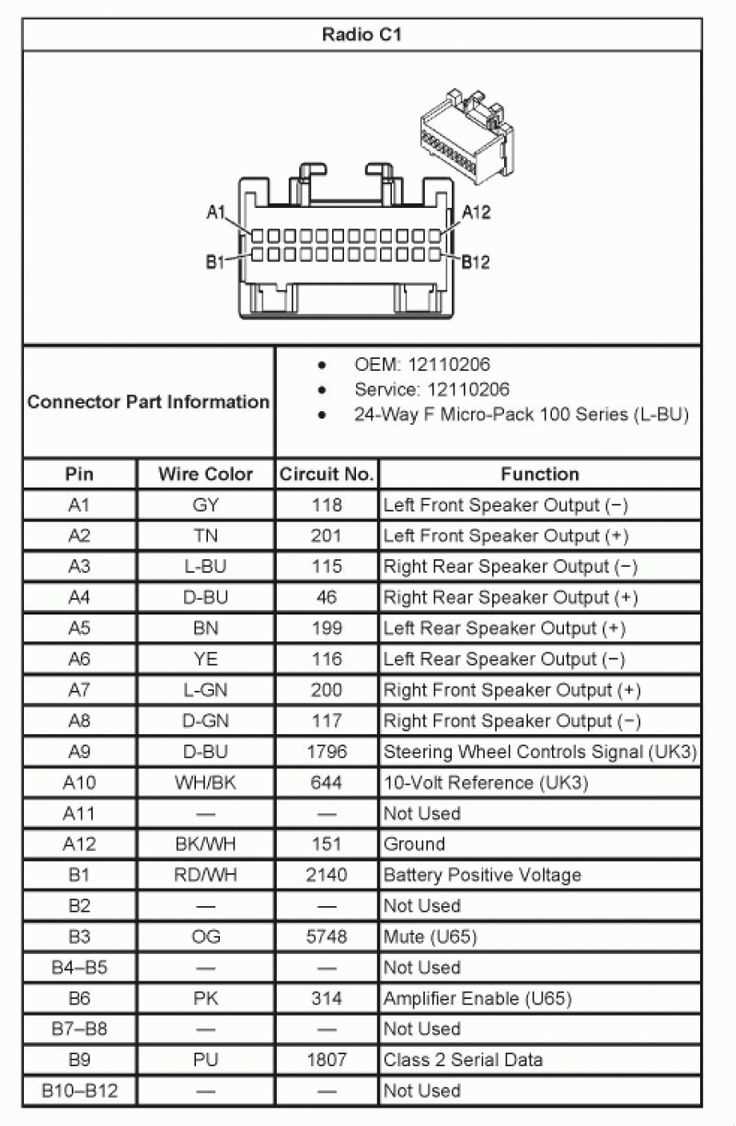

Identification des fils de l’unité principale
Pour connecter correctement l’unité principale de votre Chevrolet Colorado 2006, il est important de connaître la fonction de chaque fil. Voici les étapes pour identifier les fils de manière précise et efficace.

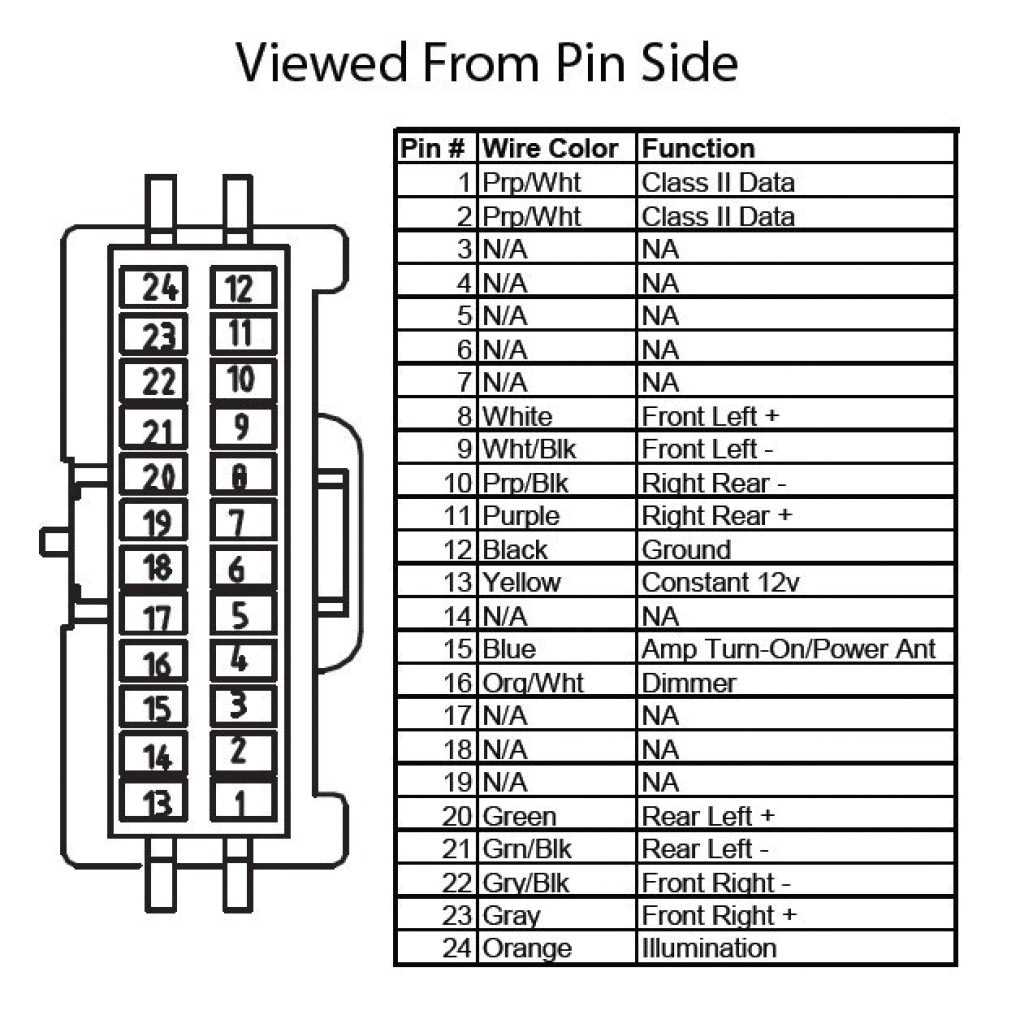

Couleurs et fonctions des fils
- Fil rouge : Alimentation (12V) – Alimente l’unité principale en courant.
- Fil jaune : Alimentation continue – Permet de conserver les réglages de l’heure et de la mémoire.
- Fil noir : Masse – Connexion à la terre, essentiel pour la sécurité et le bon fonctionnement.
- Fil bleu : Télécommande de l’antenne électrique – Active l’antenne lorsque le système est allumé.
- Fil vert et violet : Sortie audio gauche et droite – Utilisés pour la sortie sonore vers les haut-parleurs.
Conseils de connexion
- Avant de commencer les branchements, débranchez la batterie pour éviter tout risque de court-circuit.
- Vérifiez que chaque fil est bien connecté selon son code couleur et sa fonction.
- Utilisez des connecteurs de qualité pour garantir une connexion sécurisée et durable.
Suivez ces recommandations pour une installation correcte et fiable de votre radio. Si vous avez des doutes, consultez un professionnel pour garantir la sécurité de l’ensemble du système électrique de votre véhicule.
Couleurs des fils et leurs fonctions spécifiques
Les fils de câblage du système radio du Chevrolet Colorado 2006 sont codés par couleur pour faciliter l’installation et la maintenance. Voici un guide détaillé des couleurs et de leurs fonctions principales :
Fil rouge : Ce fil est utilisé pour l’alimentation du système radio. Il doit être connecté à un circuit d’alimentation sous clé, ce qui permet d’allumer et d’éteindre le système radio avec le contact du véhicule.
Fil noir : Il s’agit de la terre ou masse, essentielle pour compléter le circuit électrique. Connectez-le à une surface métallique du véhicule pour assurer un bon contact avec la masse.
Fil bleu : Le fil bleu est généralement utilisé pour le signal d’antenne. Il permet de contrôler l’antenne du véhicule, en l’ouvrant ou la fermant automatiquement en fonction de l’état du système radio.
Fil jaune : Ce fil est destiné à l’alimentation de mémoire. Il permet de garder en mémoire les réglages du système radio, comme les stations présélectionnées, même lorsque le véhicule est éteint.
Fil vert et vert/noir : Ces fils sont liés aux haut-parleurs. Le fil vert est pour le haut-parleur avant gauche, tandis que le vert/noir correspond au haut-parleur arrière gauche.
Fil violet et violet/noir : Le fil violet est pour le haut-parleur avant droit, et le violet/noir pour le haut-parleur arrière droit. Assurez-vous de bien les connecter pour garantir un son équilibré et sans interférences.
Fil blanc et blanc/noir : Ces fils sont associés aux haut-parleurs avant. Le fil blanc correspond au haut-parleur avant droit et le blanc/noir au haut-parleur arrière droit.
Lors de l’installation ou de la réparation, vérifiez toujours les connexions de chaque fil pour assurer leur bon fonctionnement. En cas de doute, consultez le diagramme de câblage spécifique de votre modèle de véhicule.
Connexions des haut-parleurs et de l’amplificateur
Pour connecter correctement les haut-parleurs et l’amplificateur dans un Chevrolet Colorado 2006, il faut suivre quelques étapes précises. Assurez-vous que l’amplificateur est bien alimenté avant de commencer les connexions.
Connexions des fils d’alimentation et de masse
Commencez par relier le fil d’alimentation positif de l’amplificateur à la batterie. Utilisez un câble de calibre adéquat pour éviter toute surchauffe. Ensuite, connectez le fil de masse à une surface métallique de la voiture pour assurer une bonne connexion à la terre.
Branchement des haut-parleurs à l’amplificateur
Les haut-parleurs doivent être connectés aux bornes correspondantes de l’amplificateur. Voici comment procéder :
- Identifiez les fils des haut-parleurs (gauche et droite) et leurs correspondances sur l’amplificateur.
- Reliez le fil positif de chaque haut-parleur à la borne positive de l’amplificateur.
- Connectez le fil négatif de chaque haut-parleur à la borne négative de l’amplificateur.
Il est important de respecter la polarité pour éviter les distorsions sonores. Une connexion incorrecte peut provoquer une inversion de phase, affectant la qualité du son.
Branchement de l’alimentation et de la masse
Pour un branchement correct, commencez par connecter le fil d’alimentation à la borne 12V du système audio. Assurez-vous que le fil est bien isolé pour éviter tout court-circuit. La masse doit être reliée à une surface métallique propre et dénudée pour garantir une bonne conductivité.
Les fils d’alimentation et de masse sont généralement codés par couleur : le rouge pour l’alimentation et le noir pour la masse. Il est important de vérifier que chaque connexion est solide avant de tester le système.
| Fil | Connexion | Couleur |
|---|---|---|
| Alimentation | Bornes 12V | Rouge |
| Masse | Surface métallique dénudée | Noir |
Après avoir connecté ces fils, assurez-vous que l’alimentation est stable avant de brancher les autres câbles. Cela évitera des erreurs de configuration lors de l’installation du système audio.
Adaptation pour un autoradio après-vente
Pour installer un autoradio après-vente dans une Chevrolet Colorado 2006, vous devrez utiliser un faisceau de câblage spécifique adapté au véhicule. Ce faisceau simplifie la connexion des fils de l’autoradio aux systèmes d’origine sans endommager les composants. Vous trouverez souvent ces kits dans les magasins spécialisés ou en ligne, compatibles avec les modèles de votre voiture.
Commencez par couper l’alimentation de votre véhicule et retirer l’autoradio d’origine en utilisant les outils appropriés pour éviter d’endommager le tableau de bord. Ensuite, raccordez le faisceau d’adaptation aux câbles existants du véhicule, en vous assurant de connecter correctement les fils de l’alimentation, des haut-parleurs et de l’antenne.
Il est conseillé de vérifier les connexions avant de fixer l’autoradio en place pour s’assurer que toutes les fonctions (audio, alimentation, etc.) sont opérationnelles. Si votre véhicule dispose d’un système de commande au volant, vous devrez peut-être ajouter un adaptateur pour conserver cette fonctionnalité avec l’autoradio après-vente.
Dépannage des problèmes de connexion audio
Vérifiez d’abord si tous les câbles audio sont correctement connectés. Assurez-vous que le câble d’antenne est bien inséré dans la prise de votre radio et que les câbles de haut-parleur ne sont pas endommagés. Si l’audio ne fonctionne pas, essayez de débrancher et rebrancher les câbles pour éliminer toute connexion défectueuse.
Test des composants audio
Examinez les fusibles liés au système audio. Un fusible grillé peut être la cause de l’absence de son. Utilisez un multimètre pour tester les fusibles et remplacez-les si nécessaire. Il est aussi utile de vérifier si l’amplificateur fonctionne correctement et si les réglages du volume sont à un niveau audible.
Vérification de la source audio
Si la radio ne capte pas de signal, vérifiez la qualité du récepteur. Parfois, une antenne mal positionnée ou endommagée peut interférer avec la réception. Si vous utilisez un dispositif externe, testez-le sur un autre appareil pour confirmer qu’il fonctionne correctement.
