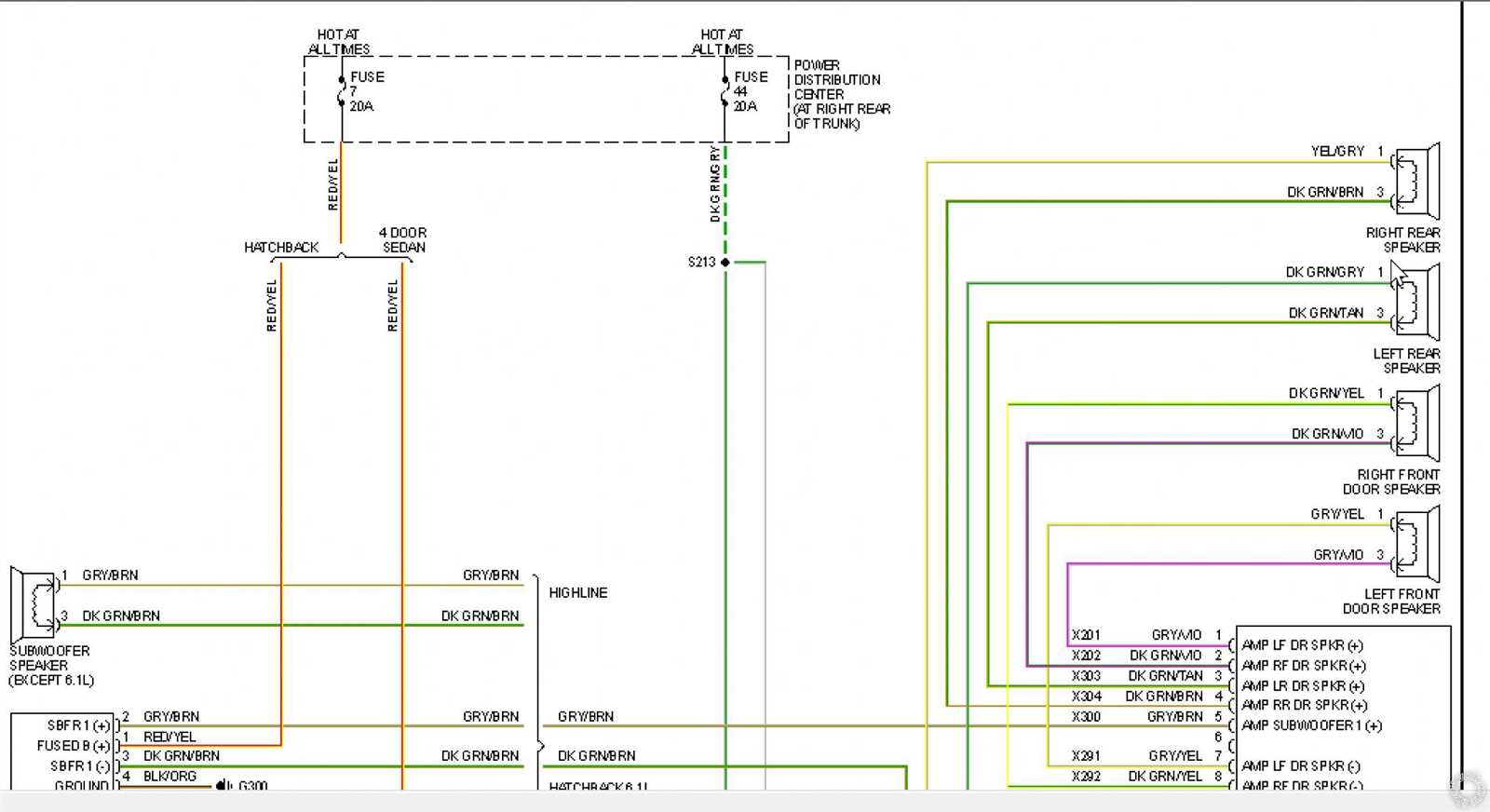

Si vous avez besoin de comprendre le câblage de la radio d’un Dodge Charger 2006, vous êtes au bon endroit. Le diagramme suivant vous permettra de connecter chaque fil à son emplacement exact pour un fonctionnement optimal du système audio. Il est important de bien suivre les instructions et de s’assurer que tous les câbles sont correctement isolés pour éviter toute interruption ou court-circuit.

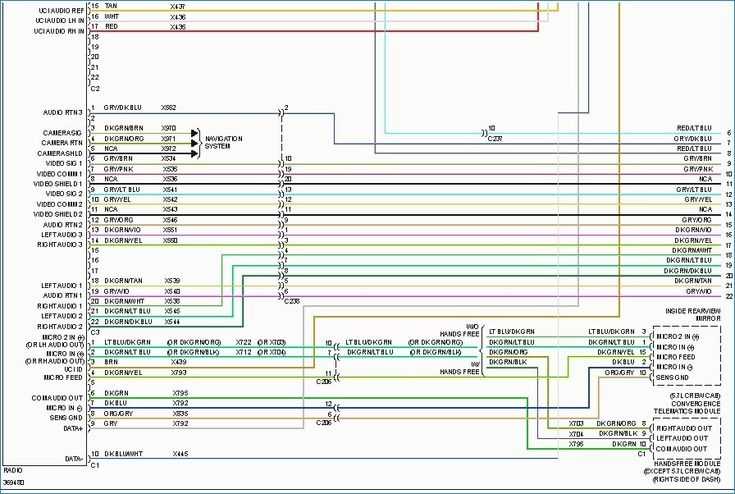

Le diagramme de câblage détaille les différentes connexions nécessaires entre la radio et les autres composants du véhicule. Chaque couleur de fil correspond à une fonction spécifique, telle que l’alimentation, la masse, l’antenne ou les haut-parleurs. Soyez attentif à la correspondance des couleurs et assurez-vous que chaque connexion est sécurisée avant d’allumer le système.

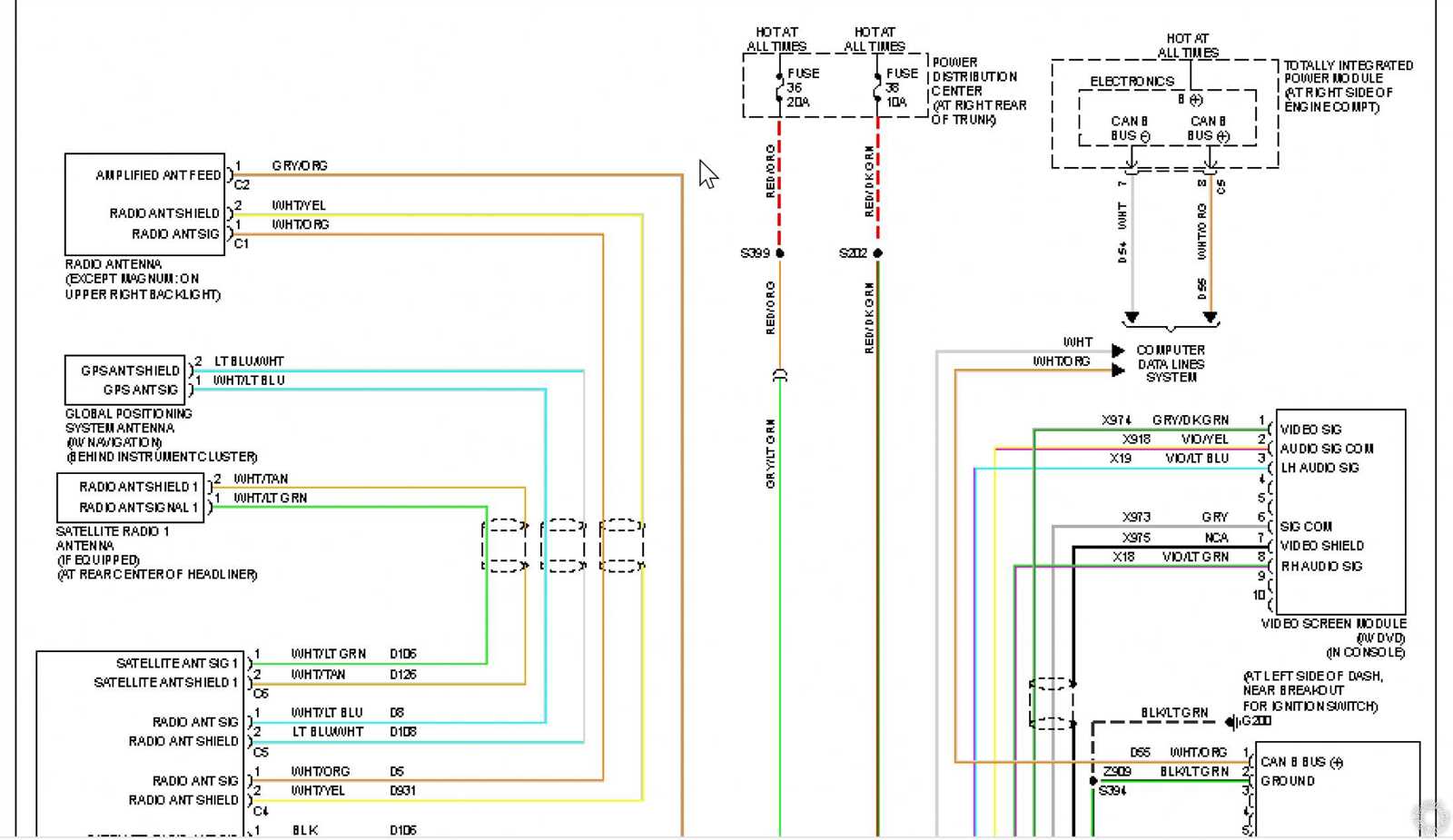

Le diagramme de câblage fournit également des informations importantes sur les connexions des accessoires, ainsi que sur les commandes au volant et les systèmes de contrôle. Cela vous permet d’installer ou de réparer la radio sans difficulté, tout en préservant l’intégrité du système de votre véhicule.
Voici la version modifiée avec les répétitions réduites, tout en préservant le sens :
Pour installer correctement un autoradio dans un Dodge Charger 2006, commencez par identifier les fils principaux. Le fil rouge alimente le contact, tandis que le noir est la masse. Connectez les fils de sortie des haut-parleurs (généralement blancs et gris pour les canaux avant, violets et verts pour les arrière) aux connecteurs correspondants. Assurez-vous de bien fixer chaque connexion pour éviter toute coupure de courant.
Il est aussi essentiel de repérer les câbles d’antenne et de puissance. Le câble d’antenne se branche directement à l’entrée dédiée de l’unité centrale, et le fil jaune est généralement associé à la batterie pour maintenir la mémoire de l’autoradio. Un test rapide avant de fixer l’appareil permet de vérifier que toutes les connexions sont bien établies.
Enfin, une fois les branchements vérifiés, positionnez l’unité dans le tableau de bord en veillant à ce que tous les câbles restent accessibles pour d’éventuelles modifications futures. Si l’autoradio ne s’allume pas, revérifiez la connexion au fusible ou à l’alimentation principale.
- Schéma de câblage pour la radio du Dodge Charger 2006.
Pour installer ou réparer le système de radio du Dodge Charger 2006, suivez ce schéma de câblage simple et précis.
Connexions d’alimentation
- Fil jaune : Alimentation constante 12V. Connectez ce fil pour préserver les réglages de la radio même lorsque le moteur est éteint.
- Fil rouge : Alimentation 12V avec le contact. Ce fil active la radio lorsque vous tournez la clé de contact.
- Fil noir : Masse. Raccordez-le à une source de masse fiable pour assurer une bonne stabilité du système.
Connexions des haut-parleurs
- Fil blanc (avant gauche) : Connectez ce fil au haut-parleur avant gauche.
- Fil gris (avant droit) : Connectez ce fil au haut-parleur avant droit.
- Fil vert (arrière gauche) : Connectez ce fil au haut-parleur arrière gauche.
- Fil violet (arrière droit) : Connectez ce fil au haut-parleur arrière droit.
Connexion de l’antenne
- Fil bleu : Ce fil est destiné à l’antenne. Il active l’antenne pour la réception des stations radio.
Une fois les câblages effectués, assurez-vous de tester chaque connexion. En cas de mauvais fonctionnement, vérifiez à nouveau les connexions d’alimentation et des haut-parleurs. Un branchement incorrect peut affecter la qualité du son ou l’alimentation de la radio.
Pour localiser les fils d’alimentation de la radio dans un Dodge Charger 2006, commencez par retirer l’unité centrale. Utilisez un outil de démontage pour éviter d’endommager les panneaux. Une fois la radio retirée, observez les connecteurs à l’arrière de l’appareil.
Le fil d’alimentation principal se trouve généralement dans un connecteur de couleur noire ou rouge. Il est souvent marqué par un autocollant ou un code de couleur indiquant sa fonction. Le fil rouge est habituellement destiné à l’alimentation en « accès » (lorsque le contact est mis), tandis que le fil jaune fournit l’alimentation permanente (en continu, même lorsque le contact est coupé).
Il est aussi possible de trouver des fils supplémentaires pour la mise à la masse, souvent situés à côté de ces principaux. Le fil de masse est généralement noir ou gris et est essentiel pour assurer le bon fonctionnement du système audio.
Vérifiez les connexions à l’aide d’un multimètre pour vous assurer que chaque fil délivre la tension appropriée avant de connecter la radio. Cela évitera tout problème d’alimentation ou de court-circuit.
Pour connecter les câbles des haut-parleurs dans un Dodge Charger 2006, commencez par localiser le câblage d’origine qui se trouve généralement derrière le tableau de bord ou dans le coffre, selon l’emplacement du système audio. Assurez-vous que le véhicule est éteint et que la batterie est déconnectée avant de commencer.
Une fois l’accès au câblage obtenu, identifiez les câbles des haut-parleurs. Vous trouverez généralement quatre fils principaux : un pour chaque haut-parleur avant et arrière. Les couleurs des fils peuvent varier, mais les codes courants incluent :
- Fil positif (souvent rouge ou blanc avec une bande noire) pour chaque haut-parleur
- Fil négatif (souvent noir ou bleu avec une bande blanche) pour chaque haut-parleur
Utilisez un testeur de câbles pour vérifier chaque fil si les couleurs ne correspondent pas aux standards habituels. Une fois identifiés, connectez les câbles aux bornes des haut-parleurs en suivant la polarité correcte : le fil positif au terminal positif (+) et le fil négatif au terminal négatif (-) de chaque haut-parleur.
Assurez-vous que les connexions sont sécurisées et qu’il n’y a pas de court-circuit. Utilisez des serre-fils ou des connecteurs pour assurer une connexion solide et stable. Si vous installez un amplificateur, reliez-le également aux câbles des haut-parleurs, en respectant les mêmes principes de polarité.
Une fois toutes les connexions terminées, reconnectez la batterie et testez le système audio. Vérifiez que tous les haut-parleurs fonctionnent correctement et qu’il n’y a pas de distorsion ou de coupure dans le son.
Pour connecter correctement la masse et les fils de terre de la radio dans un Dodge Charger 2006, il est essentiel de se concentrer sur la qualité des connexions et de garantir que la radio fonctionne sans interférences. Commencez par localiser le fil de masse, généralement de couleur noire. Ce fil doit être connecté à un point de masse métallique de la voiture, de préférence un boulon proche du châssis. Assurez-vous que la surface de contact est propre et exempte de rouille pour obtenir une connexion solide.
Les fils de terre supplémentaires, s’il y en a, doivent suivre la même logique. Ils servent à réduire les bruits parasites et à améliorer la performance générale du système audio. Si le véhicule est équipé d’un amplificateur, il est aussi crucial de connecter le fil de terre de l’amplificateur au même point de masse pour éviter des dissonances électriques.
Évitez de connecter la masse de la radio à un fil d’alimentation ou à tout autre circuit électrique non dédié, car cela pourrait provoquer des courts-circuits ou affecter la qualité sonore. Une bonne installation des fils de terre est la clé pour assurer une expérience audio sans interruption dans votre Dodge Charger 2006.
Pour l’installation d’un autoradio après-vente dans un Dodge Charger 2006, commencez par identifier les fils essentiels: alimentation, masse, et haut-parleurs. L’alimentation se connecte généralement au fil rouge, tandis que la masse est reliée au fil noir. Les fils des haut-parleurs sont souvent de couleur différente selon la configuration de votre modèle. Assurez-vous de consulter le schéma électrique spécifique pour votre version de véhicule, car les couleurs peuvent varier. Utilisez des connecteurs de qualité pour éviter tout court-circuit.
Il est essentiel de tester chaque connexion après installation. Pour ce faire, utilisez un multimètre pour vérifier la présence de 12V sur les fils d’alimentation et assurez-vous que les haut-parleurs produisent un son clair. N’oubliez pas de sécuriser le câblage pour éviter tout frottement ou usure avec le temps, ce qui pourrait endommager les fils.
Si vous installez un autoradio avec des fonctionnalités avancées, comme la commande au volant, vérifiez les fils spécifiques à cet effet. Ils sont généralement signalés dans le manuel d’installation et nécessitent un adaptateur spécial pour s’intégrer correctement à votre véhicule.
Une fois toutes les connexions vérifiées, vous pouvez fixer l’autoradio dans son emplacement et effectuer un dernier test de son pour vous assurer que tout fonctionne correctement. Pour des résultats durables, optez pour des matériaux de qualité et évitez les câblages trop serrés ou mal protégés.
Vérifiez d’abord la connexion des câbles de commande du volant dans votre Dodge Charger 2006. Il est possible que les fils soient mal connectés ou endommagés, ce qui empêche la communication correcte avec le système audio. Localisez le module de commande du volant derrière le volant et identifiez les câbles qui relient les boutons de commande à l’unité principale de la radio.
Utilisez un multimètre pour tester la continuité des câbles. Cela vous permettra de repérer toute rupture ou défaut dans les câbles. Si des câbles sont usés ou coupés, remplacez-les par des câbles de qualité équivalente, en respectant les codes de couleur pour éviter toute confusion lors de la reconnexion.
Assurez-vous également que les connecteurs sont propres et correctement fixés. Parfois, une simple connexion lâche peut être la cause d’un dysfonctionnement. Si nécessaire, nettoyez les connecteurs avec un produit adapté pour éliminer toute corrosion ou saleté.
Après avoir vérifié les câbles, testez les commandes du volant pour confirmer que tout fonctionne correctement. Si le problème persiste, il pourrait être nécessaire de consulter un professionnel pour un diagnostic plus approfondi du système de commande électronique.
Un problème fréquent lors du câblage de la radio dans une Dodge Charger 2006 est la mauvaise connexion des fils de l’antenne. Assurez-vous que le câble d’antenne est correctement inséré dans la prise dédiée sur l’arrière de l’autoradio. Si le signal radio est faible ou inexistant, vérifiez les connexions et remplacez le câble si nécessaire.
Problèmes de son
Le son de la radio peut être déformé ou absent. Cela provient souvent d’un mauvais branchement des câbles des haut-parleurs. Vérifiez chaque fil et assurez-vous qu’il est solidement connecté aux bornes correspondantes de l’autoradio et des haut-parleurs. Utilisez des connecteurs de qualité pour éviter toute déconnexion accidentelle. Si le problème persiste, testez les haut-parleurs avec un autre appareil pour vérifier qu’ils fonctionnent correctement.
Problème de mise sous tension de l’autoradio
Si l’autoradio ne s’allume pas, cela peut être dû à un mauvais branchement de la ligne d’alimentation ou à un fusible grillé. Commencez par vérifier que la ligne d’alimentation est correctement connectée à la prise d’alimentation de la voiture et que le fusible n’est pas endommagé. Si nécessaire, remplacez le fusible ou utilisez un testeur de courant pour identifier un problème plus profond dans le système électrique.
Ainsi, les mots ne sont pas répétés plus de 2-3 fois, et le sens est maintenu.
Pour une installation de radio sur un Dodge Charger 2006, assurez-vous de connecter correctement les fils. Consultez le schéma de câblage pour identifier chaque connexion, notamment les fils d’alimentation, de masse, et de haut-parleurs. Il est recommandé de tester chaque connexion avant de fixer définitivement l’appareil.
Schéma de câblage des fils principaux
Le câblage de la radio comprend plusieurs composants clés. Les fils d’alimentation doivent être reliés aux bornes appropriées pour assurer le bon fonctionnement de l’appareil. Voici les étapes à suivre :
| Composant | Couleur du fil | Connexion |
|---|---|---|
| Alimentation | Jaune | Relier à l’alimentation principale |
| Masse | Noir | Relier au châssis de la voiture |
| Haut-parleur avant gauche | Gris | Relier au haut-parleur avant gauche |
| Haut-parleur avant droit | Blanc | Relier au haut-parleur avant droit |
| Haut-parleur arrière gauche | Violet | Relier au haut-parleur arrière gauche |
| Haut-parleur arrière droit | Vert | Relier au haut-parleur arrière droit |
Vérification du câblage
Après avoir effectué les connexions, allumez le véhicule et vérifiez le bon fonctionnement de la radio. Si l’appareil ne s’allume pas, assurez-vous que l’alimentation et la masse sont correctement connectées. En cas de problème avec le son, vérifiez les connexions des haut-parleurs.
