Pour une installation ou une réparation du système audio de votre Silverado 2006, il est essentiel de comprendre le câblage du radio. Ce diagramme vous permettra d’identifier rapidement chaque connexion et de vous assurer que tout est correctement branché pour une performance optimale.
Commencez par localiser les fils principaux: l’alimentation, la masse et les connexions pour les haut-parleurs. Le fil d’alimentation doit être connecté à la batterie, tandis que le fil de masse doit être relié à une surface métallique propre du véhicule. Les fils des haut-parleurs doivent être connectés aux sorties appropriées sur l’unité principale.
Ne négligez pas les autres câblages comme ceux pour les commandes au volant, la connexion Bluetooth et les entrées auxiliaires. Pour un montage précis, utilisez des connecteurs compatibles avec le système de votre Silverado et veillez à bien isoler chaque connexion afin d’éviter les courts-circuits.
Voici les phrases corrigées :
Lorsque vous travaillez avec un schéma de câblage pour un autoradio de 2006 Silverado, assurez-vous de suivre attentivement les étapes suivantes :
1. Vérification des fils d’alimentation
- Le fil d’alimentation principal est généralement de couleur rouge. Vérifiez toujours qu’il est connecté à une source d’alimentation en 12V.
- Le fil de masse (terre) est souvent noir. Assurez-vous qu’il est bien relié à une zone métallique non peinte pour un bon contact.
2. Connexion des haut-parleurs
- Les fils des haut-parleurs avant gauche et droit sont généralement de couleur verte et violette respectivement. Identifiez chaque fil pour éviter les erreurs de connexion.
- Les fils des haut-parleurs arrière gauche et droit sont souvent de couleur bleue et grise. Assurez-vous que ces fils sont connectés correctement.
Ces étapes simples vous permettront de garantir que votre installation fonctionne correctement. Prenez votre temps pour vérifier chaque connexion avant de remettre le courant.

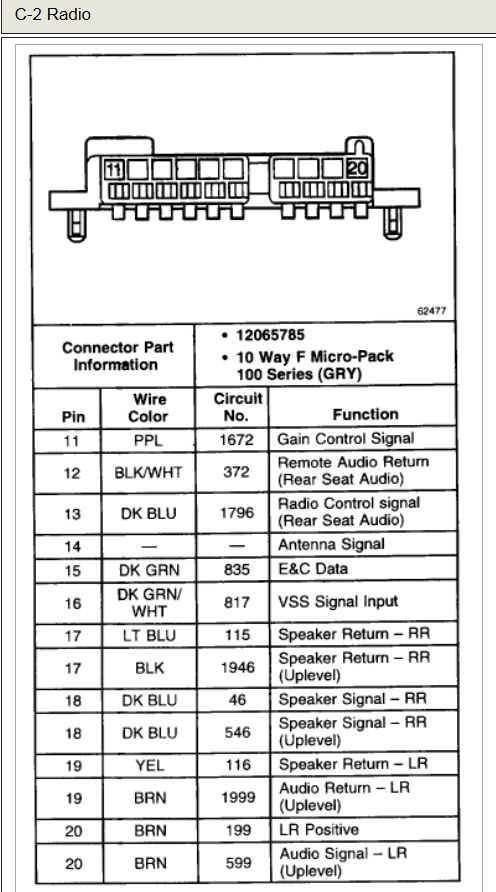

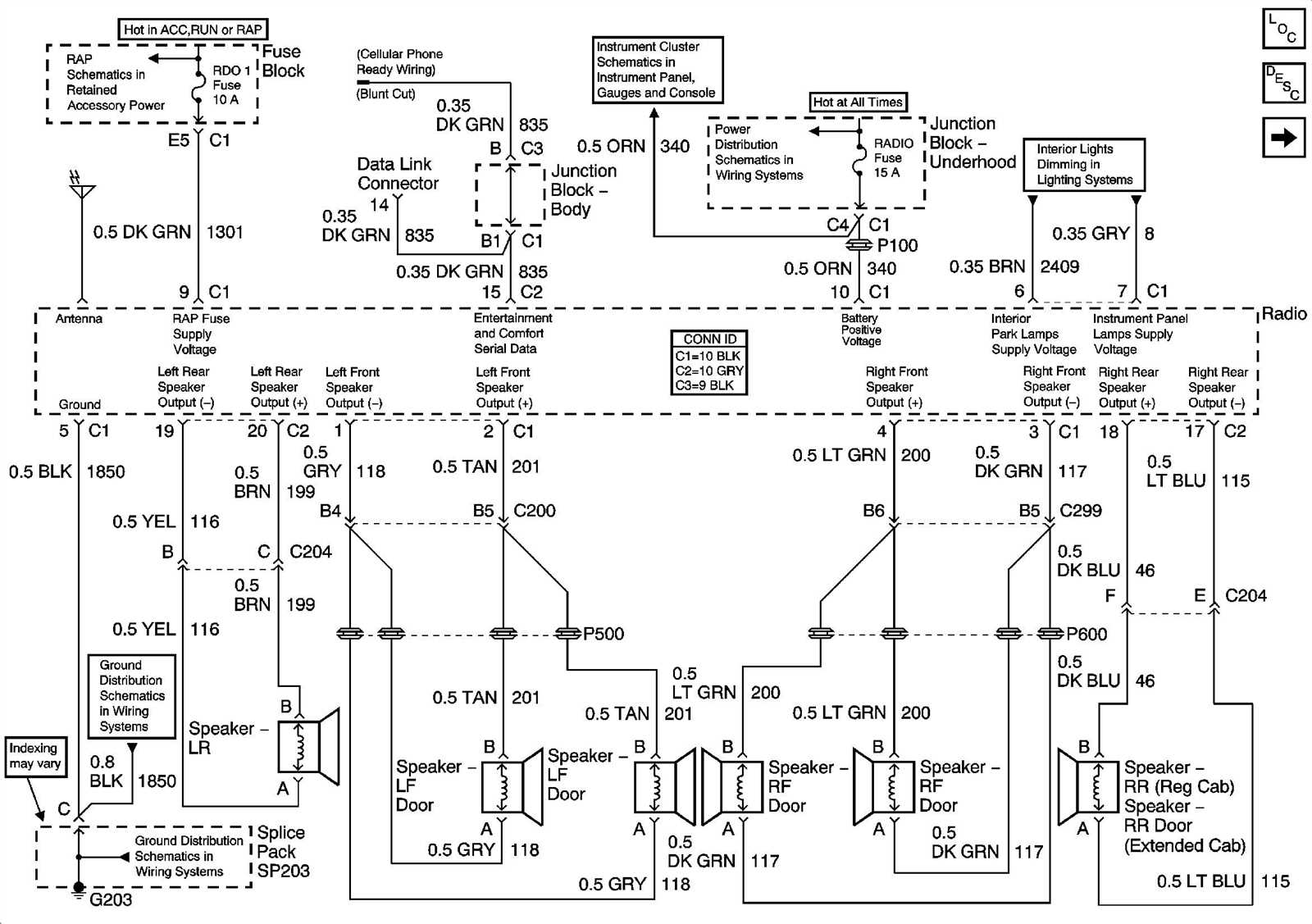

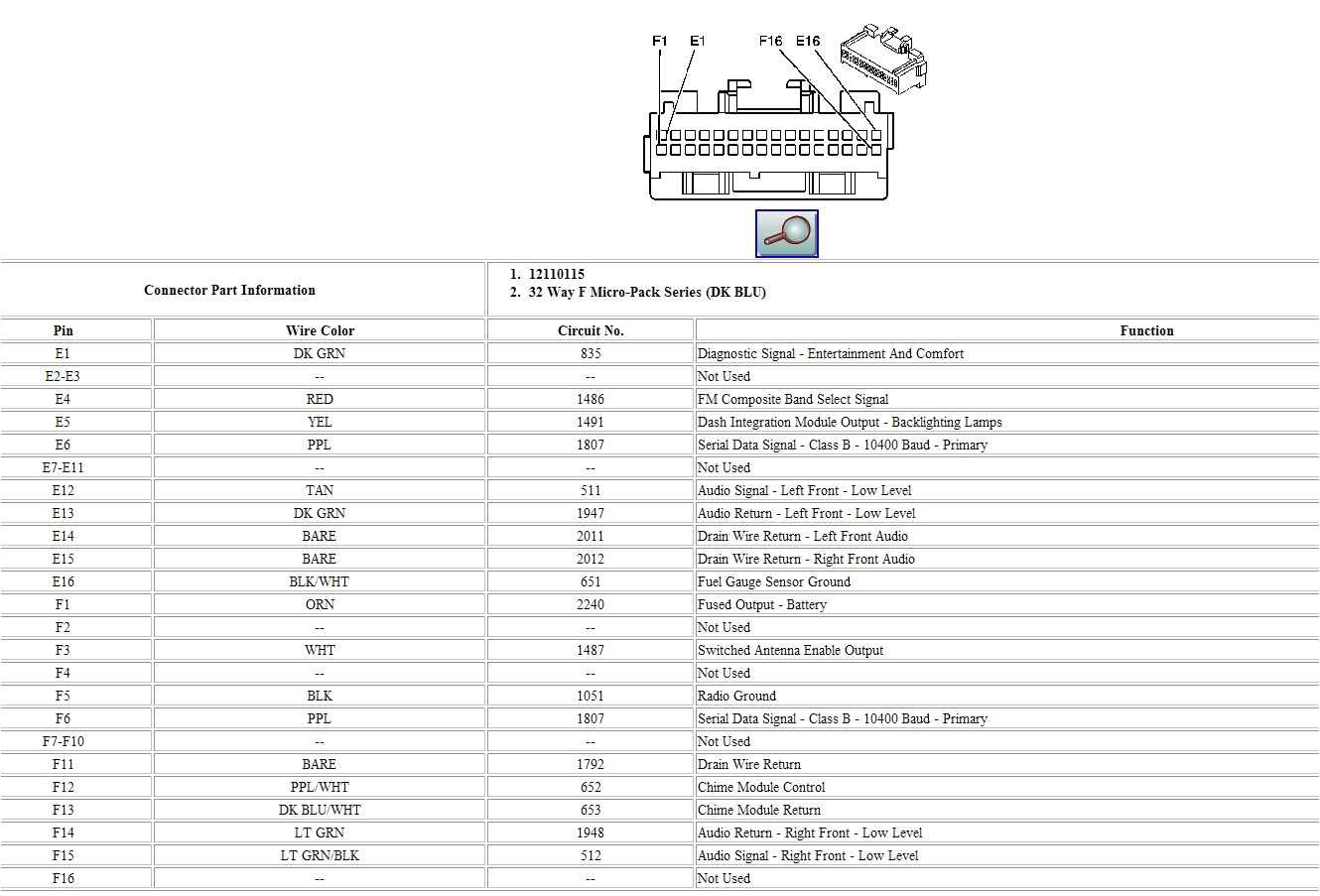

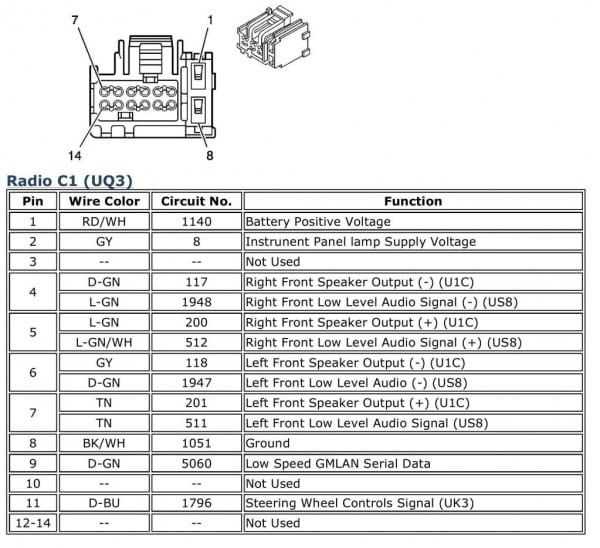

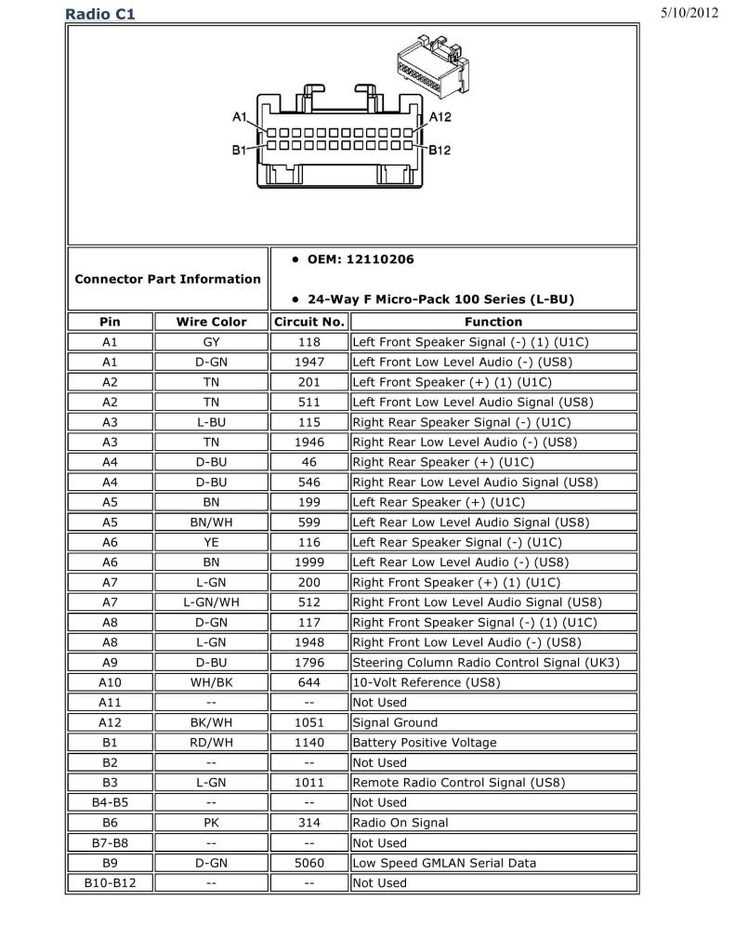

- Schéma de câblage radio du Silverado 2006
Pour connecter correctement la radio du Silverado 2006, voici le schéma de câblage à suivre :
- Fil d’alimentation (12V constant) : Ce fil fournit l’alimentation permanente à la radio. Il se connecte généralement à un câble jaune dans le harnais de câblage de la radio.
- Fil de mise sous tension (Acc) : Il active la radio lorsque vous mettez le contact. Ce fil est souvent de couleur rouge.
- Fil de masse : Il est essentiel de connecter le fil de masse à une bonne prise de terre pour assurer un fonctionnement correct. Il est souvent noir.
- Fil d’illumination : Il permet d’allumer l’éclairage de la radio lorsque vous allumez les phares. Ce fil est souvent orange ou gris.
- Fil des haut-parleurs : Les fils des haut-parleurs sont responsables de la transmission du son. Vous trouverez généralement des fils pour chaque haut-parleur, souvent marqués par des couleurs spécifiques pour chaque canal (par exemple, gris pour le haut-parleur avant droit, violet pour le haut-parleur arrière droit, etc.).
- Fil de l’antenne : Ce fil permet à la radio de capter les ondes radio. Il se connecte à l’antenne du véhicule.
Assurez-vous de bien vérifier le harnais de câblage et les codes couleurs spécifiques à votre modèle de radio et de véhicule pour éviter toute erreur de connexion.
Pour connecter correctement votre radio dans un Chevrolet Silverado 2006, il est essentiel de repérer les fils d’alimentation adéquats. Voici les principales étapes pour une identification rapide :
- Fils d’alimentation constant : Le fil qui reste alimenté en permanence est souvent rouge ou jaune. Il est utilisé pour garder les réglages et la mémoire de la radio lorsque le véhicule est éteint.
- Fils d’alimentation d’allumage : Le fil d’allumage est généralement marqué en orange ou rose. Il se connecte à la source d’alimentation qui s’active uniquement lorsque le moteur ou le contact est allumé.
- Fils de masse : Le fil de masse est souvent noir et doit être connecté à une surface métallique pour assurer le bon fonctionnement de la radio.
- Fils de sortie d’antenne : Le câble d’antenne est habituellement un connecteur coaxial et se trouve parmi les fils d’alimentation. Il doit être branché pour capter les signaux radio.
En vérifiant chaque fil avec un multimètre, vous pouvez confirmer son rôle en fonction de la tension qu’il fournit. Assurez-vous de bien isoler chaque connexion pour éviter les courts-circuits.
Pour connecter les haut-parleurs à la radio du Silverado 2006, identifiez d’abord les fils de sortie audio de l’unité principale. Assurez-vous que la radio est éteinte avant de procéder. Les fils des haut-parleurs sont généralement de couleur différente pour chaque canal : avant gauche, avant droit, arrière gauche et arrière droit. Le fil de masse doit être relié à un point de masse solide pour assurer une bonne qualité sonore.
Pour une installation simple, utilisez des connecteurs ISO standard ou des câbles de remplacement de bonne qualité. Les fils d’alimentation de chaque haut-parleur doivent être raccordés aux broches correspondantes sur le faisceau de câblage de la radio, en vérifiant que chaque connexion est bien fixée pour éviter toute déconnexion accidentelle.
Lorsque vous reliez les fils, vérifiez les polarités : le fil positif (+) doit être connecté à la borne positive du haut-parleur, tandis que le fil négatif (-) va sur la borne négative. Ne négligez pas ces détails, car une mauvaise connexion pourrait altérer la qualité sonore ou endommager la radio.
Si vous remplacez les haut-parleurs d’origine, assurez-vous que les nouveaux haut-parleurs sont compatibles avec les spécifications de la radio, notamment la résistance (ohm) et la puissance. Utiliser des haut-parleurs inadaptés pourrait entraîner des problèmes de performance.
Les fils de mise à terre jouent un rôle clé dans la sécurité électrique des systèmes audio automobile. Ces fils assurent la connexion entre les composants du système et la masse du véhicule, permettant ainsi d’éviter les courts-circuits et les interférences. Ils sont souvent identifiés par une couleur noire ou marron, et sont reliés à une partie métallique du châssis du véhicule.
Connexion des fils de mise à terre
Il est primordial de connecter correctement le fil de mise à terre pour garantir le bon fonctionnement de l’équipement. Un mauvais contact peut entraîner des problèmes de son ou d’alimentation. Pour ce faire, choisissez un point de mise à terre propre, exempt de rouille et de peinture. Un contact solide et direct avec le métal permet une meilleure conduction.
Fonctionnement et sécurité
Le rôle principal du fil de mise à terre est de diriger toute l’électricité excédentaire vers le sol, protégeant ainsi les composants électriques du véhicule et évitant les risques de surcharge ou de décharge. Ce fil empêche également l’accumulation de charges électrostatiques qui pourraient endommager l’électronique, comme le module de radio. Une mise à terre de qualité prévient les mauvaises connexions et améliore la fiabilité du système audio.
Pour une réception radio sans interférences, il est primordial de bien connecter l’antenne au récepteur. Assurez-vous que le câble de l’antenne soit en bon état et sans déchirures. Une connexion lâche ou corrodée peut causer des coupures de signal. Vérifiez que le câble est solidement branché à la prise d’antenne de votre autoradio.
Choisir le bon type de câble
Utilisez un câble coaxial de haute qualité pour garantir un signal stable. Les câbles de mauvaise qualité peuvent altérer la réception, surtout si vous êtes dans une zone à signal faible. Si possible, optez pour un câble blindé pour minimiser les interférences externes.
Vérification de la prise d’antenne
Inspectez la prise d’antenne de votre autoradio. Toute rouille ou saleté peut empêcher une bonne connexion. Utilisez un nettoyant pour contacts électriques pour éliminer les impuretés. Si la prise semble endommagée, envisagez de la remplacer pour une meilleure réception.
Pour connecter le câble de commande de l’amplificateur, localisez le fil bleu clair dans votre faisceau de câblage radio. Ce fil est destiné à activer l’amplificateur lorsque la radio est allumée.
Étapes d’installation :
- Repérez le câble bleu clair dans le connecteur de la radio.
- Branchez-le à l’entrée correspondante sur l’amplificateur. Le câble de commande doit être connecté au fil de commande de l’amplificateur (souvent marqué « Remote » ou « Amp Turn On »).
- Assurez-vous que la connexion est sécurisée et bien isolée pour éviter tout court-circuit.
- Vérifiez que l’amplificateur s’active correctement lorsque la radio est allumée.
Tableau de connexions :
| Fil | Couleur | Fonction |
|---|---|---|
| Commande amplificateur | Bleu clair | Active l’amplificateur lors de l’allumage de la radio |
| Alimentation amplificateur | Rouge | Fournit l’alimentation à l’amplificateur |
| Terre amplificateur | Noir | Connexion à la masse |
Une fois le câble correctement installé, vérifiez le fonctionnement de l’amplificateur pour assurer que toutes les connexions sont efficaces et sécurisées.
Vérifiez d’abord les connexions à l’arrière du poste radio. Si elles sont lâches, resserrez-les et assurez-vous que les fils sont bien fixés. Utilisez un testeur de continuité pour confirmer que chaque fil transmet correctement le signal.
Identification des câbles défectueux
Si vous suspectez un problème avec un câble, inspectez-le pour déceler toute usure ou coupure. Un câble endommagé peut être réparé en utilisant un isolant renforcé ou un connecteur de remplacement. N’oubliez pas de tester chaque câble après réparation pour vérifier qu’il fonctionne correctement.
Vérification de l’alimentation électrique
Examinez les fusibles et les relais associés à l’alimentation du poste radio. Si un fusible est grillé, remplacez-le par un fusible de même intensité. Testez ensuite la source d’alimentation pour vous assurer qu’elle fournit la tension requise. Si l’alimentation est stable, mais que le problème persiste, il est possible que le problème vienne du câblage interne du poste radio.
Le diagramme de câblage de la radio du Silverado 2006 présente plusieurs fils importants à connecter pour assurer une installation correcte. Assurez-vous que le câble d’alimentation est connecté au fil d’alimentation principal (généralement un fil rouge) et au fil de mise à la masse (souvent noir). Pour la connexion aux haut-parleurs, identifiez les fils correspondants à chaque côté (avant et arrière) et reliez-les aux entrées de la radio. Vérifiez également les câbles d’antenne pour garantir une réception optimale.
Les fils de données, tels que ceux utilisés pour le contrôle du volant ou les entrées auxiliaires, sont souvent colorés en bleu ou vert et doivent être connectés selon le modèle de votre radio et la configuration de votre véhicule. Si vous avez une radio avec Bluetooth, n’oubliez pas de connecter les fils de communication nécessaires.
Enfin, avant de brancher définitivement la radio, testez chaque connexion pour vous assurer qu’il n’y a pas de court-circuit ou de mauvaise connexion. Cela garantira une expérience audio sans interruption et une installation sûre.
