Le schéma de câblage de la radio de la Toyota Tacoma 2006 est un élément clé pour les réparations ou les installations de nouveaux systèmes audio. Connaître les connexions et la disposition des fils peut faciliter l’installation d’un autoradio compatible sans compromettre la fonctionnalité d’autres composants du véhicule.
Identifiez d’abord les fils principaux : alimentation, masse, haut-parleurs, et antenne. Assurez-vous de repérer le fil 12V constant, qui fournit de l’énergie au poste de radio, et le fil 12V clé, qui active le système lorsque le contact est mis. Les fils de haut-parleur sont souvent codés par couleur, permettant une identification rapide.
Pour une installation correcte, veillez à respecter le code des couleurs et utilisez des connecteurs adaptés pour éviter tout court-circuit. Si vous remplacez un système radio d’origine, le schéma de câblage peut différer légèrement selon le modèle et les options spécifiques du véhicule. Il est toujours recommandé de vérifier les spécifications exactes du fabricant pour votre modèle particulier.
Pour des ajustements ou des réparations, un schéma clair vous permettra de localiser rapidement les fils de remplacement nécessaires et d’assurer la compatibilité avec les nouveaux équipements sans perturber les autres fonctions électroniques du véhicule.
Voici la version corrigée :

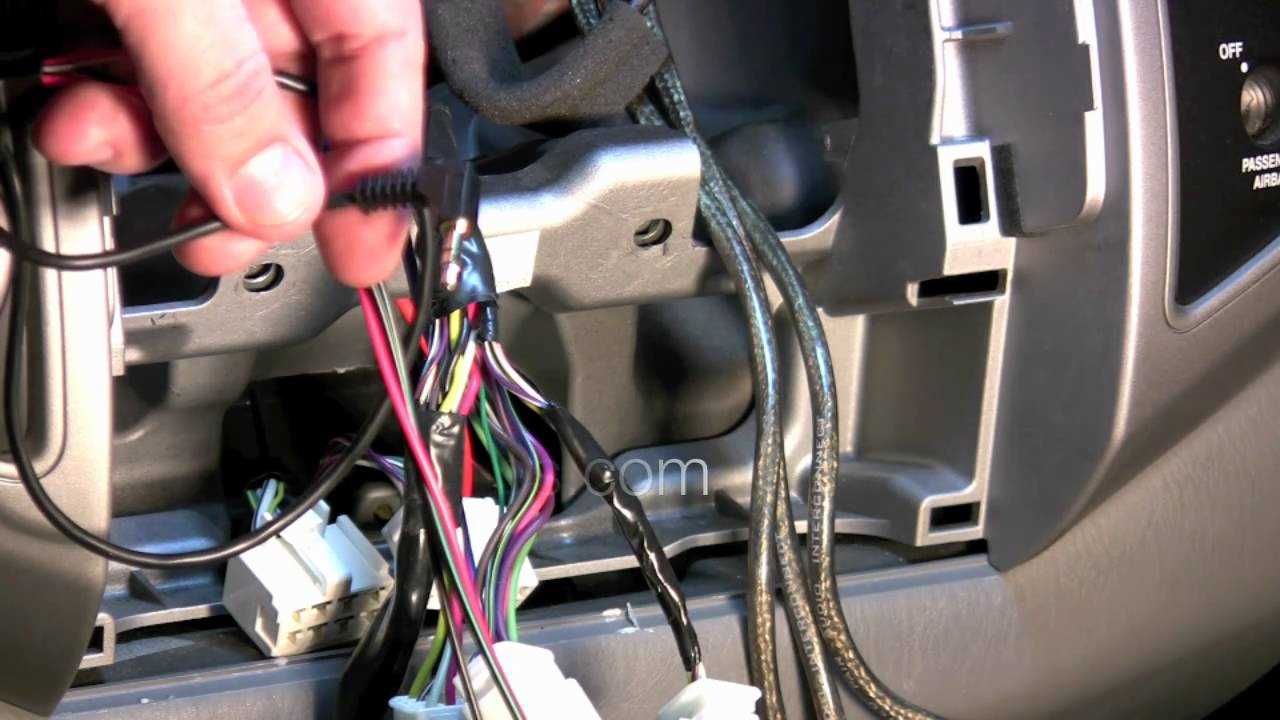

Pour connecter correctement votre radio dans un Toyota Tacoma 2006, commencez par localiser le faisceau de câblage derrière l’unité principale. Vous aurez besoin de câbles pour l’alimentation, la mise à la terre, les haut-parleurs et l’antenne. Voici le diagramme de câblage que vous devez suivre.
Schéma de câblage
Assurez-vous que chaque connexion est sécurisée et que les fils sont correctement isolés pour éviter toute interférence ou court-circuit.
| Couleur du fil | Fonction |
|---|---|
| Rouge | Alimentation (+12V) |
| Bleu | Contrôle de l’antenne |
| Noir | Mise à la terre |
| Jaune | Alimentation continue (+12V, batterie) |
| Blanc | Haut-parleur avant gauche (+) |
| Gris | Haut-parleur avant droit (+) |
| Violet | Haut-parleur arrière gauche (+) |
| Vert | Haut-parleur arrière droit (+) |
Recommandations supplémentaires
Vérifiez que les connexions sont bien isolées et sécurisées avant de remettre l’unité en place. Si vous avez des problèmes de son, il se peut qu’un fil soit mal connecté ou qu’il y ait une interférence avec un autre appareil électronique du véhicule.
- Schéma de câblage radio pour Toyota Tacoma 2006
Pour installer ou réparer le système de câblage radio dans une Toyota Tacoma 2006, suivez ces étapes simples et précises. Voici le schéma de câblage de base pour vous guider.
- Alimentation: Le fil d’alimentation principal (rouge) est connecté à l’alimentation du véhicule, généralement au bloc de fusibles sous le tableau de bord.
- Masse: Le fil de masse (noir) doit être relié à une partie métallique du châssis du véhicule pour assurer une bonne connexion à la terre.
- Enceintes avant gauche: Le fil vert est pour l’enceinte avant gauche. Il se connecte à l’équipage de l’enceinte gauche du véhicule.
- Enceintes avant droite: Le fil violet est pour l’enceinte avant droite. Reliez-le à l’enceinte avant droite du système.
- Enceintes arrière gauche: Utilisez le fil bleu/jaune pour l’enceinte arrière gauche. Il se connecte à l’enceinte située derrière la place arrière gauche.
- Enceintes arrière droite: Le fil bleu/vert est destiné à l’enceinte arrière droite. Il doit être raccordé à l’enceinte située derrière la place arrière droite.
- Connecteur de la radio: Assurez-vous que tous les fils sont correctement branchés au connecteur de la radio. La plupart des véhicules Toyota utilisent un connecteur standard à 12 broches.
Vérifiez également la connexion des câbles de commande du volant, si votre modèle est équipé de cette fonctionnalité. Le schéma de câblage peut légèrement varier en fonction des équipements supplémentaires de votre véhicule, donc assurez-vous de consulter le manuel du propriétaire pour les détails exacts.
Enfin, pour une installation propre et sécurisée, n’oubliez pas de couper l’alimentation du véhicule avant toute manipulation des fils.
Pour identifier les fils de l’antenne dans un Toyota Tacoma 2006, commencez par localiser le connecteur d’antenne sur le dos du récepteur de radio. Vous trouverez généralement un câble coaxial et parfois un câble supplémentaire pour l’alimentation de l’antenne. Le câble coaxial, généralement de couleur noire, transporte le signal radio. Le fil d’alimentation, souvent de couleur bleue, alimente l’antenne si elle est amplifiée.
Identification du câble coaxial
Le câble coaxial est généralement le plus épais parmi les fils et se termine par un connecteur métallique qui se fixe sur le récepteur de radio. Ce câble est essentiel pour capter le signal FM et AM. Il est important de s’assurer qu’il est correctement branché et exempt de tout dommage, car cela pourrait affecter la qualité de réception.
Identification du fil d’alimentation
Le fil d’alimentation de l’antenne est souvent bleu et peut être connecté à un relais ou à un autre dispositif pour activer l’antenne. Si l’antenne est électrique et s’élève lorsque le véhicule est allumé, ce fil fournira l’alimentation nécessaire. Si ce fil est manquant ou déconnecté, l’antenne pourrait ne pas fonctionner correctement.
Pour connecter correctement les fils d’alimentation à l’autoradio de votre Toyota Tacoma 2006, suivez ces étapes simples.
- Localisez les fils d’alimentation: Vous trouverez généralement les fils d’alimentation dans le faisceau de câbles de l’autoradio. Les principaux fils à connecter sont le fil d’alimentation constant (rouge), le fil d’alimentation sous contact (jaune), et le fil de masse (noir).
- Fil d’alimentation constant (rouge): Ce fil doit être connecté à une source d’alimentation qui reste active même lorsque le véhicule est éteint. Il permet de maintenir les réglages de l’autoradio, comme l’heure et les stations de radio enregistrées.
- Fil d’alimentation sous contact (jaune): Connectez ce fil à un circuit alimenté uniquement lorsque le véhicule est allumé. Cela permet d’activer l’autoradio lorsque vous démarrez votre Tacoma.
- Fil de masse (noir): Le fil noir est la terre de l’autoradio. Connectez-le à une partie métallique non peinte du châssis du véhicule pour assurer un bon contact de masse.
- Connecter les fils: Utilisez des connecteurs appropriés, tels que des connecteurs à épissure ou des clips de connexion, pour relier les fils d’alimentation de l’autoradio aux câbles correspondants dans le faisceau du véhicule. Assurez-vous que les connexions sont sécurisées et bien isolées pour éviter tout court-circuit.
- Vérification de la connexion: Avant de tout remonter, vérifiez que l’autoradio s’allume correctement. Testez les fonctionnalités comme le son et la mémoire des stations pour confirmer que l’alimentation fonctionne correctement.
Pour une installation audio de qualité dans votre Toyota Tacoma 2006, il est crucial de connecter correctement les fils de haut-parleur. Commencez par identifier les fils de chaque haut-parleur à l’aide d’un schéma de câblage, en vérifiant les couleurs et les codes spécifiques. Les fils positifs et négatifs doivent être correctement associés à chaque haut-parleur pour éviter les interférences et garantir une bonne phase sonore.
1. Identifiez les fils de chaque côté: Les câbles de haut-parleur sont souvent codés par couleur. Le fil rouge est généralement le positif et le noir, le négatif. Assurez-vous que ces fils sont bien connectés aux bornes correspondantes de votre récepteur et de vos haut-parleurs.
2. Utilisez des connecteurs appropriés: Optez pour des connecteurs à clipser ou à visser pour une connexion solide. Les connecteurs à sertir garantissent une meilleure longévité et une connexion fiable. Évitez l’utilisation de simples épissures de fils, car elles peuvent causer des pertes de signal ou des connexions instables.
3. Assurez-vous de la polarité: La polarité doit être respectée pour que les haut-parleurs soient correctement alimentés. Une inversion de la polarité peut entraîner un son déphasé et une expérience audio médiocre. Vérifiez chaque connexion avant de tester votre installation.
4. Vérifiez la qualité des fils: Utilisez des câbles de qualité, résistants à l’usure et capables de supporter les puissances élevées. Optez pour des fils à conducteurs en cuivre étamé ou en cuivre pur pour un meilleur transfert du signal audio.
En suivant ces étapes, vous garantissez une installation propre, sans perte de signal et avec une qualité sonore optimale dans votre Toyota Tacoma.
Si le système audio de votre Toyota Tacoma 2006 ne fonctionne pas correctement, commencez par vérifier les connexions des fils derrière le tableau de bord. Les fils peuvent se détacher, se corroder ou se détériorer avec le temps. Assurez-vous que chaque fil est correctement connecté, sans signes de dommages ou d’usure excessive. Utilisez un multimètre pour tester la continuité de chaque fil.
Si l’alimentation est interrompue, vérifiez le fusible de la radio. Il est généralement situé dans le boîtier de fusibles du véhicule. Un fusible grillé peut facilement empêcher le bon fonctionnement de la radio. Remplacez-le si nécessaire avec un fusible de même intensité.
Dans certains cas, des interférences peuvent affecter le son. Si vous entendez des bruits statiques ou des grésillements, inspectez les câbles d’antenne et assurez-vous qu’ils sont bien fixés. Si l’antenne est endommagée, elle peut entraîner une mauvaise réception.
Si la radio ne s’allume toujours pas, il est possible qu’un problème de câblage plus profond soit en cause. Inspectez les câbles d’alimentation et de masse reliés à l’unité, car des câbles mal connectés ou usés peuvent empêcher l’alimentation correcte de l’appareil. En cas de doute, il est recommandé de consulter un professionnel pour diagnostiquer et réparer tout problème électrique complexe.
Pour faciliter l’installation d’une radio dans un Toyota Tacoma 2006 sans avoir à souder les fils, optez pour un adaptateur de faisceau de câblage spécifique au modèle. Ces adaptateurs permettent de connecter les fils de votre véhicule à ceux de votre nouvelle unité sans recourir à des connexions permanentes.
Choisissez un adaptateur compatible avec votre modèle de véhicule et l’autoradio que vous installez. Les adaptateurs les plus courants sont ceux qui se branchent directement aux connecteurs existants du système d’origine, réduisant ainsi le risque d’endommager le câblage ou d’altérer la garantie du véhicule.
En utilisant un adaptateur, vous bénéficiez d’une installation propre et réversible, facilitant le retrait ou le remplacement de l’autoradio sans laisser de traces. Assurez-vous que l’adaptateur couvre non seulement les connexions de l’alimentation, mais aussi celles des haut-parleurs, de l’antenne et, si nécessaire, des commandes au volant.
Vérifiez la documentation de l’adaptateur pour garantir la compatibilité avec les options de votre véhicule, telles que les systèmes audio premium ou les interfaces de commandes supplémentaires. Cela permet d’éviter des erreurs de connexion et assure une performance optimale de votre nouveau système.
Pour un remplacement d’autoradio réussi dans une Toyota Tacoma 2006, voici quelques étapes à suivre afin de garantir une installation propre et fonctionnelle.
1. Choisir un autoradio compatible
- Vérifiez que l’autoradio de remplacement est compatible avec le modèle et la taille du tableau de bord de votre Tacoma 2006. Un autoradio DIN standard de 2×1 ou un modèle double DIN est souvent utilisé dans ce type de véhicule.
- Assurez-vous que le nouvel autoradio dispose des fonctionnalités que vous souhaitez, comme la connectivité Bluetooth ou la prise en charge des CD et DVD si nécessaire.
2. Préparer les outils nécessaires
- Vous aurez besoin de clés pour retirer l’ancien autoradio, de fils pour le raccordement électrique et peut-être d’un adaptateur de faisceau pour éviter de couper les câbles d’origine.
- Il peut aussi être utile d’avoir un petit tournevis plat pour déclipser les panneaux du tableau de bord.
3. Retirer l’autoradio d’origine
- Utilisez les clés de déblocage pour retirer l’autoradio d’origine. Si vous n’avez pas ces clés, vous pouvez les acheter dans un magasin d’électronique ou les commander en ligne.
- Retirez les câbles et les connecteurs électriques avec soin pour éviter d’endommager les fils.
4. Raccorder le nouvel autoradio
- Connectez les fils de l’autoradio de remplacement aux câbles du véhicule en suivant le diagramme de câblage de votre Tacoma 2006.
- Si vous utilisez un adaptateur de faisceau, cela simplifiera les connexions et évitera les coupures directes des fils d’origine.
- Avant de fixer l’autoradio, testez-le pour vérifier que tout fonctionne correctement (son, connectivité, etc.).
5. Finaliser l’installation
- Une fois que tout est connecté et testé, insérez le nouvel autoradio dans son emplacement dans le tableau de bord.
- Vérifiez que l’autoradio est bien fixé et que tous les panneaux du tableau de bord sont remis en place correctement.
En suivant ces étapes, vous pouvez remplacer l’autoradio de votre Toyota Tacoma 2006 sans difficulté et profiter des fonctionnalités modernes sur votre véhicule.
Diagramme de câblage de la radio pour Toyota Tacoma 2006
Pour connecter correctement votre radio dans un Toyota Tacoma 2006, suivez ce diagramme de câblage. Ce guide vous aidera à identifier les fils nécessaires pour l’installation, garantissant ainsi un montage sécurisé et fonctionnel.
Liste des fils de connexion
| Couleur du fil | Fonction |
|---|---|
| Rouge | Alimentation sous contact |
| Jaune | Alimentation constante (batterie) |
| Noir | Masse |
| Bleu | Sortie d’antenne |
| Violet | Enceinte arrière droite (+) |
| Violet/Blanc | Enceinte arrière droite (-) |
| Gris | Enceinte avant droite (+) |
| Gris/Blanc | Enceinte avant droite (-) |
| Vert | Enceinte avant gauche (+) |
| Vert/Blanc | Enceinte avant gauche (-) |
Conseils pour une installation réussie
Vérifiez que tous les câbles sont correctement isolés avant de les connecter. Utilisez des connecteurs de qualité pour éviter les mauvaises connexions qui peuvent nuire à la performance de votre système audio. En outre, assurez-vous que le câblage est propre et sans tension avant d’effectuer toute installation.
