Pour connecter un nouveau système audio dans votre Chevrolet Silverado 2007, il est crucial de suivre le schéma de câblage spécifique pour éviter toute erreur et garantir un fonctionnement optimal de votre équipement. Ce schéma fournit des informations détaillées sur les connexions des fils d’alimentation, de masse, des haut-parleurs, ainsi que des câbles pour les commandes du volant et l’antenne.
Le fil d’alimentation principal (généralement rouge) se connecte à la borne d’alimentation du véhicule, assurant que le système radio reçoit l’énergie nécessaire au démarrage. Le fil de masse (souvent noir) est essentiel pour éviter des interférences ou des dysfonctionnements dans le son. En ce qui concerne les haut-parleurs, chaque câble doit être relié au terminal correct sur l’unité centrale et les haut-parleurs du véhicule, en respectant les couleurs codées pour chaque canal sonore (avant gauche, avant droit, arrière gauche et arrière droit).
Il est également important de vérifier les câblages des commandes au volant si vous souhaitez conserver cette fonctionnalité avec le nouveau système. Les schémas de câblage de ces commandes peuvent varier légèrement selon les configurations du véhicule, mais ils sont souvent représentés par des fils dédiés reliés à l’unité centrale du système audio. En suivant ce schéma, vous pouvez effectuer l’installation en toute sécurité et garantir une performance audio optimale dans votre Silverado.
Voici une version avec des répétitions réduites tout en maintenant le sens et la clarté :
Pour connecter l’autoradio d’un Chevrolet Silverado 2007, il est crucial de comprendre les codes de câblage. Le fil d’alimentation principal (généralement de couleur rouge) doit être raccordé à une source d’alimentation en 12V. Le fil de masse, souvent noir, est relié à une partie métallique du véhicule pour assurer la bonne connexion. Le fil des haut-parleurs, de couleur variée selon le modèle, doit être correctement branché pour chaque côté du véhicule, avec les fils avant et arrière répartis en conséquence.
Le fil de la prise d’antenne doit également être connecté au récepteur radio pour garantir une réception optimale. N’oubliez pas de vérifier les connexions pour éviter tout court-circuit. Utilisez un connecteur approprié pour chaque type de câble, et assurez-vous que toutes les connexions sont bien sécurisées avant de remettre le système en marche.
En cas de doute sur un branchement spécifique, il est conseillé de consulter le manuel du véhicule ou un professionnel. Bien que les couleurs des fils puissent varier, les principes de base restent les mêmes pour assurer une installation correcte et fiable.

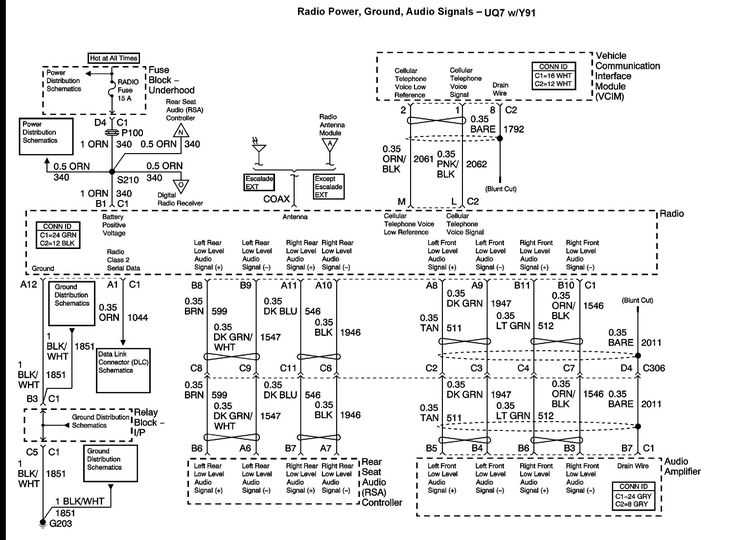

- Schéma de câblage de la radio pour le Chevrolet Silverado 2007
Le schéma de câblage pour la radio d’un Chevrolet Silverado 2007 est assez simple, mais il nécessite une compréhension précise des connexions électriques. Voici les détails pour vous guider lors de l’installation ou du remplacement de la radio.
Connexion des fils principaux
Il est important de connaître la fonction de chaque fil afin d’éviter des erreurs qui pourraient endommager le système électrique. Le câblage de la radio se compose principalement de fils d’alimentation, de masse, de signal et de haut-parleurs. Utilisez le schéma ci-dessous pour identifier les fils correspondants.
| Couleur du fil | Fonction |
|---|---|
| Rouge | Alimentation en 12V (accès au contact) |
| Noir | Terre (masse) |
| Jaune | Alimentation constante (batterie) |
| Bleu | Alimentation de l’antenne électrique |
| Gris | Haut-parleur avant droit (+) |
| Gris/noir | Haut-parleur avant droit (-) |
| Violet | Haut-parleur arrière droit (+) |
| Violet/noir | Haut-parleur arrière droit (-) |
| Blanc | Haut-parleur avant gauche (+) |
| Blanc/noir | Haut-parleur avant gauche (-) |
| Vert | Haut-parleur arrière gauche (+) |
| Vert/noir | Haut-parleur arrière gauche (-) |
Conseils d’installation
Avant de commencer l’installation, assurez-vous de déconnecter la batterie du véhicule pour éviter tout court-circuit. Utilisez un multimètre pour vérifier la présence de tension avant de connecter les fils. Lorsque vous branchez les fils des haut-parleurs, assurez-vous de bien respecter la polarité pour éviter une mauvaise qualité sonore.
Pour connecter les fils d’alimentation et de masse dans votre Chevrolet Silverado 2007, identifiez d’abord le fil d’alimentation, généralement de couleur rouge, et le fil de masse, souvent noir ou bleu. Le fil d’alimentation fournit l’énergie nécessaire pour faire fonctionner le système audio, tandis que le fil de masse permet de compléter le circuit électrique.
Connexion du fil d’alimentation
Le fil d’alimentation doit être relié à une source de 12V. Vérifiez la prise d’alimentation de votre radio, et connectez le fil rouge à l’alimentation sous le tableau de bord. Il est recommandé d’utiliser un connecteur à dégagement rapide pour garantir une connexion sécurisée.
Connexion du fil de masse
Pour le fil de masse, reliez-le à une surface métallique du véhicule, généralement à un point de masse situé près du boîtier de la radio ou à la carrosserie du véhicule. Une bonne connexion à la masse assurera une mise à la terre correcte et évitera les interférences électriques qui peuvent affecter la qualité du son.
Assurez-vous que toutes les connexions sont bien serrées et protégées contre la corrosion pour garantir la longévité du système audio et éviter toute coupure d’alimentation.
Pour identifier les fils des haut-parleurs dans un Chevrolet Silverado 2007, commencez par localiser les câbles qui se trouvent à l’arrière de l’unité principale. Chaque fil est généralement codé par couleur pour faciliter l’identification. Par exemple, les fils pour les haut-parleurs avant sont souvent de couleur grise (pour le côté gauche) et blanche (pour le côté droit). Les fils des haut-parleurs arrière peuvent être violets et verts, respectivement pour les côtés gauche et droit.
Vérifiez également les câbles de masse qui sont généralement noirs. Assurez-vous que chaque fil est correctement connecté à son point d’entrée dans l’unité principale, et que les fils de haut-parleurs sont bien fixés aux bornes appropriées. Pour éviter toute interférence ou perte de signal, utilisez des connecteurs de qualité et assurez-vous que chaque connexion est solide et sans corrosion.
Si vous remplacez un ancien câblage, il est essentiel de vérifier la polarité avant de brancher les haut-parleurs. Le fil positif (souvent marqué avec un signe « + ») doit être connecté à la borne positive du haut-parleur. Le fil négatif (souvent marqué avec un signe « -« ) doit être connecté à la borne négative.
Pour connecter correctement la commande au volant et la radio sur le Chevrolet Silverado 2007, il est important de suivre le bon diagramme de câblage. Voici les principales étapes et recommandations pour une installation sans problème.
Fil principal de la commande au volant
Le fil de commande au volant est généralement connecté à l’unité de radio via un adaptateur spécifique. Le fil de commande au volant doit être relié au fil correspondant de la radio, souvent marqué par une couleur distinctive.
- Fil de commande (habituellement vert ou bleu) – connectez-le au terminal correspondant de l’interface radio.
- Fil de masse (généralement noir) – assurez-vous qu’il est bien mis à la masse pour éviter tout dysfonctionnement.
- Alimentation (rouge) – il doit être connecté à une source d’alimentation constante pour que les commandes fonctionnent même lorsque le moteur est éteint.
Connexion des fils de la radio
Les fils de la radio doivent être correctement identifiés pour assurer la compatibilité. Les connecteurs doivent être bien fixés et isolés pour éviter les courts-circuits.
- Fil d’alimentation (rouge) – connectez-le à l’alimentation principale du véhicule pour activer la radio.
- Fil de mise à la masse (noir) – reliez-le au châssis du véhicule pour une connexion sécurisée.
- Fil de signal audio (jaune ou blanc) – ce fil transmet les signaux audio de la radio vers les haut-parleurs.
- Fil de commande (vert) – connecté à la commande au volant pour permettre le contrôle du volume, du changement de station, etc.
Il est essentiel de s’assurer que tous les fils sont solidement connectés et correctement isolés pour éviter tout problème de fonctionnement ou d’interférences dans le signal. Utiliser des adaptateurs spécifiques peut grandement faciliter l’installation. Vérifiez toujours la compatibilité entre la radio et le véhicule avant d’effectuer toute connexion.
Connectez les fils d’antenne en vous assurant qu’ils sont bien fixés aux bornes de l’antenne et du récepteur. Les fils d’antenne doivent être correctement isolés pour éviter tout court-circuit ou interférence. Utilisez des connecteurs adaptés à votre modèle de récepteur et d’antenne pour garantir une transmission du signal stable.
Assurez-vous que la masse de l’antenne est reliée à la masse du véhicule. Cela permet de minimiser les perturbations électromagnétiques. Vérifiez également que la prise d’antenne est propre et exempte de toute corrosion avant d’y insérer le connecteur.
| Composant | Fonction | Connexion recommandée |
|---|---|---|
| Antenne | Capturer les signaux radio | Connecteur coaxial, prise correcte pour l’antenne |
| Amplificateur d’antenne | Renforcer le signal radio | Connexion entre le câble d’antenne et l’amplificateur |
| Fil de masse | Réduire les interférences | Relier à la masse du véhicule |
Testez la réception après avoir effectué les connexions pour confirmer que le signal est stable. Si la qualité du signal est faible, vérifiez les connexions et l’orientation de l’antenne. Un ajustement précis peut améliorer la réception.
Pour une installation correcte des options de commande sans fil sur le Chevrolet Silverado 2007, il est essentiel d’identifier et de connecter correctement les fils spécifiques aux commandes. La plupart des véhicules de cette année comportent un câblage dédié aux systèmes sans fil dans le harnais de câbles du tableau de bord, souvent marqué pour faciliter l’identification.
Identification des fils
Recherchez les fils qui sont reliés à l’unité de commande sans fil du véhicule. Ceux-ci incluent généralement les fils d’alimentation et de signal. Il est crucial de repérer la connexion pour la commande de volume, les boutons de changement de station, ainsi que les options de réglage de la source audio. Ces fils sont souvent codés par couleur, ce qui simplifie leur identification dans le schéma de câblage du véhicule.
Connexions et tests
Assurez-vous que chaque connexion est sécurisée et testée. Après avoir connecté les fils correctement, testez les fonctions sans fil pour garantir qu’elles répondent aux commandes du volant ou de la télécommande sans fil. Un mauvais branchement peut entraîner des dysfonctionnements, rendant certaines commandes inopérantes. Utilisez un multimètre pour vérifier les tensions sur les fils d’alimentation et les signaux. Cette étape permet d’éviter des problèmes futurs lors de l’utilisation du système sans fil.
Pour résoudre les problèmes de câblage dans un Chevrolet Silverado 2007, commencez par vérifier les connexions de l’autoradio. Les fils d’alimentation peuvent se détacher ou se corrodent, ce qui entraîne un fonctionnement intermittent ou nul du système. Assurez-vous que chaque connexion est bien fixée et propre.
Vérification des fusibles
Examinez les fusibles liés à l’alimentation de l’autoradio. Un fusible grillé peut couper l’alimentation du système. Si un fusible est endommagé, remplacez-le par un fusible de la même capacité. Vérifiez également les autres fusibles du tableau de bord et du compartiment moteur.
Contrôle des câbles d’alimentation et de mise à la terre
Les câbles d’alimentation et de mise à la terre doivent être solidement connectés. Si la mise à la terre est insuffisante, l’autoradio peut ne pas fonctionner correctement. Vérifiez que le câble de mise à la terre est bien fixé à une partie métallique propre du véhicule, loin de la rouille et de l’humidité.
Inspection des câbles de haut-parleurs
Les fils de haut-parleur peuvent être coupés ou mal connectés, provoquant un son défectueux. Inspectez chaque connexion de câble de haut-parleur, en particulier dans les portes, où les câbles peuvent être facilement endommagés. Réparez ou remplacez les câbles endommagés selon les besoins.
Test du faisceau de câbles de l’autoradio
Si le câblage semble en bon état, mais que l’autoradio ne fonctionne toujours pas, testez le faisceau de câbles. Utilisez un multimètre pour vérifier la tension des fils d’alimentation et de signal. Si la tension est absente ou anormale, il peut être nécessaire de remplacer le faisceau de câbles ou de vérifier la continuité des fils dans le faisceau.
Reconnexion des câbles
Pour les connexions lâches, assurez-vous que chaque fil est correctement enfoncé dans ses bornes. Si vous utilisez des connecteurs à pince, vérifiez qu’ils sont bien serrés. Un mauvais contact peut empêcher l’alimentation ou le signal de parvenir à l’autoradio.
Diagramme de câblage pour la radio Chevrolet Silverado 2007
Lors de l’installation ou de la réparation du système audio dans un Chevrolet Silverado 2007, il est crucial de comprendre les connexions appropriées. Voici un guide précis pour les câbles de la radio.
- Fil rouge : Alimentation en 12V (souvent utilisé pour le contact).
- Fil noir : Masse (terre) de l’appareil.
- Fil bleu : Activation de l’amplificateur, si applicable.
- Fil jaune : Alimentation en mémoire (permet à la radio de retenir les stations et les réglages).
- Fil vert et vert/noir : Connexion aux haut-parleurs avant gauche (respectivement + et -).
- Fil violet et violet/noir : Connexion aux haut-parleurs arrière droite (respectivement + et -).
- Fil blanc et blanc/noir : Connexion aux haut-parleurs avant droite (respectivement + et -).
- Fil gris et gris/noir : Connexion aux haut-parleurs arrière gauche (respectivement + et -).
Connexions supplémentaires
- Fil orange : Dimming ou réglage de la luminosité de la radio selon les phares.
- Fil marron : Entrée pour le microphone du système Bluetooth, si présent.
Assurez-vous que chaque fil est correctement connecté en suivant ce diagramme afin d’éviter des dysfonctionnements dans le système audio de votre véhicule.
