Pour installer ou remplacer l’autoradio de votre Chevy Silverado 2007, commencez par identifier le câblage spécifique à votre véhicule. Le bon branchement garantit non seulement une qualité sonore optimale, mais aussi la sécurité de votre système électrique. Vérifiez que vous disposez des bonnes informations concernant les couleurs des fils et leur fonction avant de commencer les connexions.
Les fils principaux à connecter comprennent : le fil d’alimentation (rouge), le fil de masse (noir), et les câbles pour les haut-parleurs. Chaque couleur de fil a une signification précise, donc ne vous trompez pas dans le choix des connexions. Assurez-vous également de bien connecter les fils d’antenne pour garantir un signal radio stable. Pour éviter toute confusion, utilisez des connecteurs adaptés ou un adaptateur spécifique au modèle de votre véhicule.
Si vous remplacez un autoradio déjà installé, vous devrez peut-être couper ou adapter certains fils. Prenez soin de repérer les câbles d’alimentation et de vérifier leur intégrité. Une fois tous les câbles correctement reliés, testez l’autoradio pour vous assurer que chaque fonction fonctionne comme prévu. Une connexion mal faite peut entraîner des problèmes de son ou d’alimentation.
Voici un plan détaillé pour un article sur le thème « 2007 Chevy Silverado Radio Wiring Diagram » avec des titres spécifiques et pratiques, en HTML : Schéma de câblage de la radio 2007 Chevy Silverado

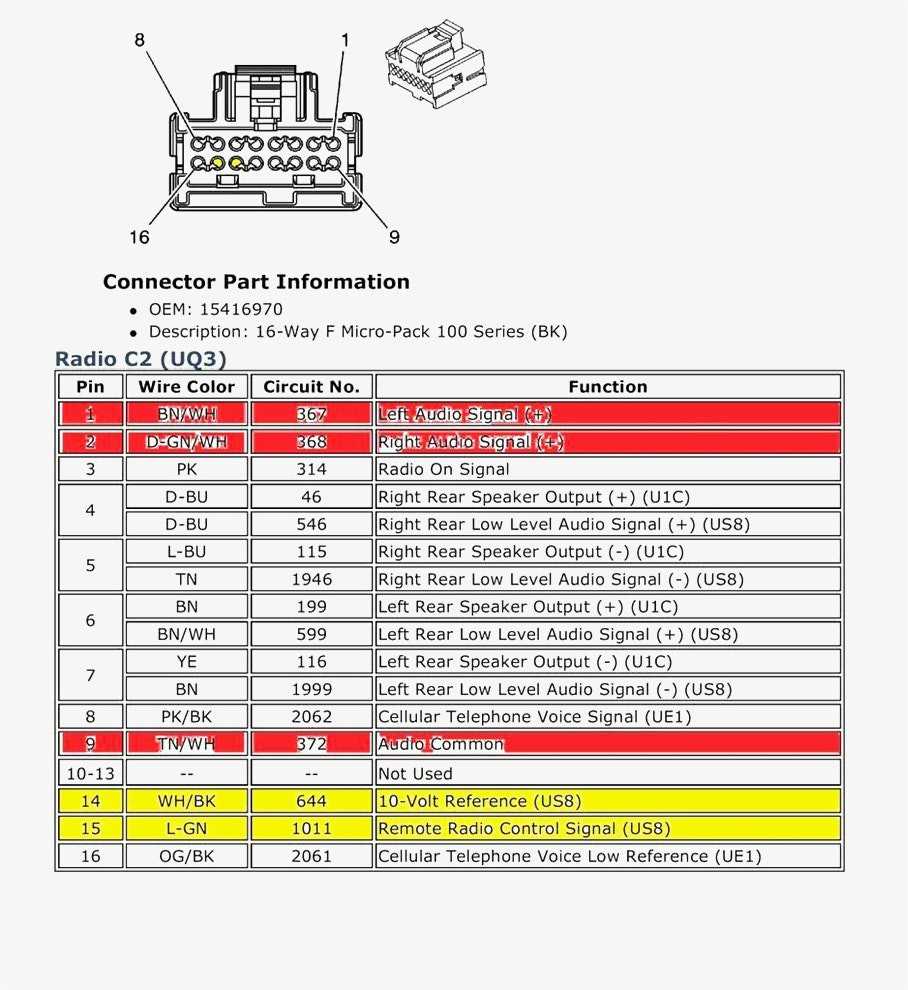

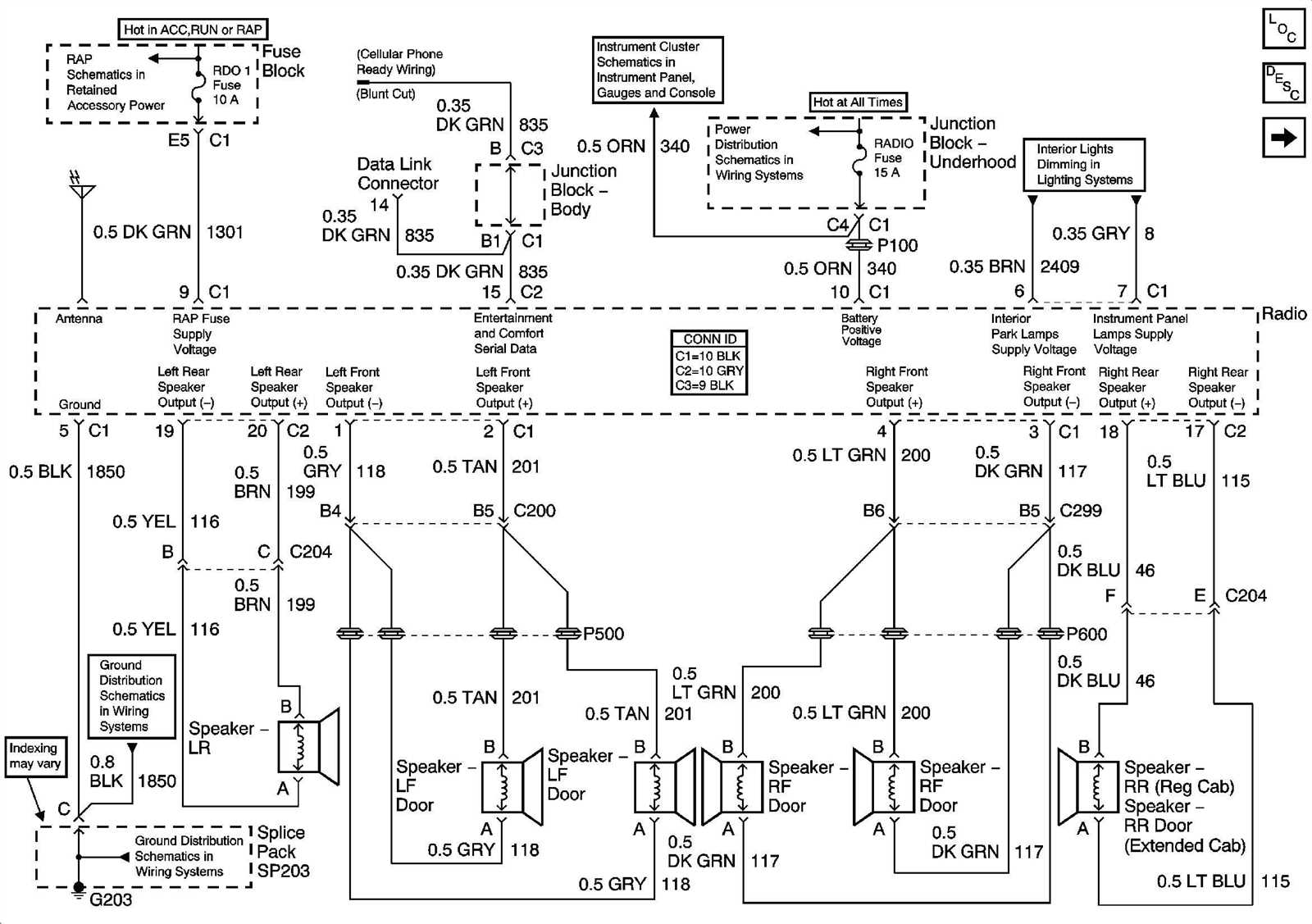

Commencez par identifier les câbles de chaque fonction dans le connecteur de la radio. Le schéma de câblage comprend des fils pour l’alimentation, la mise à la masse, l’antenne et les haut-parleurs. Le but est de bien comprendre comment chaque fil doit être connecté pour que la radio fonctionne correctement.
Identification des fils principaux
- Alimentation (12V) : Le câble rouge est généralement responsable de l’alimentation, offrant 12V constant, essentiel pour que la radio s’allume.
- Accès au contact : Le câble jaune fournit l’alimentation en 12V lorsque le véhicule est en marche. Cela permet d’allumer la radio uniquement lorsque le contact est activé.
- Masse : Le câble noir est le fil de mise à la masse. Il doit être connecté à une partie métallique du véhicule pour assurer la continuité électrique.
- Haut-parleurs : Chaque haut-parleur a deux fils, un positif et un négatif. Ceux-ci sont généralement de couleurs spécifiques, par exemple, le fil bleu pour l’avant gauche et le fil vert pour l’arrière droit.
Connexions supplémentaires
- Antenne : Le câble de l’antenne est souvent un fil bleu ou un connecteur coaxial qui se connecte à la prise d’antenne de la radio.
- Fil de commande de l’écran : Si votre radio possède un écran tactile, un fil supplémentaire peut être nécessaire pour l’alimentation et le contrôle de l’écran. Ce câble est généralement plus petit et doit être branché correctement pour activer les fonctionnalités de l’écran.
Avant de commencer l’installation, vérifiez toujours le diagramme spécifique à votre modèle, car certains fils peuvent avoir des couleurs ou des configurations légèrement différentes selon les fabricants ou les options spécifiques de votre véhicule. Un bon câblage évite les problèmes de son ou d’alimentation lors de l’utilisation de votre radio.
Vérification des connexions de la radio d’origine
Commencez par débrancher la batterie pour éviter tout risque de court-circuit pendant l’inspection. Utilisez un testeur de continuité pour vérifier la présence de tension sur les câbles d’alimentation de la radio. Assurez-vous que les fils de masse sont correctement connectés à la carrosserie du véhicule.
Vérifiez les connexions des fils de haut-parleur. Un mauvais contact ou une isolation endommagée peut entraîner une perte de son ou des interférences. Passez en revue les câbles de commande et de données pour vérifier qu’ils sont bien connectés aux points appropriés sur la prise radio.
Si la radio ne s’allume pas, testez la connexion de l’alimentation en vérifiant la présence de 12 V entre les fils d’alimentation. Si aucune tension n’est présente, vérifiez le fusible du circuit d’alimentation.
| Connexion | Vérification |
|---|---|
| Alimentation | Vérifiez la tension de 12V à la prise d’alimentation, assurez-vous que le fusible est intact. |
| Masse | Confirmez que la masse est bien reliée à la carrosserie du véhicule. |
| Haut-parleurs | Testez la continuité des câbles et assurez-vous qu’aucun fil n’est coupé. |
| Commandes | Vérifiez la connexion des fils de commande et de données avec un testeur de continuité. |
Après avoir vérifié toutes les connexions, rétablissez l’alimentation et testez la radio pour confirmer son bon fonctionnement. Si le problème persiste, il peut être nécessaire de consulter un professionnel pour un diagnostic plus approfondi.
Identification des fils d’alimentation et de mise à la terre
Pour identifier les fils d’alimentation et de mise à la terre dans le schéma de câblage de la radio de votre véhicule, commencez par localiser les câbles de couleur noir et rouge. Le fil rouge représente généralement l’alimentation, tandis que le fil noir est lié à la mise à la terre.
Fils d’alimentation
- Le fil rouge, souvent marqué comme « 12V » ou « Alimentation », doit être connecté à une source d’alimentation positive qui reste active même lorsque le moteur est éteint.
- Vérifiez la tension à l’aide d’un multimètre pour confirmer que la valeur est de 12 volts.
- Certains véhicules peuvent utiliser un fil de couleur orange pour l’alimentation directe de la radio, particulièrement pour l’allumage ou la gestion des réglages de mémoire.
Fils de mise à la terre
- Le fil noir, souvent étiqueté « GND » (terre), doit être connecté à une partie métallique du véhicule qui est en contact avec la masse pour assurer une bonne connexion à la terre.
- Assurez-vous que la connexion est sécurisée pour éviter tout problème de court-circuit ou de dysfonctionnement du système électrique.
- Il est recommandé de tester la continuité avec un multimètre pour vérifier que le fil noir est bien relié à la masse du véhicule.
Raccordement des fils de haut-parleur aux bornes correspondantes
Connectez les fils de haut-parleur aux bornes prévues en respectant les polarités pour un fonctionnement optimal du système audio. Identifiez les fils positifs (+) et négatifs (-) en vous référant à la couleur des câbles ou à la documentation du fabricant. Le fil positif est généralement rouge ou marqué d’un signe plus (+), tandis que le négatif est noir ou blanc avec un signe moins (-).
Installation des fils sur le connecteur du haut-parleur
Pour assurer un bon contact, insérez les fils dans les bornes du haut-parleur en veillant à ce que le fil positif soit raccordé à la borne marquée d’un signe (+) et le fil négatif à la borne (-). Utilisez des pinces ou un outil adapté si nécessaire pour éviter tout dommage au câble. Vérifiez que les fils sont bien fixés et qu’il n’y a pas de risque de court-circuit.
Conseils pour une connexion sécurisée
Vérifiez chaque connexion à l’aide d’un multimètre pour vous assurer que les fils sont correctement installés. Si des adaptateurs ou des fiches spécifiques sont nécessaires pour votre véhicule, assurez-vous de les utiliser pour garantir une bonne compatibilité. En cas de doute, consultez le manuel du fabricant du système audio ou faites appel à un professionnel pour éviter des erreurs de câblage.
Comment intégrer un adaptateur pour un nouveau système audio
Pour intégrer un adaptateur audio à votre véhicule, commencez par identifier le type d’adaptateur nécessaire en fonction du modèle de votre système audio. Choisissez un adaptateur qui correspond à la prise de votre voiture et à la connectique de votre nouveau système. Vérifiez les spécifications de l’adaptateur pour assurer la compatibilité avec les câblages existants.
Étapes pour connecter l’adaptateur
Débranchez d’abord la batterie pour éviter tout court-circuit. Ensuite, retirez le panneau du tableau de bord pour accéder au câblage de l’ancien système audio. Localisez les câbles d’alimentation, de terre et de haut-parleurs. Connectez les fils de l’adaptateur aux câbles appropriés en vous aidant du schéma de câblage fourni. Assurez-vous que chaque connexion est solide et sécurisée.
Vérification et test de l’installation
Avant de remonter le panneau, testez le nouveau système audio. Allumez le véhicule et vérifiez que le son fonctionne correctement. Si tout est en ordre, fixez l’adaptateur et le nouveau système audio à leur place. Rebranchez la batterie et vérifiez une dernière fois les connexions pour éviter toute défaillance future.
Solutions pour résoudre les problèmes de réception du signal
Vérifiez l’antenne de votre véhicule. Une antenne défectueuse ou mal connectée peut provoquer une perte de signal. Inspectez les câbles et assurez-vous qu’ils sont bien branchés. Si l’antenne est endommagée, il est préférable de la remplacer par une nouvelle compatible.
Réinitialiser l’unité principale
Parfois, la réinitialisation du système de l’autoradio permet de restaurer la réception. Débranchez l’unité principale pendant quelques minutes avant de la reconnecter. Cela peut résoudre des conflits internes qui affectent la qualité du signal.
Vérification des connexions de câblage
Les fils endommagés ou mal connectés peuvent également affecter la réception. Assurez-vous que les câbles d’antenne et ceux de l’unité principale sont en bon état. Si des câbles sont usés ou déconnectés, réparez ou remplacez-les.
Étapes pour éviter les courts-circuits lors de l’installation
Vérifiez d’abord que l’alimentation est coupée avant toute intervention. Cela évite toute interaction avec les câbles sous tension et minimise les risques de courts-circuits. Assurez-vous que tous les connecteurs sont bien isolés et qu’aucun fil n’est effiloché ou exposé. Les fils endommagés sont souvent la cause principale des courts-circuits.
Contrôlez l’intégrité des câbles
Avant de connecter les câbles, inspectez-les attentivement. Un câble qui présente des signes d’usure, comme des fissures ou des coupures, doit être remplacé immédiatement. Utilisez des connecteurs et des fils de qualité pour garantir une bonne connexion sans risques de court-circuit.
Respectez les couleurs et le code des fils
Suivez toujours le code des couleurs pour chaque fil, en vous assurant que chaque connexion est correctement établie. Cela permet non seulement de faciliter le montage, mais aussi d’éviter des erreurs qui pourraient causer un court-circuit. Vérifiez les spécifications du fabricant avant de procéder à toute installation.
