Pour réparer ou installer une radio sur votre Chevy Trailblazer 2007, il est essentiel de comprendre comment connecter correctement les fils. Ce schéma vous guide étape par étape, vous évitant des erreurs qui pourraient endommager le système électrique de votre véhicule.
Le câble de l’alimentation (généralement marqué en rouge) doit être connecté à la source d’alimentation du véhicule, tandis que le câble de masse (souvent noir) se branche à un point de terre. Le câble de l’antenne (souvent bleu) est indispensable pour capter les signaux radio. Ne négligez pas ces connexions de base, elles garantissent le bon fonctionnement du système.
Les autres fils, comme ceux pour les haut-parleurs, sont généralement codés par couleur pour faciliter l’installation. Par exemple, les fils verts et violets sont typiquement associés aux haut-parleurs avant et arrière respectivement. Assurez-vous de bien vérifier la polarité de chaque connexion afin d’éviter tout problème de son.
Pour toute installation, il est toujours recommandé d’avoir sous la main un schéma précis des branchements, disponible dans le manuel d’entretien ou sur des sites spécialisés. Cela permet d’éviter des erreurs courantes comme des fils mal connectés ou des courts-circuits.
Schéma de câblage du radio du Chevrolet Trailblazer 2007
Pour connecter correctement le système audio dans votre Chevrolet Trailblazer 2007, il est essentiel de suivre le schéma de câblage précis. Ce guide vous aide à comprendre les connexions principales et leur fonction, permettant ainsi une installation sans erreur.
Connexion des fils principaux
Le câblage du radio se compose de plusieurs fils de connexion, chacun ayant une fonction spécifique. Voici les principaux à connaître :
- Alimentation constante (jaune) : Ce fil fournit l’alimentation continue pour le maintien de la mémoire du radio.
- Alimentation d’allumage (rouge) : Ce fil s’active lorsque vous mettez le contact du véhicule, permettant au radio de s’allumer.
- Masse (noir) : La connexion de masse est cruciale pour le bon fonctionnement du système. Il doit être relié à un point métallique du véhicule.
- Sortie audio (blanc, gris, violet, vert) : Ces fils transmettent les signaux audio aux haut-parleurs, chacun correspondant à un canal spécifique (avant gauche, avant droit, arrière gauche, arrière droit).
Connecteurs supplémentaires
Certains modèles du Chevrolet Trailblazer 2007 peuvent inclure des connecteurs supplémentaires pour des fonctions comme le contrôle du volant ou l’activation de la climatisation via l’écran du radio. Ces fils peuvent varier selon les options du véhicule et les spécifications du modèle. Il est important de vérifier votre installation avant de finaliser les connexions.
Vérifiez toujours que chaque connexion est sécurisée pour éviter tout court-circuit. L’utilisation de connecteurs de qualité et de techniques d’installation appropriées garantit une performance optimale de votre système audio.
Identification des fils pour le système audio du Chevrolet Trailblazer 2007
Pour installer ou réparer le système audio de votre Chevrolet Trailblazer 2007, il est important de connaître les fils nécessaires à chaque fonction. Voici les principales connexions à identifier :
Fil d’alimentation
Le fil d’alimentation est essentiel pour alimenter le système audio. Il est généralement de couleur rouge et doit être connecté à une source d’alimentation qui s’active avec le contact du véhicule.
Fil de masse
Le fil de masse (noir) doit être relié à une partie métallique de la carrosserie pour garantir un bon fonctionnement du système audio. Un mauvais contact à la masse peut entraîner des grésillements ou une perte de signal.
Identification des fils de haut-parleur
Les fils des haut-parleurs sont répartis en plusieurs couleurs pour chaque canal audio. Assurez-vous de connecter chaque haut-parleur à son fil respectif pour un son optimal.
| Couleur du fil | Fonction |
|---|---|
| Blanc | Haut-parleur avant gauche (+) |
| Blanc/Noir | Haut-parleur avant gauche (-) |
| Gris | Haut-parleur avant droit (+) |
| Gris/Noir | Haut-parleur avant droit (-) |
| Violet | Haut-parleur arrière gauche (+) |
| Violet/Noir | Haut-parleur arrière gauche (-) |
| Vert | Haut-parleur arrière droit (+) |
| Vert/Noir | Haut-parleur arrière droit (-) |
Une fois les connexions établies, vérifiez l’intégrité des fils et assurez-vous qu’il n’y ait aucune interférence entre les connexions. Un câblage correct garantit un meilleur rendement sonore et une installation fiable.
Connexion du fil d’alimentation et de mise à la terre
Connectez le fil d’alimentation (généralement de couleur rouge) à la borne d’alimentation de votre autoradio. Cette connexion fournit l’énergie nécessaire pour faire fonctionner l’appareil. Assurez-vous que le câble est bien fixé et qu’il ne présente pas de signes de dommage.
Ensuite, reliez le fil de mise à la terre (souvent de couleur noire ou brune) à une partie métallique du véhicule qui est en contact avec le châssis. Cette connexion permet d’éviter les interférences et garantit un bon fonctionnement de l’autoradio. Il est essentiel que cette connexion soit bien serrée pour éviter tout risque de court-circuit.
Si vous ne trouvez pas de point de mise à la terre approprié, vous pouvez utiliser une vis déjà fixée sur la carrosserie du véhicule, en veillant à ce que le métal soit propre et exempt de peinture ou de rouille. Cela assurera une bonne conductivité.
Raccordement des haut-parleurs et des fils de sortie audio
Connectez les fils de sortie audio de l’autoradio aux haut-parleurs en suivant ces étapes précises :
- Identifiez les fils de sortie audio de l’autoradio. Ils sont généralement de couleur gris, blanc, vert et violet pour chaque haut-parleur.
- Les fils gris et gris-noir sont associés au haut-parleur avant droit, tandis que les fils blancs et blanc-noir concernent le haut-parleur avant gauche.
- Pour les haut-parleurs arrière, les fils verts et vert-noir sont utilisés pour le côté droit, et les fils violets et violet-noir pour le côté gauche.
- Si l’autoradio est équipé d’un système de son surround, certains fils supplémentaires peuvent être utilisés pour les haut-parleurs centraux ou les caissons de basses.
Avant de connecter, vérifiez les polarités de chaque fil et de chaque haut-parleur. La polarité correcte garantit une bonne qualité sonore et évite d’endommager l’équipement. La polarité positive (souvent marquée par un signe +) doit être connectée au terminal positif du haut-parleur, tandis que la polarité négative va au terminal négatif.
- Utilisez des connecteurs isolés pour éviter tout court-circuit lors du branchement des fils aux bornes des haut-parleurs.
- Serrez bien chaque connexion pour éviter les faux contacts qui peuvent perturber la qualité sonore.
- Assurez-vous que les fils sont correctement acheminés, sans risque de pincement ou de frottement, ce qui pourrait causer des défaillances à long terme.
Une fois le câblage terminé, vérifiez le bon fonctionnement des haut-parleurs en allumant l’autoradio et en testant chaque canal pour confirmer que tous les haut-parleurs sont correctement raccordés.
Schéma de câblage pour l’antenne du Chevrolet Trailblazer 2007
Pour un câblage correct de l’antenne sur le Chevrolet Trailblazer 2007, il est crucial de connecter les câbles de manière précise. L’antenne utilise un connecteur coaxial qui se relie directement à la radio via un câble principal. Ce câble transporte le signal radio et doit être bien fixé pour garantir une réception optimale.
Identification des câbles
Le câble d’antenne principal est généralement de couleur noire ou grise, et se branche directement à l’arrière du système de radio. Il est accompagné d’un câble de mise à la masse pour éviter les interférences. Assurez-vous que tous les connecteurs sont correctement insérés dans leurs ports respectifs, sans mauvais contact.
Procédure de câblage

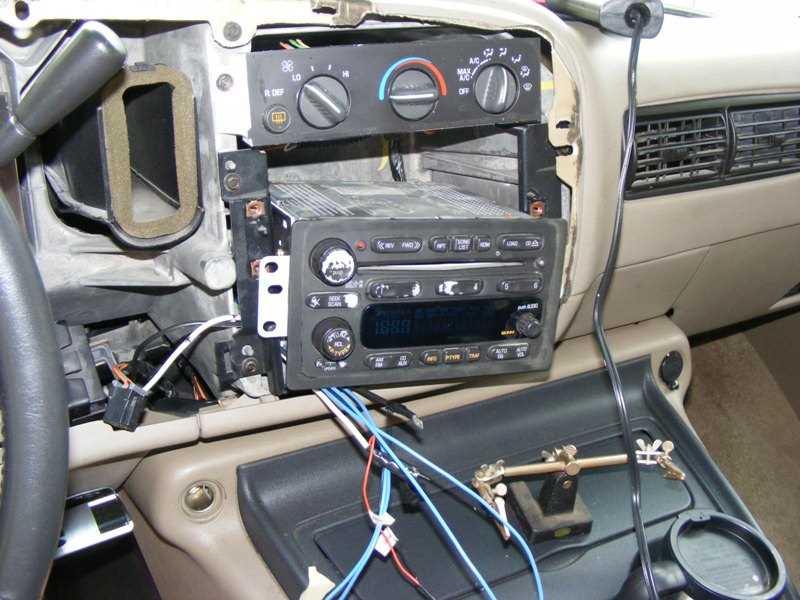

Lors de l’installation ou du remplacement de l’antenne, commencez par déconnecter la batterie du véhicule pour éviter tout court-circuit. Ensuite, dévissez le panneau de la console centrale pour accéder à la radio. Branchez le câble d’antenne dans le connecteur adéquat, puis assurez-vous que la mise à la masse est solidement raccordée à un point de terre proche de la radio. Testez la réception pour vérifier que le signal est stable et sans perturbations.
Localisation et connexion des fils de contrôle de l’antenne électrique
Les fils de contrôle de l’antenne électrique se trouvent généralement dans le faisceau de câbles derrière l’autoradio. Leur fonction principale est de réguler le déploiement et le retrait de l’antenne en fonction de l’alimentation du système audio. Ils sont souvent reliés à un relais qui active ou désactive l’antenne selon que le système radio est allumé ou éteint.
Identification des fils de contrôle
Les fils de contrôle peuvent être identifiés par leurs couleurs spécifiques, mais cela peut varier selon le modèle et l’année de fabrication. Sur un Chevrolet Trailblazer 2007, le fil de commande est souvent de couleur bleue avec une bande blanche, bien que dans certains cas, il soit entièrement bleu. Il est essentiel de vérifier le manuel du véhicule pour confirmer ces couleurs, car des variations peuvent exister en fonction des configurations spécifiques.
Connexion des fils de contrôle
Pour connecter le fil de contrôle de l’antenne, localisez le port de connexion correspondant sur l’autoradio. Le fil bleu ou bleu/blanc doit être connecté au terminal de contrôle de l’antenne sur l’unité principale. Assurez-vous que la connexion est sécurisée et isolée correctement pour éviter les courts-circuits. Si l’antenne ne répond pas, vérifiez la connexion du relais et les fusibles liés au circuit d’alimentation de l’antenne.
Problèmes courants de câblage et solutions de dépannage
Si votre radio ne s’allume pas, vérifiez d’abord les fusibles. Un fusible grillé peut interrompre l’alimentation électrique du système. Remplacez-le par un fusible de la même capacité. Si cela ne résout pas le problème, examinez les connexions des câbles d’alimentation et de masse, car elles peuvent être mal fixées ou corrodées. Assurez-vous que les fils sont correctement raccordés aux bornes correspondantes.
Un son faible ou des interférences peuvent résulter de câbles d’enceintes mal connectés. Inspectez chaque câble de haut-parleur pour vérifier s’il est bien en place et qu’il n’y a pas de court-circuit. Si nécessaire, remplacez les câbles endommagés ou desserrés. De plus, assurez-vous que le câble de masse est bien fixé au châssis du véhicule pour éviter les perturbations.
Les problèmes d’affichage, comme un écran noir ou des fonctions qui ne répondent pas, peuvent être causés par une mauvaise connexion entre la radio et l’écran. Vérifiez les câbles vidéo et les connecteurs de l’écran, en vous assurant qu’il n’y a pas de dommages ou de saleté. En cas de besoin, nettoyez les connecteurs ou remplacez les câbles défectueux.
Si la radio ne capte pas les stations correctement, cela peut être lié à l’antenne. Vérifiez que l’antenne est bien connectée et qu’elle n’est pas endommagée. Si l’antenne est rétractable, assurez-vous qu’elle se déploie complètement et n’est pas obstruée.
En cas de dysfonctionnement du système Bluetooth, il est conseillé de réinitialiser la radio aux paramètres d’usine, puis de reconnecter vos appareils via Bluetooth. Si le problème persiste, vérifiez la compatibilité entre votre appareil et le système de la radio.
