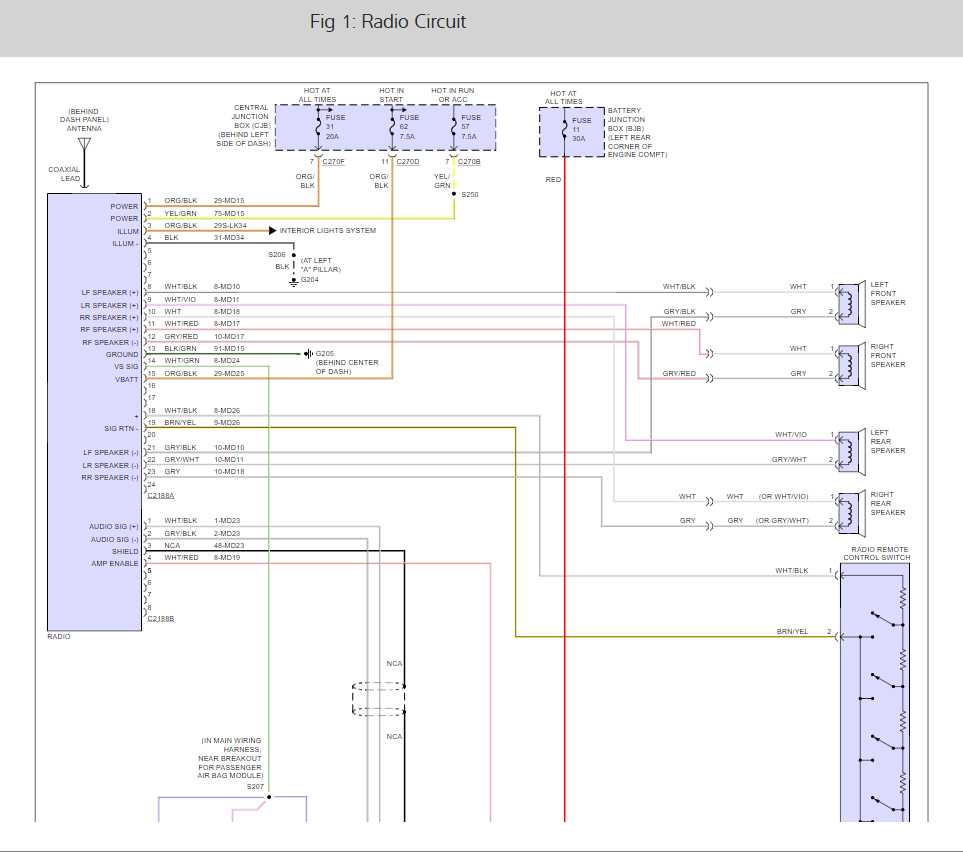

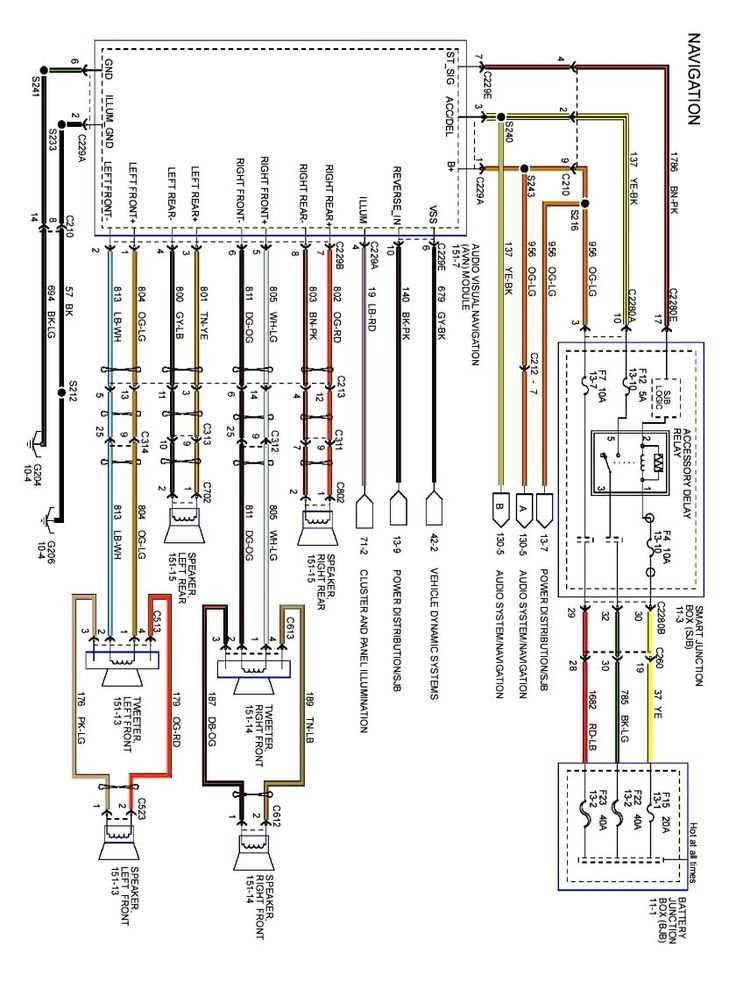

Le schéma du faisceau de câblage de radio pour le Ford F150 2007 vous permet d’identifier facilement les connexions nécessaires pour installer ou remplacer votre autoradio. Ce diagramme est particulièrement utile lors de la réparation ou de la mise à niveau de votre système audio, vous évitant des erreurs de câblage fréquentes.
Assurez-vous que votre véhicule est éteint avant de commencer toute installation. Le câblage du Ford F150 2007 suit un schéma standard avec des fils de différentes couleurs, chacun ayant une fonction spécifique. Les couleurs des câbles sont importantes pour relier correctement votre nouveau système audio aux composants du véhicule, tels que l’alimentation, la terre, l’antenne et les haut-parleurs.
Vérifiez toujours la compatibilité de votre autoradio avec le faisceau de câblage spécifique à votre modèle 2007. Un mauvais branchement peut entraîner des dysfonctionnements ou des dommages électriques. En cas de doute, consultez le manuel d’installation ou demandez l’avis d’un professionnel pour éviter les risques.
Voici les phrases revisitées pour éviter les répétitions tout en préservant leur sens et structure :
Commencez par examiner le schéma du faisceau de câblage du système audio pour identifier les différentes connexions nécessaires. Chaque fil correspond à une fonction précise, telle que l’alimentation, le signal audio ou les commandes de volume. Il est crucial de suivre ce diagramme pour assurer une installation correcte.
- Vérifiez les couleurs des fils pour chaque connexion afin de garantir une correspondance avec le récepteur radio.
- Utilisez un multimètre pour tester la continuité des fils et vous assurer qu’il n’y a pas de court-circuit avant de connecter les composants.
- Ne négligez pas les câblages de mise à la terre. Assurez-vous qu’ils sont correctement fixés pour éviter toute interférence avec le signal audio.
- Il est recommandé d’utiliser des connecteurs adaptés pour éviter les problèmes de connexion à long terme.
Une fois que vous avez connecté tous les câbles, procédez à un test en allumant le système pour vérifier que le son fonctionne correctement. Si le son est faible ou déformé, revérifiez les branchements de l’alimentation et du signal audio.
Enfin, n’oubliez pas de sécuriser le faisceau de câblage pour éviter tout mouvement qui pourrait causer des dysfonctionnements ou des dommages aux câbles. Utilisez des attaches et des gaines de protection pour maintenir les câbles en place et les protéger des frottements.
- Comment connecter les fils aux connecteurs du récepteur radio ?
Pour connecter les fils aux connecteurs du récepteur radio, commencez par identifier chaque câble à l’aide du diagramme de câblage fourni. Chaque fil est généralement codé par couleur et doit être raccordé à son port spécifique sur le connecteur du récepteur.
1. Connexion de l’alimentation
- Le fil rouge (souvent appelé « alimentation ») doit être connecté à la borne « + » du récepteur pour fournir l’alimentation principale.
- Le fil noir, qui est la masse, se connecte à la borne « – » du récepteur pour compléter le circuit.
2. Connexion des haut-parleurs
- Les fils de couleur, souvent bleu, vert, blanc et gris, sont utilisés pour connecter les haut-parleurs. Assurez-vous que chaque fil est branché au port correspondant (avant/gauche, avant/droit, arrière/gauche, arrière/droit).
- Les câbles sont souvent marqués d’un petit code de couleur pour éviter toute confusion.
3. Connexion des antennes
- Le câble d’antenne, généralement un connecteur coaxial, doit être inséré dans le port dédié situé sur le récepteur.
Vérifiez toutes les connexions avant de remettre le récepteur en place et de l’allumer. Un mauvais branchement peut entraîner des dysfonctionnements ou des dommages au système.
Pour remplacer le récepteur radio de votre Ford F150 2007, il est essentiel de sélectionner l’adaptateur compatible avec les connecteurs de votre véhicule. Optez pour un modèle qui assure une connexion sécurisée sans nécessiter de modifications supplémentaires du câblage. Assurez-vous que l’adaptateur supporte les normes de votre système audio d’origine, comme les connecteurs ISO ou les adaptateurs spécifiques à Ford.
Il existe plusieurs types d’adaptateurs qui varient en fonction des fonctionnalités souhaitées. Par exemple, certains adaptateurs offrent la possibilité de conserver les commandes au volant, tandis que d’autres se concentrent uniquement sur la connexion audio. Vérifiez que l’adaptateur choisi supporte les caractéristiques de votre nouveau récepteur, notamment les connexions pour les antennes et les fils d’alimentation.
| Caractéristique | Adaptateur standard | Adaptateur avec commandes au volant |
|---|---|---|
| Compatibilité avec les connecteurs Ford | Oui | Oui |
| Support des commandes au volant | Non | Oui |
| Type de connexion antenne | ISO | ISO + spécifique |
| Facilité d’installation | Facile | Modéré |
Choisir le bon adaptateur permet de garantir une installation rapide et fonctionnelle, sans complications ni câblage supplémentaire. Il est recommandé de comparer les modèles disponibles et de consulter les avis des utilisateurs pour évaluer la qualité et la compatibilité des adaptateurs avant l’achat.
Commencez par vérifier les fusibles associés au système audio. Un fusible grillé peut entraîner l’absence de son ou des dysfonctionnements. Si le fusible semble intact, passez à l’étape suivante.
Test du faisceau de câblage
Examinez le faisceau de câblage derrière le panneau de radio. Recherchez des fils endommagés ou déconnectés. Utilisez un multimètre pour tester la continuité des câbles, surtout ceux alimentant la radio et les haut-parleurs. Si vous repérez une coupure, remplacez ou reconnectez les fils concernés.
Vérification des connexions de la radio
Assurez-vous que les connexions de la radio sont bien en place. Les connecteurs desserrés ou mal branchés peuvent entraîner des problèmes intermittents. Si les connexions sont correctes et que les problèmes persistent, il est possible que la radio soit défectueuse et nécessite un remplacement.
Lorsque le faisceau de câblage de votre Ford F150 est défectueux, il est important de réagir rapidement pour éviter des problèmes électriques. Commencez par identifier l’origine du problème. Vérifiez si des fils sont usés, coupés ou corrodés. Si le faisceau présente des signes évidents de dommages, il est souvent plus judicieux de le remplacer plutôt que de tenter une réparation temporaire.
Réparation du faisceau de câblage
Si vous optez pour une réparation, isolez les sections endommagées en coupant les fils corrodés ou dénudés. Utilisez des connecteurs isolants de haute qualité et assurez-vous que chaque connexion est solide et bien isolée. Après avoir réparé les fils, testez le faisceau pour vérifier son bon fonctionnement. Si l’un des fils reste défectueux, il peut être préférable de remplacer complètement le faisceau.
Remplacement complet du faisceau
Le remplacement d’un faisceau défectueux nécessite la déconnexion de tous les fils du système radio. Retirez les vis et les fixations qui maintiennent le faisceau en place. Déconnectez soigneusement chaque fil et remplacez-le par un faisceau neuf. Assurez-vous de bien suivre le diagramme de câblage pour reconnecter chaque fil à son emplacement correct. Une fois le nouveau faisceau installé, testez à nouveau le système pour vous assurer que tout fonctionne correctement.
Pour vérifier que votre système fonctionne correctement après l’installation, commencez par allumer le véhicule et le système radio. Vérifiez que l’écran s’allume et que le son est clair. Assurez-vous que les commandes au volant ou du tableau de bord répondent correctement. Testez la réception radio en recherchant différentes stations et écoutez pour détecter des interférences ou des coupures.
Connectez également une source audio externe, comme un téléphone via Bluetooth ou un câble auxiliaire, pour vérifier que le système peut lire d’autres sources audio sans problème. Vérifiez le fonctionnement des boutons de commande, y compris la gestion du volume, des stations et des fonctions de navigation.
Enfin, examinez les câblages pour détecter d’éventuels câbles mal connectés ou usés qui pourraient affecter le fonctionnement. Testez chaque fonction de manière indépendante pour identifier d’éventuels dysfonctionnements et assurez-vous qu’il n’y a pas de grésillements ni de coupures de son.
Pour installer correctement le faisceau de câblage radio dans un Ford F150 2007, suivez ces étapes précises. Commencez par localiser le connecteur de câblage existant derrière le panneau de radio. Vous devrez peut-être retirer le tableau de bord ou la garniture de la console centrale pour accéder facilement à ce connecteur.
Connexions importantes à vérifier
Les fils les plus importants à identifier sont ceux de l’alimentation, de la mise à la terre et de l’antenne. Le fil d’alimentation est généralement de couleur rouge et doit être connecté à une source d’alimentation avec clé de contact. Le fil de masse, souvent noir, doit être relié directement à une surface métallique du véhicule pour assurer une bonne mise à la terre. Le fil d’antenne, généralement de couleur bleue, doit être connecté à l’antenne ou au récepteur intégré.
Tests après installation
Une fois le faisceau installé, vérifiez que toutes les connexions sont sécurisées. Testez la radio en allumant le véhicule et en vous assurant que l’audio fonctionne correctement, sans interférences. Assurez-vous également que les commandes au volant, si présentes, sont fonctionnelles après l’installation du faisceau.
