Le câblage de la radio sur un Ford F150 2010 nécessite une attention particulière pour garantir un montage correct et une fonctionnalité optimale. Commencez par identifier les connecteurs et les fils nécessaires, en vous assurant de respecter le schéma de câblage d’origine. Cela permettra de prévenir toute erreur qui pourrait endommager les composants électriques de votre véhicule.
Pour une installation réussie, vous aurez besoin des codes couleurs des fils, de la prise d’antenne, ainsi que des connexions audio et de mise à terre. Assurez-vous que les fils de mise à terre sont solidement connectés pour éviter les courts-circuits. Consultez le manuel du véhicule pour localiser précisément les câbles à connecter et suivez le schéma pour chaque connexion afin de garantir une installation sans problème.
Une fois les connexions établies, vérifiez la compatibilité de la radio avec votre modèle de F150, notamment pour les fonctions supplémentaires comme les commandes au volant ou le système SYNC. Si nécessaire, utilisez des adaptateurs pour assurer une intégration fluide avec votre système d’origine. Cela vous permettra de profiter pleinement de la performance de votre nouveau système audio sans compromettre la sécurité du véhicule.
Schéma de câblage du radio de Ford F150 2010
Pour installer ou remplacer le système audio de votre Ford F150 2010, il est important de connaître le schéma de câblage exact. Voici les principales connexions nécessaires :
Connexions principales
- Alimentation (12V) : Le fil rouge est utilisé pour l’alimentation en courant continu, connecté à la batterie ou au relais d’alimentation du véhicule.
- Masse : Le fil noir est le fil de masse et doit être raccordé à une partie métallique de la carrosserie du véhicule pour un bon retour à la terre.
- Fil d’antenne : Le câble coaxial est utilisé pour l’antenne, il se branche généralement sur le connecteur dédié à l’arrière du poste.
Connexions audio
- Enceintes avant : Les fils de couleur bleue et bleue/blanche sont connectés aux haut-parleurs avant gauche et droit respectivement.
- Enceintes arrière : Le fil vert est pour l’enceinte arrière gauche et le fil violet pour l’enceinte arrière droite.
- Sortie subwoofer : Si votre véhicule est équipé d’un subwoofer, les câbles orange et orange/noir sont utilisés pour sa connexion.
Vérifiez la compatibilité de chaque fil avec votre nouveau système audio, car il peut y avoir des variations selon le modèle spécifique du véhicule. Assurez-vous également de couper l’alimentation du véhicule avant d’effectuer toute manipulation du câblage.
Identification des fils du système audio de Ford F150 2010
Pour identifier les fils du système audio de votre Ford F150 2010, commencez par localiser le connecteur de la radio. Vous y trouverez plusieurs fils codés par couleur, chacun correspondant à une fonction spécifique du système sonore. Voici un guide détaillé pour vous aider à les distinguer.
Fil d’alimentation et mise sous tension
Le fil d’alimentation, souvent de couleur rouge, est responsable de l’activation de la radio. Il se connecte généralement à une source d’alimentation constante, permettant ainsi de maintenir la mémoire de la radio même lorsque le moteur est éteint.
Le fil de mise sous tension, souvent de couleur jaune, reçoit le signal de la clé de contact et alimente la radio lorsque vous tournez la clé. Il est crucial pour que la radio fonctionne une fois le moteur démarré.
Fils des haut-parleurs
Les fils des haut-parleurs sont répartis en quatre groupes : gauche avant, droit avant, gauche arrière et droit arrière. Chaque paire de fils est généralement codée comme suit :
- Avant gauche : fil bleu (positif), noir (négatif)
- Avant droit : fil vert (positif), gris (négatif)
- Arrière gauche : fil blanc (positif), gris (négatif)
- Arrière droit : fil orange (positif), bleu clair (négatif)
Ces fils doivent être correctement connectés à chaque haut-parleur respectif pour assurer un son clair et équilibré. Les fils négatifs et positifs doivent être connectés dans les bonnes positions pour éviter tout dysfonctionnement.
Fil de mise à la masse
Le fil de masse, souvent de couleur noire, est essentiel pour assurer une bonne mise à la terre de la radio. Connectez ce fil à une surface métallique non peinte du véhicule pour garantir que le système fonctionne correctement et éviter les interférences.
Enfin, si vous remplacez la radio ou effectuez des réparations sur le système, assurez-vous de vérifier les connexions et les couleurs des fils pour éviter toute erreur qui pourrait endommager l’équipement ou provoquer des dysfonctionnements.

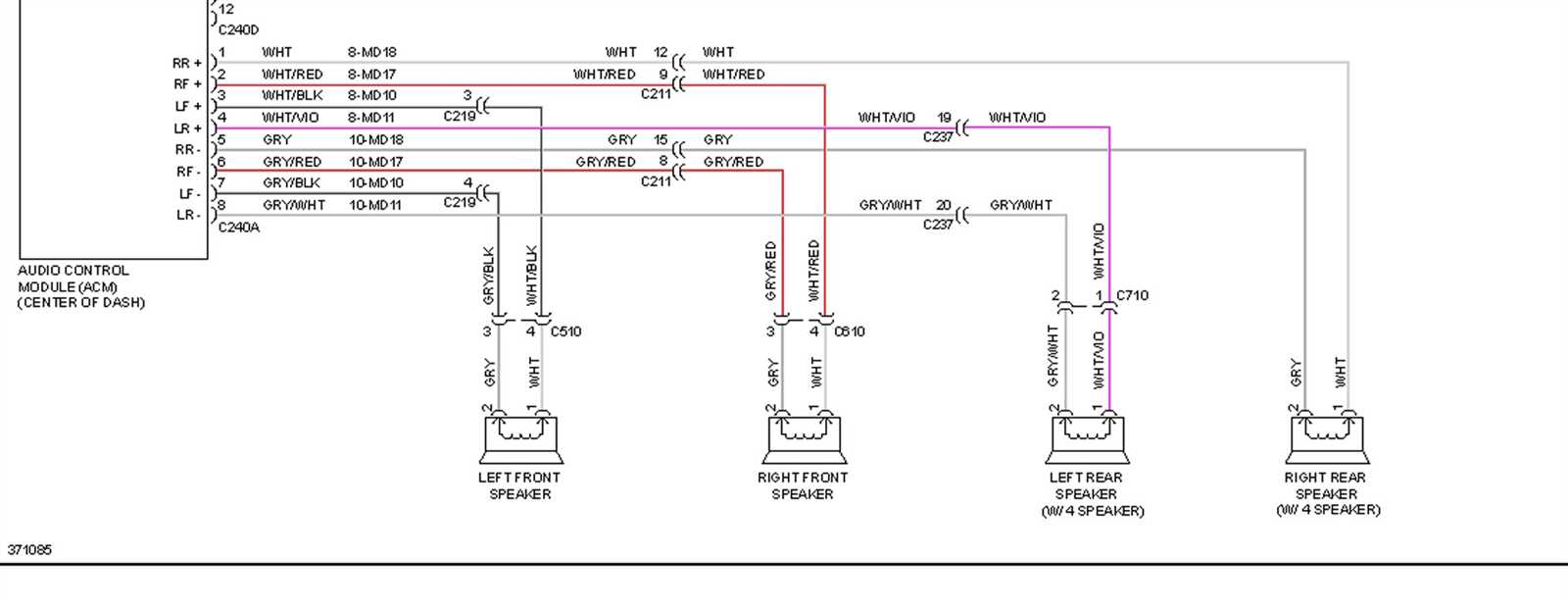

Connexions du câblage pour les haut-parleurs avant et arrière
Pour connecter correctement les haut-parleurs avant et arrière sur un Ford F-150 2010, il faut connaître les fils spécifiques pour chaque côté. Commencez par identifier les câbles des haut-parleurs avant, qui sont généralement situés dans le tableau de bord, près du centre du véhicule.
Haut-parleurs avant
Les fils des haut-parleurs avant sont souvent marqués par des couleurs spécifiques. Le câble positif pour le côté conducteur est généralement de couleur gris, tandis que le côté passager utilise un câble gris avec une bande noire. Les câbles négatifs sont respectivement blancs et blancs avec une bande noire. Assurez-vous de connecter les fils positifs et négatifs en respectant cette configuration pour chaque haut-parleur avant.
Haut-parleurs arrière
Pour les haut-parleurs arrière, les câbles sont également codés par couleur. Le câble positif du côté conducteur est vert, et celui du côté passager est violet. Les câbles négatifs associés sont verts avec une bande noire et violets avec une bande noire. Vérifiez que chaque câble est bien connecté selon les couleurs pour éviter toute inversion de polarité et assurer un son optimal.
Assurez-vous que toutes les connexions sont sécurisées et isolées pour éviter tout court-circuit. Un montage soigné améliore la performance sonore et la durabilité du système audio.
Installation d’un autoradio de remplacement dans un Ford F150 2010
Pour installer un nouvel autoradio dans un Ford F150 2010, suivez ces étapes simples et précises. La première chose à faire est de couper l’alimentation de la voiture pour éviter tout risque électrique. Ensuite, retirez l’ancien autoradio à l’aide d’outils spécifiques comme des clés d’extraction de radio ou un tournevis, en prenant soin de déconnecter les câbles d’alimentation et de haut-parleur.
Une fois l’ancien appareil retiré, vous devez préparer le câblage du nouveau autoradio. Utilisez un faisceau de câblage spécifique pour votre modèle, qui correspond aux connecteurs d’origine du F150. Cela évite d’avoir à couper ou modifier les câbles de votre véhicule. Si vous n’avez pas ce faisceau, vous devrez peut-être utiliser un adaptateur de câblage, que vous pouvez acheter séparément.
Pour connecter les câbles, associez chaque couleur de fil avec la correspondante du faisceau ou de l’adaptateur. Généralement, le fil rouge est pour l’alimentation, le fil noir pour la masse, et les autres fils sont destinés aux haut-parleurs. Vérifiez que toutes les connexions sont solides et sécurisées avant de brancher l’autoradio dans son emplacement.
Insérez ensuite le nouvel autoradio dans son emplacement, en vous assurant qu’il est bien fixé. Vous devrez peut-être ajuster les supports ou utiliser des adaptateurs pour que l’autoradio s’adapte parfaitement au tableau de bord de votre F150.
Une fois l’installation physique terminée, branchez l’autoradio et allumez votre véhicule pour tester le son et les fonctions de l’appareil. Si tout fonctionne correctement, vous pouvez maintenant remettre en place le panneau autour de l’autoradio pour le maintenir en place et finaliser l’installation.
Cette procédure est relativement simple et peut être réalisée avec quelques outils de base. Assurez-vous toujours de bien suivre les instructions de l’autoradio que vous installez, surtout en ce qui concerne les câblages et les connexions électriques.
Solutions pour les problèmes de câblage du système audio
Vérifiez les connexions des fils d’alimentation et des haut-parleurs. Les fils mal connectés ou desserrés peuvent entraîner une perte de son ou des bruits parasites. Assurez-vous que les câbles sont solidement fixés aux bornes du système audio ainsi qu’au câble d’alimentation de la voiture.
Inspectez les fusibles. Si le son cesse de fonctionner soudainement, il est possible qu’un fusible ait sauté. Localisez le boîtier des fusibles et vérifiez les fusibles associés au système audio, en remplaçant ceux qui sont défectueux.
Examinez les câbles pour détecter des signes d’usure. Les câbles endommagés peuvent provoquer des courts-circuits ou des pertes de signal. Si un câble est coupé ou écorché, remplacez-le immédiatement pour éviter des problèmes supplémentaires.
Si le son est faible ou irrégulier, testez les haut-parleurs. Un haut-parleur défectueux peut altérer la qualité du son. Testez chaque haut-parleur individuellement pour vérifier s’il fonctionne correctement. Si un haut-parleur est défectueux, il peut être nécessaire de le remplacer ou de réparer ses connexions.
Utilisez un testeur de câblage. Un testeur peut aider à identifier les câbles mal connectés ou les circuits interrompus. Cela peut accélérer le diagnostic et la résolution des problèmes liés au câblage du système audio.
Enfin, vérifiez la mise à jour du système. Si vous utilisez un système audio intégré avec un écran, assurez-vous que le logiciel du véhicule est à jour. Parfois, une mise à jour peut résoudre des problèmes de câblage liés à des dysfonctionnements électroniques.
Schéma électrique pour les connexions de l’alimentation du radio
Pour connecter correctement l’alimentation du radio dans un Ford F150 2010, il est essentiel de suivre le schéma de câblage spécifique à ce modèle. Assurez-vous que les fils d’alimentation sont raccordés de manière sécurisée aux bonnes bornes afin de garantir le bon fonctionnement du système électrique du véhicule.
Les trois connexions principales pour l’alimentation du radio sont :
- Fil d’alimentation principal (Rouge) : Il fournit le courant nécessaire pour allumer le radio. Connectez-le à la borne 12V+.
- Fil de mise à la terre (Noir) : Ce fil est destiné à la mise à la terre et doit être relié à une prise de terre solide.
- Fil d’accessoire (Jaune) : Il assure le maintien de la mémoire du radio même lorsque le véhicule est éteint. Il doit être relié à un circuit d’alimentation continue pour maintenir les réglages du radio.
Voici un schéma simplifié pour mieux visualiser les connexions :
| Connexion | Couleur du fil | Emplacement de connexion |
|---|---|---|
| Alimentation principale | Rouge | Borne 12V+ (Radio) |
| Mise à la terre | Noir | Prise de terre (Châssis du véhicule) |
| Accessoire (Mémoire) | Jaune | Alimentation continue (Panneau de fusibles) |
Assurez-vous que les connexions sont bien isolées et protégées contre les courts-circuits. Utilisez des connecteurs de qualité et vérifiez chaque connexion à l’aide d’un multimètre avant de remettre le véhicule en marche.
Analyse des prises et connecteurs du système audio d’origine
Pour une installation audio réussie dans le Ford F-150 2010, comprendre les prises et connecteurs du système audio d’origine est une étape clé. Le système d’origine utilise plusieurs types de connecteurs pour assurer la transmission audio et électrique. Chaque connecteur a un rôle spécifique, et les connaître vous permet de mieux planifier une mise à niveau ou une réparation.
Connecteurs principaux
Les principaux connecteurs sont situés au niveau de l’unité centrale (radio) et des haut-parleurs. Le connecteur de l’unité centrale comprend généralement un connecteur ISO, un connecteur d’alimentation et un connecteur de commande de volants. Ces connecteurs permettent de relier l’alimentation, le contrôle audio, ainsi que les fonctionnalités supplémentaires comme le Bluetooth ou les commandes du volant.
Le connecteur ISO se compose de deux parties : un pour l’alimentation et l’autre pour le son. Le connecteur d’alimentation est crucial pour fournir l’énergie nécessaire au fonctionnement de l’unité, tandis que le connecteur audio transporte le signal entre l’unité et les haut-parleurs.
Haut-parleurs et câblage
Les haut-parleurs du F-150 2010 utilisent généralement des connecteurs à prise à 2 broches, un pour chaque paire de haut-parleurs. Le câblage est souvent standardisé pour les modèles de base, mais pour les versions haut de gamme, un câblage supplémentaire pour les haut-parleurs avant et arrière peut être nécessaire. Vérifiez toujours les polarités des câbles, car une inversion peut entraîner une mauvaise qualité sonore ou des problèmes de phase.
Dans certains cas, il peut être utile de remplacer les connecteurs d’origine par des connecteurs universels afin de faciliter les mises à jour ou l’installation de nouveaux équipements audio. Assurez-vous d’avoir les adaptateurs adéquats pour maintenir une connexion stable et fiable.
