Pour installer ou réparer le système de radio de votre Ram 1500 2012, il est crucial de comprendre le schéma de câblage spécifique. Ce schéma vous guidera à travers les connexions nécessaires pour un fonctionnement optimal du système audio, de l’alimentation à la gestion des haut-parleurs. Une erreur dans le câblage peut causer des dysfonctionnements ou endommager les composants du véhicule.
Le diagramme de câblage présente des informations précises sur les couleurs des fils et leurs fonctions, ce qui permet de s’assurer que chaque connexion est effectuée correctement. Le fil d’alimentation principal (généralement de couleur rouge) se connecte directement à la batterie pour alimenter la radio, tandis que les fils des haut-parleurs (souvent verts, blancs, jaunes et bleus) doivent être reliés avec soin aux bonnes bornes.
En suivant scrupuleusement ce schéma, vous éviterez des complications courantes comme des courts-circuits ou des pertes de son. Assurez-vous de vérifier les spécifications de chaque connexion et de respecter les recommandations d’installation fournies par le fabricant pour maintenir la performance de votre système audio intacte.
Voici la version corrigée :
Pour connecter correctement votre radio dans un Dodge Ram 1500 2012, suivez ce schéma de câblage. Assurez-vous que tous les fils sont bien isolés pour éviter tout court-circuit. Le fil rouge se connecte à l’alimentation 12V, tandis que le fil jaune correspond à l’alimentation pour les accessoires. Le fil noir doit être relié à la masse du véhicule. Pour le signal audio, connectez les fils de haut-parleur (généralement marqués en bleu et gris) aux sorties appropriées. Vérifiez que chaque connexion est bien sécurisée et testez le système avant de refermer les panneaux.

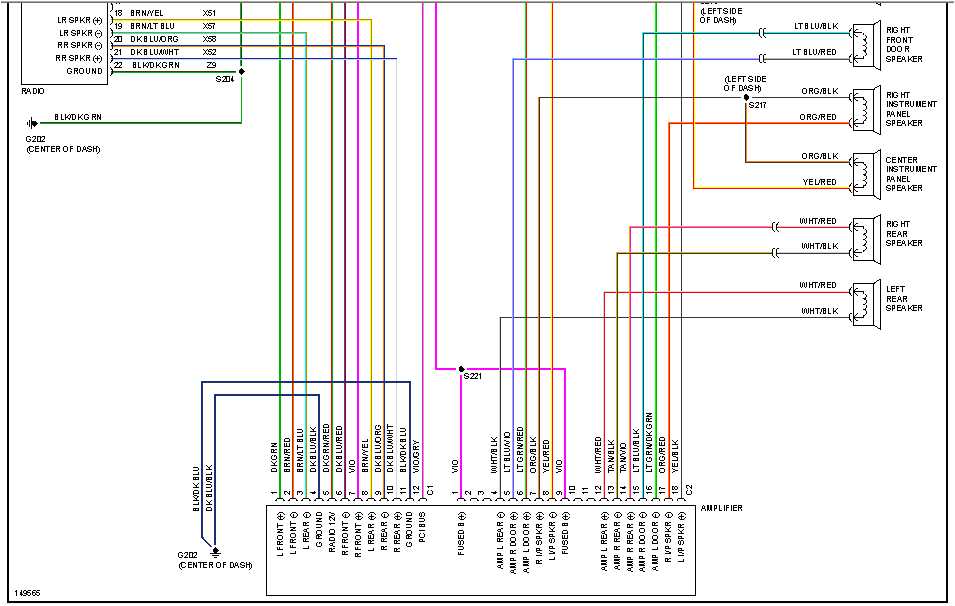

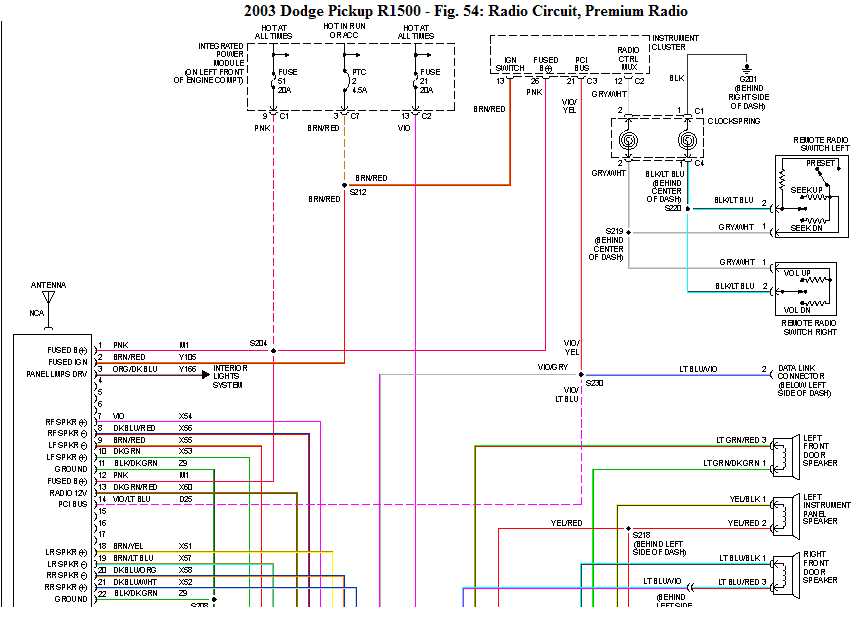

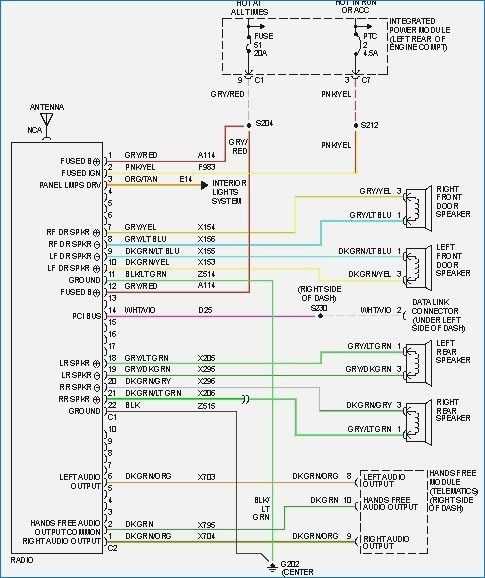

Schéma de câblage radio du Ram 1500 2012
Identification des fils pour l’alimentation

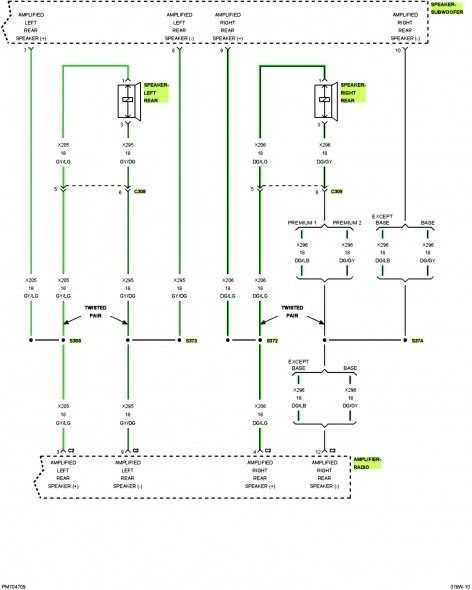

Connexion des haut-parleurs dans le Ram 1500 2012
Raccordement de l’antenne à l’appareil
Comprendre le câblage de l’entrée auxiliaire
Comment installer un autoradio aftermarket dans une Ram 1500 2012
Problèmes courants lors de l’installation audio et solutions possibles
Identification des fils pour l’alimentation : Le câblage pour l’alimentation du radio dans le Ram 1500 2012 est relativement simple. Vous trouverez un fil jaune pour l’alimentation en continu et un fil rouge pour l’alimentation en position ACC. Assurez-vous de connecter ces fils aux sources d’alimentation appropriées dans le véhicule, en vérifiant que les connecteurs sont correctement installés et sécurisés.
Connexion des haut-parleurs : Les haut-parleurs du Ram 1500 2012 sont alimentés par des fils spécifiques qui varient selon le modèle de votre autoradio. En général, les fils sont codés par couleur : gris et gris/noir pour les haut-parleurs avant droit, blanc et blanc/noir pour les haut-parleurs avant gauche, violet et violet/noir pour les haut-parleurs arrière droit, et vert et vert/noir pour les arrière gauche. Vérifiez chaque fil avant de connecter pour éviter des erreurs de câblage.
Raccordement de l’antenne à l’appareil : Le raccordement de l’antenne est un point crucial. Le Ram 1500 2012 utilise généralement une connexion antenne de type FAKRA ou DIN. Vérifiez la compatibilité de votre autoradio avec le type de connecteur de l’antenne. Si nécessaire, utilisez un adaptateur pour garantir une bonne réception radio après l’installation.
Comprendre le câblage de l’entrée auxiliaire : L’entrée auxiliaire se connecte généralement via un câble 3,5 mm ou un câble RCA. Dans votre Ram 1500, les fils RCA pour l’entrée auxiliaire se connectent à un connecteur de l’autoradio. Assurez-vous que le câble est de bonne qualité pour éviter la perte de signal ou des interférences sonores lors de l’utilisation de l’entrée auxiliaire.
Installation d’un autoradio aftermarket : Pour installer un autoradio aftermarket dans le Ram 1500 2012, il est essentiel de disposer d’un kit d’adaptation compatible avec votre véhicule. Vous devrez également utiliser un faisceau de câblage spécifique pour connecter l’autoradio aux fils du véhicule. Vérifiez la compatibilité de l’alimentation et des haut-parleurs avant de fixer l’unité dans le tableau de bord.
Problèmes courants et solutions : L’un des problèmes fréquents lors de l’installation est le mauvais raccordement des fils d’alimentation, ce qui peut entraîner un démarrage intermittent ou une absence de son. Si cela se produit, revérifiez les connexions d’alimentation. Un autre problème courant est le mauvais contact des fils des haut-parleurs, ce qui peut causer une distorsion du son. Assurez-vous que chaque connexion est propre et sécurisée. En cas d’interférences ou de réception radio défectueuse, l’adaptateur antenne pourrait être nécessaire pour résoudre le problème.
