Le câblage de la radio dans une Dodge Avenger 2013 peut sembler complexe, mais avec le bon schéma, cela devient une tâche accessible. Le diagramme de câblage vous aidera à identifier chaque fil et à connecter correctement les composants sans erreur. Ce guide vous permettra de comprendre les connexions électriques nécessaires pour installer, réparer ou remplacer la radio dans votre véhicule.
Le schéma de câblage pour la radio comprend plusieurs fils importants, tels que les connexions pour l’alimentation, l’antenne, ainsi que les sorties audio. Un bon repérage des couleurs des fils et de leur fonction facilite l’installation ou la réparation. Par exemple, le fil rouge est généralement utilisé pour l’alimentation, tandis que le fil noir sert à la mise à la masse.
Lorsque vous travaillez sur le câblage de votre radio, il est également crucial de vérifier les connexions aux haut-parleurs. Chaque haut-parleur a son propre fil, généralement de couleur différente, ce qui permet de garantir un son clair et précis dans tout le véhicule. Assurez-vous de bien consulter le schéma pour chaque type de fil, qu’il soit destiné à l’audio ou à l’alimentation, pour éviter toute confusion et optimiser le résultat final.

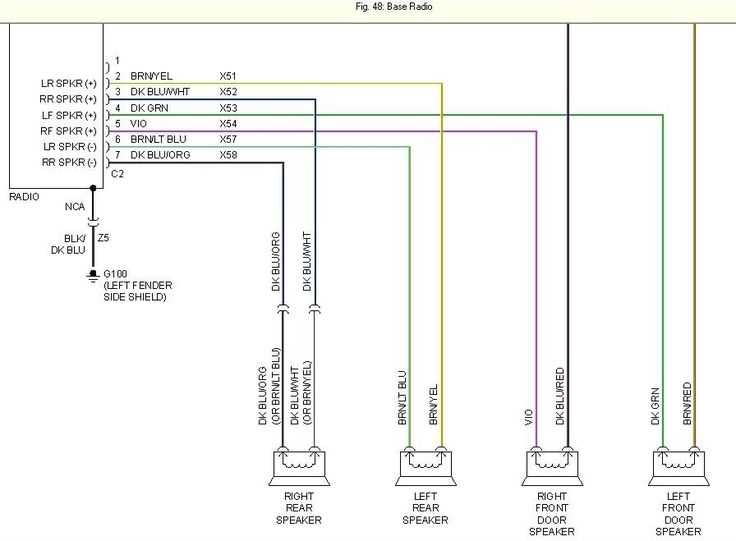

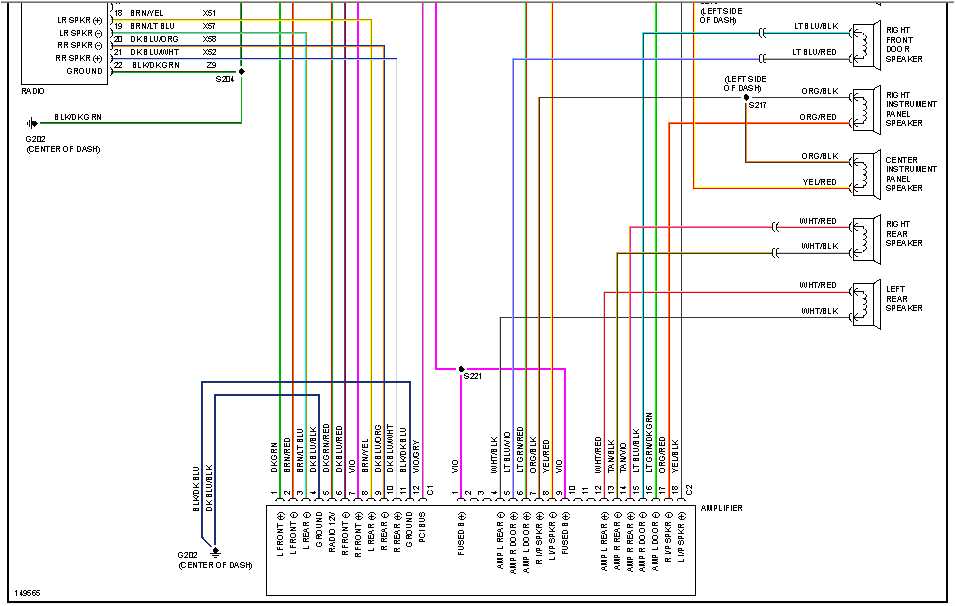

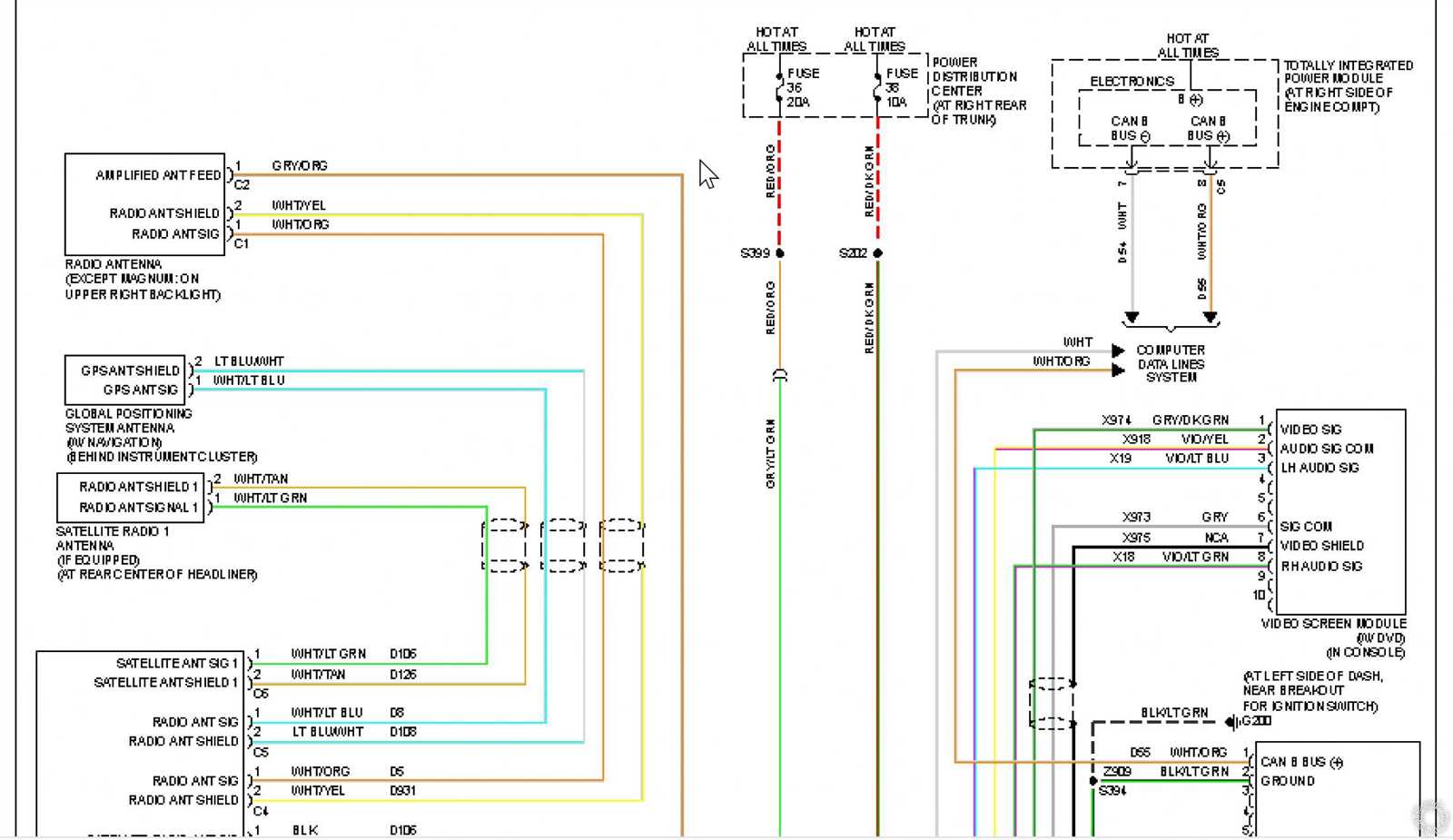

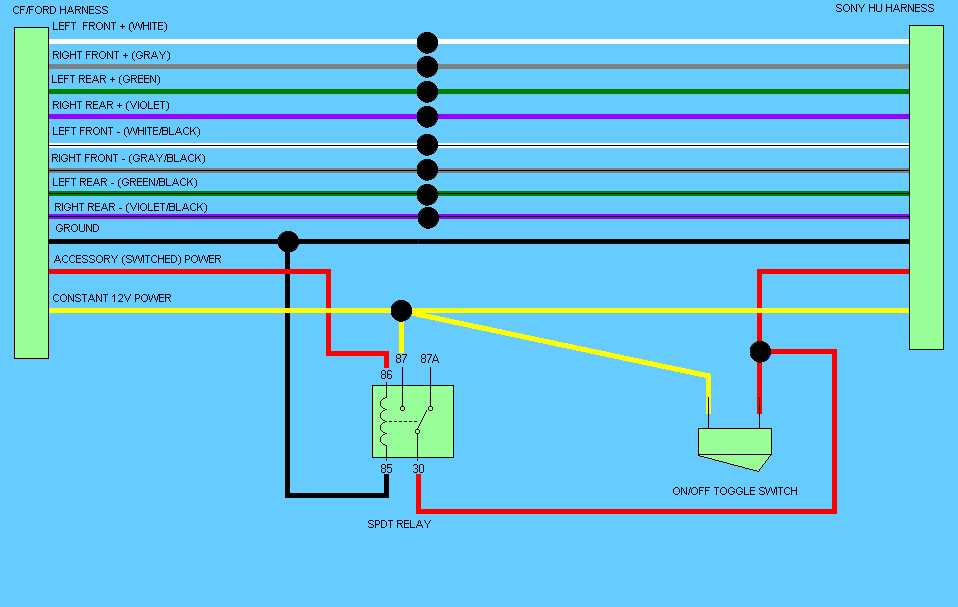

Schéma de câblage du radio du Dodge Avenger 2013
Pour connecter correctement votre autoradio dans un Dodge Avenger 2013, il est nécessaire de connaître les câbles spécifiques à chaque fonction. Voici les principales connexions à repérer :
Le fil d’alimentation (rouge) doit être connecté à la borne d’alimentation du véhicule pour permettre à l’autoradio de fonctionner lorsque le contact est mis. Le fil noir est destiné à la masse et doit être relié à une partie métallique de la voiture.
Les câbles de haut-parleur sont généralement identifiés par des couleurs distinctes. Le fil avant gauche (gris) et le fil avant droit (blanc) doivent être connectés aux haut-parleurs avant respectivement gauche et droit. Les câbles arrière gauche (vert) et arrière droit (violet) vont vers les haut-parleurs arrière.
Le fil de l’antenne (bleu) est connecté à l’antenne pour recevoir le signal radio. Assurez-vous de bien isoler tous les fils pour éviter tout court-circuit.
Les câbles de contrôle, comme ceux pour la gestion du volume ou des fonctions supplémentaires, peuvent varier selon le modèle de l’autoradio. Il est recommandé de se référer au manuel du fabricant de l’autoradio pour vérifier les spécifications exactes des câbles.
Avant d’effectuer l’installation, vérifiez toujours que tous les câbles sont correctement connectés et qu’il n’y a pas de fils nus susceptibles de provoquer un court-circuit. Si nécessaire, utilisez un adaptateur de faisceau pour simplifier le processus d’installation.
Identification des composants du système audio du Dodge Avenger 2013
Le système audio du Dodge Avenger 2013 se compose de plusieurs éléments clés, chacun ayant un rôle spécifique pour offrir une expérience sonore de qualité. Commencez par repérer l’unité principale, généralement située au centre du tableau de bord. C’est le cœur du système, où vous pouvez contrôler la radio, la lecture de musique et les paramètres du son. Cette unité est connectée au câblage des haut-parleurs et à d’autres composants via un faisceau de fils.
Les haut-parleurs, répartis dans toute la voiture, assurent la diffusion du son. Les modèles standard du Dodge Avenger 2013 comportent quatre haut-parleurs, mais si le véhicule est équipé d’un système audio amélioré, vous pouvez trouver jusqu’à six haut-parleurs. Chaque haut-parleur a sa propre connexion, généralement en utilisant des fils colorés identifiables dans le diagramme de câblage.
Le subwoofer, s’il est installé, est souvent situé dans le coffre ou sous le siège avant, et il nécessite un câblage dédié pour fournir des basses profondes. Vérifiez les connexions à l’amplificateur pour ce composant. Si le véhicule dispose d’un amplificateur séparé, celui-ci est généralement situé dans le coffre ou sous le siège du conducteur.
Le câblage reliant l’unité centrale aux autres composants est un aspect essentiel. Les fils sont souvent colorés pour faciliter l’identification. Par exemple, le fil d’alimentation est généralement rouge, tandis que le fil de masse est noir. Pour une identification correcte des connexions, suivez les codes de couleurs dans le diagramme de câblage.
Enfin, ne négligez pas l’antenne radio, qui est connectée à l’unité principale via un câble coaxial. Si vous avez des problèmes de réception, il est souvent nécessaire de vérifier l’état du câble ou de l’antenne elle-même.
Comment localiser les fils du système audio dans le véhicule
Pour localiser les fils du système audio dans un véhicule, commencez par retirer les panneaux qui couvrent le tableau de bord et la console centrale. Utilisez un outil de levée de panneau pour éviter d’endommager les surfaces. Une fois les panneaux retirés, vous verrez généralement les fils reliés à l’autoradio et aux haut-parleurs.
Identification des fils de l’autoradio
Les fils de l’autoradio sont souvent regroupés en faisceaux et peuvent être codés par couleur. Les fils d’alimentation sont souvent rouges (pour le positif) et noirs (pour la masse). Si vous recherchez des fils de connexion aux haut-parleurs, ils sont souvent colorés en gris, vert, violet et bleu. Prenez soin de vérifier les schémas de câblage spécifiques pour votre modèle de voiture.
Localisation des fils des haut-parleurs
Les fils des haut-parleurs sont généralement situés derrière les panneaux des portes et près de l’arrière de la voiture. Pour les localiser, retirez les grilles des haut-parleurs et inspectez les câbles qui y sont connectés. Les connexions peuvent être à vis ou à clip. Si vous ne trouvez pas immédiatement les fils, suivez les câbles à partir de l’autoradio jusqu’aux zones concernées.
Utilisez un multimètre pour vérifier les connexions si vous avez des doutes sur la continuité du courant ou sur la bonne polarité des fils. Cela vous permettra de vous assurer que tous les câbles sont correctement raccordés et fonctionnent comme prévu.
Raccordement de l’alimentation et de la masse pour le radio
Pour connecter correctement l’alimentation et la masse du système audio dans une Dodge Avenger 2013, commencez par localiser le fil d’alimentation principal. Ce fil est généralement de couleur rouge et doit être raccordé à une source d’alimentation 12V, souvent en provenance du faisceau électrique du véhicule. Vérifiez que la connexion est sécurisée pour éviter tout risque de court-circuit.
Alimentation
Le fil d’alimentation fournit l’énergie nécessaire au fonctionnement du radio. Il est essentiel de s’assurer qu’il est bien connecté à un câble d’alimentation stable. Vous pouvez utiliser un multimètre pour vérifier la présence d’une tension de 12V. Si la tension est inférieure ou instable, recherchez une autre source d’alimentation fiable dans le véhicule.
Masse
La masse, généralement un fil noir, doit être connectée à une partie métallique du châssis du véhicule pour assurer un bon retour à la terre. Choisissez un endroit propre et sans peinture pour garantir une bonne conductivité. Une mauvaise connexion à la masse peut provoquer des interférences ou des dysfonctionnements du système audio.
Connexions des haut-parleurs et gestion des fils audio
Pour un câblage efficace des haut-parleurs du Dodge Avenger 2013, il est nécessaire de bien comprendre les connexions des fils audio et leur gestion. Les haut-parleurs sont connectés à l’amplificateur ou à l’unité principale du système audio. Chaque haut-parleur doit être câblé correctement pour garantir une qualité sonore optimale et éviter les courts-circuits.
Connexion des fils audio aux haut-parleurs
Les fils audio sont généralement marqués par des codes de couleur : rouge pour les fils positifs et noir pour les fils négatifs. Les connexions doivent être faites en respectant ces codes pour éviter des erreurs de câblage. Chaque haut-parleur aura deux fils : un pour le signal positif et un pour le signal négatif. Assurez-vous que chaque fil est fermement connecté aux bornes correspondantes des haut-parleurs et de l’amplificateur.
Il est recommandé d’utiliser des connecteurs à vis pour garantir une bonne fixation et éviter que les fils ne se desserrent avec le temps. Vérifiez régulièrement la tension des fils pour éviter des déconnexions accidentelles.
Gestion des fils et organisation
Lorsque vous gérez plusieurs fils audio, il est essentiel de bien les organiser pour éviter l’enchevêtrement et faciliter l’entretien. Utilisez des gaines ou des attaches pour regrouper les fils ensemble et les maintenir en place. L’isolement des fils est également important pour éviter des interférences ou des bruits indésirables dans le système audio.
Gardez une distance suffisante entre les fils audio et les autres câbles du véhicule (par exemple, les câbles d’alimentation ou de commande). Cela permet de réduire les risques de courts-circuits ou de perturbations électromagnétiques. Assurez-vous également que les fils ne sont pas exposés à la chaleur ou à l’humidité, ce qui pourrait les endommager avec le temps.
Tableau des couleurs des fils audio du Dodge Avenger 2013
| Composant | Couleur du fil | Fonction |
|---|---|---|
| Haut-parleur avant gauche | Vert | Positif |
| Haut-parleur avant gauche | Vert avec bande noire | Négatif |
| Haut-parleur avant droit | Violet | Positif |
| Haut-parleur avant droit | Violet avec bande noire | Négatif |
| Haut-parleur arrière gauche | Blanc | Positif |
| Haut-parleur arrière gauche | Blanc avec bande noire | Négatif |
| Haut-parleur arrière droit | Gris | Positif |
| Haut-parleur arrière droit | Gris avec bande noire | Négatif |
Veillez à ne pas confondre les fils de gauche et de droite. Une mauvaise connexion pourrait entraîner des erreurs de son stéréo, affectant ainsi la qualité de l’écoute.
Reconnexion du câblage après remplacement du radio
Avant de reconnecter le câblage du nouveau radio, assurez-vous que la batterie du véhicule est débranchée pour éviter tout court-circuit.
Commencez par connecter le faisceau principal à l’arrière du radio. Cela inclut généralement les fils d’alimentation, de masse, et de haut-parleur. Vérifiez les couleurs des fils et comparez-les avec le diagramme du câblage pour éviter toute confusion.
- Le fil rouge est généralement lié à l’alimentation, il doit être connecté au positif de la voiture.
- Le fil noir est pour la masse, il doit être connecté à une partie métallique de la voiture.
- Les fils de haut-parleur sont souvent codés par couleur et doivent être reliés aux correspondances exactes de chaque haut-parleur.
Une fois ces connexions effectuées, utilisez des connecteurs de qualité pour éviter tout faux contact. N’oubliez pas de vérifier que chaque fil est bien inséré dans son connecteur.
Pour les options supplémentaires comme l’antenne ou les câbles de commande au volant, consultez le manuel du véhicule et assurez-vous que les câbles sont raccordés correctement selon les indications spécifiques à votre modèle.
Après avoir tout connecté, branchez à nouveau la batterie et vérifiez que le radio fonctionne correctement. Si vous rencontrez des problèmes, revérifiez les connexions en vous assurant qu’elles sont bien sécurisées et qu’aucun câble n’est mal raccordé.
Détection des problèmes de câblage et dépannage pour un fonctionnement optimal
Vérifiez d’abord la connexion des fils de l’autoradio. Si l’appareil ne s’allume pas ou fonctionne mal, il se peut que les fils d’alimentation ou de masse soient débranchés. Inspectez les câbles pour toute usure ou déconnexion. Assurez-vous que les connecteurs sont bien fixés et que le câblage est intact, sans frottements ou coupures.
Vérification des fusibles
Un fusible grillé peut être à l’origine d’une panne. Localisez le boîtier de fusibles et vérifiez celui dédié à l’autoradio. Remplacez-le si nécessaire avec un fusible de même ampérage pour éviter d’endommager d’autres composants électriques du véhicule.
Test de la continuité du câblage
Utilisez un multimètre pour tester la continuité des câbles entre l’autoradio et le système électrique du véhicule. Cela permet de repérer les courts-circuits ou les fils défectueux. Si une coupure est détectée, remplacez la section endommagée du câble ou effectuez une réparation adéquate pour assurer une alimentation stable.
