Pour connecter correctement le système audio de votre Nissan Altima 2015, il est important de suivre les bonnes étapes de câblage. Le schéma de câblage vous permettra de comprendre les connexions nécessaires pour chaque composant, y compris le haut-parleur, l’alimentation et les câbles de signal.
Commencez par repérer le connecteur de la radio d’origine et les câbles qui y sont associés. Vous aurez besoin de vérifier chaque fil en fonction de sa couleur et de sa fonction pour garantir une installation sans erreur. Par exemple, le fil rouge correspond souvent à l’alimentation, tandis que le noir est utilisé pour la mise à la terre.
Assurez-vous que les câbles de haut-parleur sont connectés correctement aux sorties correspondantes, en vérifiant le schéma pour éviter toute inversion des polarités. Une installation soignée améliore non seulement la qualité du son, mais également la sécurité du véhicule.

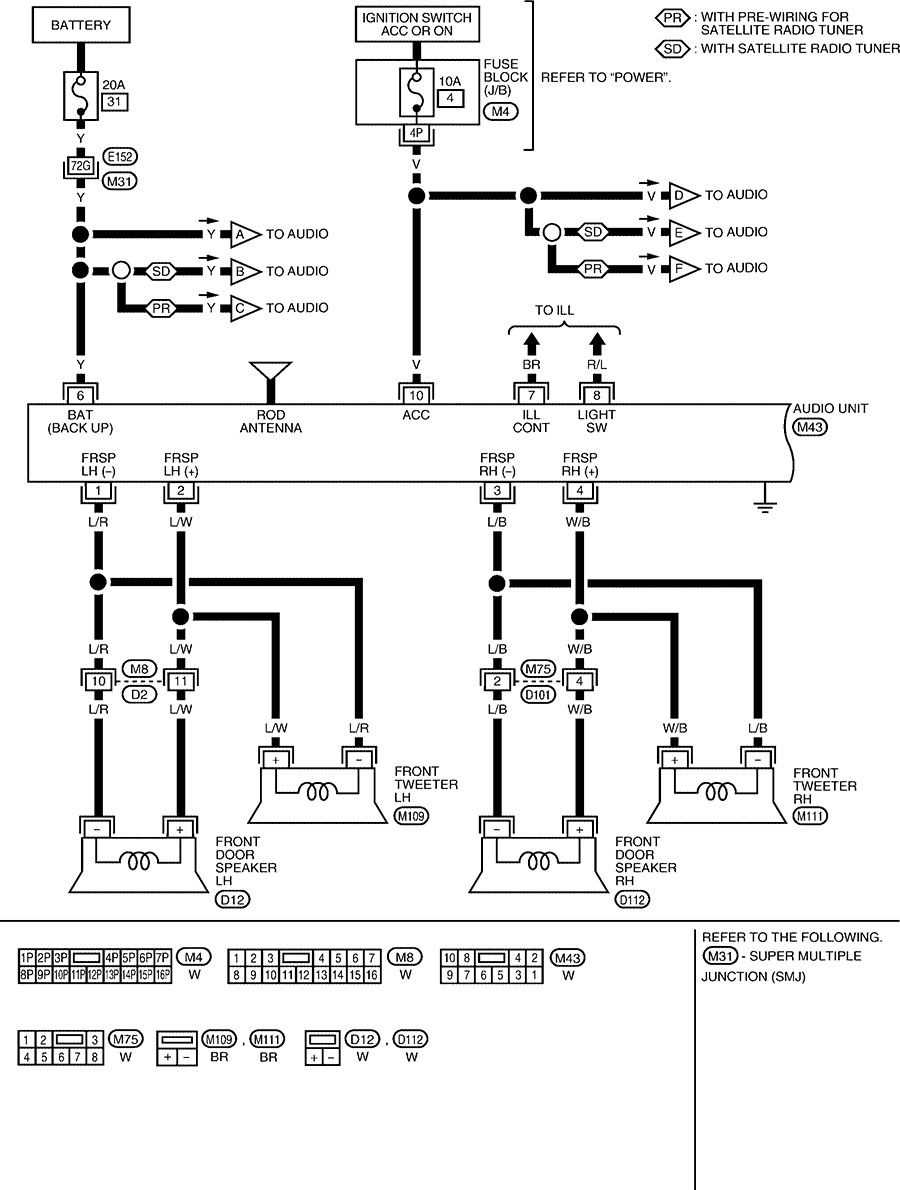

Schéma de câblage radio Nissan Altima 2015
Le schéma de câblage de la radio de la Nissan Altima 2015 est crucial pour toute installation ou réparation. Voici les étapes pour connecter correctement les câbles.
Connecteurs principaux de la radio
- Connecteur 1: Alimentation (12V), mise sous tension, et masse.
- Connecteur 2: Haut-parleurs – câblage pour la sortie audio gauche et droite.
- Connecteur 3: Antenne – câble pour la réception du signal radio.
- Connecteur 4: Commandes au volant – câblage pour l’interface avec les boutons du volant.
Étapes de câblage
- Localisez les connecteurs à l’arrière de l’unité radio.
- Vérifiez les couleurs des fils et connectez-les en fonction du schéma de câblage de la voiture.
- Assurez-vous que les câbles de masse sont bien connectés pour éviter des problèmes de signal.
- Testez le système après installation pour vérifier les fonctions audio et de commande.
Pour une installation sans erreur, utilisez des câbles de qualité et vérifiez chaque connexion avant de remettre l’alimentation. En cas de doute, consultez le manuel du véhicule ou un professionnel qualifié.
Identification des fils principaux du schéma
Le schéma de câblage de la radio du Nissan Altima 2015 comporte plusieurs fils essentiels pour un branchement correct. Commencez par localiser les fils d’alimentation, tels que le fil rouge pour le +12V, qui alimente l’appareil en énergie. Le fil noir est généralement celui de la masse, indispensable pour assurer une bonne connexion à la carrosserie du véhicule.
Ensuite, le fil jaune est souvent utilisé pour l’alimentation continue, permettant à la mémoire de la radio de rester active même lorsque le véhicule est éteint. Le fil bleu sert généralement pour l’antenne, activant ou désactivant automatiquement celle-ci lorsque la radio est allumée.
Les fils pour les haut-parleurs sont répartis en quatre couleurs principales : le blanc et le blanc/noir pour le haut-parleur avant gauche, le gris et le gris/noir pour le haut-parleur avant droit, le vert et le vert/noir pour le haut-parleur arrière gauche, et le violet et le violet/noir pour le haut-parleur arrière droit. Ces connexions doivent être soigneusement respectées pour un son optimal.
Enfin, le fil orange est utilisé pour l’éclairage, permettant à la radio de s’ajuster automatiquement à la luminosité ambiante du véhicule.
Connexion des haut-parleurs et des câbles audio
Pour une installation optimale des haut-parleurs dans votre Nissan Altima 2015, assurez-vous de bien connecter chaque fil aux bornes correspondantes. Les câbles audio sont essentiels pour garantir une bonne qualité sonore. Chaque câble doit être connecté à la bonne couleur et position des bornes de l’unité centrale et des haut-parleurs.
Vérifiez que les fils de chaque haut-parleur sont correctement attachés et que la polarité est respectée. Les fils positifs (+) sont généralement de couleur rouge, tandis que les fils négatifs (-) sont noirs ou blancs.
| Composant | Couleur du câble | Connexion |
|---|---|---|
| Haut-parleur avant gauche | Rouge (+) / Noir (-) | Connecter aux bornes correspondantes de l’unité principale |
| Haut-parleur avant droit | Rouge (+) / Blanc (-) | Connecter aux bornes correspondantes de l’unité principale |
| Haut-parleur arrière gauche | Vert (+) / Bleu (-) | Connecter aux bornes correspondantes de l’unité principale |
| Haut-parleur arrière droit | Jaune (+) / Orange (-) | Connecter aux bornes correspondantes de l’unité principale |
Assurez-vous également que les câbles sont fixés de manière sécurisée, sans tension excessive ni points de contact avec d’autres fils ou éléments métalliques. Cela permet d’éviter des interférences ou des courts-circuits qui pourraient altérer la qualité sonore ou endommager le système.
Connexion de l’alimentation et du système de mise à la terre
Pour connecter correctement l’alimentation du système radio, commencez par identifier les fils d’alimentation et de mise à la terre dans le faisceau de câblage. Le fil d’alimentation principal, généralement de couleur rouge, doit être connecté à une source d’alimentation 12V constante. Vérifiez que cette connexion est sécurisée et stable pour éviter toute coupure d’alimentation.
Le fil de mise à la terre, souvent de couleur noire ou brune, doit être relié à un point de masse du véhicule, tel qu’un boulon sur le châssis. Assurez-vous que la connexion est propre et sans rouille pour garantir une bonne conductivité.
Avant de finaliser l’installation, testez les connexions pour vérifier qu’il n’y a pas de faux contacts. Une mauvaise connexion à la masse peut entraîner des interférences audio ou un mauvais fonctionnement du système.
Installation de l’antenne et du câblage associé
Pour installer l’antenne, commencez par localiser le connecteur d’antenne sur le récepteur radio. Ce connecteur est généralement situé à l’arrière du système multimédia. Branchez le câble d’antenne sur le connecteur en veillant à ce qu’il soit bien fixé pour assurer une bonne réception du signal.
Connexion du câble d’antenne
Le câble d’antenne doit être acheminé soigneusement le long de la carrosserie du véhicule. Évitez de l’exposer aux zones de frottement qui pourraient l’endommager. Utilisez des attaches pour maintenir le câble en place, en vous assurant qu’il ne gêne pas les autres composants électriques.
Vérification de la réception
Après avoir installé l’antenne, testez la réception en allumant la radio et en parcourant différentes stations. Si le signal est faible ou intermittent, assurez-vous que le câble est correctement branché et qu’il n’y a pas de faux contacts ou de câblage mal connecté.
Diagnostic des problèmes de câblage radio
Vérifiez d’abord la connexion des fils d’alimentation. Un câble mal connecté peut empêcher la radio de s’allumer. Assurez-vous que le câble d’alimentation est correctement inséré dans le bloc de raccordement.
Examinez les fusibles. Si le fusible de la radio est grillé, remplacez-le immédiatement par un fusible de même intensité. Cela pourrait résoudre les problèmes d’alimentation.
- Contrôlez les connexions de la terre. Une mauvaise connexion à la masse peut provoquer des interférences ou un fonctionnement intermittent de la radio.
- Inspectez les fils des haut-parleurs. Des fils coupés ou mal connectés peuvent entraîner une absence de son ou un son de mauvaise qualité.
- Testez les câbles de signal. Vérifiez que les câbles qui transmettent le signal sont intacts et bien connectés. Un câble endommagé peut affecter la réception radio.
Si la radio reste sans réponse malgré ces vérifications, effectuez un test de continuité sur les câbles à l’aide d’un multimètre pour détecter toute rupture dans les circuits.
Enfin, consultez le manuel pour confirmer les couleurs et les connexions des fils. Une mauvaise identification des câbles peut entraîner des erreurs de branchement.
Conseils pour éviter les erreurs lors de l’installation
Assurez-vous de bien identifier les fils avant de commencer l’installation. Une mauvaise connexion peut entraîner des dysfonctionnements de l’autoradio. Utilisez un schéma précis pour chaque branchement.
Vérification des fils
Avant de connecter les fils, vérifiez leur couleur et leur fonction en utilisant un multimètre. Cela évite les erreurs fréquentes liées à des fils mal identifiés.
Utilisation des adaptateurs appropriés
Utilisez des adaptateurs spécifiques à votre modèle de voiture. L’utilisation d’adaptateurs incorrects peut provoquer des courts-circuits ou endommager les composants de l’autoradio.
Testez chaque connexion après avoir effectué les branchements pour vous assurer que tout fonctionne correctement. Ne négligez pas cette étape, même si l’installation semble réussie à première vue.
