Le câblage de la radio d’un Ford Ranger 1997 peut sembler complexe, mais une fois que vous avez le bon schéma, l’installation devient beaucoup plus facile. Il est essentiel de comprendre les couleurs des fils et leurs fonctions avant de commencer l’installation pour éviter toute confusion. Vous aurez besoin de quelques outils de base, comme un multimètre et des pinces à dénuder, pour réaliser un travail propre et sécurisé.
Commencez par identifier les fils d’alimentation, les fils des haut-parleurs et le fil d’antenne. Le fil d’alimentation principal est souvent de couleur rouge, et il se connecte à la batterie pour fournir l’énergie nécessaire. Le fil noir est destiné à la masse ou à la terre. Quant aux fils des haut-parleurs, ils varient en couleur selon le modèle de votre radio, mais en général, le fil vert et le fil violet sont destinés aux haut-parleurs avant, tandis que le bleu et le gris sont pour les haut-parleurs arrière.
Pour un câblage correct, assurez-vous que tous les fils sont correctement isolés et connectés. Si vous ne trouvez pas le schéma de câblage spécifique, vous pouvez consulter des forums ou des guides en ligne dédiés à ce modèle, où des utilisateurs partagent leurs propres expériences et schémas adaptés. La clé du succès réside dans la précision des connexions et le respect des couleurs des fils pour éviter toute erreur de fonctionnement.

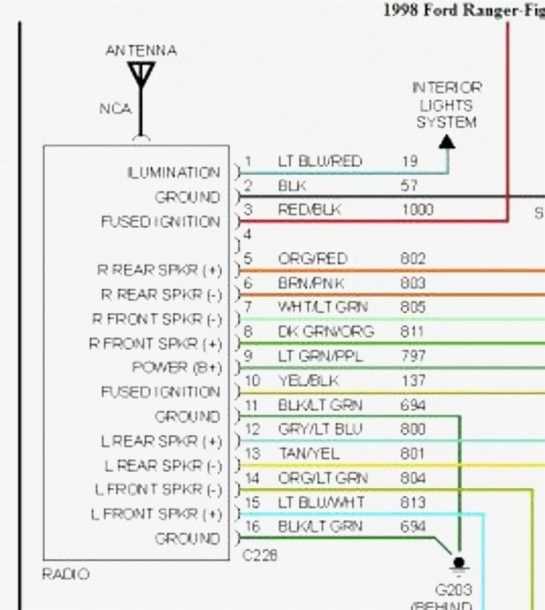

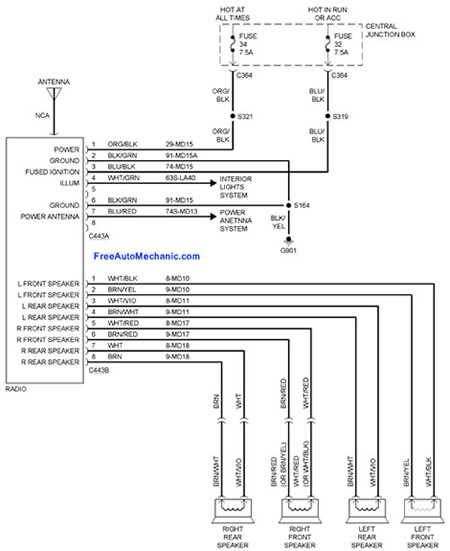

Schéma de câblage du radio pour Ford Ranger 97
Pour connecter correctement le radio dans un Ford Ranger 97, il est important de suivre un schéma précis afin d’éviter des erreurs et de garantir une installation fonctionnelle. Le fil rouge est destiné à l’alimentation, et il doit être connecté à une source d’alimentation sous clé pour éviter que la radio ne reste allumée en permanence. Le fil noir sert de mise à la terre et doit être connecté à une masse solide du véhicule. Le fil jaune, quant à lui, est responsable de la mémoire et doit être raccordé à une alimentation constante, même lorsque le contact est éteint.
Les fils de haut-parleur sont généralement codés par couleur : les fils gris et gris/noir pour les haut-parleurs avant, les fils violets et violets/noir pour les haut-parleurs arrière. Assurez-vous de bien connecter chaque fil aux bornes correspondantes pour éviter des distorsions sonores ou un mauvais fonctionnement du système audio.
Il est recommandé d’utiliser un adaptateur de faisceau pour faciliter l’installation et éviter les modifications irréversibles du câblage d’origine. L’adaptateur vous permettra de brancher facilement la radio sans endommager les connecteurs existants. Vérifiez toujours la tension avant de connecter les câbles pour éviter tout court-circuit.
Identification des fils d’alimentation du radio
Pour identifier les fils d’alimentation de votre autoradio, commencez par localiser le connecteur principal à l’arrière de l’unité. Il se compose généralement de plusieurs fils de différentes couleurs. Voici les couleurs et leurs significations communes :
- Rouge : Alimentation principale, souvent connectée à la clé de contact ou au fil d’allumage pour activer le radio lorsque le véhicule est allumé.
- Jaune : Alimentation continue, elle permet au radio de conserver la mémoire, comme les stations présélectionnées, même lorsque le véhicule est éteint.
- Noir : Masse ou terre, à connecter au châssis du véhicule pour un bon fonctionnement du système électrique.
- Bleu : Fil d’alimentation pour l’antenne électrique ou d’autres accessoires qui nécessitent une activation avec le radio.
Il est essentiel de bien identifier chaque fil en utilisant un multimètre pour vérifier les tensions et éviter tout court-circuit ou dommage au système. Assurez-vous que les fils sont bien connectés avant de brancher le radio pour garantir un fonctionnement stable.
Connexion des fils de haut-parleur
Commencez par localiser les câbles de haut-parleur dans votre véhicule. Identifiez les fils positifs et négatifs de chaque haut-parleur à l’aide d’un multimètre si nécessaire. Les fils positifs sont souvent marqués d’une couleur distincte, comme le rouge, tandis que les fils négatifs sont généralement noirs ou blancs.
Assurez-vous que la connexion est sécurisée avant de brancher les fils aux bornes du haut-parleur. Les bornes sont généralement indiquées par un signe « + » pour le positif et un signe « – » pour le négatif. Raccordez chaque fil correspondant à sa borne appropriée pour éviter toute inversion de polarité, ce qui pourrait affecter la qualité du son ou endommager l’équipement.
Utilisez des connecteurs de qualité pour garantir des connexions solides et durables. Il est recommandé de dénuder soigneusement les fils sur une longueur de 1 à 2 cm avant de les insérer dans les bornes. Assurez-vous que les fils ne sont pas effilochés pour éviter tout court-circuit.
Si votre installation inclut un amplificateur, veillez à connecter les câbles de manière cohérente entre l’amplificateur et les haut-parleurs. Vérifiez également la résistance des fils pour vous assurer que l’impédance correspond à celle des haut-parleurs, ce qui évite des risques de surchauffe ou de faibles performances sonores.
Enfin, testez le système audio après la connexion des fils pour vérifier que chaque haut-parleur fonctionne correctement. Si des problèmes de son ou de volume se produisent, vérifiez les connexions et assurez-vous que tous les câbles sont bien fixés et en bon état.
Installation du fil d’antenne
Pour connecter correctement le fil d’antenne dans un Ford Ranger 1997, commencez par localiser le connecteur d’antenne de votre autoradio. Ce connecteur est généralement situé à l’arrière de l’unité, près des autres fils de connexion.
Étapes de connexion
- Retirez l’autoradio du tableau de bord à l’aide d’un outil d’extraction pour accéder aux câbles.
- Identifiez le port pour le fil d’antenne. Il est souvent de type mâle et peut être de forme ronde ou carrée selon le modèle.
- Insérez le fil d’antenne dans le port de l’autoradio. Assurez-vous qu’il soit bien fixé et qu’il ne risque pas de se déconnecter facilement.
Placement du câble d’antenne
- Faites passer le câble d’antenne à travers le tableau de bord en veillant à éviter toute zone de chaleur ou de friction qui pourrait endommager le fil.
- Si nécessaire, utilisez des colliers de fixation pour maintenir le câble en place et éviter qu’il ne se détache au fil du temps.
- Reliez l’autre extrémité du câble à l’antenne de votre véhicule, en veillant à ce que la connexion soit bien serrée.
Assurez-vous que le câble ne soit ni tendu ni enroulé autour d’autres câbles pour éviter toute interférence avec la réception radio.
Procédure de mise à la terre correcte
Pour une mise à la terre sécurisée de votre système audio, assurez-vous que le fil de mise à la terre est connecté à une partie métallique non peinte du véhicule. La qualité de la connexion à la masse est cruciale pour éviter des problèmes de bruit ou d’interférences dans le son.
Étapes à suivre
- Choisissez un point métallique solide sur le châssis du véhicule, de préférence près de l’unité centrale de l’autoradio.
- Grattez la surface métallique pour enlever toute rouille ou peinture, assurant ainsi une meilleure connexion électrique.
- Utilisez un fil de mise à la terre suffisamment épais et raccordez-le fermement à ce point de contact.
- Vérifiez que la connexion est sécurisée et qu’il n’y a pas de jeu dans le fil de mise à la terre.
Vérification et test
- Testez le système audio après avoir effectué la mise à la terre pour vérifier l’absence de bruits parasites.
- Si des interférences sont présentes, inspectez de nouveau la connexion et assurez-vous qu’elle est propre et solide.
Vérification de la compatibilité du fil avec le modèle de radio
Avant d’installer une nouvelle radio dans votre 97 Ford Ranger, il est important de vérifier que le câblage est compatible avec le modèle de radio choisi. Vous pouvez éviter des erreurs en comparant les codes couleurs des fils et en utilisant un adaptateur si nécessaire.
Commencez par consulter le diagramme de câblage spécifique au modèle de votre véhicule. Ensuite, identifiez les fils de l’ancien autoradio et comparez-les avec ceux du nouveau modèle. Assurez-vous que les connexions pour l’alimentation, la mise à la masse et les haut-parleurs sont conformes aux spécifications du modèle de radio que vous installez.
| Fonction | Fil de la voiture | Fil de la radio |
|---|---|---|
| Alimentation | Fil rouge | Fil rouge ou orange |
| Terre | Fil noir | Fil noir |
| Haut-parleur avant gauche | Fil gris | Fil gris |
| Haut-parleur avant droit | Fil blanc | Fil blanc |
Si vous constatez des divergences, vous devrez peut-être utiliser des adaptateurs ou re-câbler certaines connexions pour assurer une installation correcte. N’oubliez pas de tester chaque fonction après l’installation pour vous assurer que la radio fonctionne sans problème. Vérifiez également que les fusibles ne sont pas endommagés pendant le processus d’installation.
Dépannage des problèmes courants de câblage
Vérifiez d’abord les connexions des fils d’alimentation. Si le système ne s’allume pas, c’est souvent dû à un câble mal connecté ou à une panne du fusible. Assurez-vous que les fils sont correctement fixés dans les connecteurs et que le fusible n’est pas grillé.
Vérification des câbles d’antenne
Si vous ne captez pas de signal radio, examinez l’antenne et ses connexions. Un câble d’antenne desserré ou corrodé peut être responsable. Testez également la qualité du signal en déplaçant légèrement l’antenne pour repérer d’éventuelles interférences.
Problèmes de son
Un son faible ou inexistant peut provenir de fils audio mal raccordés. Vérifiez les connexions des câbles audio aux enceintes et au système radio. Si un câble est défectueux, remplacez-le. Assurez-vous aussi que le réglage du volume est approprié et que les haut-parleurs fonctionnent correctement.
