Pour connecter correctement la radio dans une Honda Civic 98, il est essentiel de suivre un schéma de câblage précis. Le câblage de la radio peut varier en fonction des modèles et des années, mais voici les éléments clés à vérifier.
Connexion des fils d’alimentation : Le fil rouge est généralement utilisé pour l’alimentation en courant positif, tandis que le fil noir sert de mise à la masse. Assurez-vous que ces connexions sont sécurisées pour éviter tout problème de perte de signal ou de dysfonctionnement de la radio.
Fils de haut-parleurs : Les fils de haut-parleurs sont souvent codés par couleur : les fils verts et violets sont destinés aux haut-parleurs arrière, et les fils gris et blancs aux haut-parleurs avant. Veillez à les connecter correctement selon la position des haut-parleurs dans votre véhicule.
Référence importante : Si vous utilisez un adaptateur de câblage, il peut simplifier le processus en vous permettant de brancher directement les fils de la radio aux câbles du véhicule sans avoir besoin de couper ou d’ajuster les fils d’origine.

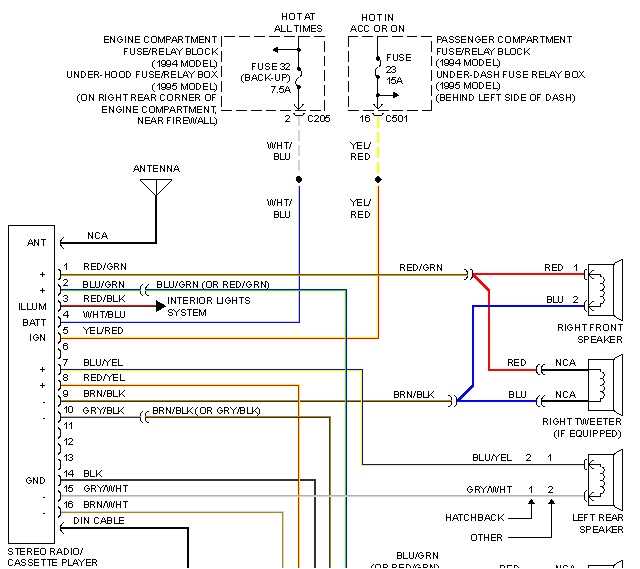

Schéma de câblage radio pour Honda Civic 98 : Guide pratique
Pour connecter une nouvelle radio dans votre Honda Civic 98, suivez ces étapes clés. Commencez par débrancher la batterie pour éviter tout risque de court-circuit. Une fois cela fait, retirez l’ancien autoradio en utilisant un outil adapté pour déclipser le boîtier. Vous aurez besoin d’un adaptateur de câblage pour connecter les nouveaux fils aux câbles existants dans votre véhicule.
Identification des câbles
Le schéma de câblage pour la Honda Civic 98 se compose de plusieurs fils essentiels. Vous trouverez généralement les connexions suivantes :
- Fil d’alimentation (rouge) : Ce fil doit être connecté à une source d’alimentation contrôlée par le contact.
- Fil de masse (noir) : Connectez-le à un point de mise à la masse du véhicule, comme le châssis.
- Fil d’antenne (bleu ou blanc) : Permet de connecter l’antenne du véhicule à la radio.
- Fil audio (vert et violet) : Pour les haut-parleurs avant et arrière, en fonction du modèle de votre véhicule.
Connexion des fils
Après avoir identifié les fils, il est essentiel de les connecter correctement. Utilisez des connecteurs rapides pour un montage propre. Vérifiez chaque connexion à l’aide d’un multimètre pour vous assurer que tout est correct avant de remettre la batterie en place.
En suivant ce schéma de câblage, vous assurerez une installation rapide et fonctionnelle de votre radio dans votre Honda Civic 98.
Localiser les fils d’alimentation dans un Honda Civic 98
Pour localiser les fils d’alimentation dans un Honda Civic 98, commencez par retirer le panneau autour de l’autoradio. Utilisez un outil en plastique pour éviter d’endommager les composants. Une fois le panneau enlevé, identifiez les fils d’alimentation qui sont généralement regroupés et connectés à l’un des câblages principaux de l’auto-radio.
Identification des fils d’alimentation
Les fils d’alimentation dans ce modèle sont souvent de couleur rouge et jaune. Le fil rouge est généralement responsable de l’alimentation en contact, tandis que le jaune est utilisé pour l’alimentation constante, ce qui permet de garder les paramètres de l’autoradio en mémoire. Le fil noir représente la masse.
Vérification des connexions
Assurez-vous que les fils sont correctement connectés. Si vous avez des problèmes d’alimentation, il peut être utile de vérifier les connexions au niveau du faisceau de câblage de l’autoradio. Parfois, une connexion défectueuse peut entraîner un dysfonctionnement de l’alimentation.
Connexions des haut-parleurs : Instructions étape par étape
Pour réaliser les connexions des haut-parleurs de votre Honda Civic 98, commencez par identifier les fils de chaque haut-parleur dans le câblage de votre autoradio. Assurez-vous que l’autoradio est éteint pour éviter tout risque de court-circuit.
Reliez le fil positif (+) du haut-parleur au fil de sortie positif de l’autoradio, généralement de couleur rouge. Pour le fil négatif (-), connectez-le au fil de sortie négatif, souvent de couleur noire. Utilisez des connecteurs appropriés pour garantir des connexions sûres et solides. Veillez à ne pas laisser de fils nus qui pourraient causer des courts-circuits.
Vérifiez les spécifications du haut-parleur pour connaître la puissance maximale recommandée, afin de ne pas endommager votre système. Une fois les connexions établies, testez le son en allumant l’autoradio et en ajustant le volume pour vérifier que chaque haut-parleur fonctionne correctement.
Si vous utilisez un amplificateur, assurez-vous de connecter correctement les fils de l’amplificateur aux sorties de l’autoradio, en suivant les mêmes principes de connexion (+) et (-). L’amplificateur doit être installé dans un emplacement ventilé pour éviter la surchauffe.
En cas de doute, consultez un schéma de câblage spécifique à votre modèle de véhicule pour garantir des connexions précises et sécurisées.
Comment identifier les fils de terre et de mise à la masse
Pour identifier correctement les fils de terre et de mise à la masse dans le système électrique d’une voiture, suivez ces étapes simples :
1. Repérez le fil de terre
Le fil de terre est généralement de couleur noire ou parfois de couleur verte/jaune. Il est connecté à la carrosserie du véhicule et à la batterie. Si vous trouvez un fil avec ces couleurs relié à une partie métallique de la voiture, il s’agit probablement du fil de terre.
2. Vérifiez les fils de mise à la masse
- Les fils de mise à la masse sont souvent de couleur noire ou grise, et peuvent être connectés à divers composants électroniques ou appareils électriques dans le véhicule.
- Ils se connectent souvent directement au châssis ou à la batterie, ou encore à des points spécifiques qui permettent d’assurer la sécurité de l’équipement en cas de surtension.
Lorsque vous identifiez un fil de mise à la masse, assurez-vous qu’il soit bien relié à la masse du véhicule pour garantir son bon fonctionnement. Dans certains cas, la couleur peut ne pas être aussi évidente, mais une vérification à l’aide d’un multimètre peut aider à confirmer la connexion à la masse.
Éviter les erreurs fréquentes lors de l’installation du câble d’antenne
Assurez-vous que le câble d’antenne est bien connecté au bon port, souvent marqué « ANT » ou « Antenne » sur l’unité radio. Un mauvais branchement peut entraîner une réception médiocre ou une absence de signal.
Utilisation du bon câble
Choisissez un câble d’antenne de qualité compatible avec votre véhicule. Un câble incorrect peut entraîner des interférences ou une mauvaise qualité sonore. Vérifiez également la longueur du câble pour qu’il soit suffisamment long sans être trop tendu.
Éviter les pliages du câble
Ne pliez pas le câble d’antenne à angle droit. Cela peut endommager les fils internes et nuire à la réception. Gardez le câble aussi droit que possible pour un fonctionnement optimal.
Lorsque vous fixez le câble, assurez-vous qu’il ne touche pas de parties métalliques de votre voiture. Les courts-circuits causés par un contact avec des éléments conducteurs peuvent affecter la réception et endommager l’équipement.
Vérifiez régulièrement que le câble est sécurisé et non exposé à l’humidité ou aux températures extrêmes, car cela peut réduire sa durée de vie et son efficacité.
Test de continuité des câbles de radio pour une installation correcte
Vérifiez la continuité des câbles avant de procéder à l’installation de la radio. Utilisez un multimètre pour tester chaque câble. Assurez-vous que les fils de masse et d’alimentation sont connectés correctement. Un câble défectueux peut entraîner des problèmes de fonctionnement ou des coupures de signal.
| Câble | Test | Résultat attendu |
|---|---|---|
| Fil d’alimentation | Tester la continuité entre le fil et la source d’alimentation | Lecture proche de zéro ohm |
| Fil de masse | Tester la continuité entre le fil et le châssis | Lecture proche de zéro ohm |
| Fil d’antenne | Vérifier la continuité entre le fil et l’antenne | Lecture proche de zéro ohm |
Si vous constatez une résistance élevée ou une absence de continuité, remplacez le câble concerné avant de finaliser l’installation. Cela assurera une connexion stable et une performance optimale du système audio.
Solutions pour résoudre les problèmes de réception radio
Si la réception radio de votre Honda Civic 98 est faible ou intermittente, commencez par vérifier l’antenne. Une antenne mal fixée ou endommagée peut provoquer des coupures de signal. Assurez-vous que l’antenne est correctement vissée et qu’elle n’est pas obstruée.
Ensuite, vérifiez les connexions du câblage du radio. Des fils desserrés ou corrodés peuvent affecter la qualité du signal. Inspectez les connecteurs à l’arrière du poste radio et nettoyez-les si nécessaire. Vous pouvez aussi tester les câbles avec un multimètre pour vérifier leur continuité.
Contrôler les composants du système de réception
Un amplificateur de signal interne ou externe peut être nécessaire si la réception reste insuffisante. Assurez-vous que l’amplificateur fonctionne correctement, et si vous en avez un externe, vérifiez les connexions et remplacez-le si nécessaire.
Tester le poste radio
Si après avoir vérifié l’antenne et les câblages le problème persiste, il se peut que le poste radio lui-même soit défectueux. Essayez de brancher un autre poste radio compatible pour déterminer si le problème vient du récepteur. Si le signal s’améliore, un remplacement de l’unité radio est recommandé.
