Lorsque vous installez un autoradio Android dans votre véhicule, il est crucial de comprendre le schéma de câblage pour assurer une connexion correcte et une performance optimale. Ce schéma vous guidera étape par étape pour relier les différents fils et éviter des erreurs courantes.
La première étape consiste à identifier les câbles d’alimentation, de masse et de signal. Le fil d’alimentation est souvent coloré en rouge, tandis que la masse est généralement en noir. Ces câbles doivent être connectés de manière sécurisée à la source d’alimentation du véhicule. Assurez-vous également que la tension est correcte pour éviter tout dommage à l’appareil.
Ensuite, le câblage des haut-parleurs est également fondamental. Les fils des haut-parleurs, souvent identifiés par des couleurs spécifiques comme le jaune ou le bleu, doivent être reliés aux bornes appropriées sur l’autoradio. Une connexion correcte garantit un son clair et puissant sans interférences.
Enfin, il est indispensable de prendre en compte les fils pour la caméra de recul ou d’autres dispositifs connectés. Selon le modèle, certains câbles sont destinés à des fonctions spécifiques comme l’affichage d’informations ou le contrôle du volant. Suivre le schéma de câblage détaillé de votre autoradio vous évitera des erreurs coûteuses et assurera un montage sans complications.

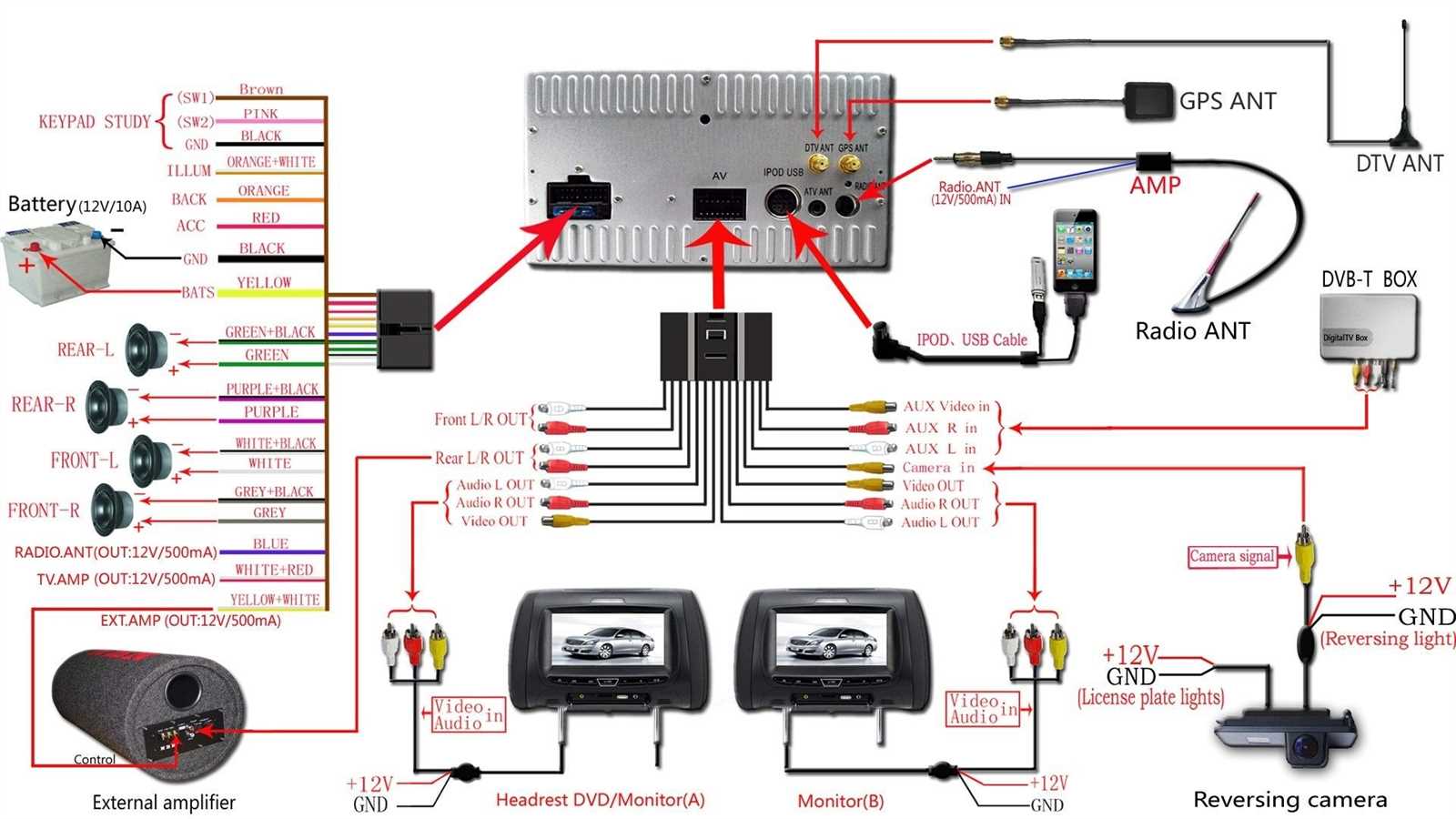

Schéma de câblage pour radio Android
Pour installer correctement une radio Android dans votre véhicule, commencez par identifier les câbles essentiels pour l’alimentation, les haut-parleurs et les connexions externes. Assurez-vous que l’alimentation principale (+12V) est connectée au câble rouge et que le câble noir est relié à la masse (GND). Cette étape garantit que votre appareil recevra le courant nécessaire pour fonctionner.
Câblage de l’alimentation et de la masse
Le fil rouge, qui représente l’alimentation, doit être raccordé à une source d’énergie de +12V, comme le contacteur d’allumage de votre véhicule. Le câble noir est à connecter au châssis ou à un point de masse pour assurer une mise à la terre stable de votre appareil.
Connexion des haut-parleurs et autres accessoires
Les câbles des haut-parleurs (généralement de couleur bleue, grise, verte et blanche) doivent être connectés aux bornes correspondantes sur le connecteur de votre radio Android. Veillez à bien identifier chaque fil avant de procéder à la connexion pour éviter toute erreur. Si vous avez des accessoires comme une caméra de recul, il faudra connecter son fil à l’entrée vidéo spécifique sur l’unité.
Une fois ces connexions de base effectuées, il est important de tester les fonctionnalités pour vérifier que tout fonctionne correctement, notamment l’écran tactile, le son et les commandes au volant.
Connexion de l’alimentation de la radio Android

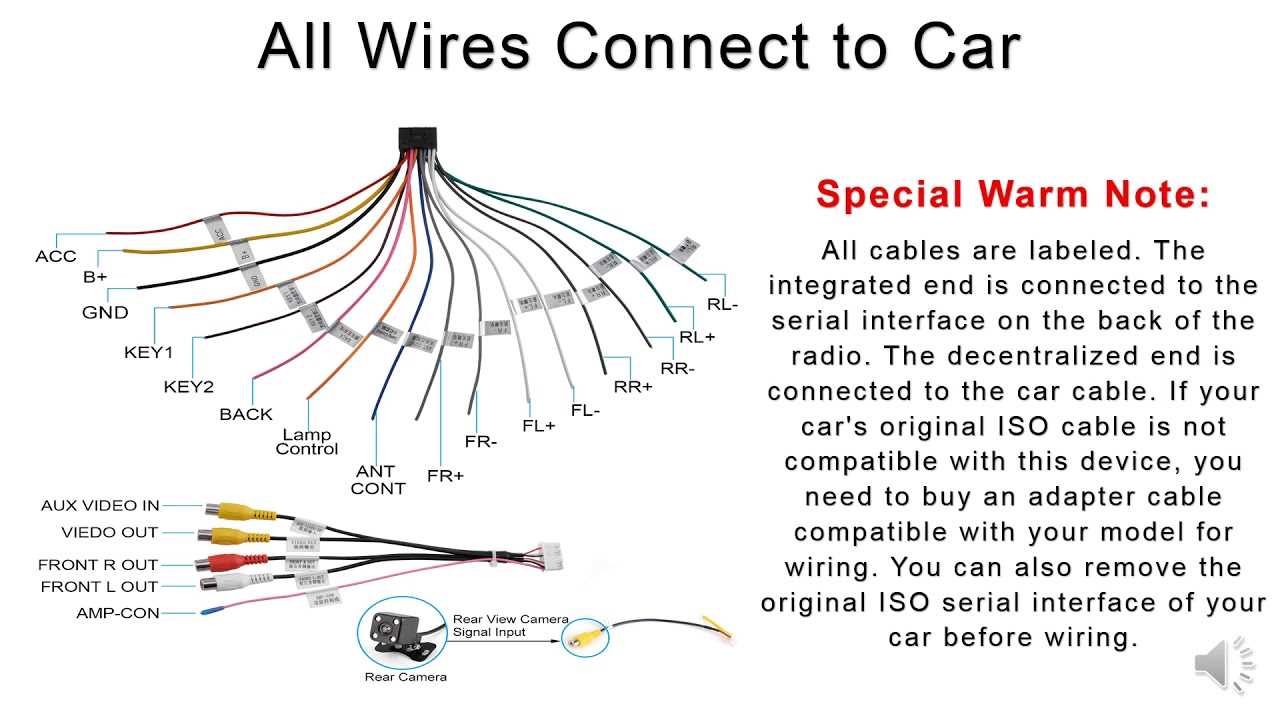

Pour connecter correctement l’alimentation de votre radio Android, commencez par identifier les fils d’alimentation dans le faisceau de câbles. Le câble rouge est généralement destiné à la connexion au +12V, tandis que le câble noir est pour la masse (GND). Assurez-vous de connecter le fil rouge à la borne d’alimentation positive de votre véhicule et le fil noir à la borne négative.
Il est recommandé de vérifier la polarité avant de brancher les câbles. Une mauvaise connexion peut endommager l’unité. Utilisez des connecteurs adaptés ou des bornes à vis pour garantir une connexion solide et sûre.
Pour les systèmes nécessitant une connexion supplémentaire pour l’allumage (fil jaune), reliez-le à un fil d’allumage ou à un fil d’alimentation qui s’active avec le contact du véhicule. Cela permet à la radio de s’allumer automatiquement dès que le moteur est démarré.
Enfin, si votre installation inclut un amplificateur, veillez à connecter correctement les câbles d’alimentation supplémentaires pour l’alimentation de l’amplificateur. Vérifiez toujours la tension de votre système avant de procéder à l’installation afin de prévenir toute surcharge.
Identification des fils d’antenne et de leur connexion
Pour connecter correctement l’antenne à un autoradio Android, identifiez d’abord le fil principal d’antenne. Ce fil, généralement en métal ou en cuivre, est plus épais et souvent de couleur noire. Il doit être connecté à l’entrée dédiée de l’autoradio, souvent marquée « Antenna » ou « Ant ».
Ensuite, localisez le fil de commande de l’antenne. Ce fil, souvent de couleur bleue, est destiné à alimenter l’antenne électrique lorsqu’elle est déployée. Ce fil doit être connecté à la borne de sortie de l’antenne, généralement marquée « Power Antenna » sur l’autoradio.
Le troisième fil est celui de la mise à la masse. Ce fil, généralement de couleur noire, est crucial pour éviter les interférences. Il doit être relié à une surface métallique du véhicule ou à un point de masse de l’autoradio.
Vérifiez la connexion de chaque fil avant de remettre l’autoradio en place pour assurer une réception optimale et éviter des problèmes de signal.
Branchement des haut-parleurs à la radio Android
Connectez les fils des haut-parleurs aux bornes appropriées de l’unité principale. Vérifiez les couleurs des fils pour vous assurer qu’elles correspondent aux spécifications de votre radio Android. Utilisez des connecteurs de qualité pour éviter tout faux contact.
Pour les haut-parleurs avant, branchez le fil positif (+) et le fil négatif (-) de chaque côté à l’arrière de la radio. Répétez cette opération pour les haut-parleurs arrière, en prenant soin de bien respecter les polarités.
Si vous avez une installation à quatre canaux, assurez-vous que chaque paire de haut-parleurs est reliée à une sortie différente de la radio. Cela garantit une séparation correcte des sons et un meilleur rendu audio.
Utilisez des câbles adaptés à la puissance de votre système audio pour éviter les surchauffes. Assurez-vous que les fils sont bien isolés pour éviter tout court-circuit.
Une fois les câbles correctement branchés, vérifiez la stabilité de chaque connexion avant de remettre la radio en place et de tester le système audio. Un contrôle final permet de s’assurer que le son est optimal et que tous les haut-parleurs fonctionnent correctement.
Configuration des fils de commande et de l’interface utilisateur
Connectez les fils de commande avec précision pour éviter tout dysfonctionnement de l’interface utilisateur. Suivez ces étapes pour assurer une intégration fluide avec l’écran Android.
- Fil d’alimentation (12V): Reliez-le à la source d’alimentation du véhicule pour garantir un démarrage immédiat du système radio.
- Fil de mise à la masse: Assurez-vous que le fil de masse est correctement relié à une zone métallique du véhicule pour un bon fonctionnement.
- Fil d’allumage (ACC): Connectez-le à la clé de contact ou au système d’allumage du véhicule pour que la radio s’active lorsque le véhicule est démarré.
- Fil de commande du volume: Connectez-le à la télécommande ou au volant pour ajuster facilement le volume sans toucher l’écran.
Pour une interface utilisateur fluide et réactive, configurez les fils de contrôle de l’écran tactile et de la caméra. Assurez-vous que les connexions sont sécurisées pour éviter toute interférence avec l’affichage ou les commandes tactiles.
- Fil de commande de l’écran tactile: Reliez-le à l’écran pour permettre une interaction directe avec les commandes du système Android.
- Fil de la caméra de recul: Connectez-le au fil de signal vidéo du véhicule pour activer l’affichage de la caméra lors de la marche arrière.
Testez chaque connexion après avoir effectué l’installation pour vérifier la réactivité de l’écran et des commandes. Cela garantira une utilisation optimale du système Android dans votre véhicule.
Installation du microphone et des connexions audio
Pour installer correctement un microphone dans votre système Android, commencez par repérer l’emplacement prévu sur l’autoradio. Si l’option de microphone externe est disponible, il y a généralement un port spécifique à l’arrière de l’appareil.
Connectez le câble du microphone au port dédié. Assurez-vous que la connexion est sécurisée pour éviter tout problème de qualité sonore.
- Vérifiez le type de connecteur du microphone : il peut s’agir d’un connecteur jack 3,5 mm ou d’un port USB, selon le modèle de votre autoradio.
- Assurez-vous que le microphone est positionné à proximité du conducteur, mais sans interférer avec la vue ou l’accès aux commandes du véhicule.
Pour les connexions audio, l’interface entre l’autoradio Android et les haut-parleurs de votre véhicule doit être correctement établie. Utilisez les câbles RCA ou des connexions directes en fonction de votre configuration.
- Identifiez les ports audio à l’arrière de l’autoradio (généralement marqués de couleurs spécifiques pour faciliter l’installation).
- Connectez les câbles en veillant à respecter les codes couleur (rouge et blanc pour l’audio stéréo).
Une fois le microphone et les connexions audio en place, vérifiez le fonctionnement du système. Effectuez un test pour vous assurer que le microphone capte bien la voix et que le son sort clairement des haut-parleurs.
- Testez le microphone en parlant clairement, puis ajustez le volume si nécessaire.
- Assurez-vous que l’audio est diffusé sans distorsion et que le volume est équilibré entre les différentes sources audio (radio, musique, appel Bluetooth).
Solution de dépannage pour les erreurs de câblage courantes
Vérifiez la continuité de chaque câble en utilisant un multimètre pour détecter d’éventuelles coupures ou mauvais contacts. Un câble défectueux peut interrompre le signal ou l’alimentation, ce qui empêche le bon fonctionnement de votre radio Android.
Assurez-vous que les connexions sont correctement isolées. Les courts-circuits sont souvent causés par des fils mal isolés qui se touchent. Utilisez du ruban isolant de qualité pour éviter ces problèmes.
Confirmez que les câbles sont connectés aux bonnes bornes. Les erreurs de câblage proviennent fréquemment d’une mauvaise correspondance entre les fils de votre voiture et ceux de l’appareil. Vérifiez deux fois chaque connexion en vous référant au diagramme de câblage.
Vérifiez les fusibles. Si le système ne s’allume pas, il est possible qu’un fusible ait sauté. Remplacez-le et testez à nouveau le système.
| Problème | Solution |
|---|---|
| Radio ne s’allume pas | Vérifiez les connexions d’alimentation et remplacez les fusibles si nécessaire. |
| Pas de son | Vérifiez les connexions des haut-parleurs et assurez-vous qu’elles sont correctement branchées. |
| Écran noir | Vérifiez les câbles de vidéo et assurez-vous que les câbles d’alimentation sont bien connectés. |
Les erreurs liées à la mise à la masse sont également courantes. Assurez-vous que la prise de terre est correctement réalisée pour éviter toute perturbation du signal.
Si l’alimentation est instable, vérifiez la tension de la batterie et la connectivité du câble d’alimentation pour détecter des failles qui pourraient causer des interruptions.
