Le bon fonctionnement des systèmes sonores dans un véhicule est essentiel pour la sécurité et la communication sur la route. Ce guide explique comment les différents composants électriques interagissent pour assurer l’efficacité du dispositif d’avertissement sonore, qui joue un rôle crucial en cas de besoin urgent d’attirer l’attention des autres conducteurs.
Que vous soyez mécanicien ou simplement passionné par la réparation automobile, connaître la disposition et la connexion des éléments électriques vous permettra de mieux comprendre leur interaction. Les systèmes d’alerte nécessitent une attention particulière, car des problèmes de câblage peuvent entraîner des dysfonctionnements importants, affectant ainsi la sécurité du conducteur et des passagers.
Dans cet article, nous allons détailler les étapes nécessaires pour identifier, analyser et réparer les connexions électriques de manière efficace. Vous découvrirez les éléments clés qui composent le circuit et comment ils sont liés les uns aux autres, ainsi que des conseils pratiques pour éviter les erreurs courantes et garantir une réparation réussie.
Comment lire un schéma de câblage automobile
Lire un schéma électrique peut sembler complexe au premier abord, mais comprendre ses principes de base vous permettra de diagnostiquer et de résoudre facilement des problèmes dans le système d’avertissement d’un véhicule. Un bon schéma représente les différents éléments du circuit, leurs connexions et les flux de courant, offrant ainsi une vue d’ensemble du fonctionnement du système. Il est essentiel de savoir interpréter ces informations pour une réparation efficace et précise.
Les symboles et leur signification
Les schémas sont constitués de symboles standardisés qui représentent divers composants électriques tels que les interrupteurs, les fusibles, les connexions et les câbles. Chaque symbole est conçu pour être facilement reconnu et comprendre son rôle dans le circuit. Par exemple, un cercle avec un « X » à l’intérieur peut désigner un interrupteur, tandis qu’un carré avec une ligne au centre représente souvent un fusible. Familiarisez-vous avec ces symboles avant de tenter d’interpréter le schéma complet.
Les flux électriques et les connexions
Un autre aspect crucial du schéma est la représentation des connexions électriques. Les lignes indiquent le trajet des fils, et les points où les lignes se croisent montrent les connexions. Parfois, des points supplémentaires peuvent être indiqués pour représenter des éléments comme des bornes ou des prises. Suivre les flux électriques sur le schéma vous aidera à comprendre comment chaque composant du système interagit et comment un problème dans une partie du circuit peut affecter l’ensemble du système.
Les étapes pour installer un klaxon de voiture
Installer un système sonore dans un véhicule peut sembler intimidant, mais en suivant une série d’étapes simples et en ayant les bons outils, l’opération devient réalisable. Une installation correcte garantit non seulement la sécurité du conducteur, mais aussi le bon fonctionnement de ce dispositif d’alerte en cas de besoin urgent. Voici les principales étapes à suivre pour mener à bien cette tâche.
La première étape consiste à déconnecter la batterie pour éviter tout court-circuit pendant l’installation. Ensuite, il faut localiser l’emplacement où le dispositif sera monté. Habituellement, le système est installé à l’avant du véhicule, près de la grille ou du pare-chocs. Assurez-vous que l’emplacement choisi permette une bonne diffusion du son.

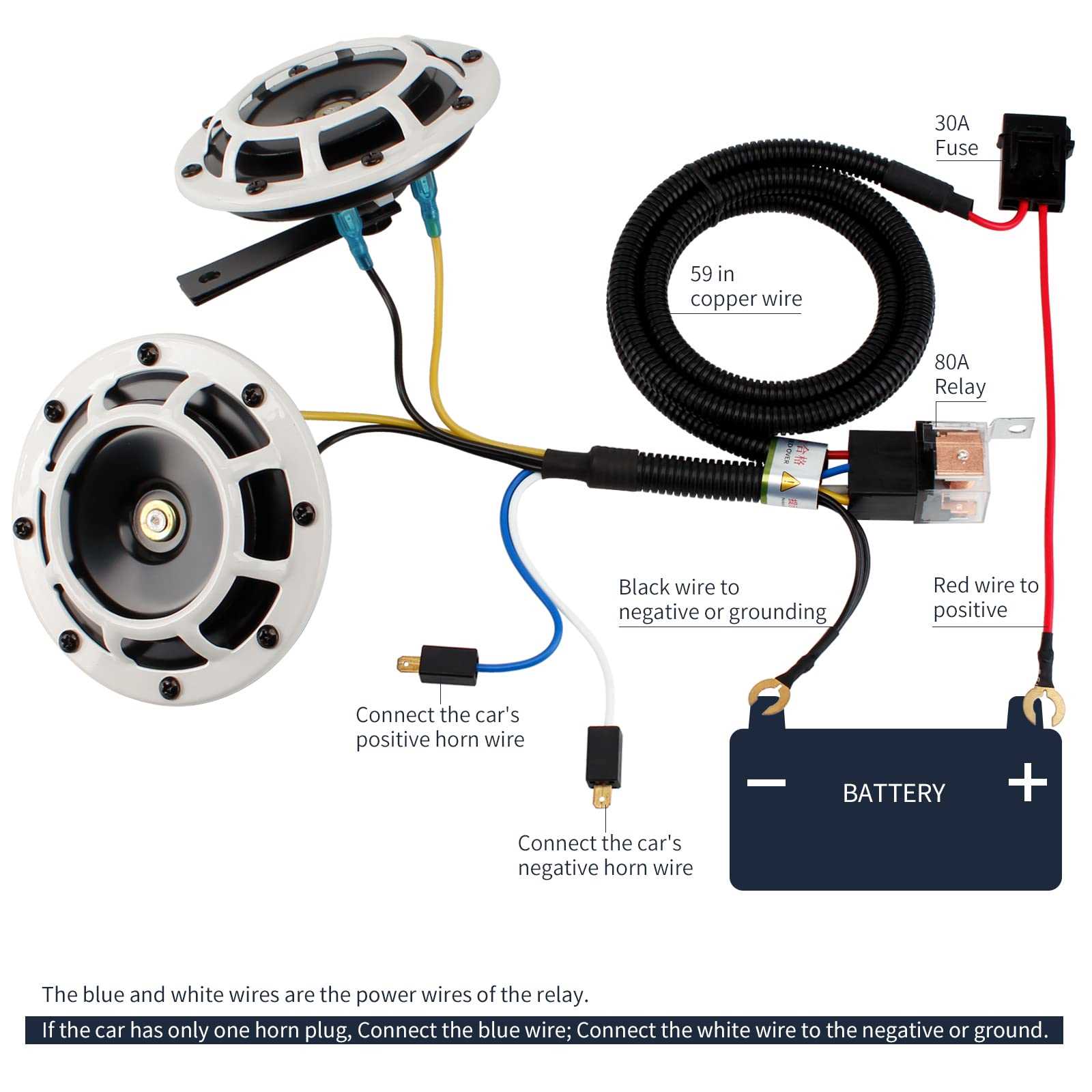

Une fois l’emplacement choisi, vous devez fixer solidement le dispositif. Pour cela, vous pouvez utiliser des vis adaptées et un support stable. Ensuite, connectez les fils électriques au système en suivant le schéma de câblage, en veillant à respecter les polarités et à assurer une bonne isolation des câbles. Il est recommandé d’utiliser des connecteurs appropriés pour éviter tout risque de déconnexion accidentelle.
Une fois toutes les connexions établies, vous pouvez reconnecter la batterie et tester le système. Si tout fonctionne correctement, vérifiez à nouveau que tous les composants sont bien fixés et sécurisés. Enfin, effectuez un dernier test pour vous assurer que le son est clair et puissant. Si nécessaire, ajustez la position du système pour obtenir le meilleur résultat sonore.
Problèmes courants dans le câblage du klaxon
Lors de l’installation ou de la réparation d’un système d’alerte sonore, plusieurs problèmes peuvent survenir liés aux connexions électriques. Ces difficultés peuvent entraîner des dysfonctionnements ou même empêcher le dispositif de fonctionner correctement. Il est essentiel de bien comprendre les causes possibles de ces pannes afin de pouvoir les résoudre efficacement.
L’un des problèmes les plus fréquents est une mauvaise connexion des fils. Cela peut se produire si les câbles ne sont pas bien fixés ou si les bornes sont mal connectées. Une connexion lâche peut empêcher le courant de circuler correctement, ce qui empêche le système de fonctionner comme prévu. Il est important de vérifier que toutes les connexions sont solides et que les câbles sont en bon état.
Un autre problème courant est le court-circuit. Cela se produit généralement lorsque les fils sont endommagés ou mal isolés, ce qui provoque une décharge électrique anormale. Un court-circuit peut entraîner des dommages permanents aux composants ou même provoquer un incendie. Pour éviter ce problème, il est essentiel de vérifier l’intégrité des câbles et de les isoler correctement avant de les connecter.
Les fusibles grillés peuvent également être une cause fréquente de panne. Si le système rencontre une surcharge électrique ou un court-circuit, le fusible peut sauter pour protéger le reste du circuit. Dans ce cas, il est nécessaire de remplacer le fusible et de s’assurer que le système fonctionne à la capacité optimale sans provoquer de nouveaux problèmes.
