Pour connecter correctement la radio de votre voiture Volkswagen, commencez par identifier les fils en fonction de leurs couleurs. Cela vous permettra de comprendre rapidement quel fil correspond à chaque fonction sans erreur. Par exemple, le fil rouge est souvent associé à l’alimentation, tandis que le fil noir est généralement la terre. Assurez-vous de vérifier le manuel spécifique à votre modèle pour confirmer ces informations.
Ensuite, les fils qui se trouvent sur les connecteurs de votre autoradio doivent être raccordés en fonction des codes de couleur. Le fil jaune est souvent lié à l’alimentation continue, permettant à la radio de conserver certains paramètres, même après avoir éteint le moteur. Le fil bleu, quant à lui, est destiné à l’antenne ou à l’amplificateur si votre véhicule en est équipé.
Pour éviter toute confusion, il est conseillé d’utiliser un multimètre pour tester chaque fil avant de procéder à la connexion. Cela vous permettra de vérifier les tensions et d’assurer une installation correcte, réduisant ainsi les risques de court-circuit ou de dysfonctionnement de la radio.

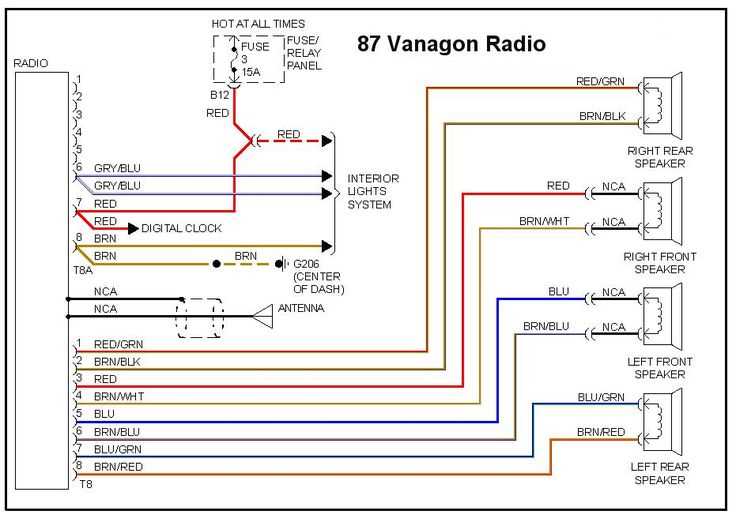

Schéma de câblage du radio VW selon la couleur de la voiture
Pour connecter correctement votre autoradio VW en fonction de la couleur de votre voiture, commencez par identifier les câbles en fonction de leur couleur sur le faisceau d’origine. Cela simplifie l’installation et évite les erreurs de branchement. Le câble d’alimentation est généralement rouge, tandis que celui de masse est noir. Le câble pour l’antenne est souvent bleu ou bleu/rouge, et les câbles de haut-parleur varient en fonction du modèle de voiture, mais les couleurs standard incluent le gris, le vert, le violet et le bleu.
Identification des câbles spécifiques
Pour un câblage précis, vous devez également repérer les câbles liés à la commande du tableau de bord. Ceux-ci sont souvent de couleur orange ou marron. Les câbles de commande pour les systèmes de réglage du volume et du son sont généralement plus fins et peuvent être verts ou jaunes. Prenez soin de vérifier chaque connexion en consultant le manuel de votre autoradio pour vous assurer qu’aucune couleur n’est omise.
Vérification de la connexion à la batterie
Avant de connecter votre autoradio, assurez-vous que la batterie de votre véhicule est déconnectée pour éviter tout court-circuit. Connectez d’abord le câble d’alimentation et la masse, puis procédez avec les autres câbles en suivant les indications du diagramme spécifique à votre modèle. Testez chaque connexion avant de finaliser l’installation pour garantir un fonctionnement optimal du système audio.
Identification des fils de connexion pour radio VW
Commencez par localiser le faisceau de câbles derrière l’unité principale de la radio. Ce faisceau comporte plusieurs fils colorés, chacun ayant une fonction spécifique. Le fil d’alimentation est généralement rouge, il fournit la puissance à la radio. Le fil de masse, souvent noir ou marron, doit être connecté à un point de mise à la terre de la voiture.
Le fil d’antenne, habituellement de couleur bleu ou bleu clair, est essentiel pour la réception des stations radio. Pour la connexion aux haut-parleurs, les fils sont habituellement de couleur gris, gris/bleu pour le canal gauche avant, et blanc, blanc/bleu pour le canal droit avant. Les haut-parleurs arrière sont souvent connectés avec des fils de couleurs vert et violet pour le gauche et le droit, respectivement.
Le fil de mise en veille est souvent de couleur jaune et permet à la radio de se mettre en veille quand le moteur est éteint. Vérifiez les spécifications de votre modèle pour toute différence. Assurez-vous également de bien connecter les fils de commande pour le réglage du volume et du changement de station, généralement représentés par des fils oranges ou violets.
Interprétation des codes de couleur sur le schéma de câblage
Les codes de couleur sur un schéma de câblage sont cruciaux pour identifier les fils et leur fonction dans un circuit électrique. Chaque couleur correspond généralement à une fonction spécifique, et une bonne compréhension de ces codes permet de réaliser des connexions correctes et sécurisées. Voici une explication des couleurs les plus courantes que vous pouvez rencontrer sur un schéma de câblage pour un système radio dans une voiture Volkswagen.
Les couleurs de fils de connexion
Le schéma de câblage d’une radio de voiture utilise plusieurs couleurs pour distinguer les fils d’alimentation, de masse, et d’autres fonctions essentielles. Par exemple :
| Couleur | Fonction |
|---|---|
| Rouge | Alimentation sous contact (allumage) |
| Jaune | Alimentation directe (batterie) |
| Noir | Terre (masse) |
| Bleu | Sortie antenne (signal radio) |
| Blanc | Canal avant gauche (haut-parleur) |
| Gris | Canal avant droit (haut-parleur) |
| Violet | Canal arrière gauche (haut-parleur) |
| Vert | Canal arrière droit (haut-parleur) |
Conseils pour une bonne interprétation
Il est important de vérifier la correspondance des couleurs de câblage avec le manuel du fabricant pour éviter des erreurs. Si vous êtes dans le doute, utilisez un multimètre pour tester les connexions et confirmer la polarité de chaque fil avant de procéder à l’installation. Respectez toujours les codes de couleurs standard pour garantir un câblage sûr et éviter des risques électriques.
Comment relier les câbles de l’unité principale aux fils de voiture
Commencez par identifier chaque câble de l’unité principale et les fils correspondants dans votre véhicule. Utilisez un schéma de câblage spécifique pour votre modèle de voiture afin de faciliter l’association des câbles.
Les câbles d’alimentation de l’unité principale doivent être reliés aux fils d’alimentation de la voiture. Le fil rouge est généralement destiné à l’alimentation en 12V, et le fil noir à la masse (ou terre). Vérifiez toujours les couleurs des fils sur votre schéma pour éviter toute erreur.
Le fil d’antenne de l’unité principale doit être connecté au câble d’antenne de la voiture. Si l’unité dispose de plusieurs sorties audio, reliez-les aux câbles correspondants dans le système audio du véhicule. Les câbles pour les haut-parleurs doivent être connectés correctement aux fils des haut-parleurs de la voiture.
Lors de la connexion, assurez-vous que chaque câble est bien isolé et que les connexions sont fermes et sûres. Utilisez des connecteurs adaptés pour éviter toute connexion lâche ou instable. Si nécessaire, soudez les fils pour garantir une meilleure solidité.
Testez le système après avoir fait les connexions pour vérifier que chaque fonction de l’unité principale, y compris l’alimentation, l’audio et l’antenne, fonctionne correctement.
Résolution des problèmes de câblage fréquents dans les radios VW
Vérifiez toujours les connexions de câblage avant toute autre opération. Les problèmes de connexion sont souvent à l’origine des dysfonctionnements des radios VW. Assurez-vous que tous les fils sont bien connectés et qu’il n’y a pas de court-circuit.
1. Problème de l’alimentation
Un des problèmes les plus courants est l’absence d’alimentation. Vérifiez si le fil d’alimentation est correctement branché à la source d’énergie du véhicule. Si le fusible est grillé, remplacez-le immédiatement. Une connexion défectueuse à la batterie peut également être la cause de l’absence de signal. Inspectez le câble d’alimentation et remplacez-le si nécessaire.
2. Mauvais câblage des haut-parleurs
Les haut-parleurs peuvent ne pas fonctionner correctement si les câbles sont mal connectés. Assurez-vous que chaque fil est raccordé à la bonne borne. Voici quelques vérifications :
- Vérifiez les polarités des câbles : rouge pour le fil positif et noir pour le fil négatif.
- Inspectez les fils pour toute usure ou coupure. Si le câble est endommagé, remplacez-le.
- Assurez-vous que chaque haut-parleur est correctement branché à son câble respectif.
3. Problème de la masse
Un mauvais raccordement à la masse est une autre cause fréquente des problèmes de fonctionnement. Si la radio s’éteint ou présente des coupures de son, il peut s’agir d’un défaut de masse. Assurez-vous que le fil de masse est solidement attaché au châssis du véhicule. Nettoyez la surface de contact pour éviter toute interférence.
4. Interférence radio
Les interférences radio peuvent être causées par une mauvaise isolation des câbles ou par la proximité d’autres sources d’émission. Vérifiez l’isolation des câbles et assurez-vous qu’ils sont correctement séparés des autres fils, notamment ceux liés à l’alimentation du véhicule. En cas de doute, installez un filtre pour réduire les interférences.
Outils nécessaires pour une installation correcte du câblage
Pour réaliser une installation fiable du câblage de votre autoradio, commencez par préparer les outils suivants. Un dénudeur de fils est crucial pour enlever proprement l’isolation sans endommager les conducteurs. Choisissez un modèle avec plusieurs calibres pour s’adapter à différents fils.
Un tournevis à tête plate vous permettra de fixer correctement les vis de connexion, tandis qu’un tournevis cruciforme est nécessaire pour les vis des composants du tableau de bord.
Utilisez des pinces coupantes pour couper les fils aux longueurs appropriées et des pinces à sertir pour assurer des connexions solides avec les cosses. Un multimètre est un outil indispensable pour tester la continuité des câbles et vérifier que tout fonctionne correctement avant de finaliser l’installation.
Enfin, un ruban isolant ou des gaine thermorétractable sont nécessaires pour protéger les connexions après le câblage, garantissant une bonne isolation et sécurité.
Conseils pour une connexion sûre et durable de votre radio VW
Vérifiez toujours la qualité de vos câbles avant de commencer. Des fils endommagés ou mal isolés peuvent entraîner une connexion défectueuse. Utilisez des câbles de qualité et veillez à ce qu’ils soient correctement protégés contre l’humidité et la chaleur, notamment autour des points de connexion.
Choisissez les bons connecteurs
Optez pour des connecteurs adaptés à votre modèle de radio VW. Les connecteurs de mauvaise qualité peuvent entraîner des faux contacts ou des pertes de signal. Assurez-vous que chaque connexion est bien serrée et stable, en utilisant des outils appropriés pour éviter tout dommage.
Évitez les interférences
Assurez-vous que les câbles d’alimentation et de signal sont éloignés des sources d’interférences électromagnétiques, telles que les câbles d’antenne ou les composants électroniques à forte émission. Cela peut améliorer la qualité sonore et garantir une connexion stable sur le long terme.
