Le câblage correct de votre radio CB est crucial pour garantir une performance optimale. Chaque connexion doit être réalisée selon des spécifications précises pour éviter les interférences et assurer la clarté des communications. Commencez par identifier les composants principaux : l’antenne, l’alimentation, et le microphone, qui doivent être connectés de manière fiable. Assurez-vous que l’alimentation soit stable et que les fils de l’antenne soient bien isolés pour éviter tout signal faible.
La radio CB fonctionne efficacement lorsque chaque connexion est soignée. Pour éviter les courts-circuits et les mauvais contacts, utilisez des câbles de qualité, adaptés aux spécifications de l’appareil. Assurez-vous que les bornes sont bien fixées et que les câbles sont suffisamment protégés contre l’usure. Ce simple geste vous permettra de maximiser la durée de vie de votre équipement et de minimiser les risques de panne.
Ne sous-estimez pas l’importance d’une bonne mise à la terre de l’antenne. Un mauvais raccordement de l’antenne peut nuire à la réception et à l’émission des signaux. Il est essentiel de vérifier régulièrement les connexions et de maintenir un entretien de base pour prolonger la durée de vie de votre radio CB.

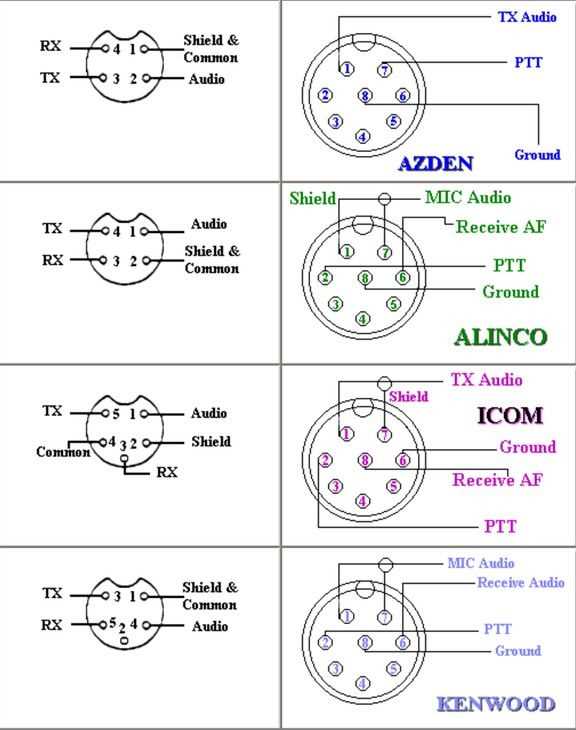

Schéma de câblage CB Radio
Pour un câblage correct de votre radio CB, commencez par connecter l’antenne à l’entrée prévue sur l’appareil. Assurez-vous que le fil de l’antenne est bien isolé et exempt de toute dégradation pour garantir une bonne réception.
Reliez le câble d’alimentation à la borne d’alimentation de la radio. Vérifiez que la polarité est respectée : le fil rouge va au +12V et le fil noir à la masse. Une mauvaise connexion peut empêcher la radio de fonctionner correctement.
Installez un fusible de protection entre la batterie et l’alimentation. Choisissez un fusible correspondant à la capacité de la radio pour éviter tout risque de court-circuit ou de surcharge.
Pour les connexions supplémentaires, comme les haut-parleurs ou les microphones externes, suivez les indications spécifiques du fabricant. Les câbles doivent être bien fixés pour éviter tout faux contact ou interférence dans le signal audio.
Comprendre les éléments de base du câblage CB
Pour réussir l’installation de votre radio CB, il est indispensable de comprendre les composants clés du câblage. Le câble d’alimentation, par exemple, doit être choisi en fonction de la puissance de la radio. Un câble de bonne qualité garantit une transmission sans interférence et une performance stable.
Le fil d’antenne est un autre élément fondamental. Il doit être adapté à la fréquence de votre appareil et correctement raccordé à la radio pour maximiser la portée de réception et d’émission. Assurez-vous que l’antenne est bien positionnée pour éviter les pertes de signal.
La mise à la terre est essentielle pour éviter tout risque de surtension ou d’électrocution. Connectez le câble de masse à un point métallique de votre véhicule, de préférence à une partie conductrice du châssis.
Enfin, vérifiez les connexions des prises. Elles doivent être solides et sécurisées pour éviter toute déconnexion accidentelle. Utilisez des connecteurs appropriés et assurez-vous que tous les câbles sont bien isolés pour éviter les courts-circuits.
Comment connecter une radio CB à une batterie de voiture
Pour connecter une radio CB à une batterie de voiture, commencez par localiser les bornes positive (+) et négative (-) de la batterie. Assurez-vous que la voiture est éteinte avant de procéder à l’installation.
Étapes de connexion
- Branchez le câble positif : Connectez le fil rouge de la radio CB à la borne positive (+) de la batterie. Utilisez une pince pour assurer un bon contact.
- Branchez le câble négatif : Connectez le fil noir de la radio CB à la borne négative (-) de la batterie ou à une prise de terre appropriée sur le châssis de la voiture.
- Vérifiez la connexion : Assurez-vous que les câbles sont correctement fixés et qu’il n’y a pas de fils dénudés en contact avec des parties métalliques de la voiture.
- Testez la radio : Allumez la voiture et la radio CB pour vérifier si le signal est stable et que la radio fonctionne correctement.
Conseils supplémentaires
- Utilisez des câbles de qualité et adaptés pour éviter la surchauffe ou la perte de signal.
- Installez un fusible de protection entre la batterie et la radio pour éviter les courts-circuits.
- Si possible, utilisez un interrupteur pour couper l’alimentation de la radio lorsqu’elle n’est pas utilisée.
Choisir un emplacement optimal pour l’antenne
Installez l’antenne sur le toit ou à l’arrière du véhicule pour éviter les obstructions qui peuvent interférer avec le signal. L’antenne doit être positionnée le plus haut possible pour garantir une couverture optimale.
Éviter les zones métalliques
Les objets métalliques, tels que les grilles ou les barres de toit, peuvent perturber la réception du signal. Choisissez un emplacement libre de ces éléments pour assurer une meilleure qualité de communication.
Prendre en compte la direction
Placez l’antenne de manière à ce qu’elle soit orientée verticalement pour une couverture maximale. Une antenne inclinée ou mal orientée réduit l’efficacité de la réception et de l’émission des signaux.
| Emplacement | Avantages | Inconvénients |
|---|---|---|
| Toit du véhicule | Meilleure portée, moins de perturbations | Installation plus complexe, nécessite des supports adaptés |
| Arrière du véhicule | Installation simple, bon compromis pour la portée | Peut être perturbé par d’autres véhicules ou obstacles |
| Fenêtre latérale | Installation rapide, gain de place | Portée limitée, signal affecté par la carrosserie |
Branchement du micro et des haut-parleurs
Connectez le microphone à l’entrée prévue sur votre appareil CB, généralement identifiée par un connecteur spécifique. Assurez-vous que le câble est bien inséré et que les broches sont alignées correctement pour éviter toute mauvaise connexion. Le micro doit être fixé solidement pour garantir une communication claire.
Pour les haut-parleurs, vérifiez les sorties audio disponibles sur l’appareil CB. Reliez les fils des haut-parleurs aux bornes correspondantes, en respectant la polarité (positive et négative). Un mauvais branchement peut affecter la qualité du son ou endommager l’équipement.
Conseil pratique : Si vous utilisez un câble pour les haut-parleurs, optez pour un câble blindé pour réduire les interférences et améliorer la clarté du son.
Testez ensuite la qualité du son et ajustez le volume si nécessaire. En cas de distorsion, vérifiez que les connexions sont bien serrées et qu’il n’y a pas de court-circuit.
Réglage de l’alimentation électrique pour éviter les surcharges
Pour éviter les surcharges, utilisez un régulateur de tension de qualité. Choisissez un modèle avec une capacité adaptée à la puissance maximale de votre radio CB. Installez-le près de la source d’alimentation pour une distribution optimale de l’énergie.
Vérifiez que les câbles d’alimentation sont de taille appropriée. Des câbles trop fins peuvent entraîner une perte d’énergie et une surchauffe. Optez pour des câbles de 10 AWG ou plus pour garantir une alimentation stable sans risques de surchauffe.
Installez un fusible de protection sur le circuit d’alimentation. Ce fusible doit correspondre à la capacité maximale de votre appareil. En cas de surcharge, il se déclenchera pour protéger votre équipement contre les dommages électriques.
Utilisez une alimentation stable et de qualité. Si possible, connectez votre radio CB à une batterie séparée et non à celle du véhicule, surtout si vous utilisez un amplificateur de puissance. Cela réduira les risques de surcharge sur le circuit principal.
Dépannage des problèmes courants de câblage CB
Vérifiez toujours les connexions de votre antenne. Une mauvaise connexion peut entraîner une réception faible ou aucune réception. Assurez-vous que le câble de l’antenne est bien fixé et que les connecteurs sont propres et non corrodés.
Si votre émetteur CB ne fonctionne pas correctement, vérifiez les câbles d’alimentation. Un câble mal connecté ou endommagé peut empêcher l’alimentation de l’appareil. Testez les fils avec un multimètre pour confirmer qu’il y a un courant suffisant.
Problème de faible réception
Une faible réception peut être liée à un mauvais raccordement de la masse de votre installation. Assurez-vous que le câble de masse est solidement fixé et qu’il est en contact avec une partie métallique du véhicule. Une mauvaise masse peut réduire la qualité du signal et affecter la performance de la radio.
Problème d’interférence
Les interférences sont souvent causées par des câbles mal blindés ou des installations incorrectes. Vérifiez l’intégrité des câbles et utilisez des câbles blindés de qualité pour éviter ce type de problème. L’isolement des câbles d’alimentation et des câbles d’antenne peut également aider à réduire les interférences.
Enfin, si les problèmes persistent, examinez les fusibles de votre installation. Un fusible grillé peut couper l’alimentation de votre radio, rendant l’équipement complètement inactif. Remplacez tout fusible endommagé et assurez-vous qu’il correspond à la valeur recommandée pour éviter d’endommager votre système CB.
