Pour un câblage rapide et précis d’un système audio dans un véhicule Chrysler, commencez par repérer les fils nécessaires au branchement de la radio. Assurez-vous d’utiliser un diagramme de câblage spécifique, qui vous évitera de devoir vous fier aux couleurs de fils standards, souvent variables d’un modèle à l’autre. Ce type de schéma vous permet de faire des connexions solides et sécurisées sans erreur.
Le diagramme de câblage est une ressource clé pour chaque projet de réparation ou d’installation. Il indique clairement quels fils se connectent aux différents composants du système audio. Recherchez toujours un schéma mis à jour pour éviter tout malentendu. Certains modèles Chrysler présentent des configurations de câblage particulières qui ne suivent pas toujours les codes de couleurs traditionnels, rendant un diagramme précis indispensable.
Assurez-vous que le diagramme choisi correspond à votre année et modèle exact de Chrysler pour garantir la bonne fonctionnalité du système. Avec un diagramme adapté, vous pourrez non seulement réaliser l’installation rapidement mais aussi éviter des risques liés aux erreurs de câblage. Un schéma bien détaillé vous permet de travailler en toute confiance, sans surprise lors du branchement des fils à la radio.

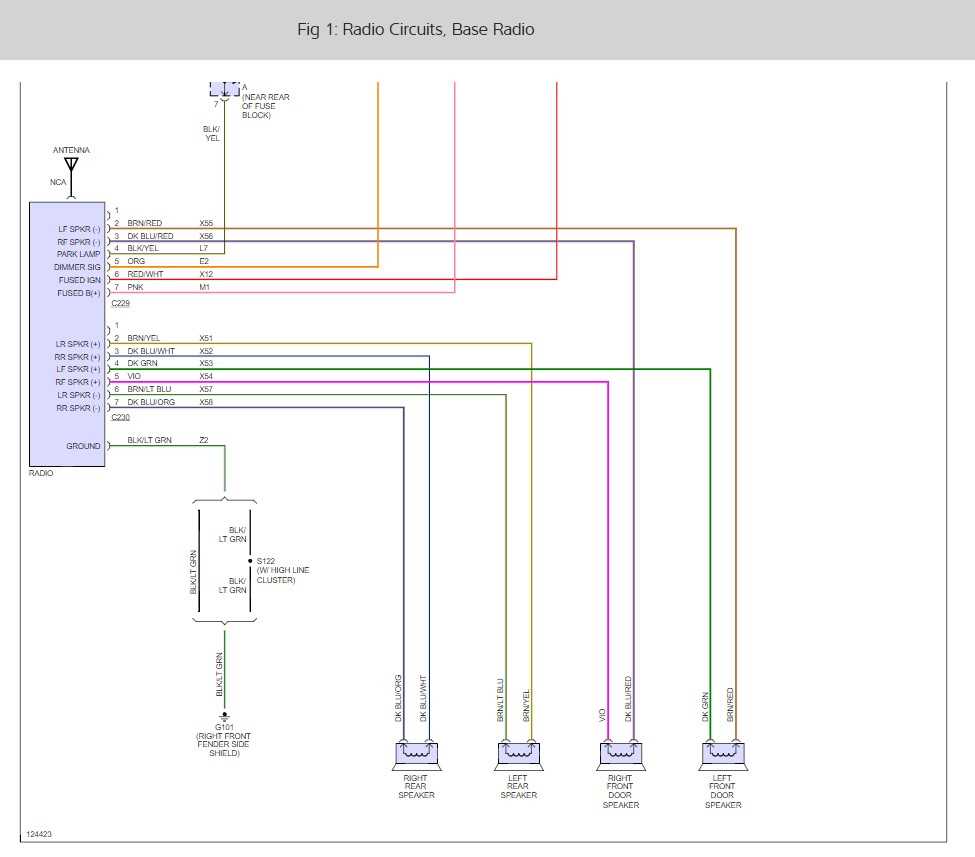

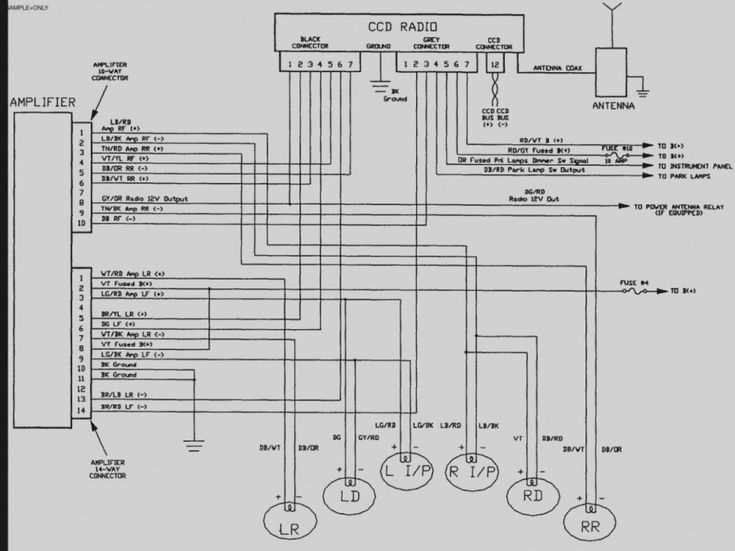

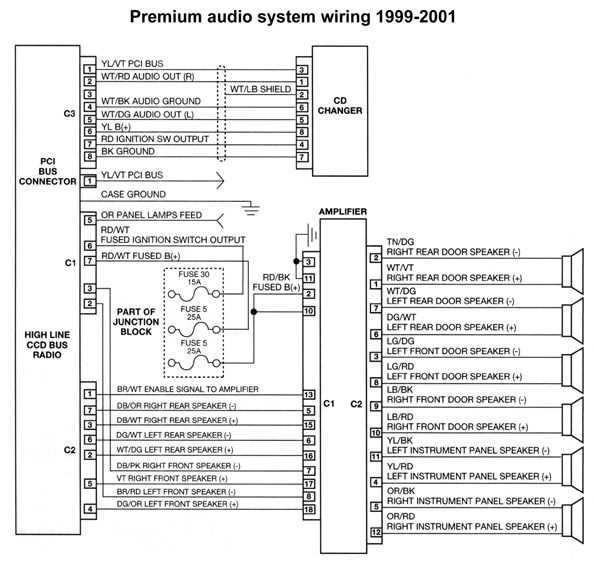

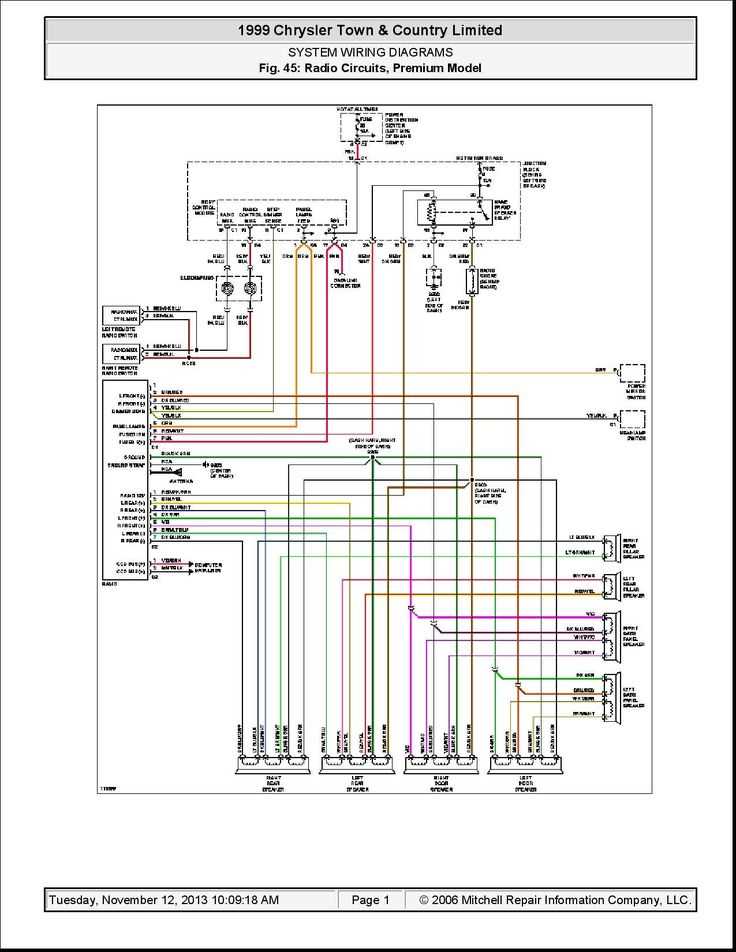

Schéma de câblage radio Chrysler sans code couleur
Pour connecter correctement une radio Chrysler sans code couleur, commencez par identifier les fils principaux. Le fil d’alimentation se trouve généralement en rouge et alimente l’appareil en courant lorsqu’il est mis sous tension. Le fil de mise à la terre, souvent noir, doit être connecté à une partie métallique du véhicule pour garantir la sécurité du circuit.
Connexions audio
Les fils pour les haut-parleurs sont essentiels pour une bonne qualité sonore. Les fils pour les haut-parleurs avant gauche et droit sont généralement en bleu et bleu clair, tandis que ceux pour les haut-parleurs arrière gauche et droit sont souvent en vert et violet. Veillez à bien respecter ces couleurs pour éviter toute confusion.
Connexion de l’antenne
Le fil de l’antenne est habituellement de couleur noire ou grise. Il est important de connecter ce fil à la borne appropriée de la radio pour assurer la réception correcte des signaux radio.
Si vous ne trouvez pas de code couleur standard dans le véhicule, consultez le manuel d’installation du modèle spécifique de la radio Chrysler ou utilisez un multimètre pour tester chaque fil. L’identification correcte de chaque connexion est cruciale pour une installation réussie et fonctionnelle.
Comprendre les bases du câblage radio
Lorsque vous installez ou réparez un système radio dans une voiture, comprendre le câblage est indispensable. Chaque fil a une fonction spécifique, et il est crucial de savoir comment les relier correctement. Assurez-vous de connaître les codes de couleurs associés à chaque fil pour éviter toute confusion. Par exemple, le fil rouge est généralement utilisé pour l’alimentation, tandis que le noir représente la masse.
Vérifiez toujours les spécifications du fabricant pour garantir une installation sécurisée. Le diagramme de câblage est souvent fourni avec les radios et peut varier selon les modèles, alors prenez le temps de le consulter. En cas de doute, un testeur de continuité peut vous aider à identifier les fils de manière précise.
Il est également important de prêter attention aux fils des haut-parleurs. Ils sont souvent de différentes couleurs pour faciliter le branchement correct. Assurez-vous que chaque fil est connecté au bon haut-parleur, en respectant les polarités. Une installation correcte permettra non seulement de faire fonctionner la radio, mais aussi d’assurer une qualité sonore optimale.
Identification des fils de la radio Chrysler
Pour identifier correctement les fils de votre autoradio Chrysler, commencez par localiser le faisceau de câblage principal. Ce dernier est souvent relié à un connecteur ISO standard, facilitant l’identification des couleurs et de leur fonction.
Couleurs et fonctions des fils
Les fils de votre radio Chrysler sont généralement codés par couleur. Chaque couleur correspond à une fonction précise, et connaître cette correspondance vous permettra de brancher les câbles de manière sécurisée. Voici les correspondances les plus courantes :
| Couleur | Fonction |
|---|---|
| Rouge | Alimentation principale (Acc) |
| Jaune | Alimentation permanente (Batterie) |
| Noir | Masse (Terre) |
| Bleu | Alimentation antenne ou télécommande (ant.) |
| Violet | Sortie haut-parleur arrière droit |
| Violet/Blanc | Sortie haut-parleur arrière gauche |
| Vert | Sortie haut-parleur avant gauche |
| Vert/Blanc | Sortie haut-parleur avant droit |
Conseils pour l’installation
Pour une installation réussie, assurez-vous de couper l’alimentation avant de connecter les fils. Vérifiez les connexions deux fois pour éviter toute erreur de câblage. L’utilisation d’un multimètre peut être utile pour confirmer la fonction des fils si vous avez des doutes.
Branchement de l’alimentation et de la mise à la terre
Commencez par connecter le fil d’alimentation positif (généralement de couleur rouge) à la borne correspondante du connecteur de votre autoradio Chrysler. Assurez-vous qu’il est bien fixé pour garantir un contact solide. Le fil négatif (souvent noir) doit être relié à la borne de mise à la terre du véhicule. Une mauvaise connexion à la mise à la terre peut entraîner des dysfonctionnements électriques ou des bruits indésirables dans le système audio.
Vérifiez que le fil de mise à la terre est bien ancré à une partie métallique non peinte de la carrosserie de la voiture. Si nécessaire, nettoyez la surface pour éliminer la rouille ou la saleté qui pourrait nuire à la conductivité. Il est recommandé d’utiliser un boulon et une rondelle pour assurer une connexion robuste.
Une fois ces connexions établies, vérifiez à l’aide d’un multimètre que vous avez bien une tension correcte avant de brancher d’autres fils. Cela évite les risques de court-circuit et assure un fonctionnement optimal du système. Rappelez-vous que l’alimentation et la mise à la terre sont les bases du bon fonctionnement de l’autoradio et d’autres composants électroniques de la voiture.
Connexion des haut-parleurs avec précision
Pour garantir une qualité sonore optimale, commencez par identifier les fils de votre système audio. Le fil de chaque haut-parleur doit être connecté à l’emplacement correct sur le connecteur. Vérifiez les couleurs des fils et associez-les à celles indiquées dans le schéma de câblage, notamment pour éviter les inversions de polarité.
Connexion des fils de haut-parleurs
Les fils doivent être insérés dans les bornes avec soin. Si les connecteurs sont de type « à pince », assurez-vous que les fils sont bien fixés pour éviter les faux contacts. Dans le cas de connecteurs à vis, serrez-les fermement sans excès pour ne pas endommager les fils. Ne laissez pas les brins de fil dépassants, car cela pourrait créer des courts-circuits.
Vérification de la polarité
La polarité des haut-parleurs est un aspect essentiel pour éviter une distorsion sonore. Assurez-vous que le fil positif (souvent rouge) est connecté à la borne positive du haut-parleur, et le fil négatif (souvent noir) à la borne négative. Une inversion pourrait nuire à l’image stéréo et provoquer une annulation des sons dans certaines fréquences.
Test des connexions pour une installation correcte
Vérifiez chaque fil de connexion avant de procéder à l’installation de votre autoradio. Utilisez un multimètre pour tester la continuité des fils. Assurez-vous que les fils d’alimentation sont correctement reliés à la source d’énergie et que les câbles de masse sont bien connectés à une surface métallique propre et sans peinture.
Contrôlez la qualité de la connexion entre les fils et les bornes. Une connexion faible ou mal serrée peut entraîner des dysfonctionnements. Lorsque vous connectez les câbles aux différentes prises, assurez-vous qu’ils s’enclenchent fermement pour éviter tout faux contact.
Vérifiez également la polarité des fils, surtout pour les enceintes et les câbles d’alimentation. Une inversion de polarité peut entraîner une mauvaise qualité sonore ou des courts-circuits. Si nécessaire, utilisez un testeur de polarité pour confirmer que chaque fil est correctement installé.
Testez le fonctionnement de l’autoradio après avoir effectué les connexions. Allumez le véhicule et assurez-vous que l’alimentation, les haut-parleurs et les autres fonctionnalités fonctionnent correctement. En cas de problème, revérifiez chaque étape et assurez-vous que tous les câbles sont bien connectés.
Solutions aux problèmes courants de câblage
Pour résoudre les problèmes de câblage d’un autoradio Chrysler, commencez par vérifier les connexions de chaque fil. Voici quelques solutions pour les problèmes fréquents :
- Problème : Pas de son ou faible son
Vérifiez que les fils des haut-parleurs sont correctement connectés. Si le problème persiste, testez le fil d’alimentation de l’amplificateur et les fusibles. Un mauvais contact peut entraîner une perte de son. - Problème : L’autoradio ne s’allume pas
Vérifiez que l’alimentation et la masse sont correctement branchées. Assurez-vous que le fusible de l’unité est en bon état et remplacez-le si nécessaire. Parfois, un problème de mise à la terre peut empêcher l’allumage. - Problème : Interférences ou bruit de fond
Assurez-vous que les câbles d’alimentation et de signal sont bien séparés. Les interférences peuvent survenir si les câbles sont trop proches les uns des autres, notamment le câble d’alimentation et le câble de signal de l’antenne. - Problème : Mauvais fonctionnement des commandes au volant
Vérifiez la connexion du fil de commande au volant. Si votre autoradio est compatible, assurez-vous que le câblage est bien raccordé et que les adaptateurs nécessaires sont en place.
Ces solutions permettent souvent de résoudre les problèmes de base. Si les dysfonctionnements persistent, il peut être nécessaire de consulter un professionnel pour un diagnostic plus approfondi. Le câblage incorrect ou endommagé peut entraîner des pannes répétées, il est donc important de vérifier l’intégrité de tous les fils régulièrement.
