Pour connecter un autoradio dans un Dodge Ram, il est essentiel d’utiliser le bon faisceau de câblage. Commencez par identifier les fils correspondant à l’alimentation, à la masse et à l’audio. Le fil d’alimentation doit être connecté au terminal rouge, tandis que le fil de masse se branche sur le terminal noir. Les fils audio sont généralement codés par couleur : le rouge pour l’audio droit et le blanc pour l’audio gauche. Assurez-vous que les connexions sont sécurisées et que le faisceau de câblage est correctement branché à l’autoradio. Cela évitera des problèmes de son et d’alimentation lors de l’installation.
Il est recommandé de vérifier les connexions à l’aide d’un multimètre avant de brancher l’appareil. Vérifiez également la compatibilité du faisceau avec le modèle de votre Dodge Ram pour éviter toute confusion. Les autoradios modernes peuvent nécessiter des adaptateurs supplémentaires, notamment si votre véhicule possède des options comme le contrôle au volant ou la connectivité Bluetooth. Prenez soin de respecter les spécifications pour un montage sans erreur.

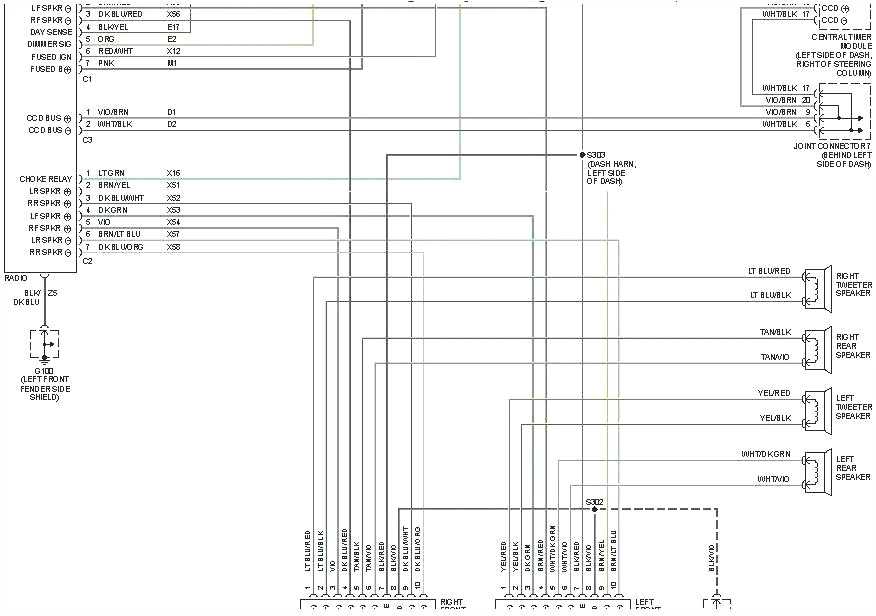

- Schéma de câblage du faisceau de radio pour Dodge Ram
Pour connecter une radio à votre Dodge Ram, commencez par identifier les câbles principaux du faisceau. Le faisceau de câblage est composé de fils colorés qui correspondent à des fonctions spécifiques. Assurez-vous de bien repérer chaque fil avant de procéder à la connexion.
Connexions principales
Le câble d’alimentation, généralement de couleur rouge, doit être raccordé à la borne positive de la batterie. Le fil noir, souvent utilisé pour la masse, se connecte à un point de mise à la terre du véhicule. Pour la sortie audio, les fils jaunes et blancs sont souvent utilisés pour les haut-parleurs gauche et droit, tandis que les fils verts et violets sont destinés à l’alimentation des haut-parleurs arrière.
Précautions lors de l’installation
Avant d’effectuer toute connexion, vérifiez la documentation spécifique à votre modèle de Dodge Ram, car certaines variantes peuvent avoir des différences dans le schéma de câblage. Utilisez des outils adaptés pour éviter d’endommager les fils. Assurez-vous également de sécuriser les connexions à l’aide de connecteurs ou de pinces appropriées pour garantir une installation fiable.
Pour identifier les fils dans le faisceau de votre Dodge Ram, commencez par localiser le schéma de câblage spécifique à votre modèle et année. Ce schéma vous fournira une cartographie détaillée des fils, y compris leurs couleurs et fonctions respectives.
1. Vérifier les couleurs des fils
Les couleurs des fils sont souvent le premier indice pour leur identification. Par exemple, le fil rouge est généralement associé à l’alimentation, tandis que le fil noir est un commun ou une masse. Si plusieurs fils ont des couleurs similaires, assurez-vous de vérifier leurs codes de fonction sur le schéma avant de procéder à toute connexion.
2. Utiliser un testeur de continuité
Un testeur de continuité peut être utilisé pour confirmer la fonction de chaque fil. En testant chaque connexion, vous pouvez vérifier que le fil est bien connecté et qu’il n’y a pas de court-circuit avant de l’utiliser dans le montage de votre système audio.
Une fois les fils identifiés, prenez soin de les marquer si nécessaire pour éviter toute confusion lors de l’installation de nouveaux composants ou lors de la réparation du faisceau.
Commencez par débrancher la batterie de votre véhicule pour éviter tout risque de court-circuit pendant l’intervention. Cela permet de travailler en toute sécurité.
Retirer le panneau de la console centrale
Utilisez un tournevis ou un outil en plastique pour retirer délicatement le panneau qui entoure l’unité de radio. Faites attention à ne pas endommager les clips en plastique. Une fois le panneau retiré, vous aurez accès aux vis qui maintiennent l’unité en place.
Dévisser l’unité
Dévissez les vis qui maintiennent l’unité radio dans le tableau de bord. Ces vis peuvent être visibles ou cachées derrière le panneau. Retirez-les soigneusement.
Débrancher les connecteurs
- Une fois l’unité enlevée, localisez les câbles qui la connectent à l’alimentation et aux autres composants du véhicule.
- Appuyez sur les onglets de chaque connecteur pour les débrancher. Faites attention à ne pas forcer sur les câbles pour éviter de les endommager.
- Déconnectez également les câbles d’antenne si nécessaire.
Une fois tous les connecteurs débranchés, l’ancienne unité est prête à être retirée définitivement. Vous pouvez maintenant procéder à l’installation de la nouvelle radio ou à toute autre modification nécessaire.
Après avoir installé une nouvelle radio dans votre Dodge Ram, il est crucial de connecter correctement le faisceau de câblage. Assurez-vous que toutes les connexions sont solides pour éviter tout dysfonctionnement. Suivez ces étapes pour une installation sans souci.
Commencez par identifier les câbles du faisceau qui correspondent aux différentes fonctions de la radio : alimentation, haut-parleurs, antenne, et contrôles. Vérifiez la correspondance des couleurs et des étiquettes avec le schéma de câblage fourni par le fabricant de la radio. Utilisez des connecteurs adaptés pour relier les fils, et veillez à isoler correctement chaque connexion pour éviter les courts-circuits.
Une fois les fils raccordés, testez la radio avant de fixer le faisceau dans le tableau de bord. Allumez le véhicule et vérifiez la réception du signal audio et la fonctionnalité des boutons de commande. Si tout fonctionne correctement, vous pouvez fixer le faisceau et installer la radio dans son emplacement définitif.
| Couleur du câble | Fonction |
|---|---|
| Rouge | Alimentation principale |
| Jaune | Alimentation de la mémoire |
| Noir | Terre |
| Orange | Contrôle de l’éclairage |
| Bleu | Sortie d’antenne |
Assurez-vous que le faisceau est bien sécurisé et qu’aucun fil n’est sous tension avant de finaliser l’installation. Si vous avez des doutes, n’hésitez pas à consulter un professionnel pour garantir une installation fiable et sûre.
Un des problèmes fréquents lors du câblage d’une radio Dodge Ram est la mauvaise connexion des fils. Si les câbles sont mal connectés ou mal isolés, cela peut provoquer des courts-circuits ou un fonctionnement incorrect du système audio. Il est crucial de suivre scrupuleusement le diagramme de câblage pour éviter ces erreurs.
1. Mauvaise identification des fils
Les fils peuvent parfois être mal identifiés, surtout si des modifications ont été apportées au câblage d’origine. Pour éviter cette situation, utilisez un testeur de fil ou un multimètre afin de vérifier chaque connexion avant de l’attacher à la radio. Cela permet de s’assurer que chaque fil correspond correctement aux fonctions qu’il doit remplir.
2. Problèmes d’alimentation
Un autre problème courant est le manque d’alimentation ou l’alimentation instable. Vérifiez que la connexion de la batterie est bien effectuée et que les fils d’alimentation sont en bon état. Si l’alimentation est intermittente, cela peut causer des redémarrages aléatoires de la radio ou une absence de son.
Testez chaque fonction de la radio immédiatement après l’installation. Allumez l’appareil pour vérifier s’il s’allume sans problème. Si la radio ne répond pas, vérifiez les connexions de l’alimentation et du câblage. Assurez-vous que les fils sont bien connectés et qu’aucun fil n’est mal fixé ou coupé.
Contrôlez les réglages du volume, des stations et des commandes principales. Si la radio capte des stations mais que la qualité du son est faible ou interrompue, examinez l’antenne. Une mauvaise réception peut indiquer un mauvais branchement ou un défaut d’antenne.
Testez aussi les fonctionnalités supplémentaires comme Bluetooth ou le système GPS, si applicable. Assurez-vous que ces options s’activent correctement et communiquent sans problème avec d’autres appareils. Si un problème persiste, vérifiez la compatibilité des câbles et des connecteurs utilisés.
Enfin, effectuez un dernier contrôle pour vérifier si la radio fonctionne correctement avec le système électrique du véhicule. Si l’éclairage du tableau de bord ou d’autres appareils sont affectés, examinez les câblages pour détecter toute anomalie.
Pour réparer un câblage défectueux dans le faisceau de radio d’un Dodge Ram, commencez par isoler le problème en vérifiant les connexions électriques et les fils endommagés. Il est conseillé d’utiliser un multimètre pour tester la continuité des câbles et identifier les sections défectueuses.
- Identifier la source du problème : Vérifiez les connexions principales de la radio, ainsi que les fils d’alimentation et de mise à la terre. Si une connexion est lâche ou rouillée, elle peut être la cause de l’interruption du signal.
- Réparer les fils endommagés : Si un fil est coupé ou usé, coupez la section défectueuse et dénudez les fils restants. Reliez-les à l’aide de connecteurs de qualité ou soudez-les soigneusement pour garantir une connexion solide.
- Utiliser du ruban isolant : Après avoir réparé les câbles, enroulez les zones exposées avec du ruban isolant pour éviter les courts-circuits ou l’usure future.
- Vérification après réparation : Une fois la réparation effectuée, testez le faisceau en reconnectant la radio et en vérifiant la fonctionnalité de chaque composant. Assurez-vous que le son est clair et que toutes les fonctionnalités de la radio sont opérationnelles.
Les réparations doivent être effectuées avec soin pour éviter des dommages supplémentaires. Si vous avez des doutes, consultez un professionnel pour un diagnostic plus approfondi.

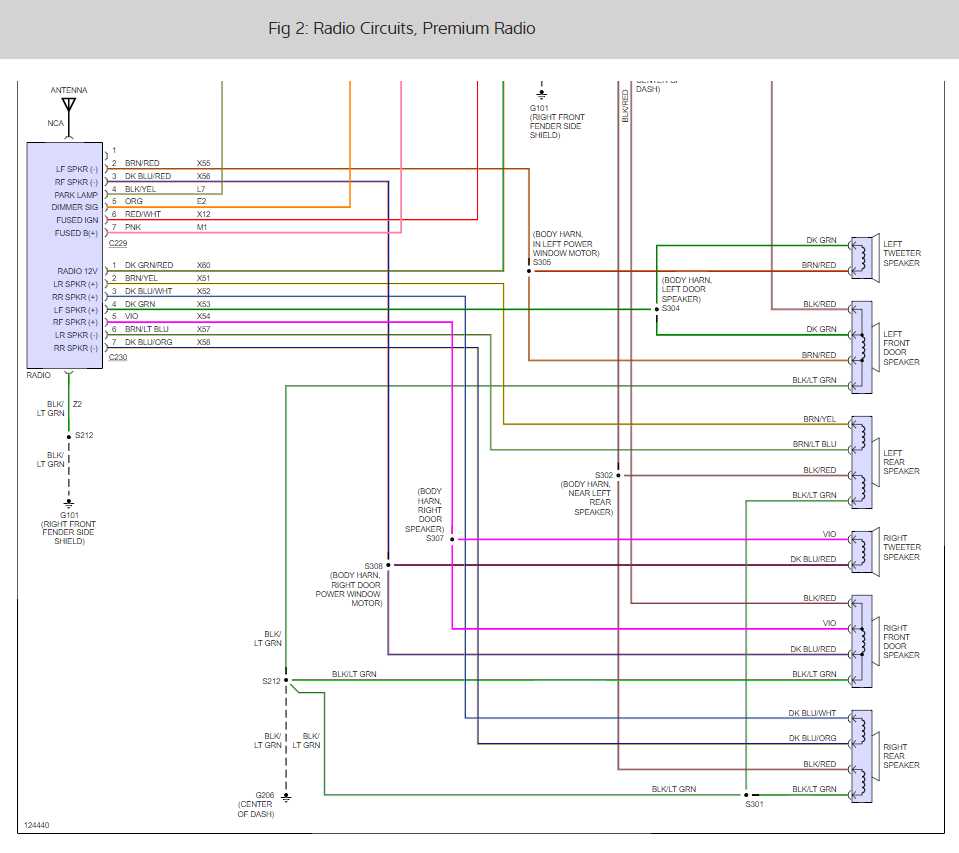

Wiring diagram du faisceau pour radio Dodge Ram
Pour connecter correctement le faisceau de câblage de votre radio Dodge Ram, commencez par identifier les fils principaux. Chaque fil doit être connecté à son correspondant exact pour éviter des dysfonctionnements. Assurez-vous que le fil d’alimentation est bien branché à la batterie et que le fil de masse est relié à une surface métallique du véhicule. Les fils pour les haut-parleurs doivent être connectés aux bornes correspondantes de la radio et des haut-parleurs.
Vérifiez les couleurs des fils pour assurer une correspondance précise. Un mauvais raccordement peut provoquer des courts-circuits ou des interruptions dans le fonctionnement. Utilisez un testeur de circuit pour vérifier chaque connexion avant de fixer le tout définitivement. Une fois les câbles connectés, effectuez un test de fonctionnement pour vous assurer que tout fonctionne correctement.
