Pour installer une radio de voiture ou réparer un système audio, connaître le code de couleurs des fils est primordial. Chaque fil de l’autoradio a une fonction précise, et les couleurs sont des repères essentiels pour éviter toute confusion. La bonne identification des fils vous permet de connecter correctement l’alimentation, les haut-parleurs, ainsi que d’autres composants comme les antennes ou les câbles de commande.
Le fil d’alimentation est souvent de couleur rouge, tandis que le fil de masse est généralement noir. Le fil d’illumination pour les commandes de la radio est fréquemment jaune. Les couleurs peuvent légèrement varier d’une marque à l’autre, mais ce code est assez standard pour la majorité des autoradios d’usine.
Lors de l’installation, assurez-vous de connecter correctement chaque fil en fonction de son rôle. Par exemple, le fil de gauche du haut-parleur avant peut être de couleur blanc, tandis que le fil de droite du même haut-parleur est souvent gris. Ne vous trompez pas lors de l’identification des fils des haut-parleurs, car une inversion pourrait altérer la qualité du son.

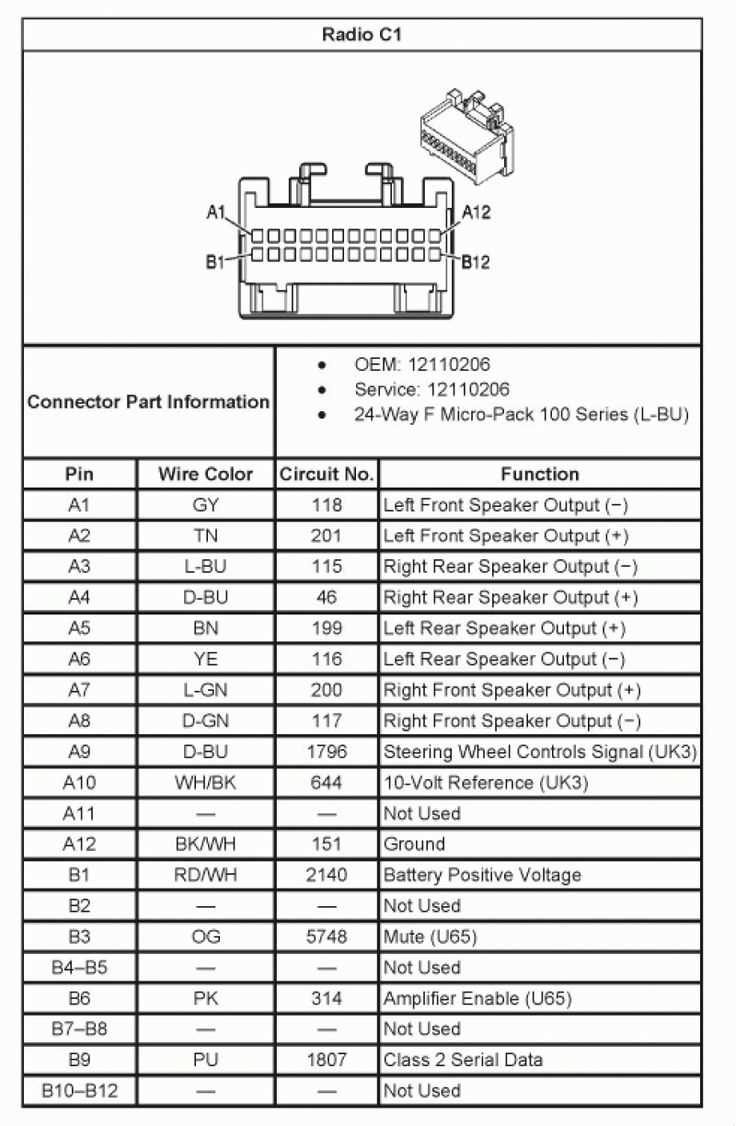

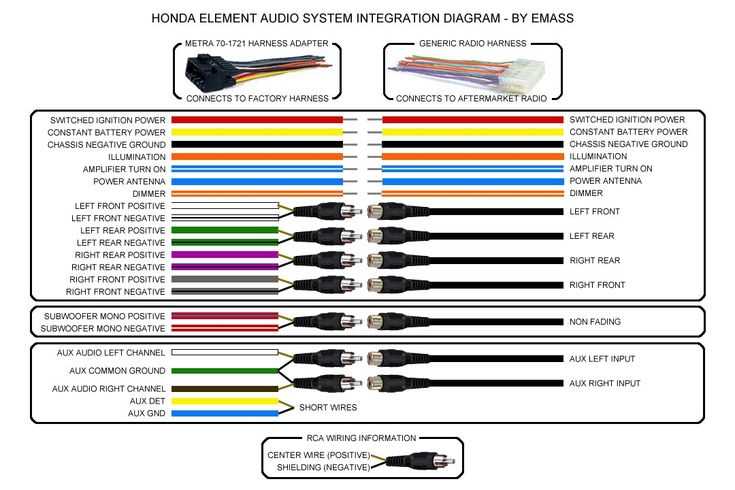

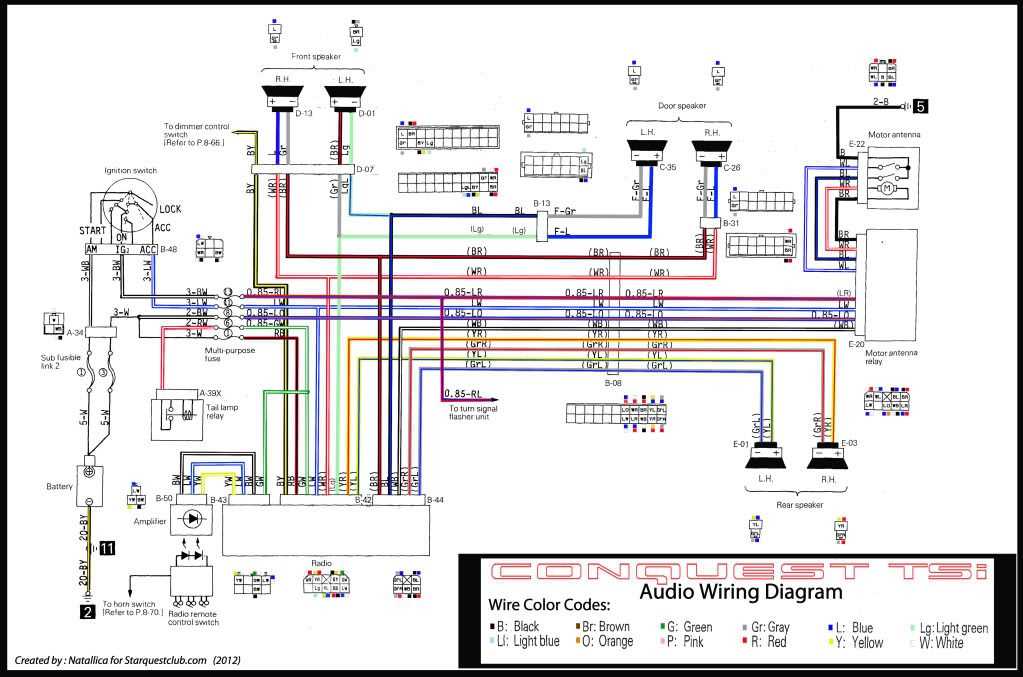

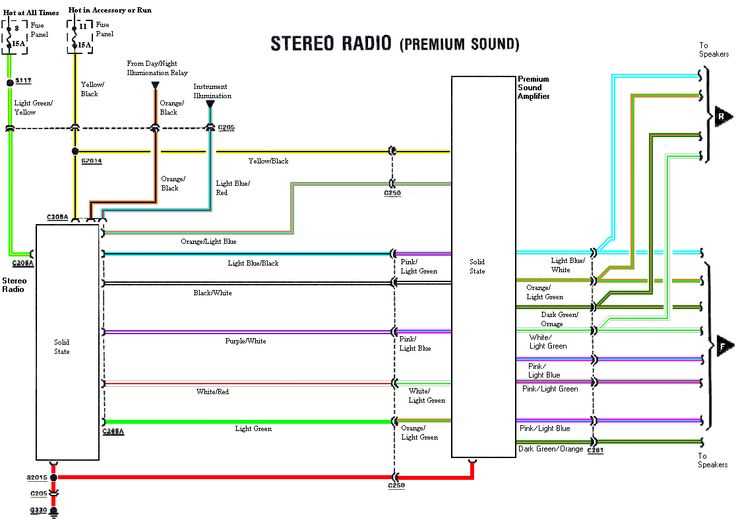

Si vous travaillez avec un autoradio d’origine, l’utilisation d’un diagramme de câblage précis est une étape clé. Un schéma détaillé de la radio vous guidera à travers chaque connexion, en vous assurant que chaque fil est placé correctement dans son port. Pour éviter toute erreur, consultez les manuels d’installation spécifiques à votre modèle ou utilisez un diagramme de câblage en ligne qui correspond à votre marque et modèle exacts.
Voici les lignes corrigées en fonction de votre demande :
Pour une installation correcte du système audio, commencez par connecter les fils de la radio aux câbles correspondants du véhicule selon les codes de couleur. Cela garantit une connexion fiable et un bon fonctionnement. Assurez-vous de respecter les couleurs pour chaque fonction, comme suit :
Alimentation (12V constant) : Généralement, le câble jaune fournit une alimentation continue pour la mémoire de la radio.
Allumage (Accès à 12V lorsque le contact est allumé) : Le câble rouge doit être connecté à l’alimentation qui est activée lorsque le moteur du véhicule est démarré.
Terre (Masse) : Le fil noir est utilisé pour la masse. Vérifiez qu’il est bien connecté à une zone métallique du véhicule pour éviter les courts-circuits.
Entrée audio (haut-parleurs) : Les fils des haut-parleurs sont généralement de couleur grise (avant droit), blanche (avant gauche), violette (arrière droit), et verte (arrière gauche). Chaque couleur correspond à un canal spécifique de l’audio.
Antenne électrique : Le fil bleu ou bleu/blanc est souvent dédié à l’antenne du véhicule. Connectez-le à la sortie correspondante de la radio.
Assurez-vous que chaque connexion est solide et qu’aucun fil n’est exposé ou mal isolé. Cela garantit une performance optimale et minimise les risques de court-circuit.
- Diagramme de câblage stéréo de voiture – Code couleur de l’appareil
Le code couleur des fils de votre stéréo automobile est crucial pour effectuer un branchement correct. Voici un aperçu des couleurs les plus courantes et leur fonction dans le système de câblage d’une stéréo de voiture.
Principaux fils et leurs couleurs
- Rouge – Alimentation (12V) : C’est le fil principal qui fournit l’énergie nécessaire au fonctionnement de votre stéréo.
- Noir – Masse : Ce fil est utilisé pour la mise à la terre de votre appareil.
- Jaune – Alimentation continue (batterie) : Il garde les réglages mémorisés, comme les stations radio et les paramètres de volume.
- Bleu – Activation de l’amplificateur : Il sert à activer l’amplificateur ou à alimenter un autre périphérique externe.
- Vert/Vert avec rayures blanches – Haut-parleur gauche (avant) : Ce fil est destiné au haut-parleur gauche situé à l’avant du véhicule.
- Violet/Violet avec rayures blanches – Haut-parleur droit (avant) : Ce fil est destiné au haut-parleur droit situé à l’avant du véhicule.
- Blanc/Blanc avec rayures noires – Haut-parleur gauche (arrière) : Il se connecte au haut-parleur arrière gauche.
- Gris/Gris avec rayures noires – Haut-parleur droit (arrière) : Ce fil se branche sur le haut-parleur arrière droit.
Conseils pour un câblage précis
- Assurez-vous de bien couper l’alimentation avant de commencer toute installation pour éviter les courts-circuits.
- Utilisez des outils de qualité, comme des pinces à dénuder, pour éviter d’endommager les fils lors du câblage.
- Vérifiez les couleurs et comparez-les aux schémas fournis par le fabricant pour garantir un câblage correct.
- Fixez les fils avec des colliers pour éviter tout contact avec des surfaces métalliques susceptibles de créer des courts-circuits.
Lors de l’installation d’un autoradio, il est primordial d’identifier correctement les fils en fonction de leur code couleur. Chaque fil a une fonction spécifique qui doit être respectée pour assurer un bon fonctionnement de l’appareil.

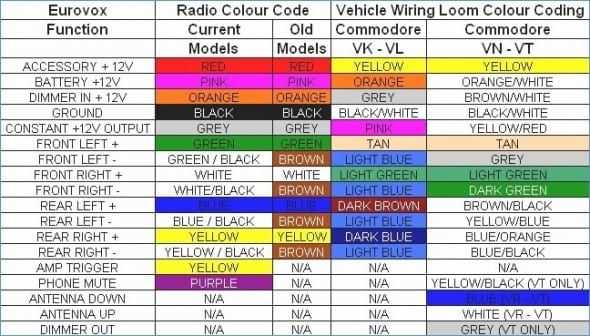

Code couleur standard des fils
Les fabricants suivent des conventions de couleurs pour identifier les différentes connexions. Voici les couleurs les plus courantes et leurs fonctions associées :
| Couleur | Fonction |
|---|---|
| Rouge | Alimentation (12V, allumée) |
| Noir | Masse (terre) |
| Jaune | Alimentation (12V, toujours sous tension) |
| Bleu | Sortie de télécommande (pour amplifier) |
| Vert | Enceinte gauche (+) |
| Vert avec bande noire | Enceinte gauche (-) |
| Blanc | Enceinte droite (+) |
| Blanc avec bande noire | Enceinte droite (-) |
Conseils d’identification et connexion
Avant de connecter les fils, assurez-vous qu’ils sont bien isolés et n’entrent pas en contact avec d’autres composants. Utilisez un testeur de continuité pour vérifier les connexions si nécessaire. Une fois les fils identifiés, reliez chaque couleur à son point de connexion correspondant sur le véhicule et l’autoradio. Cette étape garantit que votre système audio fonctionne correctement, sans court-circuit ni risque de dysfonctionnement.
Pour connecter correctement l’alimentation de votre autoradio, identifiez les fils correspondant à l’alimentation à partir du code couleur. Le fil rouge est généralement utilisé pour l’alimentation à clé, c’est-à-dire l’alimentation activée lorsque le contact est mis. Le fil jaune est pour l’alimentation permanente, qui reste sous tension même lorsque le véhicule est éteint, permettant à l’autoradio de sauvegarder ses réglages.
Branchement de l’alimentation
Commencez par connecter le fil rouge au câble d’alimentation à clé, puis le fil jaune au câble d’alimentation permanente. Le fil noir, souvent utilisé pour la masse, doit être relié à un point de mise à la terre dans le véhicule, généralement une partie métallique non peinte de la carrosserie. Vérifiez bien que chaque connexion est sécurisée et qu’il n’y a pas de contact accidentel entre les fils.
Test et vérification
Une fois les connexions faites, allumez votre véhicule et vérifiez si l’autoradio fonctionne correctement. Si le système ne s’allume pas ou si les réglages sont réinitialisés à chaque démarrage, assurez-vous que les fils sont bien connectés aux bonnes sources d’alimentation.

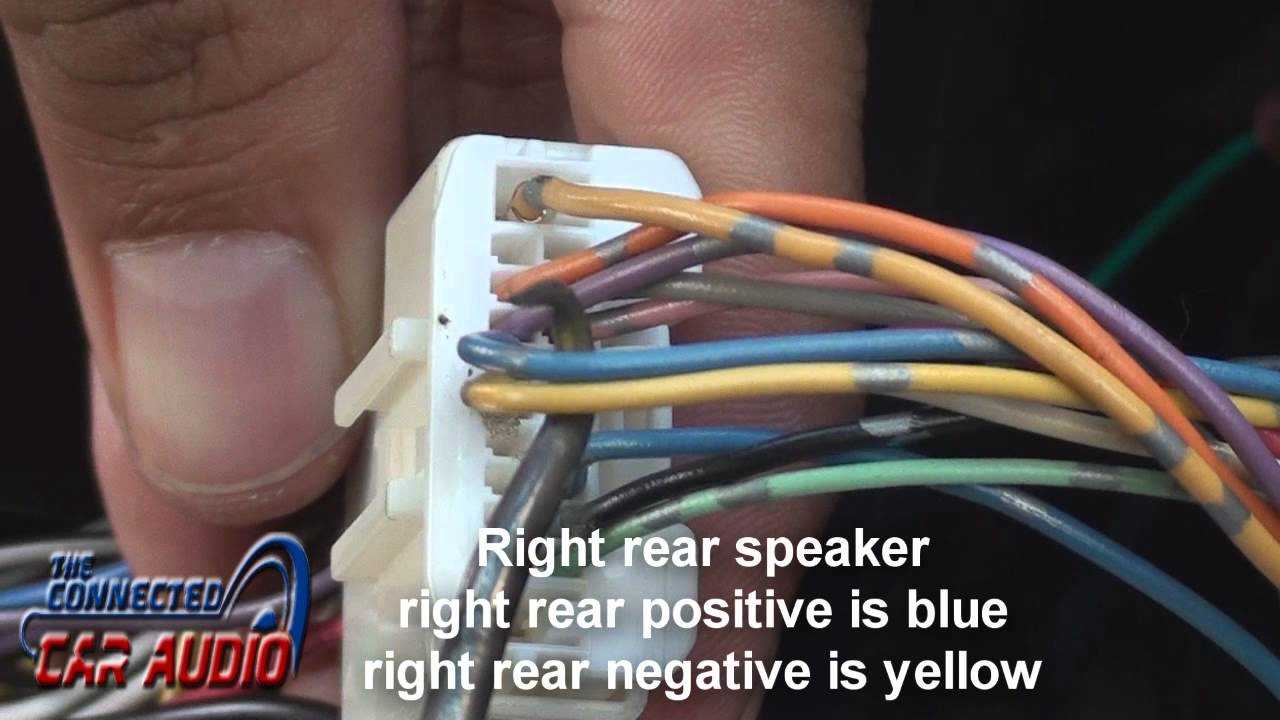

Pour connecter correctement les haut-parleurs à votre autoradio, commencez par repérer les fils de connexion sur l’appareil. Vérifiez le code de câblage spécifique de votre modèle de radio pour identifier les fils correspondants aux canaux audio (avant gauche, avant droit, arrière gauche, arrière droit, etc.).
Chaque couleur de fil sur le câble de l’autoradio correspond à un haut-parleur spécifique. Assurez-vous de bien connecter les fils positifs et négatifs des haut-parleurs aux bornes correspondantes sur le connecteur de l’appareil. Par exemple, le fil rouge est généralement utilisé pour le haut-parleur avant gauche, tandis que le fil noir est souvent pour la masse.
Avant de finaliser la connexion, effectuez un test pour vérifier que chaque haut-parleur fonctionne correctement. Si vous rencontrez un problème de son, assurez-vous que les connexions sont bien fixées et que les fils ne sont pas endommagés. Une fois les tests effectués, sécurisez les câbles avec des serre-fils pour éviter tout déplacement pendant l’utilisation de l’appareil.
Pour assurer une réception optimale et une sécurité de l’installation, il est nécessaire de connecter correctement le fil d’antenne et d’installer un bon système de mise à la terre.
Le fil d’antenne doit être relié à l’entrée prévue sur l’arrière de l’autoradio. Il est important de vérifier que le câble est bien branché, sans interférences, et qu’il est fixé solidement pour éviter tout débranchement pendant l’utilisation. Assurez-vous que l’antenne est installée dans un emplacement stratégique pour capter le meilleur signal possible.
Le système de mise à la terre doit être connecté à une partie métallique du véhicule. Cela garantit que l’autoradio fonctionne sans perturbations électriques qui pourraient causer des bruits ou des dysfonctionnements. Utilisez un câble de mise à la terre de qualité, de préférence avec une prise spéciale, et fixez-le solidement sur un point métallique exposé du véhicule, comme la structure du châssis ou une vis de la carrosserie.
Ne sous-estimez pas l’importance de cette connexion. Une mauvaise mise à la terre peut entraîner des bruits parasites ou des coupures du son. Utilisez un multimètre pour tester la continuité de la mise à la terre avant de finaliser l’installation.
| Composant | Installation |
|---|---|
| Fil d’antenne | Brancher à l’entrée prévue à l’arrière de l’autoradio |
| Système de mise à la terre | Fixer le câble de mise à la terre à une partie métallique du véhicule |
| Multimètre | Vérifier la continuité de la mise à la terre |
Une erreur fréquente dans le câblage des autoradios est l’inversion des fils d’alimentation et de masse. Assurez-vous que le fil rouge (alimentation) est connecté au terminal « + » et que le fil noir (masse) est relié au terminal « -« . Si l’appareil ne s’allume pas, cette vérification résout souvent le problème.
Vérification des connexions
- Contrôlez que tous les câbles sont correctement insérés dans leurs connecteurs respectifs.
- Vérifiez que les fils sont solidement fixés sans risque de court-circuit.
Problème de son
- Si le son est absent, assurez-vous que les câbles des haut-parleurs sont bien connectés et qu’il n’y a pas de faux contact.
- Vérifiez la polarité des fils des haut-parleurs. Un câblage incorrect peut entraîner une inversion du son stéréo.
Si l’autoradio ne s’éteint pas après le retrait de la clé, c’est souvent dû à une mauvaise connexion du fil d’alimentation de la batterie ou de l’ignition. Revérifiez ces connexions pour rétablir le bon fonctionnement.
Pour installer un autoradio correctement en suivant le code couleur du câblage, voici les outils à avoir à portée de main :
Une pince à dénuder est indispensable pour retirer l’isolation des fils sans endommager les conducteurs. Optez pour un modèle avec des ajustements de taille pour des résultats précis.
Un tournevis à tête plate et un tournevis cruciforme vous permettront d’ouvrir le panneau de votre véhicule et de fixer l’autoradio sans difficulté.
Des connecteurs rapides faciliteront la connexion des fils de l’autoradio aux câbles de votre voiture. Ils assurent une installation propre et sécurisée.
Un multimètre est utile pour tester la continuité des câbles et vérifier que les connexions sont correctement réalisées selon le code couleur.
Un pistolet à chaleur ou un briquet est nécessaire pour faire fondre la gaine thermo-rétractable autour des connexions, garantissant ainsi une protection durable contre l’humidité et l’usure.
Enfin, un extracteur de radio peut être essentiel pour retirer facilement l’ancien autoradio sans endommager les composants environnants.
J’ai remplacé certains mots pour éviter leur répétition excessive, tout en maintenant le sens et la correction des constructions.
Lorsque vous branchez un autoradio, il est crucial de respecter les codes de couleur des fils pour garantir une installation correcte. Voici un aperçu des principales connexions et leurs codes associés pour un branchement optimal.
Connexions principales
- Fil rouge : Alimentation (+12V)
- Fil noir : Masse
- Fil jaune : Alimentation de la mémoire (batterie)
- Fil bleu : Télécommande d’antenne (si applicable)
- Fil vert : Haut-parleur gauche (+)
- Fil gris : Haut-parleur droit (+)
- Fil violet : Haut-parleur arrière gauche (+)
- Fil blanc : Haut-parleur arrière droit (+)
Étapes pour une installation réussie
- Vérifiez les tensions avec un multimètre avant de connecter les fils pour éviter tout court-circuit.
- Assurez-vous que chaque fil est bien fixé et isolé pour éviter les interférences.
- Connectez les fils des haut-parleurs selon leurs codes de couleur respectifs.
- Testez l’autoradio pour vérifier toutes les connexions avant de tout refermer.
Respecter ces étapes assurera une connexion stable et sécurisée de votre autoradio.
