Avant de commencer l’installation de votre radio Kenwood dans votre véhicule, assurez-vous d’avoir le bon diagramme de câblage. Chaque modèle peut avoir des configurations spécifiques, et suivre un schéma précis garantit une installation correcte et sécurisée.
Identifiez les fils essentiels: les fils d’alimentation, de terre et de haut-parleur sont les principaux composants à connecter. Le fil rouge est souvent utilisé pour l’alimentation, tandis que le noir sert généralement pour la terre. Veillez à vérifier chaque fil à l’aide d’un multimètre pour éviter toute confusion.
Suivez les codes de couleurs standards: la plupart des modèles Kenwood suivent un code de couleurs assez cohérent. Par exemple, les fils de haut-parleur sont souvent marqués de couleurs spécifiques pour chaque canal (généralement bleu, gris, vert, etc.). Cela facilite l’assemblage et l’installation rapide.
Vérifiez les connexions avant de brancher: assurez-vous que toutes les connexions sont sécurisées avant de brancher la radio dans le véhicule. Utiliser un adaptateur de câblage universel peut simplifier l’intégration avec le câblage d’origine du véhicule.

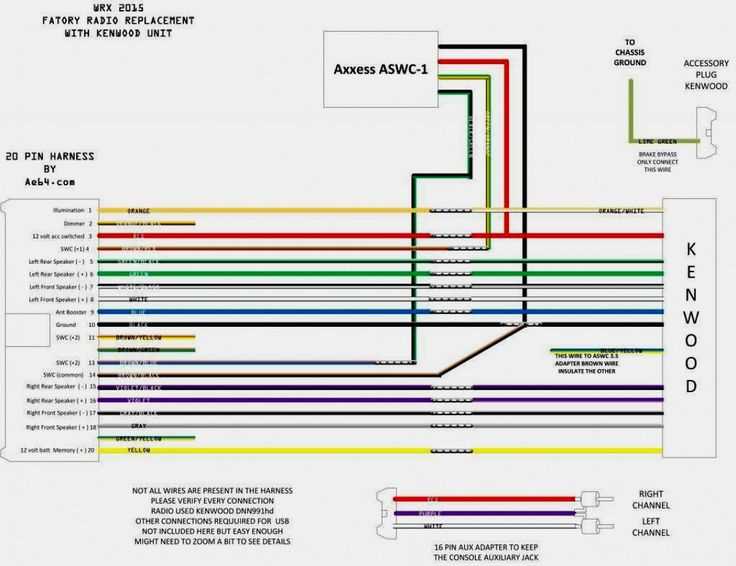

Schéma de câblage de radio automobile Kenwood
Pour connecter correctement votre radio automobile Kenwood, suivez les étapes ci-dessous. Assurez-vous de bien respecter l’ordre des fils et de vérifier la polarité des connexions pour éviter tout dommage à votre équipement.
Connexions principales
Le câblage de la radio Kenwood repose sur plusieurs fils essentiels. Commencez par identifier les connexions d’alimentation : le fil rouge pour l’alimentation après contact et le fil jaune pour l’alimentation directe. Le fil noir doit être relié à la masse (terre) du véhicule. Cette configuration garantit que la radio s’allume lorsque vous mettez le contact.
Connexions audio et haut-parleurs
Les fils des haut-parleurs sont souvent codés par couleur pour une installation facile. Reliez les fils correspondant à chaque haut-parleur, en veillant à la correspondance des couleurs. Les fils bleus ou bleus/ blancs sont destinés à l’antenne ou au signal de commande pour l’amplificateur externe, selon votre modèle.
Vérifiez toutes les connexions avant de brancher l’appareil, en vous assurant qu’il n’y a pas de fils dénudés qui pourraient provoquer un court-circuit. Vous pouvez utiliser un testeur pour confirmer les bonnes connexions et éviter des problèmes pendant l’utilisation.

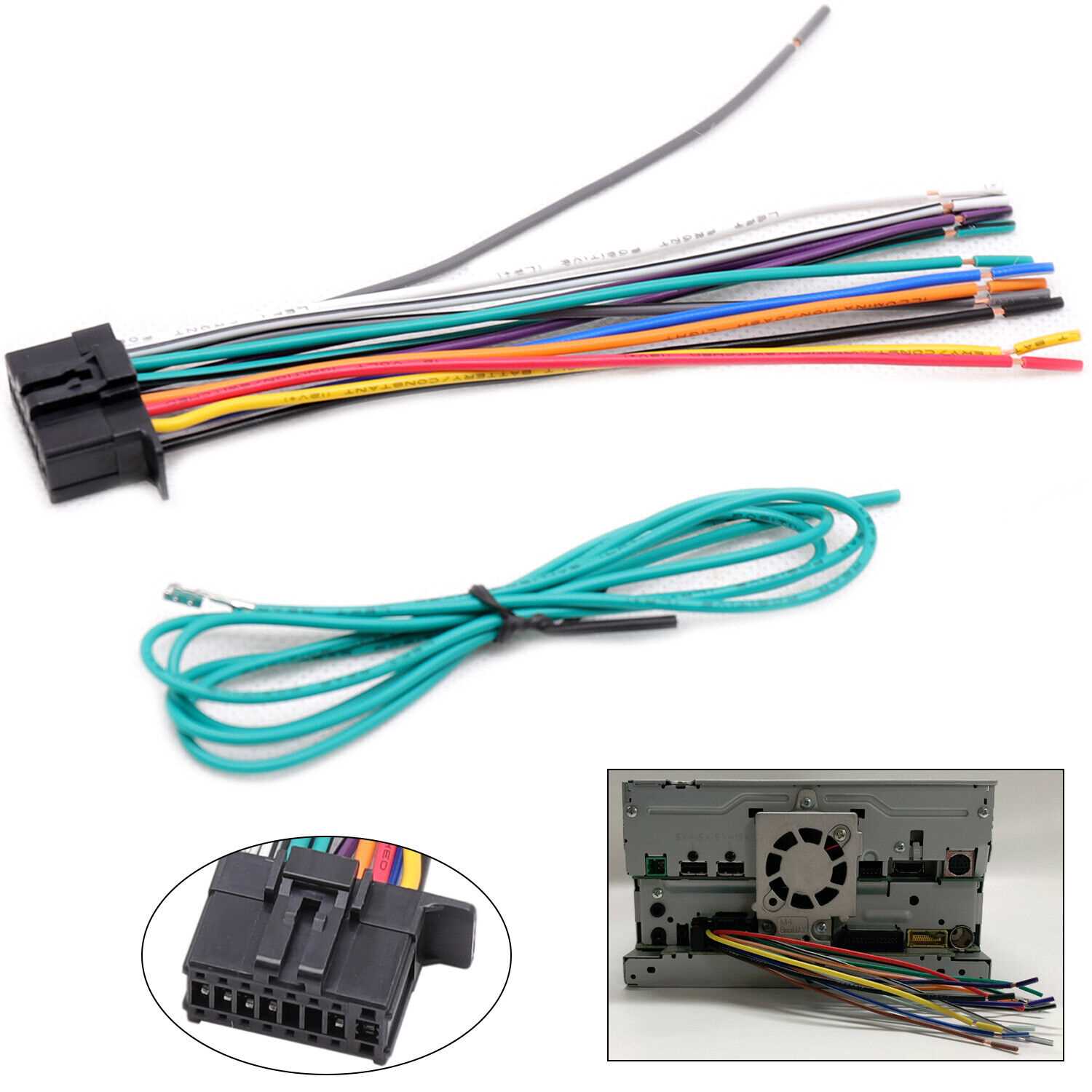

Identification des broches pour alimentation
La première étape consiste à repérer les broches d’alimentation sur le connecteur de votre autoradio Kenwood. Vous trouverez généralement deux broches principales : une pour l’alimentation positive (+12V) et une pour la mise à la masse (terre).
Broche d’alimentation positive
La broche pour l’alimentation positive se trouve souvent marquée d’un symbole « + » ou « BATT ». C’est celle qui reçoit l’alimentation principale de la batterie du véhicule. Assurez-vous de connecter cette broche à un câble qui distribue du 12V constant. Cette connexion est cruciale pour que votre autoradio fonctionne en permanence, même lorsque le moteur est éteint.
Broche de masse
La broche de masse, souvent marquée d’un symbole « – » ou « GND », doit être connectée à une partie métallique du châssis du véhicule. Elle permet de compléter le circuit électrique et d’assurer la stabilité du fonctionnement de l’appareil. Un mauvais raccordement à la masse peut provoquer des dysfonctionnements ou des interférences électriques.
Connexion des haut-parleurs à l’autoradio Kenwood
Pour connecter correctement les haut-parleurs à votre autoradio Kenwood, commencez par identifier les bornes de sortie de l’amplificateur sur l’autoradio. Chaque haut-parleur doit être raccordé aux bornes correspondantes, généralement marquées avec des chiffres ou des lettres spécifiques pour chaque canal (avant gauche, avant droit, arrière gauche, arrière droit).
Utilisez des câbles de qualité pour éviter toute interférence. Les câbles à haute résistance assurent une meilleure performance sonore. Connectez le fil positif (+) du haut-parleur à la borne positive de l’autoradio et le fil négatif (-) à la borne négative. Assurez-vous de bien isoler les connexions pour éviter les courts-circuits.
Fixation et gestion des câbles
Il est conseillé de fixer les câbles de manière sécurisée pour éviter tout mouvement pendant la conduite. Utilisez des attaches pour maintenir les câbles en place et évitez tout contact avec des parties métalliques du véhicule. Veillez à ce que les câbles ne soient pas tendus, ce qui pourrait entraîner des coupures ou des détériorations prématurées.
Tests après installation
Avant de finaliser l’installation, effectuez un test de son pour vérifier la qualité de la connexion. Si le son est faible ou déformé, revérifiez les connexions et assurez-vous que tous les câbles sont correctement fixés et en bon état. Ajustez également les paramètres de l’autoradio pour optimiser la sortie sonore.
Branchement des câbles de commande au volant
Pour connecter correctement les câbles de commande au volant, commencez par identifier les fils du système de commande du volant et ceux de l’autoradio. La plupart des autoradios Kenwood sont équipés de connecteurs spécifiques qui permettent de raccorder directement les câbles de commande au volant à l’appareil.
Étapes de connexion
Commencez par débrancher la batterie pour éviter tout court-circuit. Repérez les fils correspondant aux commandes du volant, qui sont souvent marqués par des couleurs standard : généralement, le fil de commande de volume est noir, celui de la fonction « mute » est vert, et celui pour les fonctions de changement de piste ou de station est bleu. Vous devrez peut-être utiliser un adaptateur spécifique selon le modèle de votre véhicule et de l’autoradio Kenwood.
Raccordement des fils
Les fils de commande doivent être connectés au faisceau de l’autoradio en utilisant des connecteurs adéquats. Vérifiez bien la polarité des fils et assurez-vous qu’ils sont bien isolés. Si votre modèle d’autoradio ne possède pas de connecteurs spécifiques pour ces câbles, un adaptateur de commande au volant Kenwood pourra être nécessaire pour faciliter l’installation.
Connexion de l’antenne à la radio
Pour assurer une connexion stable entre l’antenne et la radio, commencez par localiser le port d’entrée de l’antenne sur le récepteur. Ce port est généralement situé à l’arrière de l’unité, souvent marqué par un symbole d’antenne ou un connecteur métallique circulaire.
Utilisez un câble coaxial adapté pour connecter l’antenne au récepteur. Ce type de câble garantit une transmission claire du signal sans interférence. Insérez soigneusement le connecteur de l’antenne dans le port d’entrée, en veillant à ce qu’il soit bien fixé pour éviter toute perte de signal.
Vérification de la connexion
Après avoir connecté l’antenne, assurez-vous que le câble est bien sécurisé et ne présente aucune tension excessive qui pourrait endommager le connecteur ou le câble lui-même. Vérifiez également que l’antenne est correctement orientée pour maximiser la réception du signal.
Tableau des types de connecteurs d’antenne
| Type de Connecteur | Caractéristiques | Utilisation |
|---|---|---|
| ISO | Connecteur standard pour les radios de voiture | Couramment utilisé dans les véhicules européens |
| DIN | Connecteur rond à 5 broches | Utilisé dans certains modèles de radios anciennes |
| Fakra | Connecteur sécurisé avec verrouillage | Utilisé pour des connexions d’antenne plus modernes et robustes |
Configurer les câbles pour les sorties audio auxiliaires
Pour connecter correctement les sorties audio auxiliaires sur un autoradio Kenwood, suivez ces étapes précises :
- Identifier les bornes de sortie: Localisez les ports audio auxiliaires sur l’unité centrale. Ces ports sont souvent marqués « AUX » ou « Audio Out ».
- Choisir le câble adapté: Utilisez un câble stéréo 3,5 mm ou RCA selon le type de sortie audio de votre autoradio.
- Branchement des câbles RCA: Si vous utilisez un câble RCA, branchez les connecteurs rouge et blanc aux sorties correspondantes de l’autoradio et reliez l’autre extrémité à votre appareil externe.
- Branchement d’un câble 3,5 mm: Pour un câble 3,5 mm, insérez simplement la prise dans le port « AUX » de l’autoradio et connectez l’autre extrémité à votre appareil (par exemple, un smartphone ou un lecteur MP3).
- Vérification de la connexion: Testez la sortie audio en allumant l’autoradio et en jouant un fichier audio. Assurez-vous que le son sort correctement de vos haut-parleurs.
Une fois ces étapes suivies, vous serez prêt à profiter d’une lecture audio claire depuis vos appareils externes. Assurez-vous de toujours utiliser des câbles de bonne qualité pour éviter des pertes de signal.
Conseils pour éviter les erreurs de câblage courantes
Vérifiez toujours la polarité avant de connecter les fils. Ne vous fiez pas uniquement aux couleurs des fils ; utilisez un multimètre pour identifier correctement les fils positifs et négatifs. Cela évitera les courts-circuits ou les dysfonctionnements de votre appareil.
Utilisez des connecteurs appropriés pour assurer une connexion solide et sécurisée. Évitez de simplement torsader les fils ensemble, car cela peut entraîner une mauvaise conductivité et des risques de surchauffe.
Respectez les recommandations du fabricant concernant les schémas de câblage. Ne modifiez pas les connexions sans avoir d’abord vérifié les instructions spécifiques à votre modèle de radio. Cela garantit que les composants fonctionnent comme prévu.
Ne laissez jamais de fils dénudés non protégés. Utilisez des gaines thermorétractables ou des bandes isolantes pour couvrir les parties exposées des fils. Cela empêche les contacts indésirables et prévient les courts-circuits.
Assurez-vous que les fils sont bien fixés et qu’ils ne sont pas sous tension. Un câble mal fixé peut se déloger, créant des risques de panne ou d’endommagement de l’appareil.
