Pour connecter votre système radio dans le Dodge Ram 1500, commencez par identifier les câbles essentiels pour l’alimentation et la communication audio. Le câblage standard de la radio comprend plusieurs fils, chacun ayant une fonction spécifique. Cela inclut les câbles d’alimentation, de mise à la masse, ainsi que ceux responsables de la transmission du son.
Alimentation et masse : Le câble rouge est généralement destiné à l’alimentation, tandis que le fil noir est utilisé pour la masse. Assurez-vous que ces connexions soient sécurisées pour éviter des coupures ou des problèmes de charge.
Connexion audio : Les câbles correspondant à l’audio sont souvent de couleur différente selon le type de système. Pour une installation correcte, repérez les fils pour la sortie audio gauche et droite, ainsi que le fil du subwoofer si vous avez un système amplifié.
En cas de doute, consultez toujours un diagramme spécifique pour votre modèle. Un schéma clair vous permettra de brancher chaque fil aux bons emplacements sans risquer des erreurs de câblage qui peuvent endommager votre équipement ou causer des dysfonctionnements.

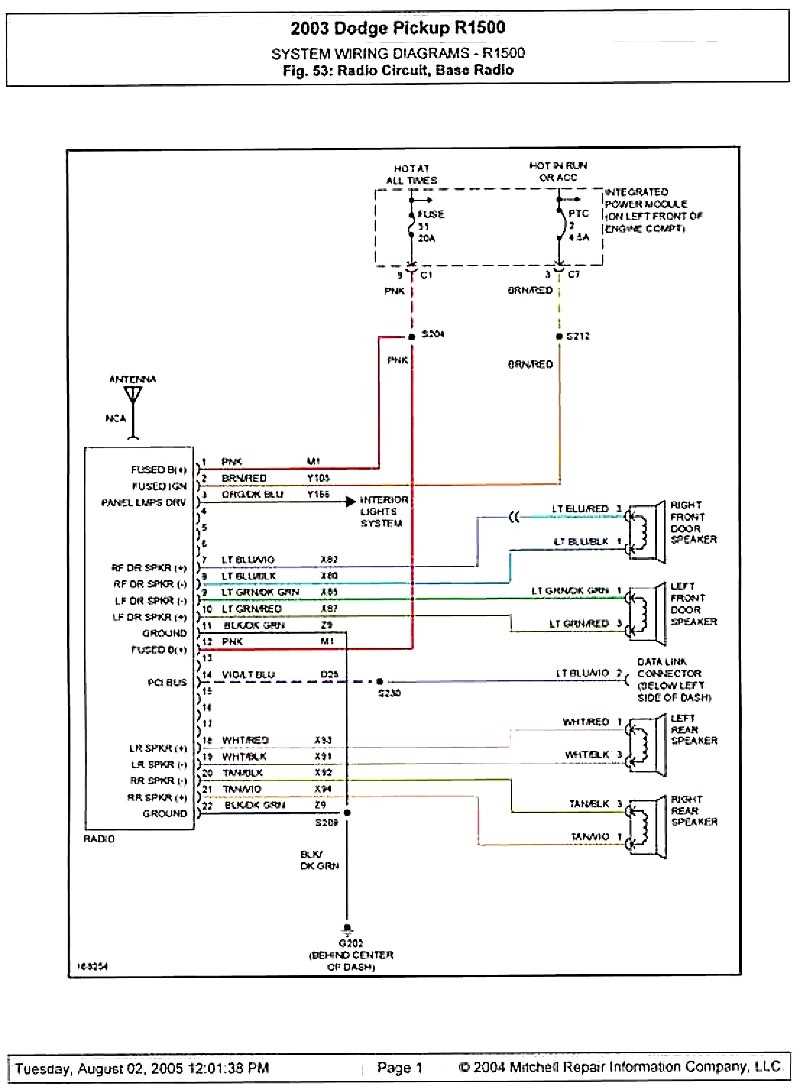

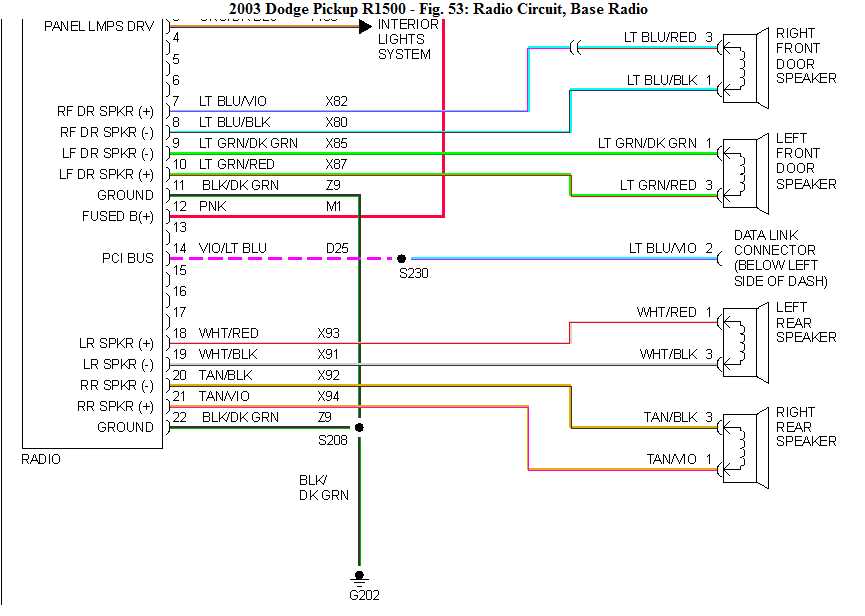

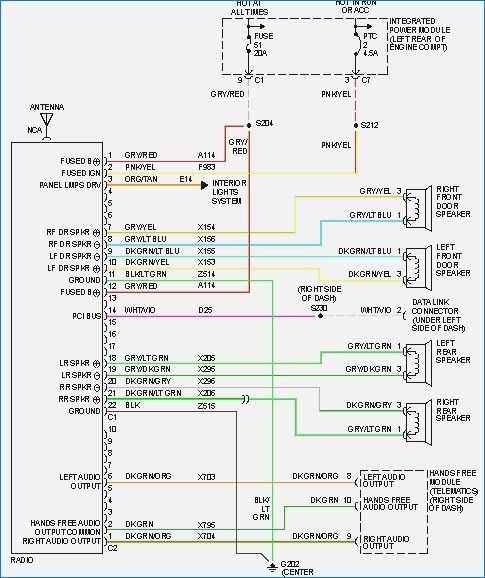

Diagramme de câblage radio Dodge Ram 1500 : Guide détaillé
Pour connecter correctement la radio dans un Dodge Ram 1500, il est essentiel de suivre précisément le diagramme de câblage. Assurez-vous d’avoir un adaptateur de faisceau compatible avec votre modèle pour éviter toute mauvaise connexion.
Le câblage de la radio nécessite principalement de connecter les fils d’alimentation, de mise à la masse, ainsi que les câbles des haut-parleurs. Les fils d’alimentation sont souvent codés par couleur : rouge pour l’alimentation et noir pour la mise à la masse. Les fils des haut-parleurs varient en fonction de la configuration, mais ils sont généralement étiquetés comme avant gauche, avant droit, arrière gauche, arrière droit.
Vérifiez toujours les connexions avant de brancher la radio. Un court-circuit peut endommager l’équipement ou provoquer des dysfonctionnements. Utilisez un multimètre pour tester les fils et assurez-vous qu’il n’y a pas de court-circuit avant de fixer les connecteurs.
Pour une installation professionnelle, il est conseillé d’utiliser un kit d’adaptateur de câblage. Cela facilite la tâche et garantit une connexion sécurisée sans avoir à couper les fils d’origine. Si vous avez un système avec un amplificateur externe, assurez-vous que les câbles de l’ampli sont également correctement reliés à la radio, notamment les câbles REM (remote) et les entrées/sorties audio.
Pour les modèles équipés d’un système de commande au volant, vous devrez connecter les fils correspondants pour que les commandes fonctionnent correctement avec la nouvelle radio. Ce câblage est souvent signalé par des couleurs spécifiques comme jaune ou blanc.
Testez chaque fonction après l’installation pour vous assurer que tous les câbles sont correctement connectés et qu’aucune erreur de câblage n’a eu lieu. Si des problèmes surviennent, revérifiez les connexions de chaque câble, en particulier ceux de l’alimentation et des haut-parleurs.
Identification des fils de l’unité principale radio
Pour installer correctement votre système audio dans un Dodge Ram 1500, il est crucial de bien identifier les fils de l’unité principale. Voici les principales connexions que vous devez connaître :
- Alimentation : Le fil d’alimentation est généralement de couleur rouge et doit être connecté à une source d’alimentation sous 12V pour que l’unité radio fonctionne.
- Terre (masse) : Le fil de terre est souvent noir et doit être relié à une partie métallique du véhicule pour assurer un bon retour de courant.
- Accès à l’antenne : Ce fil est utilisé pour connecter l’antenne de l’unité principale à l’extérieur du véhicule, généralement de couleur bleue.
Connexion des haut-parleurs
Pour assurer la diffusion sonore correcte, chaque haut-parleur doit être relié à l’unité principale. Voici les codes de couleur pour les fils des haut-parleurs :
- Avant gauche : Fil vert, généralement connecté au haut-parleur avant gauche.
- Avant droit : Fil violet, à connecter au haut-parleur avant droit.
- Arrière gauche : Fil bleu, pour le haut-parleur arrière gauche.
- Arrière droit : Fil gris, pour le haut-parleur arrière droit.
Fil de la commande de l’écran
Si l’unité principale dispose d’un écran, le fil de commande vidéo (généralement de couleur jaune) doit être connecté à la sortie vidéo du véhicule ou à un système de vidéo interne pour l’affichage correct des informations.
En respectant ces connexions, vous assurez le bon fonctionnement de l’unité radio dans votre Dodge Ram 1500. Veillez à bien vérifier chaque fil avant de procéder à l’installation. Un câblage correct garantit non seulement la performance, mais aussi la sécurité du système.
Comment connecter l’alimentation et la masse de l’autoradio
Pour connecter correctement l’alimentation et la masse de l’autoradio, vous devez localiser les câbles nécessaires dans le faisceau de fils. L’alimentation est souvent marquée par une couleur rouge ou jaune, tandis que la masse est généralement noire.
Commencez par connecter le câble d’alimentation à la borne de l’autoradio dédiée à l’alimentation. Assurez-vous qu’il est bien fixé à l’aide d’un connecteur sécurisé. Ensuite, reliez le câble de masse à un point métallique du châssis de la voiture ou à la borne de masse de l’autoradio.
Une connexion solide est importante pour éviter des problèmes électriques. Utilisez des connecteurs appropriés pour garantir la stabilité des connexions. Si nécessaire, nettoyez les points de connexion pour améliorer la conductivité.
| Fil | Couleur | Fonction |
|---|---|---|
| Alimentation | Rouge ou Jaune | Fournir de l’énergie à l’autoradio |
| Masse | Noir | Compléter le circuit électrique |
Veillez à vérifier toutes les connexions une fois terminées. Une mauvaise connexion peut entraîner des dysfonctionnements ou des pannes de l’autoradio. En cas de doute, consultez le manuel de votre véhicule ou de l’autoradio pour obtenir des instructions spécifiques.
Gestion des fils d’antenne pour une réception optimale
Pour améliorer la réception radio dans votre Dodge Ram 1500, il est crucial de gérer correctement les fils d’antenne. Un bon câblage garantit une transmission de signal sans interférences et une qualité sonore claire.
Commencez par vérifier l’état des câbles d’antenne. Si vous constatez des fissures ou des coupures, remplacez immédiatement les sections endommagées pour éviter la perte de signal. Un fil d’antenne bien connecté aux bornes correspondantes de l’émetteur et du récepteur permet de maximiser l’efficacité de la réception.
Positionnez le fil d’antenne de manière à éviter tout contact avec des sources de bruit, telles que les composants électriques et métalliques. Ce positionnement réduit les interférences électromagnétiques et assure une réception plus stable. Si vous avez besoin de prolonger le câble, utilisez un câble de haute qualité pour limiter la perte de signal.
Assurez-vous que l’antenne est correctement montée et orientée. Une mauvaise orientation peut entraîner une réception médiocre, même avec un câblage impeccable. Un ajustement léger de l’angle de l’antenne peut suffire à améliorer la qualité du signal.
Pour les installations internes, si vous utilisez une antenne intégrée dans le véhicule, évitez les zones de blindage métallique qui pourraient obstruer le signal. Placer l’antenne près du pare-brise, là où elle est moins susceptible d’être perturbée par des objets métalliques, peut améliorer la réception.
Enfin, si vous avez un système de récepteur radio moderne, vérifiez régulièrement la mise à jour de son firmware pour garantir qu’il fonctionne avec les meilleures configurations de signal possibles.
Raccordement des haut-parleurs : choix et techniques
Choisir un câble de qualité pour le raccordement des haut-parleurs garantit une transmission sonore optimale. Optez pour des fils de cuivre pur pour minimiser les pertes. Un câble à conducteurs multiples, avec une isolation de qualité, résiste mieux aux interférences et à l’usure. Assurez-vous également de choisir une section de câble adaptée à la puissance de votre amplificateur et de vos haut-parleurs. Des câbles trop fins peuvent entraîner une perte de signal.
Choix du connecteur
Les connecteurs sont essentiels pour assurer une connexion stable et fiable. Les connecteurs banane sont une option populaire en raison de leur facilité d’utilisation et de leur solidité. Ils sont particulièrement adaptés aux systèmes audio où les connexions sont fréquemment manipulées. Les fiches à vis peuvent offrir une meilleure prise, mais elles nécessitent plus de temps pour être installées. Si vous optez pour des fiches à vis, veillez à bien serrer les connexions pour éviter toute perte de signal.
Techniques de raccordement
Lors du raccordement des haut-parleurs, assurez-vous de respecter la polarité. Connectez toujours le terminal positif de l’amplificateur au terminal positif du haut-parleur pour éviter toute inversion de phase qui altérerait la qualité du son. Si vous travaillez avec plusieurs haut-parleurs, veillez à respecter les configurations en série ou en parallèle pour maintenir l’impédance correcte et garantir une puissance adéquate.
Utilisation du câblage pour les commandes au volant
Pour intégrer les commandes au volant dans un Dodge Ram 1500, il est essentiel de suivre un schéma de câblage précis. Ce processus permet d’assurer une connexion optimale entre les commandes au volant et le système audio ou de navigation du véhicule.
Commencez par localiser les fils nécessaires dans le câblage du véhicule. Vous aurez principalement besoin de connecteurs pour les fonctions de volume, de changement de station, de prise d’appel et de commande de la musique.
- Fil de commande du volume : Ce fil permet d’ajuster le volume via les boutons du volant. Il se connecte généralement au système audio via une interface spécifique.
- Fil de changement de station : Utilisé pour naviguer entre les stations radio, il doit être relié au récepteur radio du véhicule.
- Fil de commande des appels : Il permet de répondre aux appels via un bouton du volant, connectez-le au module de téléphonie du véhicule.
- Fil de commande de musique : Il est utilisé pour contrôler la lecture musicale, que ce soit par des boutons de lecture, de pause ou de changement de chanson.
Il est important de vérifier que tous les fils sont correctement isolés pour éviter toute interférence. Utilisez des connecteurs de haute qualité pour garantir une connexion stable et sans erreur.
Après avoir effectué les connexions, testez chaque commande pour vérifier son bon fonctionnement. Si des fonctions ne répondent pas, assurez-vous que les câblages sont correctement installés et qu’aucun fil n’est défectueux.
Dépannage des problèmes courants de câblage radio
Vérifiez d’abord la connexion des fils d’alimentation. Si le système ne s’allume pas, assurez-vous que les fils d’alimentation rouge et jaune sont correctement connectés. Le rouge doit aller au +12V et le jaune au +12V constant. Si les connexions sont correctes, testez le fusible. Un fusible grillé peut être la cause de l’absence de courant.
Ensuite, contrôlez la mise à la terre. Un mauvais contact de la mise à la terre peut provoquer des interférences ou l’absence de son. Assurez-vous que le fil de masse est bien fixé à une partie métallique du véhicule.
Si le son ne fonctionne pas, vérifiez les fils des haut-parleurs. Assurez-vous que chaque fil est connecté au bon endroit, en respectant les codes de couleurs (généralement, le bleu et le blanc sont pour les haut-parleurs avant, et le gris et le noir pour l’arrière). Les connexions desserrées ou les fils dénudés peuvent causer des coupures de son.
Enfin, vérifiez le câble de l’antenne. Un câble mal connecté ou endommagé peut entraîner une mauvaise réception des stations radio. Si l’antenne est externe, assurez-vous qu’elle est bien fixée et que le câble n’est pas coupé ou tordu.
