Le câblage correct de la radio dans une Toyota Camry est crucial pour éviter les problèmes de fonctionnement. Commencez par identifier les fils d’alimentation et de mise à la terre, qui doivent être connectés à la source d’alimentation et au châssis du véhicule. Ces connexions garantiront que votre radio fonctionne sans problème.
Ensuite, localisez les fils de haut-parleur. Assurez-vous que chaque connexion correspond à un haut-parleur spécifique pour un son optimal. Les couleurs des fils sont généralement standardisées, mais vérifiez toujours les schémas de câblage spécifiques pour chaque modèle afin d’éviter toute confusion.
Pour compléter l’installation, connectez les fils d’antenne. Cela permet à la radio de capter un signal clair et sans interférence. L’antenne doit être bien branchée à la radio pour une réception optimale, en particulier dans les zones à faible signal.
En suivant ces étapes et en utilisant le schéma de câblage approprié, vous pourrez assurer une installation efficace et un fonctionnement fiable de votre radio Toyota Camry.
Voici la version corrigée :
Pour connecter correctement votre autoradio Toyota Camry, commencez par localiser les fils d’alimentation et de terre. Le fil rouge correspond généralement à l’alimentation en courant, tandis que le fil noir est dédié à la mise à la terre. Assurez-vous de connecter ces fils aux bornes appropriées du véhicule.
Connexions supplémentaires
Le fil jaune, souvent associé à la mémoire, doit être connecté à une source d’alimentation constante pour maintenir les paramètres de l’autoradio lorsque le moteur est éteint. Le fil bleu est destiné à l’antenne et doit être connecté à l’antenne de votre véhicule pour garantir une réception optimale du signal radio.
Vérification des câbles des haut-parleurs
Les câbles des haut-parleurs doivent être correctement branchés à l’arrière de l’unité de l’autoradio. Les fils pour les haut-parleurs avant gauche, avant droit, arrière gauche et arrière droit sont généralement codés par couleur. Vérifiez que chaque connexion est ferme pour éviter toute mauvaise qualité sonore ou tout dysfonctionnement.

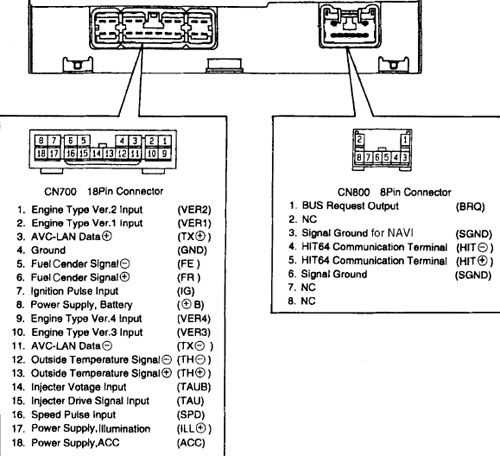

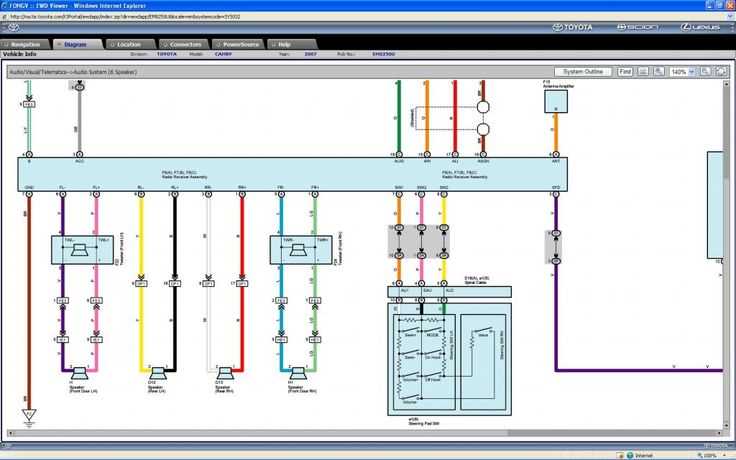

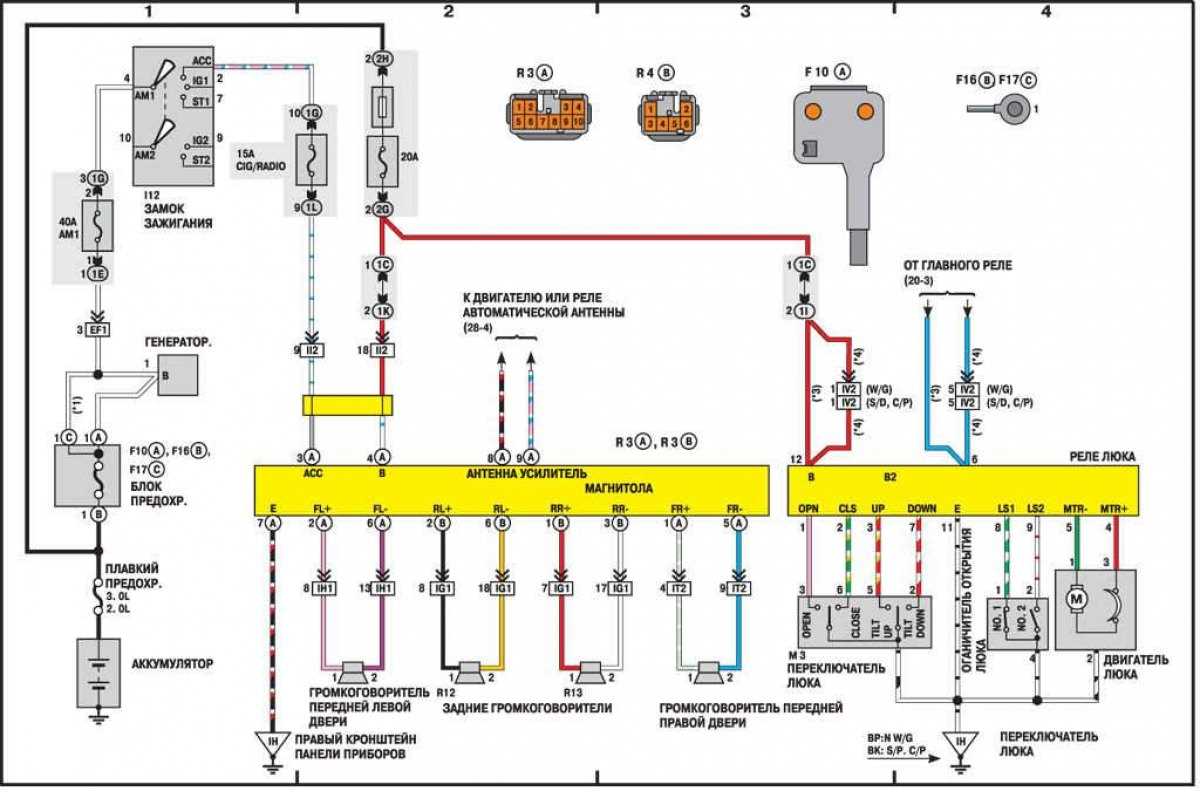

- Schéma de câblage de la radio Toyota Camry
Le câblage de la radio Toyota Camry comprend plusieurs fils essentiels. Commencez par identifier le fil d’alimentation, généralement de couleur rouge. Ce fil est responsable de l’alimentation de l’unité principale. Le fil noir est pour la masse et doit être connecté à une surface métallique du véhicule.
Ensuite, le fil jaune sert à maintenir la mémoire de la radio, même lorsque le moteur est éteint. Il est crucial de le connecter à une source d’alimentation qui ne se coupe pas avec l’ignition. Le fil bleu est destiné à l’antenne et doit être connecté à l’antenne du véhicule pour recevoir les signaux radio.
Les fils de haut-parleur, souvent de couleur grise, verte, bleue et violette, sont responsables de la sortie audio vers les haut-parleurs. Chaque couleur correspond à un côté spécifique du véhicule (avant, arrière, gauche, droit). Assurez-vous de connecter les fils correctement pour un son optimal.
Enfin, le fil orange est destiné à l’éclairage de l’unité. Il s’allume automatiquement lorsque les phares du véhicule sont allumés, ajustant la luminosité de l’écran de la radio en fonction de l’éclairage extérieur.
Les connecteurs de la Toyota Camry se trouvent principalement derrière le tableau de bord, à proximité de l’unité centrale de l’autoradio. Pour localiser les câbles de connexion, il est recommandé de retirer d’abord le panneau de la console centrale. Cela vous donnera un accès direct à la prise du système multimédia et à l’arrière de l’unité de commande.
Les connecteurs spécifiques pour l’alimentation et l’audio sont souvent regroupés, et il est important de prêter attention à la configuration des câbles pour éviter toute confusion. L’utilisation de diagrammes de câblage précis pour votre modèle particulier de Camry facilitera cette tâche.
| Connecteur | Emplacement | Fonction |
|---|---|---|
| Connecteur principal | À l’arrière de l’unité radio | Alimentation et signal audio |
| Connecteur auxiliaire | Dans la boîte à gants ou le compartiment central | Connexion pour périphériques externes |
| Connecteur de l’antenne | Près de l’unité radio | Signal radio |
Vérifiez également les câbles de mise à la terre, souvent situés près de la colonne de direction ou du tableau de bord. Un mauvais contact de mise à la terre peut entraîner des problèmes d’alimentation ou de signal.
Pour une identification correcte des fils d’alimentation de la radio dans votre Toyota Camry, suivez ces étapes précises :
Couleurs et fonctions des fils
Chaque fil a une fonction spécifique dans le circuit électrique de la radio. Les couleurs sont souvent standardisées, mais il est important de vérifier avec un multimètre pour éviter les erreurs :
- Fil rouge : Alimentation de la radio (12V, généralement relié à la batterie). Ce fil alimente la radio lorsqu’elle est allumée.
- Fil jaune : Alimentation en veille (12V constant, même lorsque le moteur est éteint). Il permet de conserver les paramètres comme les stations radio sauvegardées.
- Fil noir : Masse (ground). Ce fil est relié au châssis de la voiture pour compléter le circuit électrique.
Connexion correcte des fils
Pour assurer une connexion sans failles, utilisez des connecteurs adaptés et assurez-vous que les fils sont bien fixés. Voici quelques recommandations :
- Vérifiez que les fils sont correctement isolés pour éviter les courts-circuits.
- Utilisez un multimètre pour tester la continuité des fils avant de les connecter à la radio.
- Si nécessaire, coupez les fils à la bonne longueur et dénudez-les avant de les connecter.
Ces étapes garantissent que votre radio sera alimentée correctement et fonctionnera de manière optimale.
Pour établir correctement les connexions des haut-parleurs dans votre Toyota Camry, commencez par repérer les câbles dédiés aux haut-parleurs dans le faisceau électrique du véhicule. Vous trouverez généralement ces câbles derrière le panneau de porte ou au niveau du tableau de bord. Utilisez des connecteurs de qualité pour assurer une bonne transmission du signal audio.
Branchement des câbles
Identifiez les fils de chaque haut-parleur à l’aide de leur couleur. Par exemple, le fil rouge est souvent associé à la connexion positive, tandis que le fil noir ou bleu est destiné à la connexion négative. Assurez-vous de connecter les fils dans le bon sens pour éviter d’inverser la polarité, ce qui pourrait altérer la qualité sonore.
Fixation des haut-parleurs
Installez les haut-parleurs dans leurs emplacements dédiés en veillant à les fixer solidement. Utilisez des vis ou des supports pour éviter tout bruit ou vibration indésirable. Avant de remettre en place les panneaux ou les grilles, testez le fonctionnement des haut-parleurs pour vérifier que tout est correctement branché.
Connecter les fils de commande au volant à la radio permet de contrôler facilement le volume, la station et la lecture sans quitter la route des yeux. Commencez par localiser les fils de commande au volant, généralement situés dans le faisceau de câblage de la voiture. Ces fils peuvent être identifiés par des couleurs spécifiques, souvent indiquées dans le manuel d’installation de la radio ou de la voiture.
Connexions spécifiques à la radio
Lors de l’installation, il est nécessaire de relier les fils de commande au volant aux entrées de la radio. Certaines radios modernes disposent d’un port spécifique pour ce type de connexion. Pour les modèles plus anciens, un adaptateur de commande au volant peut être nécessaire pour assurer une communication correcte entre le volant et la radio. Vérifiez toujours la compatibilité avant de commencer.
Test et vérification
Une fois les connexions effectuées, testez les commandes pour vérifier leur bon fonctionnement. Assurez-vous que les boutons de commande au volant répondent bien à la radio, en ajustant le volume et en changeant de station. Si nécessaire, ajustez les paramètres de la radio ou de l’adaptateur pour garantir une utilisation fluide.
Pour installer correctement l’antenne de votre Toyota Camry, suivez ce schéma de câblage. Ce processus est essentiel pour assurer une réception optimale du signal radio.
Connexion de l’antenne
Tout d’abord, connectez le câble d’antenne au récepteur radio en vous assurant qu’il est bien inséré dans le port prévu à cet effet. Vérifiez que la connexion est ferme pour éviter toute perte de signal.
Vérification du câblage
- Assurez-vous que le câble de l’antenne est exempt de coupures ou de signes d’usure.
- Si nécessaire, remplacez le câble pour garantir une bonne qualité de réception.
- Vérifiez la terre du système, elle doit être bien connectée pour éviter les interférences.
En cas de problème de signal, inspectez la connexion du câble à l’antenne et au récepteur radio. Un mauvais contact peut entraîner des coupures ou une faible réception.
Vérifiez d’abord les connexions principales de l’unité de radio. Si la radio ne s’allume pas, commencez par inspecter les fils d’alimentation et de mise à la terre. Un mauvais contact ou un câble desserré peut empêcher la radio de fonctionner. Assurez-vous que les connexions sont solides et qu’il n’y a pas de fils endommagés.
Vérification des fusibles et des câbles
Les fusibles sont souvent responsables d’une panne de radio. Localisez le fusible associé à l’unité radio dans le panneau de fusibles et vérifiez s’il est grillé. Remplacez-le si nécessaire. Si la radio fonctionne toujours mal après avoir changé le fusible, examinez les câbles de connexion pour toute usure ou coupure.
Problèmes de câblage de l’antenne
Si vous n’obtenez pas de signal radio ou si la qualité du son est médiocre, l’antenne est probablement mal connectée ou défectueuse. Assurez-vous que le câble d’antenne est bien branché à la radio et que l’antenne elle-même est en bon état. Si le problème persiste, il peut être nécessaire de remplacer l’antenne ou d’ajuster le câblage.
Pour connecter correctement le système radio de votre Toyota Camry, il est crucial de suivre le schéma de câblage précis. Commencez par localiser le faisceau de câbles derrière l’unité radio, où chaque fil est destiné à une fonction spécifique. Assurez-vous que l’alimentation est coupée avant d’effectuer toute connexion.
Identification des fils principaux
Le fil d’alimentation est généralement de couleur rouge et doit être connecté au faisceau d’alimentation du véhicule. Le fil de mise à la terre, souvent noir, se fixe au châssis du véhicule. Le fil de l’antenne, habituellement de couleur bleue, doit être raccordé à la prise d’antenne du système radio.
Connexions audio et commandes
Pour les haut-parleurs, chaque câble sera souvent codé par couleur : les fils avant gauche et avant droit sont généralement verts et blancs, tandis que les fils arrière gauche et arrière droit sont souvent violets et gris. Assurez-vous de les connecter correctement pour un son optimal. De plus, pour le contrôle du volume ou des stations via le volant, vérifiez la présence d’un fil de commande de l’autoradio, souvent de couleur orange ou jaune.
Rappelez-vous, les connexions doivent être sécurisées et exemptes de toute corrosion pour éviter des problèmes électriques futurs. Utilisez des connecteurs adaptés et vérifiez chaque connexion avant de remettre le contact pour tester l’installation.
