Pour installer ou réparer le système audio de votre Toyota, il est crucial de comprendre le schéma de câblage de la radio. Ce schéma indique clairement comment connecter chaque fil à son emplacement spécifique, ce qui vous permettra d’éviter des erreurs de câblage qui pourraient endommager le système électrique de votre voiture.
Le schéma de câblage inclut des détails précis sur les connexions de l’alimentation, de l’antenne et des haut-parleurs. Il est essentiel de repérer chaque fil correspondant au système électrique de votre voiture pour assurer une installation sans problème. Par exemple, le fil de l’alimentation doit être connecté à la bonne source d’énergie, tandis que les câbles des haut-parleurs doivent correspondre aux sorties correspondantes du lecteur radio.
Avant de commencer l’installation, assurez-vous d’avoir tous les outils nécessaires et d’avoir coupé l’alimentation de votre véhicule. Cela permet d’éviter les courts-circuits et de garantir la sécurité pendant le travail. Il est aussi conseillé de vérifier deux fois le schéma avant de réaliser chaque connexion pour être sûr que tout est bien connecté.
Voici la version modifiée avec moins de répétitions de mots tout en maintenant leur sens et la structure correcte :
Pour connecter votre autoradio Toyota, suivez ce schéma de câblage simplifié. Identifiez d’abord les fils d’alimentation, de masse, et de haut-parleur. Assurez-vous de bien isoler chaque connexion pour éviter tout court-circuit. Utilisez des connecteurs adaptés et respectez les couleurs des câbles, chaque couleur correspondant à une fonction spécifique dans le système électrique de votre véhicule.
Le câble rouge est généralement dédié à l’alimentation en 12V, tandis que le fil noir est pour la masse. Les fils pour les haut-parleurs, souvent de couleur bleu ou vert, doivent être connectés aux sorties audio correspondantes de l’autoradio. Vérifiez également la présence d’un fil pour l’antenne si votre modèle en est équipé.
Enfin, il est crucial de tester chaque connexion avant de finaliser l’installation pour vous assurer que toutes les fonctions de l’autoradio fonctionnent correctement. Utilisez un multimètre pour vérifier les tensions et éviter les erreurs de câblage.

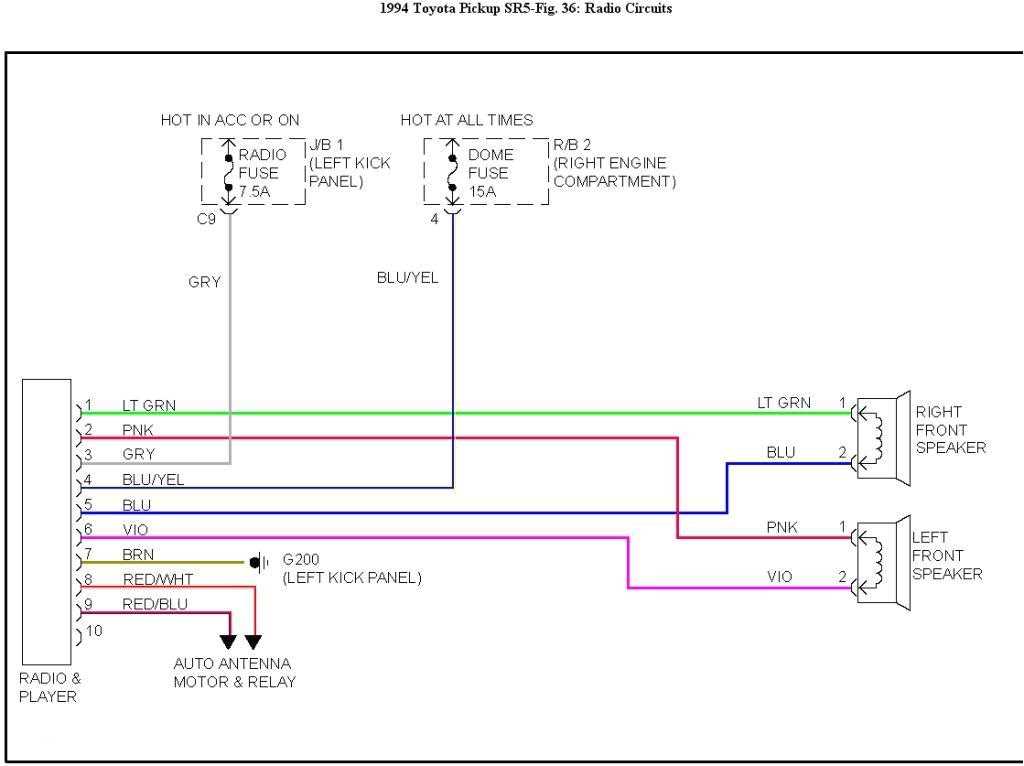

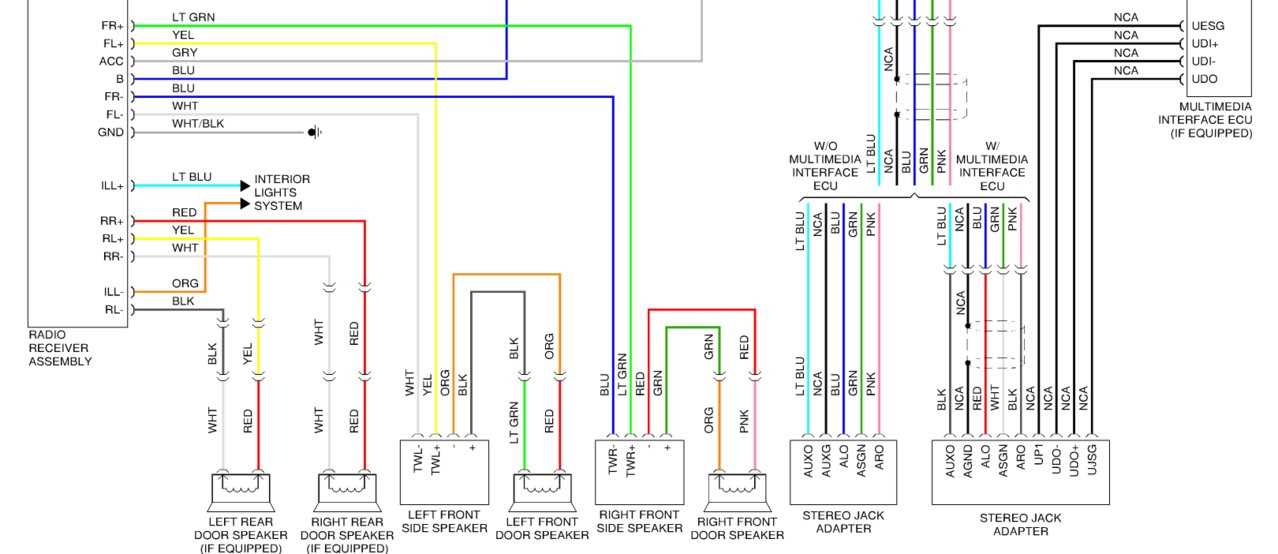

Schéma de câblage de la radio Toyota
Comprendre les couleurs des fils dans l’installation Toyota
Identification des connexions principales pour l’alimentation électrique
Connexion de l’antenne et des câbles associés
Configurer les fils des haut-parleurs dans un système audio Toyota
Installation de l’adaptateur pour autoradio après remplacement du câblage Toyota
Résoudre les problèmes fréquents de connexion dans les radios Toyota
Pour une installation correcte de la radio dans votre véhicule Toyota, commencez par vérifier les couleurs des fils. Ces couleurs sont des repères importants pour assurer une bonne connexion. Par exemple, le fil rouge est souvent utilisé pour l’alimentation, tandis que le noir représente la masse. Si vous utilisez un autoradio aftermarket, il est recommandé de se référer à un manuel spécifique à votre modèle pour les détails sur le câblage.
Identification des connexions principales
Les principales connexions pour l’alimentation électrique incluent le fil d’alimentation (souvent rouge), la masse (noir) et le fil de mise sous tension (jaune). Assurez-vous que chaque fil est correctement branché pour éviter tout dysfonctionnement de la radio. Si l’alimentation ne fonctionne pas, vérifiez la continuité des fils et la présence d’une tension adéquate.
Connexion de l’antenne
Pour connecter l’antenne, localisez le fil spécifique dans votre installation. Le câble de l’antenne se connecte généralement à un port marqué « Antenna » ou « ANT ». Une mauvaise connexion de l’antenne peut entraîner une réception radio défectueuse, alors assurez-vous qu’elle est bien fixée et que le câble est en bon état.
Une fois que l’antenne est installée, vérifiez que tous les câbles associés aux haut-parleurs sont également correctement connectés. Les fils des haut-parleurs peuvent être de couleurs différentes : le bleu et le gris pour les canaux avant et arrière, par exemple. Il est crucial de respecter la polarité pour garantir une qualité sonore optimale.
Si vous remplacez l’autoradio, vous devrez peut-être installer un adaptateur de câblage Toyota. Cela permet de connecter votre nouvel autoradio sans perturber le câblage d’origine du véhicule. Utilisez un adaptateur spécifique à votre modèle pour éviter des erreurs de connexion.
Enfin, certains problèmes de connexion courants incluent des fils mal branchés ou des connexions lâches. Pour les résoudre, vérifiez chaque connexion et serrez les fils au besoin. Vous pouvez également tester chaque fil à l’aide d’un multimètre pour vous assurer que la tension et le signal sont corrects.
