Pour connecter correctement le système audio de votre Toyota Tacoma, il est essentiel de connaître le diagramme de câblage spécifique à votre modèle. Ce schéma vous permettra de réaliser des installations ou réparations en toute sécurité sans endommager les composants du véhicule. Un câblage incorrect peut entraîner des dysfonctionnements, alors assurez-vous d’avoir les bonnes informations avant de commencer.
Vérifiez les connexions de base : commencez par identifier les fils d’alimentation, de mise à la masse et de haut-parleurs. Pour éviter toute erreur, il est recommandé d’utiliser un multimètre pour tester les connexions avant de les fixer. Un mauvais branchement pourrait endommager le poste ou d’autres circuits de la voiture.
Le diagramme de câblage vous guidera dans le choix des bons câbles, comme ceux destinés à l’antenne et aux commandes au volant. Assurez-vous de respecter les couleurs et les codes de chaque fil pour garantir que le système fonctionne comme prévu. Utiliser un schéma précis vous aide non seulement à éviter les erreurs, mais aussi à optimiser la qualité sonore de votre installation.

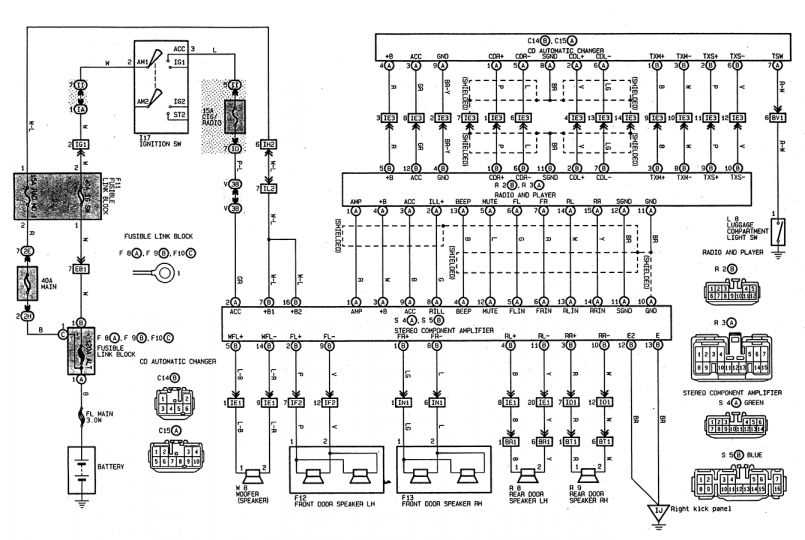

Schéma de câblage de radio Toyota Tacoma
Le schéma de câblage pour l’installation d’une radio dans une Toyota Tacoma permet de connecter correctement tous les fils nécessaires au bon fonctionnement du système audio. Assurez-vous de bien identifier chaque câble avant de procéder à l’installation.
Identification des fils
Les câbles principaux sont généralement répartis en trois catégories : alimentation, haut-parleurs et antenne. Le câble rouge est utilisé pour l’alimentation, le noir pour la masse, et le bleu pour le signal d’antenne. Les fils des haut-parleurs varient selon la configuration, mais en règle générale, chaque haut-parleur est relié à un câble correspondant pour assurer une transmission correcte du son.
Étapes de câblage
Commencez par couper l’alimentation de la voiture avant de connecter les câbles. Connectez les fils d’alimentation aux bornes correspondantes en utilisant des connecteurs appropriés. Ensuite, raccordez les fils des haut-parleurs en respectant la polarité : les fils positifs vont vers les bornes positives du haut-parleur et vice versa pour les fils négatifs. Terminez l’installation en raccordant le câble d’antenne pour assurer une réception optimale.
Connexion de l’alimentation de la radio
Pour connecter l’alimentation de la radio dans votre Toyota Tacoma, suivez ces étapes simples :
- Localisez le câble d’alimentation principal, souvent marqué comme « 12V » ou « B+ ».
- Connectez ce câble directement à la borne positive de la batterie du véhicule.
- Utilisez un connecteur de qualité pour assurer une connexion solide et éviter toute déconnexion accidentelle.
Une fois l’alimentation principale connectée, il est important de connecter également le fil de masse (généralement de couleur noire) à une partie métallique du châssis de la voiture pour assurer un bon retour de courant.
- Vérifiez que la connexion est bien sécurisée et exempte de corrosion.
- Testez le système avant de finaliser l’installation pour vous assurer que la radio s’allume correctement.
Enfin, n’oubliez pas de sécuriser les câbles pour éviter tout risque de court-circuit ou d’usure prématurée.

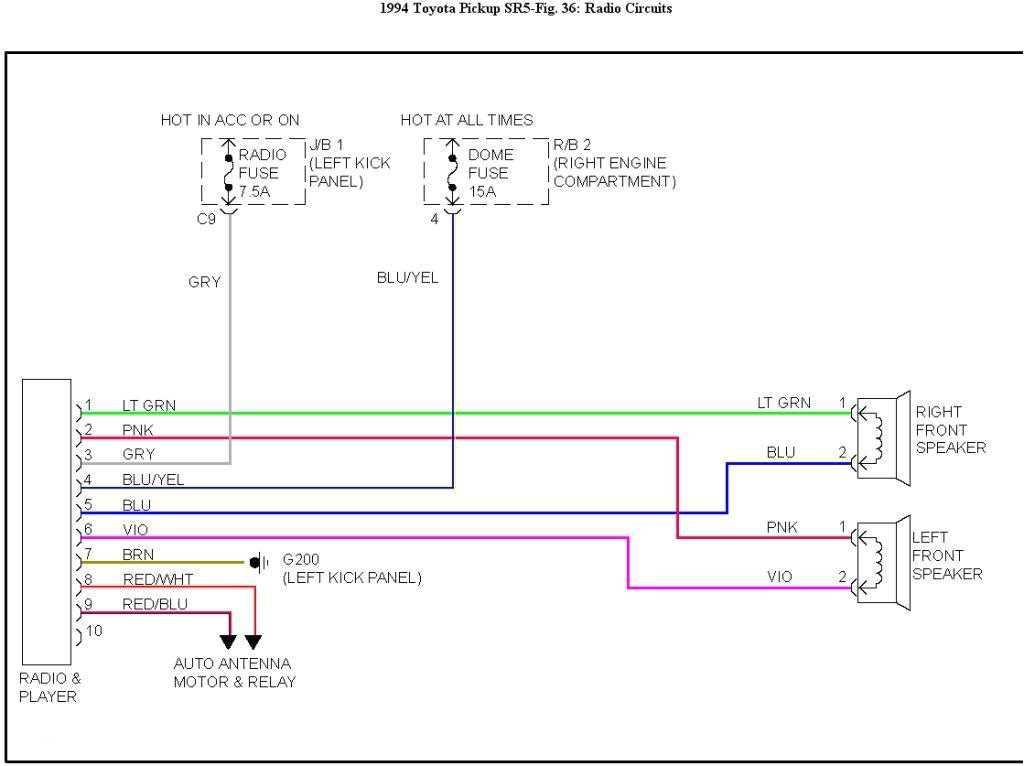

Identification des fils de haut-parleur
Pour identifier les fils des haut-parleurs dans le Toyota Tacoma, commencez par localiser les connecteurs du système audio. Les fils des haut-parleurs sont généralement codés par couleur, ce qui facilite leur identification. Les couleurs courantes sont le bleu, le bleu/clair, le vert et le vert/clair. Chaque couleur correspond à un canal spécifique, gauche ou droite, avant ou arrière.
Tableau des couleurs des fils
| Couleur du fil | Fonction |
|---|---|
| Bleu | Haut-parleur avant droit |
| Bleu clair | Haut-parleur arrière droit |
| Vert | Haut-parleur avant gauche |
| Vert clair | Haut-parleur arrière gauche |
Conseils supplémentaires
Assurez-vous que les fils sont correctement isolés pour éviter les courts-circuits. En cas de doute, utilisez un multimètre pour tester la continuité des connexions. Vous pouvez également consulter le manuel d’entretien de votre Toyota Tacoma pour des détails spécifiques à votre modèle.
Raccordement des câbles de l’antenne
Pour connecter les câbles de l’antenne, commencez par identifier le connecteur spécifique sur le récepteur de votre Toyota Tacoma. Ce connecteur est souvent situé à l’arrière du panneau de radio. Assurez-vous que l’antenne est bien alignée avec la prise avant de la brancher. Si l’antenne dispose d’un connecteur de type « FAKRA », veillez à insérer le câble dans le bon port, en vérifiant que la fiche est correctement sécurisée.
Lorsque vous connectez les câbles de l’antenne, ne forcez pas les connecteurs. Ils doivent s’emboîter sans difficulté. Si vous rencontrez une résistance, vérifiez qu’il n’y a pas de poussière ou de débris dans le port. En cas de doute, nettoyez légèrement la zone avant de tenter une nouvelle connexion.
Après avoir connecté l’antenne, testez la réception du signal. Si la qualité du signal est faible ou inexistante, examinez le câble pour tout dommage visible. Assurez-vous également que la connexion entre l’antenne et la radio est bien sécurisée. Un mauvais contact peut entraîner une réception perturbée.
Utilisation de l’adaptateur de câblage
Pour connecter correctement un nouveau système audio dans votre Toyota Tacoma, commencez par utiliser un adaptateur de câblage spécifique à votre modèle. Cet adaptateur simplifie l’intégration en permettant de relier les câbles du véhicule aux connecteurs de l’autoradio sans besoin de coupe de fils.
Choisir l’adaptateur adapté
Assurez-vous de sélectionner un adaptateur compatible avec le modèle exact de votre Toyota Tacoma. Un mauvais choix peut entraîner des erreurs de connexion et perturber les fonctions de l’audio. Vérifiez les spécifications de l’adaptateur et comparez-les avec les schémas de câblage de votre véhicule.
Installation de l’adaptateur
Une fois l’adaptateur en main, branchez-le directement aux câbles d’origine du véhicule. Les adaptateurs modernes possèdent des codes couleur ou des étiquettes pour faciliter l’association avec les bons fils. Lorsque tout est bien raccordé, testez la connexion avant de fixer l’autoradio dans le tableau de bord pour vous assurer que l’audio fonctionne correctement.

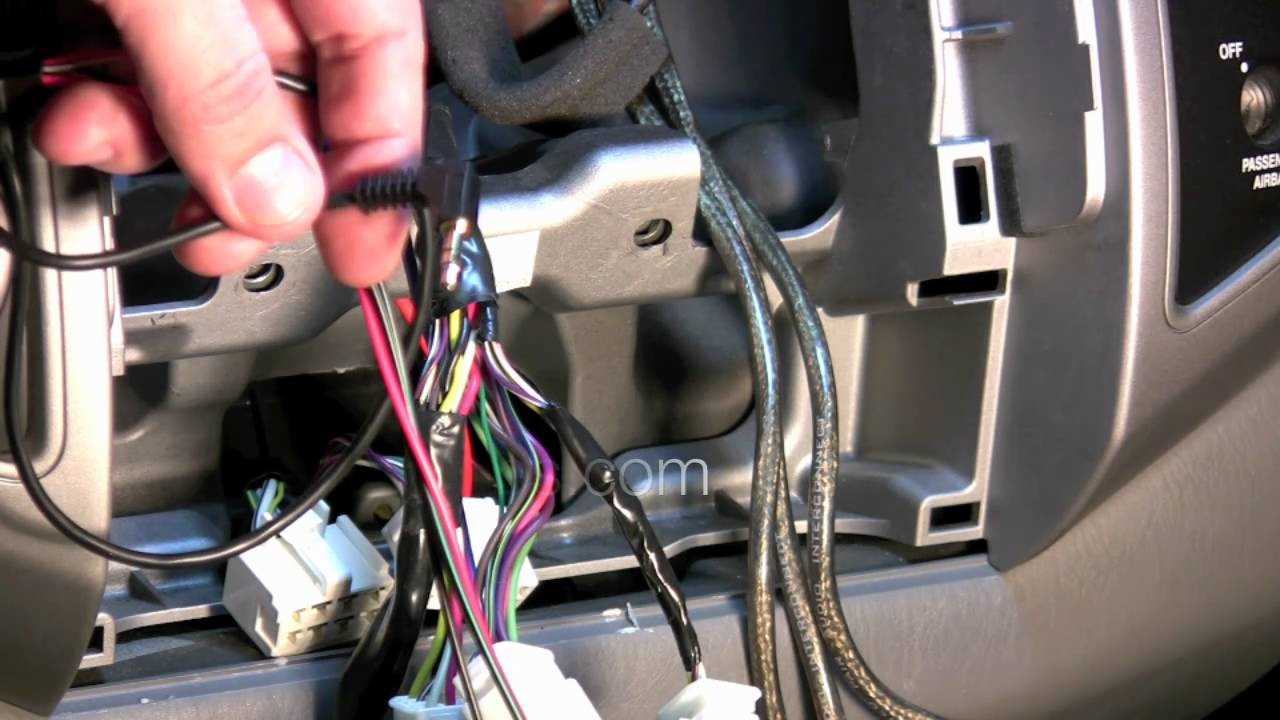

Localisation du fil de commande du volume
Le fil de commande du volume dans le système de câblage de la radio de la Toyota Tacoma est généralement situé à proximité du faisceau principal de câblage de l’autoradio. Ce fil se trouve souvent dans le connecteur du tableau de bord ou dans le harnais de câblage derrière l’unité centrale.
Pour localiser ce fil, commencez par identifier le connecteur de la radio. Il existe plusieurs types de fils, et le fil de commande du volume est généralement un fil de signal, souvent de couleur différente pour éviter toute confusion avec les autres câbles d’alimentation ou de haut-parleur. Le code couleur peut varier en fonction du modèle et de l’année de fabrication, mais dans beaucoup de cas, ce fil est de couleur gris ou violet.
Une fois que vous avez identifié le connecteur, suivez les fils jusqu’à l’unité de commande. Le fil de commande du volume est généralement relié à un bouton ou à une molette de réglage situé sur le volant ou le tableau de bord. Il permet de contrôler le volume sans avoir à manipuler directement la radio. Il peut être branché à un module de commande qui transmet l’information au récepteur de la radio.
Si vous avez du mal à repérer le fil, l’utilisation d’un schéma de câblage spécifique à votre modèle de Tacoma peut être d’une grande aide. Assurez-vous d’avoir un multimetre pour tester les connexions et vérifier la continuité du signal du volume.
Vérification du câblage après installation
Commencez par tester chaque connexion pour vous assurer que toutes les connexions sont solides et correctement fixées. Vérifiez que les fils d’alimentation sont bien connectés à la source d’alimentation de votre véhicule et qu’ils ne présentent pas de court-circuit.
- Assurez-vous que les fils du haut-parleur sont correctement reliés aux bornes de l’antenne et aux haut-parleurs eux-mêmes. Un mauvais branchement peut entraîner un son déformé ou une absence de son.
- Contrôlez les fils de la masse pour éviter toute interférence. Une mauvaise masse peut affecter la qualité sonore et provoquer des grésillements.
- Testez les fonctions de chaque bouton de contrôle de la radio, y compris les commandes du tableau de bord et les commandes au volant, pour garantir leur bon fonctionnement après l’installation.
Une fois les connexions vérifiées, allumez la radio et écoutez attentivement les différents canaux. Si un son est faible ou absent, revérifiez les câbles des haut-parleurs et de l’alimentation. L’absence de signal ou un son de mauvaise qualité peut également indiquer un problème dans le câblage.
- Vérifiez que le câble d’antenne est bien connecté et qu’il n’y a pas de corrosion visible.
- Examinez les câbles de connexion entre le tableau de bord et l’unité de la radio pour toute usure ou tout signe de dommage.
Pour un contrôle final, assurez-vous que la radio fonctionne correctement dans différentes conditions, comme l’allumage du moteur ou avec l’éclairage de la voiture activé. Cela permet de vérifier que l’ensemble du système fonctionne sans interférence.
