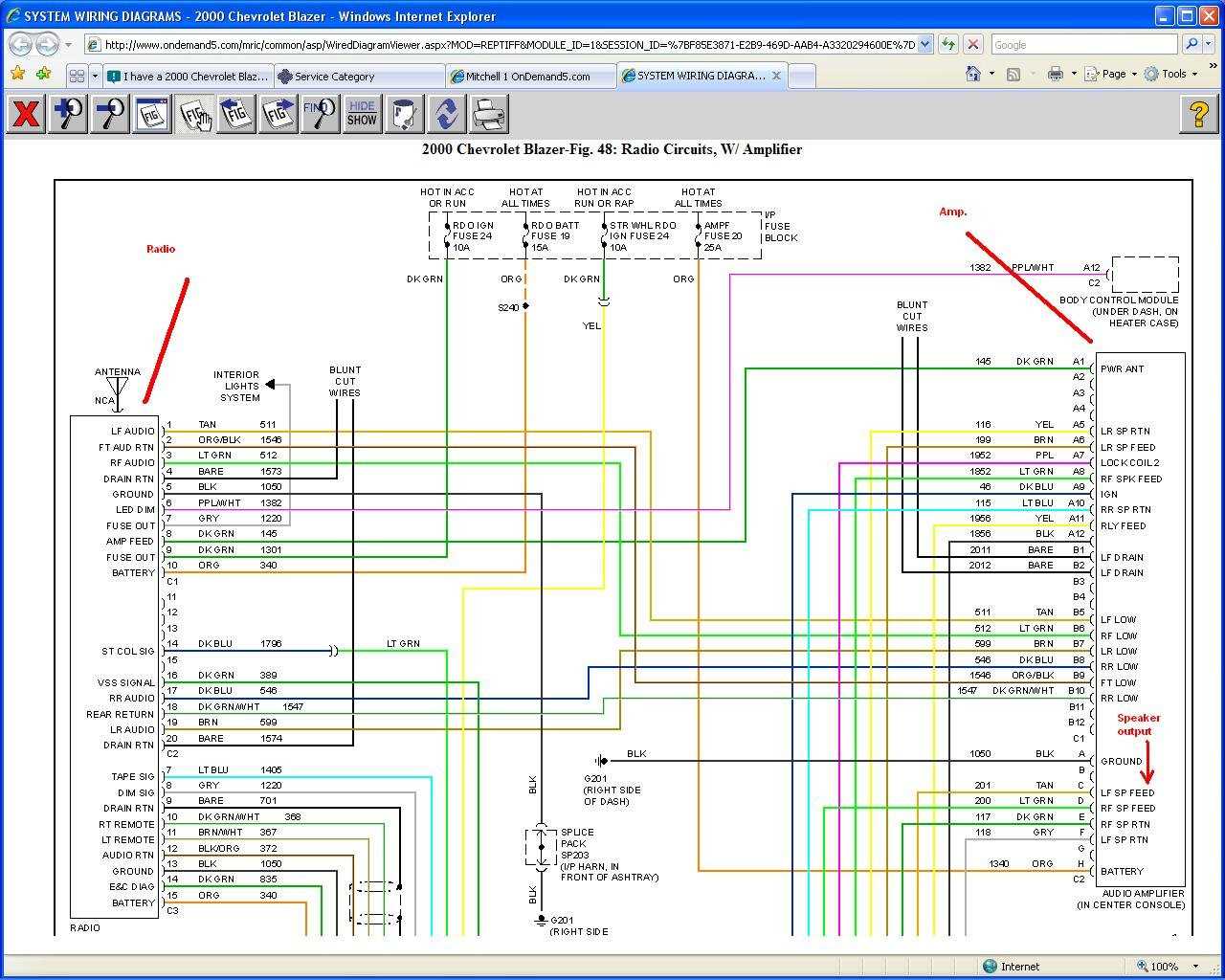

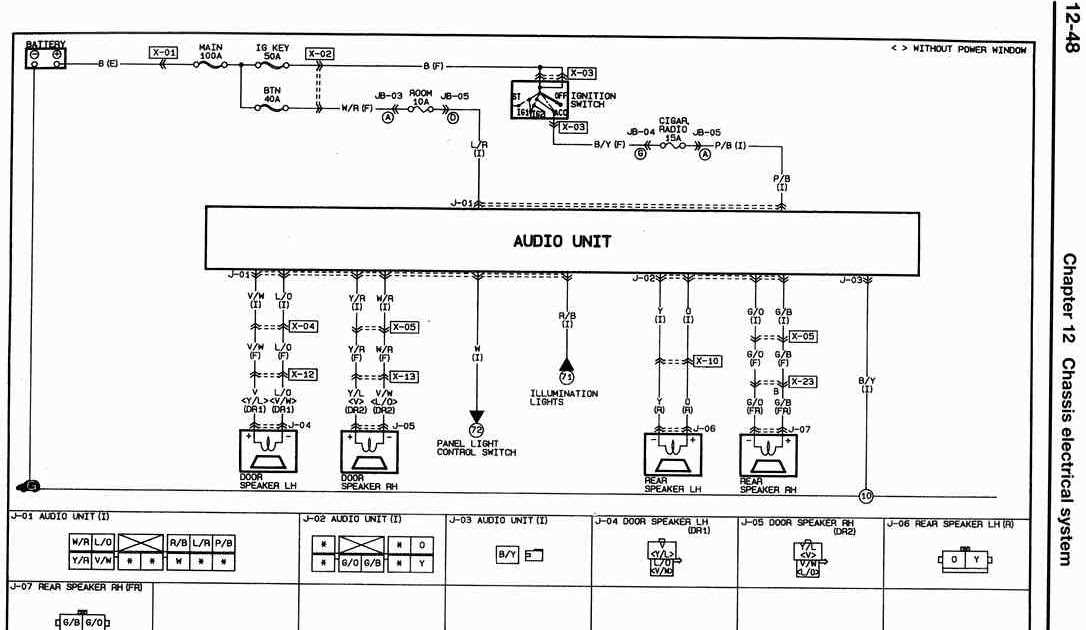

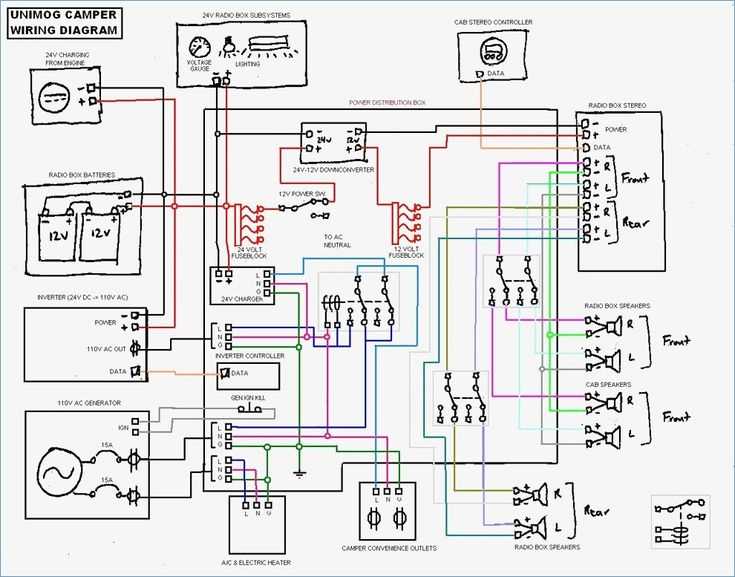

Schéma de câblage pour un autoradio
Pour connecter un autoradio, suivez le schéma de câblage adapté à votre modèle. Assurez-vous de couper l’alimentation avant de commencer pour éviter tout risque électrique. Chaque fil de l’autoradio correspond à une fonction spécifique, comme l’alimentation, le son, ou la communication avec d’autres appareils.
Identification des fils
Les fils principaux sont généralement colorés et chaque couleur a un rôle bien défini. Par exemple, le fil rouge sert à l’alimentation, tandis que le fil noir est la masse. Le fil jaune est souvent dédié à la mémoire de l’autoradio, permettant de garder les paramètres même après avoir coupé l’alimentation.
Connexions spécifiques
Pour relier l’autoradio aux haut-parleurs, utilisez les fils correspondant aux canaux avant et arrière. Ces fils sont souvent marqués de manière à faciliter leur identification. Pour une bonne qualité sonore, vérifiez la polarité des connexions, en connectant correctement les fils positifs et négatifs des haut-parleurs aux bornes de l’autoradio.
Conseil : Si vous avez un système de contrôle au volant, vérifiez que les fils de commande de ce système sont bien connectés au port prévu à cet effet dans le câblage de l’autoradio.
Pour finaliser l’installation, assurez-vous que chaque connexion est bien isolée et protégée pour éviter toute coupure ou court-circuit pendant l’utilisation. Enfin, testez toutes les fonctions avant de remonter l’appareil pour vérifier son bon fonctionnement.
Identifier les bornes principales de l’autoradio
Pour bien installer un autoradio, il est nécessaire de repérer les bornes principales. Ces bornes assurent la connexion de l’alimentation, du son, et des commandes. Commencez par localiser la borne d’alimentation principale, souvent marquée par un symbole « + » pour le positif et « – » pour le négatif. Cette connexion alimente l’unité.
Les bornes d’alimentation et de mise à la masse
La borne « +12V » est la source d’alimentation principale de l’autoradio. La borne « – » correspond à la masse, ou à la terre, nécessaire pour compléter le circuit électrique. Ces deux connexions sont primordiales pour faire fonctionner l’appareil. Vérifiez toujours que la polarité est respectée pour éviter tout dommage.
Les bornes de sortie audio
Ensuite, identifiez les bornes de sortie pour les haut-parleurs. Les connexions pour les haut-parleurs avant et arrière sont généralement étiquetées « Front » (avant) et « Rear » (arrière). Les fils de couleur indiquent généralement le canal droit ou gauche, comme le rouge pour le droit et le noir pour le gauche. Assurez-vous de bien brancher chaque haut-parleur sur la bonne borne pour un son optimal.
Comment connecter l’alimentation et la masse
Pour connecter correctement l’alimentation et la masse d’un autoradio, commencez par identifier les fils appropriés dans le faisceau de câblage. Le fil d’alimentation est généralement de couleur rouge et le fil de masse de couleur noire. Connectez le fil d’alimentation à une source de 12V provenant de la batterie ou du contact. Assurez-vous que la connexion est sécurisée pour éviter les coupures d’alimentation.
Pour la masse, reliez le fil noir à une partie métallique du véhicule qui sert de terre. Veillez à ce que cette zone soit propre et dégraissée pour assurer une bonne conductivité. Si nécessaire, utilisez un anneau de fixation pour assurer une connexion solide à la structure métallique.
Testez les connexions avant de remonter l’autoradio. Assurez-vous que l’appareil s’allume correctement et qu’il n’y a pas de faux contact. Si l’autoradio ne s’allume pas, revérifiez les connexions, en particulier la masse qui est souvent la cause des problèmes d’alimentation.
Raccorder les haut-parleurs à l’autoradio
Pour raccorder correctement les haut-parleurs à l’autoradio, il est crucial de suivre une séquence spécifique de connexions. Voici les étapes à suivre :
| Étape | Action |
|---|---|
| 1 | Identifiez les fils de chaque haut-parleur (positif et négatif). |
| 2 | Connectez le fil positif du haut-parleur à la borne correspondante sur l’autoradio. |
| 3 | Reliez le fil négatif du haut-parleur à la borne négative sur l’autoradio. |
| 4 | Vérifiez que toutes les connexions sont solides et bien isolées pour éviter les courts-circuits. |
Si vous installez plusieurs haut-parleurs, assurez-vous de respecter la bonne polarité pour chaque paire. Une inversion de polarité peut nuire à la qualité sonore et au fonctionnement global du système audio.
Enfin, après avoir effectué les connexions, testez le système pour vérifier que le son est clair et sans interférences.
Connexion de l’antenne pour une meilleure réception
Pour garantir une réception optimale de votre radio, assurez-vous que l’antenne est correctement connectée. Si votre radio dispose d’une antenne externe, vérifiez qu’elle est bien fixée au port prévu à cet effet. Un câble mal connecté peut entraîner une perte de signal importante.
Utilisez un câble de haute qualité pour relier l’antenne à votre récepteur. Un câble trop long ou de mauvaise qualité peut dégrader le signal. Pour les antennes internes, assurez-vous qu’elles sont complètement déployées et orientées dans la direction la plus favorable.
Pour des fréquences FM, orientez l’antenne de manière à maximiser l’exposition au signal. Si vous êtes dans une zone avec des interférences, pensez à installer l’antenne près d’une fenêtre ou dans un endroit dégagé.
Si la réception reste médiocre, il peut être nécessaire d’ajouter un amplificateur de signal. Un amplificateur adapté peut améliorer la réception, surtout si vous êtes situé dans une zone où les signaux radio sont faibles.
Configurer les câbles pour un son optimal
Pour un son clair et précis, il est important de bien configurer les câbles de votre radio. Voici des étapes concrètes pour obtenir un son de qualité :
- Câbles de qualité : Utilisez des câbles audio blindés pour minimiser les interférences et garantir une transmission du signal sans perte de qualité.
- Connecteur approprié : Vérifiez que les connecteurs sont correctement adaptés à votre appareil. Par exemple, les câbles RCA sont couramment utilisés pour les connexions audio, tandis que les câbles HDMI sont mieux pour les systèmes audio-vidéo.
- Placement des câbles : Évitez de trop enrouler les câbles autour d’autres fils électriques ou sources de chaleur. Un placement propre et dégagé optimise la performance du son.
- Connexion à l’amplificateur : Si vous utilisez un amplificateur, connectez les câbles audio aux sorties appropriées, en tenant compte des canaux gauche et droit pour un son stéréophonique équilibré.
En suivant ces recommandations, vous assurerez une transmission claire du signal, améliorant ainsi la qualité sonore de votre radio.
Résolution des problèmes courants de câblage
Vérifiez d’abord les connexions de votre radio. Un mauvais contact est souvent à l’origine des dysfonctionnements. Assurez-vous que tous les fils sont correctement insérés dans leurs ports respectifs, sans jeu ni déconnexion.
Problème : Pas de son ou son faible
- Examinez les câbles d’alimentation. Une alimentation insuffisante peut affecter la sortie audio.
- Vérifiez la connexion des haut-parleurs. Un fil déconnecté ou mal branché peut couper le son.
- Assurez-vous que les câbles RCA sont bien insérés dans les bons ports (entrées audio).
Problème : Interférences ou bruit
- Utilisez des câbles blindés pour réduire les interférences électromagnétiques.
- Éloignez les câbles d’alimentation des câbles audio pour éviter les perturbations.
- Vérifiez que la masse de la radio est correctement reliée à la terre pour éviter les bruits indésirables.
En vérifiant minutieusement ces éléments, vous pourrez résoudre les problèmes courants liés au câblage de votre radio. Ces étapes simples permettent souvent d’améliorer considérablement la qualité du son et d’assurer un fonctionnement optimal.
