Pour connecter correctement votre autoradio, il est important de suivre un schéma de câblage précis. Chaque câble a une fonction spécifique, et une mauvaise connexion peut entraîner des dysfonctionnements ou des pannes. Le schéma ci-dessous vous guidera pas à pas pour effectuer cette installation en toute sécurité.
Commencez par identifier les fils principaux. Le câble d’alimentation, le câble de masse et les câbles des haut-parleurs sont les composants essentiels à relier correctement. Assurez-vous que chaque fil est bien connecté à son terminal, en respectant les codes de couleur indiqués sur votre autoradio et le véhicule.
Ensuite, vérifiez la compatibilité avec votre système audio. Selon le modèle de l’autoradio, vous pourriez avoir à ajuster certains câbles pour intégrer des fonctions supplémentaires comme le Bluetooth ou la commande au volant. Gardez à l’esprit que chaque autoradio peut nécessiter des branchements spécifiques, il est donc important de consulter le manuel de l’appareil.
Enfin, avant de brancher l’appareil, testez toutes les connexions une dernière fois. Cela vous permettra de vous assurer que l’alimentation fonctionne correctement et que les câbles sont bien en place pour un son clair et stable.

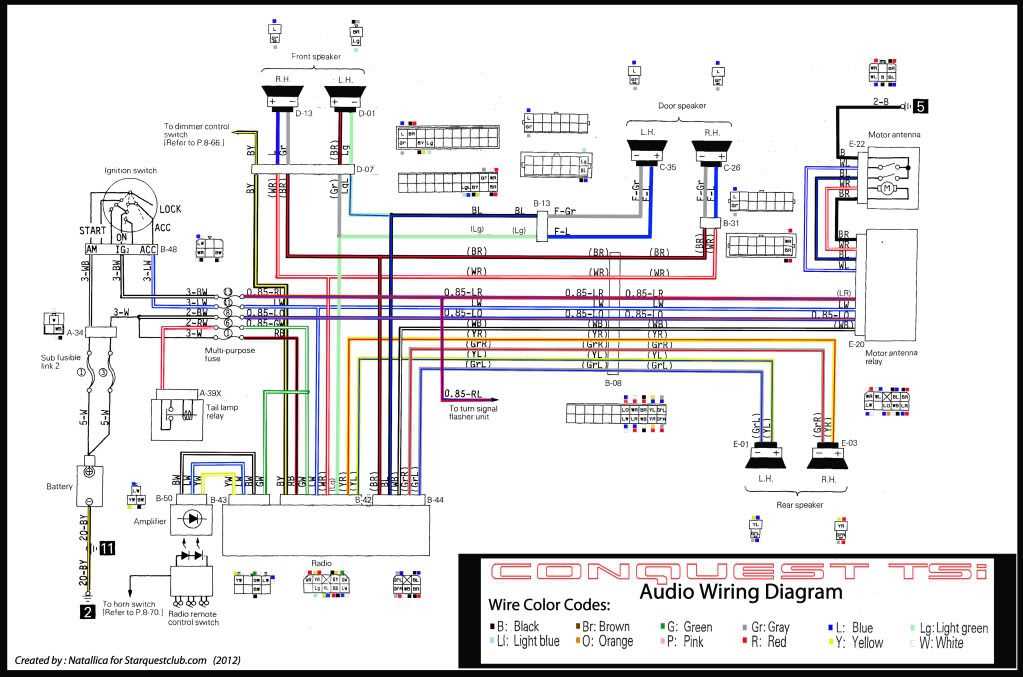

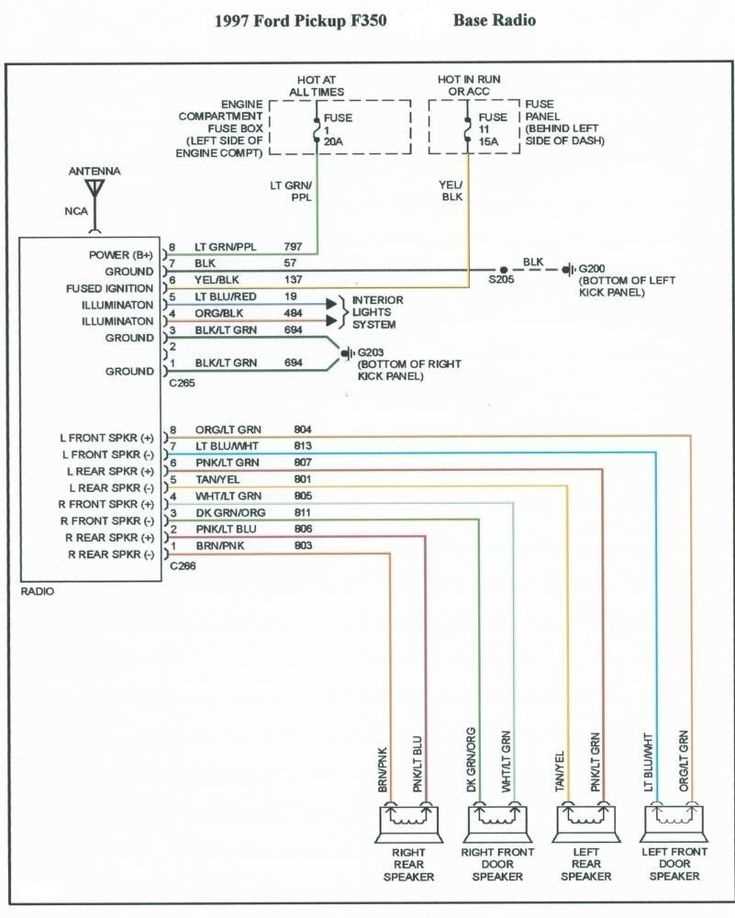

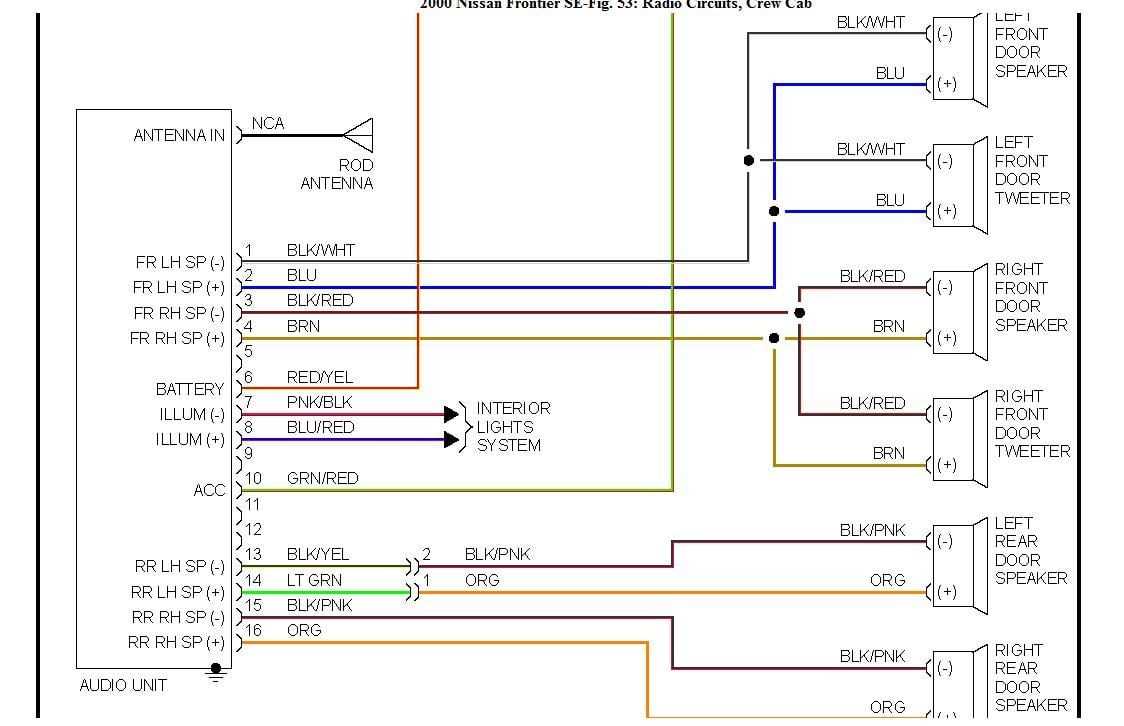

Schéma de câblage pour autoradio
Pour un câblage efficace d’un autoradio, commencez par identifier les fils principaux : l’alimentation, la masse, et les fils de haut-parleurs. Les couleurs des fils peuvent varier, mais généralement, le fil rouge représente l’alimentation, le noir ou le bleu la masse, et les fils de haut-parleurs sont souvent de couleurs distinctes, comme le bleu, le vert, le blanc, etc.
Connectez le fil rouge à la borne d’alimentation du véhicule, souvent liée à un fusible. La masse (fil noir ou bleu) doit être raccordée à une surface métallique, de préférence proche du châssis, pour assurer une bonne mise à la terre. Les fils des haut-parleurs doivent être correctement associés aux sorties correspondantes de l’autoradio.
Vérifiez bien que chaque fil est solidement connecté et que les câbles ne sont ni tordus ni endommagés. Utilisez des connecteurs de qualité pour éviter tout faux contact. Après avoir effectué les connexions, testez le système en allumant l’autoradio et en vérifiant chaque fonction, notamment le son des haut-parleurs.
Il est également recommandé d’utiliser un adaptateur si vous remplacez un modèle d’autoradio d’origine, pour éviter des erreurs de câblage et simplifier l’installation. Dans le cas de systèmes plus complexes avec des commandes au volant ou un affichage spécifique, reportez-vous au manuel du fabricant pour connaître les connexions supplémentaires nécessaires.
Comprendre les connexions de l’alimentation de l’autoradio
Pour connecter correctement l’alimentation de votre autoradio, il est important de bien identifier les fils nécessaires. L’alimentation de l’autoradio se compose généralement de trois câbles principaux : le fil d’alimentation constant, le fil d’alimentation après contact et la masse.
Fil d’alimentation constant
Le fil d’alimentation constant est celui qui fournit de l’énergie à l’autoradio, même lorsque le moteur est éteint. Il sert à maintenir les paramètres de l’appareil, comme l’heure ou les stations mémorisées. Ce câble est généralement de couleur jaune. Il doit être connecté à une source d’alimentation qui fonctionne en permanence, comme la batterie du véhicule.
Fil d’alimentation après contact
Le fil d’alimentation après contact permet à l’autoradio de s’allumer uniquement lorsque le moteur du véhicule est démarré. Ce câble est souvent de couleur rouge. Connectez-le à un circuit qui s’active lorsque le contact est mis, comme la clé de contact de votre voiture. Cela garantit que l’autoradio ne consomme de l’énergie que lorsque le moteur fonctionne.
Masse
Le câble de masse, souvent de couleur noire, est essentiel pour compléter le circuit électrique. Il permet de rediriger l’énergie excédentaire vers le sol, assurant ainsi la sécurité de l’installation. Connectez-le à une partie métallique du châssis du véhicule pour garantir un bon contact.
- Jaune : Alimentation constante
- Rouge : Alimentation après contact
- Noir : Masse
Ces trois connexions doivent être réalisées avec soin pour garantir que votre autoradio fonctionne correctement et en toute sécurité. Utilisez des connecteurs appropriés et assurez-vous que les fils sont bien isolés pour éviter tout court-circuit. Vérifiez également que les câbles sont bien fixés pour éviter toute déconnexion accidentelle pendant la conduite.
Identification des fils pour les haut-parleurs
Pour identifier les fils des haut-parleurs, commencez par localiser les couleurs des fils provenant de l’autoradio. En général, le fil positif pour chaque haut-parleur est de couleur rouge ou une autre couleur vive, tandis que le fil négatif est souvent de couleur noire ou bleue. Vérifiez la documentation de l’autoradio pour confirmer les correspondances exactes des couleurs.
Ensuite, utilisez un multimètre pour tester la continuité des fils afin de garantir une connexion correcte entre l’autoradio et les haut-parleurs. Cette étape évite les erreurs de câblage et assure une performance optimale du son. Si vous n’avez pas de multimètre, vous pouvez essayer de repérer les fils à l’aide de la polarité visible sur les bornes du haut-parleur.
Lors de la connexion, assurez-vous que les fils sont bien fixés aux bornes correspondantes. Une connexion lâche peut entraîner une qualité sonore médiocre ou un mauvais fonctionnement des haut-parleurs.
Comment connecter les fils d’antenne correctement
Pour une connexion optimale de l’antenne, commencez par identifier les fils nécessaires : le câble principal pour la réception et la masse. Assurez-vous que les fils sont propres et exempts de tout isolant sur les parties métalliques, afin de garantir un bon contact.
1. Connecter le câble de l’antenne
Insérez le câble de l’antenne dans la prise prévue à cet effet sur votre appareil. Veillez à ce que le fil central, souvent en cuivre, soit bien aligné avec la borne centrale de la prise, assurant ainsi un contact parfait. Ne forcez pas la connexion pour éviter d’endommager les fils ou les prises.
2. Raccorder la masse de l’antenne
Reliez le fil de masse de l’antenne à la borne de masse de votre appareil. Ce fil, généralement plus large et en métal, permet de compléter le circuit et de réduire les interférences. Vérifiez qu’il est bien serré, mais sans excès, pour éviter toute déformation du fil.
Solutions pour le branchement des fils de commande de l’écran
Vérifiez d’abord les spécifications de votre écran et de votre autoradio pour vous assurer de la compatibilité des fils. Chaque système peut avoir des couleurs de fils et des fonctions différentes, donc une documentation détaillée est primordiale.
Pour le branchement des fils de commande, commencez par localiser les fils qui contrôlent l’écran de votre autoradio. En général, vous trouverez un fil pour la mise sous tension, un pour le contrôle de l’éclairage et parfois un pour la commande tactile ou le signal de rétroéclairage.
Si vous ne trouvez pas la documentation, utilisez un testeur de continuité pour identifier les fils responsables des différentes fonctions. Une fois identifiés, reliez-les aux bornes correspondantes sur votre autoradio en suivant les codes de couleur habituels.
Voici un tableau des connexions courantes pour les fils de commande d’écran :
| Couleur du fil | Fonction | Connexion |
|---|---|---|
| Rouge | Alimentation | Connecter à la sortie d’alimentation de l’autoradio |
| Jaune | Commande d’écran | Relier à la sortie d’écran de l’autoradio |
| Noir | Terre | Connecter à la masse du véhicule |
| Vert | Commande tactile | Brancher à la commande tactile, si disponible |
| Bleu | Éclairage | Relier à l’éclairage de l’écran |
Si l’écran ne répond pas après avoir effectué ces connexions, vérifiez les fusibles et assurez-vous que les connexions sont correctement serrées. En cas de doute, consultez un professionnel pour éviter tout dommage à votre équipement.
Réglage des connexions de l’éclairage de l’autoradio
Pour ajuster correctement l’éclairage de l’autoradio, commencez par localiser les fils responsables de l’alimentation de l’éclairage. Généralement, il s’agit de câbles reliés à un circuit d’éclairage de tableau de bord ou aux phares. Vérifiez toujours les spécifications de votre modèle pour éviter toute confusion.
Reliez le câble d’alimentation de l’éclairage à la source d’alimentation adaptée, souvent un fil qui s’active lors de l’activation des phares. Ce branchement permet à l’éclairage de s’allumer automatiquement lorsque vous allumez les phares. Assurez-vous que la connexion est bien sécurisée et protégée contre l’humidité.
Si votre autoradio offre un réglage d’intensité lumineuse, recherchez un fil spécifique qui permet de moduler cette intensité. Ce fil est souvent connecté à un potentiomètre ou à un régulateur dans le tableau de bord. Le bon raccordement garantit que vous pourrez ajuster l’éclairage selon vos préférences sans compromettre la visibilité ou la fonctionnalité de l’appareil.
En cas de doute, il est recommandé de vérifier le schéma de câblage spécifique à votre autoradio pour s’assurer que chaque connexion est effectuée correctement. Cela évite les erreurs qui pourraient perturber le fonctionnement de l’éclairage ou endommager les composants électroniques de l’autoradio.
Déterminer les connexions des systèmes audio supplémentaires
Vérifiez les spécifications du système audio que vous ajoutez pour vous assurer que les connexions sont compatibles avec votre autoradio. Identifiez les sorties et entrées nécessaires pour connecter des amplificateurs, des caissons de basses ou des haut-parleurs supplémentaires. Utilisez des câbles adaptés pour chaque type de connexion, comme RCA pour les signaux audio ou des câbles de haut-parleur pour la transmission des sons vers les enceintes.
Identifier les types de connexions
Pour chaque ajout, commencez par identifier les types de connexions disponibles sur votre autoradio. Certains modèles sont équipés de sorties RCA pour un branchement direct à un amplificateur ou à un caisson de basses. Vérifiez aussi la présence d’une entrée auxiliaire ou d’un port Bluetooth, selon le type de périphérique audio que vous souhaitez intégrer.
Connexion des composants audio externes
Lors de la connexion d’un amplificateur ou d’un caisson de basses, assurez-vous d’utiliser des câbles RCA de haute qualité pour garantir une bonne transmission du signal. Pour les haut-parleurs supplémentaires, reliez-les directement aux sorties appropriées de l’autoradio, en veillant à respecter la polarité pour éviter des inversions de phase.
Testez les connexions une fois toutes les installations réalisées pour vérifier la bonne fonctionnalité de chaque élément du système audio. Ajustez les niveaux de volume et de balance si nécessaire pour optimiser l’expérience sonore.
